Sistema di accumulo dell'energia con batteria domestica da 10 kWh per backup e energia solare

Le persone spesso confrontano il sistema di accumulo di energia con batteria domestica da 10 kWh per backup e solare in kilowattora, ma questa è solo metà della decisione di acquisto. L'altra metà è se la batteria può comunicare con l'inverter già installato. In caso contrario, la batteria potrebbe non funzionare come previsto.

Il sistema di accumulo dell'energia della batteria domestica da 10 kWh per la gamma di backup e solare copre entrambi i lati. Sei capacità da 2,56 kWh a 10,24 kWh consentono il dimensionamento in base al consumo domestico misurato anziché a una cifra nominale. Tre piattaforme di tensione – 25,6 V, 48 V e 51,2 V – corrispondono ai comuni intervalli di ingresso degli inverter ibridi.

La comunicazione è RS485, RS232 e CAN di serie su ogni variante, con WiFi, 4G e Bluetooth disponibili come optional. Le celle sono LFP in custodie di alluminio, classificate per oltre 6000 cicli a 0,5°C e 25°C con almeno l'80% della capacità mantenuta.

Dove differiscono le sei varianti

Per il sistema di accumulo di energia della batteria domestica da 10 kWh per backup e energia solare, 2,56 kWh sono disponibili in due modi: 25,6 V 100 Ah (8S1P) o 51,2 V 50 Ah (16S1P). Stessa energia, voltaggio diverso; la selezione dovrebbe basarsi sulla finestra di ingresso CC dell'inverter piuttosto che sul prezzo.

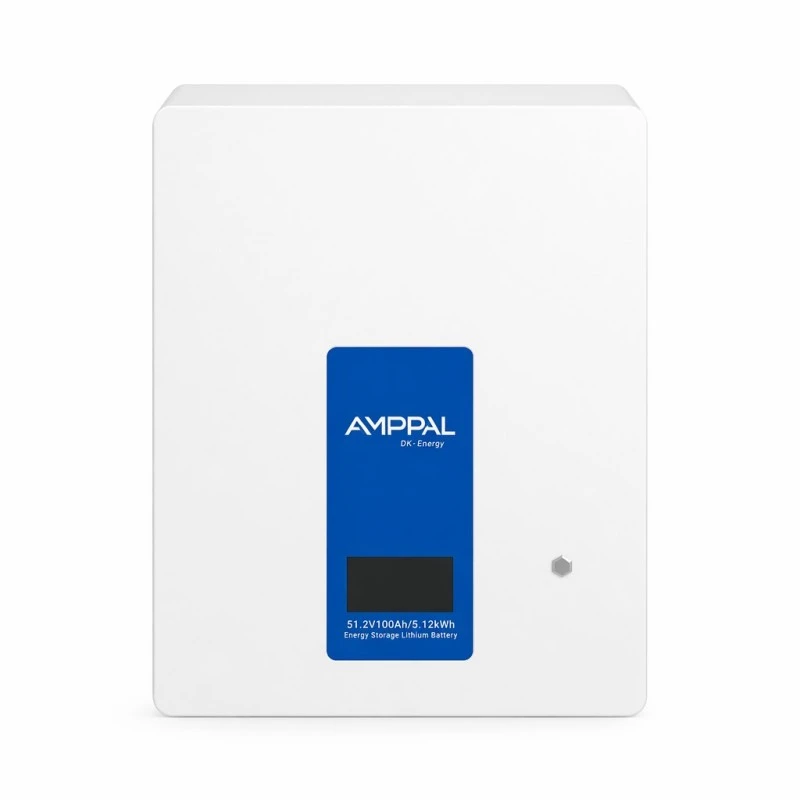

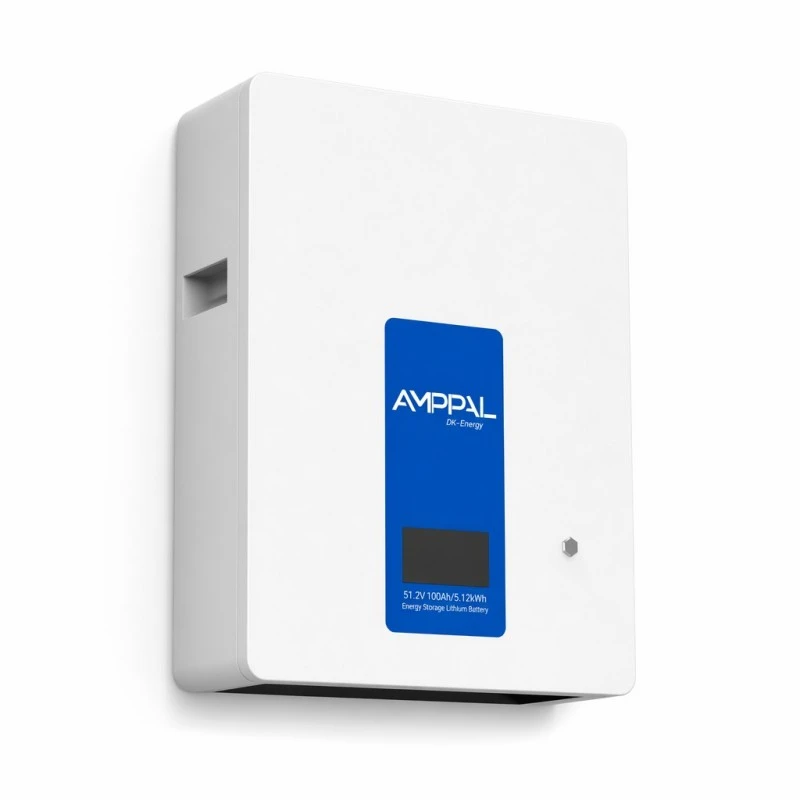

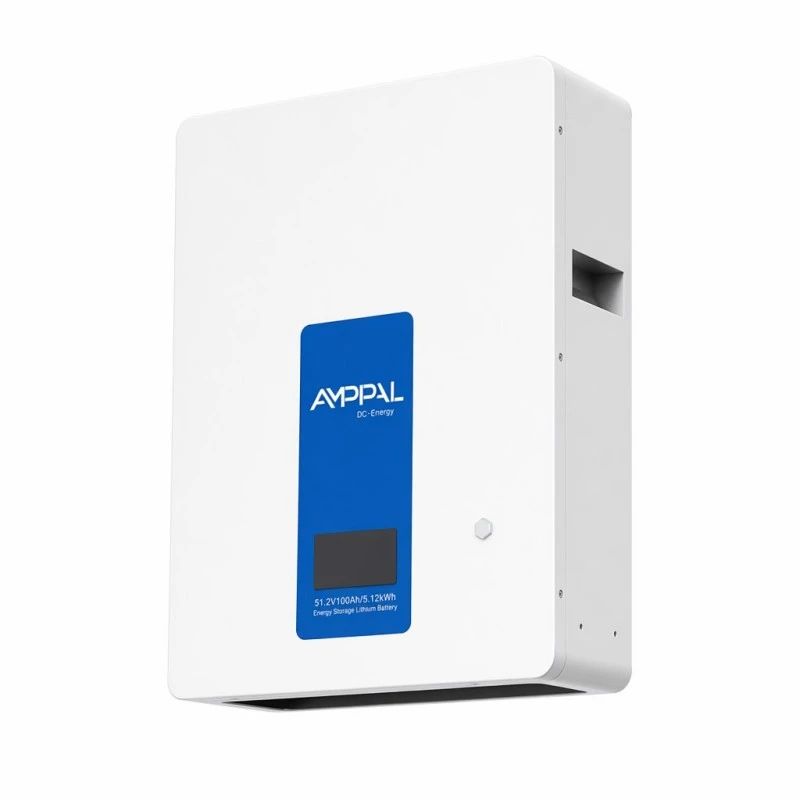

4,8 kWh (48V100Ah, 15S1P) e 5,12 kWh (51,2V100Ah, 16S1P) condividono il corpo da 440*585*170 mm rispettivamente con 42 kg e 46 kg. L'unità da 48 V è adatta agli inverter più vecchi specificati per una finestra di 40,5-54 V CC.

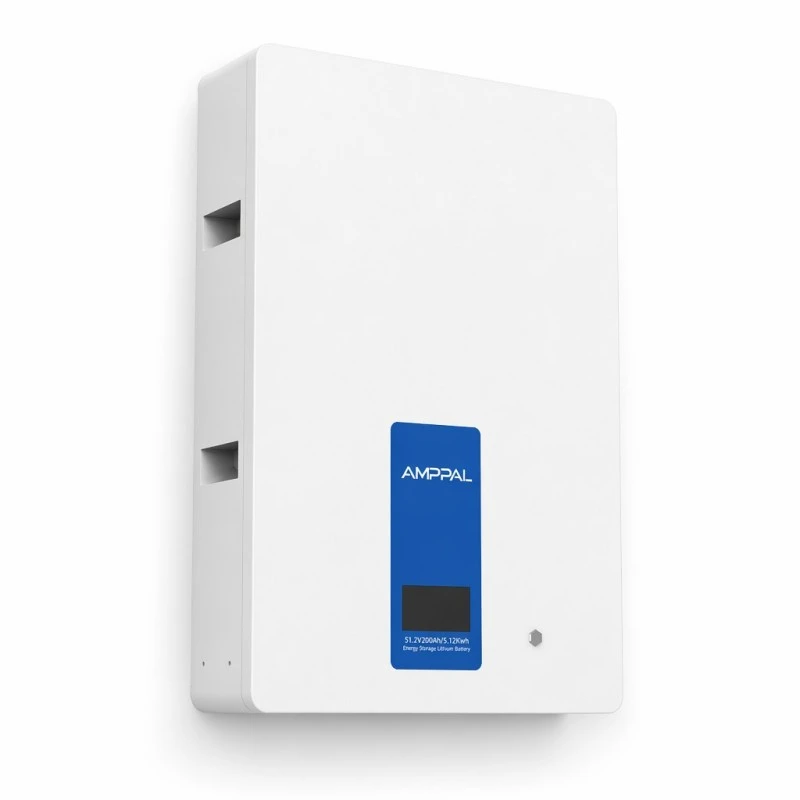

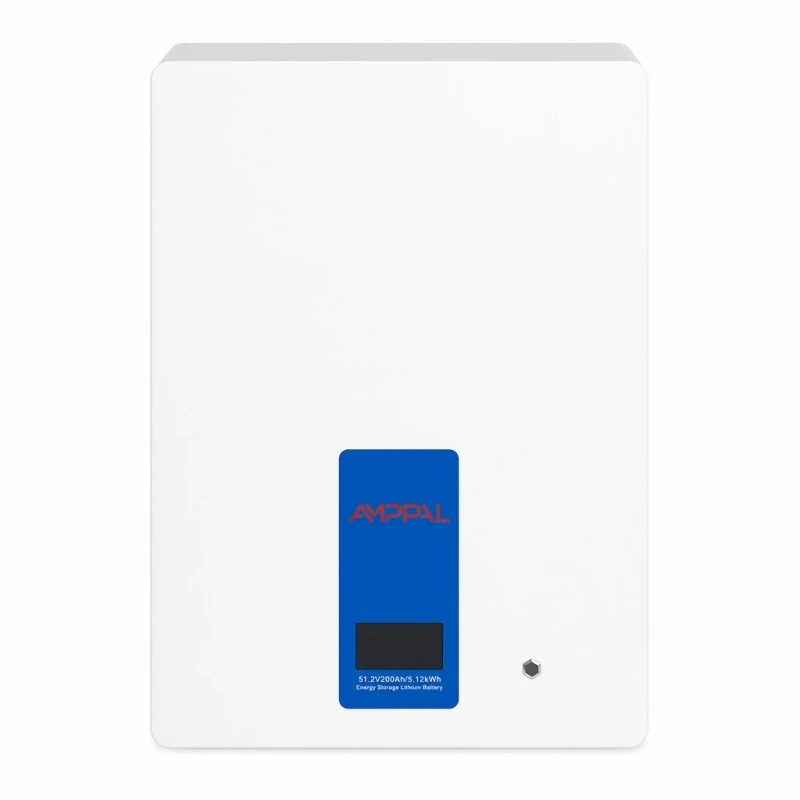

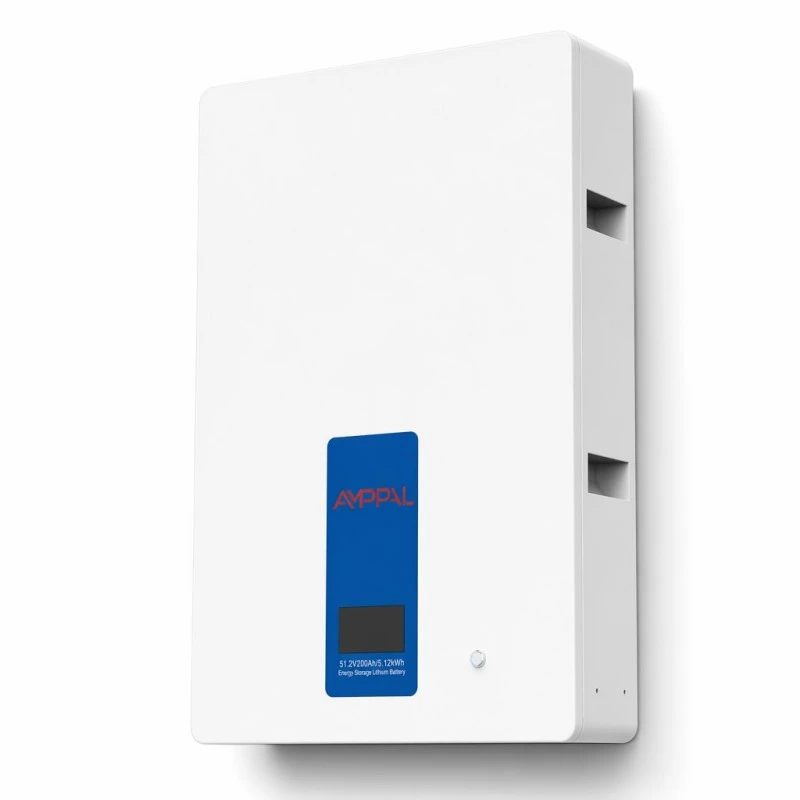

9,6 kWh (48 V200 Ah) e 10,24 kWh (51,2 V 200 Ah) aumentano fino a 540*800*170 mm a 80 kg e 85 kg e aumentano la corrente di scarica standard da 50 A a 100 A.

La scarica massima è di 100 A sulle quattro unità più piccole e di 105 A sulla coppia da 200 Ah; questo determina se la batteria può sostenere un carico pesante simultaneo.

Unica eccezione: la variante 51,2V50Ah carica al massimo 50A, la metà dei 100A delle altre piccole unità. Ciò è importante con una vasta gamma che produce rapidamente surplus.

Ogni variante ha un dispositivo di soppressione dell'aerosol da 12 g all'interno della confezione, raffreddamento naturale senza ventole e garanzia di 5-10 anni.

Specifiche tecniche

Dimensionamento: determinare la capacità necessaria

Inizia con il consumo serale e notturno, non con il totale giornaliero. Il carico diurno è servito dall'array; la batteria copre le ore in cui i pannelli non producono nulla. Estrai quella cifra dal tuo contatore per un'intera settimana.

Una famiglia che utilizza 4-6 kWh tra il tramonto e l’alba è ben servita dall’unità da 5,12 kWh. Il consumo nella fascia 8-10kWh punta al modello da 10,24kWh.

Quindi controlla rispetto all'array. Una batteria più grande della generazione in eccesso giornaliera rimarrà parzialmente carica per la maggior parte dell'anno, il che può comportare costi inutili e un ridotto utilizzo del ciclo. Un impianto da 3kW in un clima temperato raramente giustifica 10,24kWh di stoccaggio.

Associazione con l'inverter ibrido

Per il sistema di accumulo di energia con batteria domestica da 10 kWh per backup e solare, la compatibilità si riduce a due controlli. Innanzitutto, la tensione: l'intervallo di ingresso della batteria dell'inverter deve contenere la finestra di funzionamento del pacco: 20~29,2 V CC per l'unità da 25,6 V, 40,5 ~ 54 V CC per le unità da 48 V e 43,2 ~ 57,6 V CC per le unità da 51,2 V.

In secondo luogo, il protocollo. Il BMS supporta RS485, RS232 e CAN; CAN è comunemente utilizzato dagli inverter ibridi. Fornire la marca e il modello dell'inverter prima di ordinare in modo che sia possibile confermare la mappatura del protocollo o fornire un file di configurazione.

Senza comunicazione, la batteria potrebbe comunque caricarsi e scaricarsi, ma l'inverter non è in grado di leggere lo stato di carica o di applicare i limiti di corrente del BMS. La gestione basata sulla tensione può accelerare l'invecchiamento e non fornisce una lettura SOC utilizzabile nell'app.

Progettazione e certificazione di sicurezza

Chimica LFP in celle prismatiche con rivestimento in alluminio: la custodia contiene un rigonfiamento delle cellule che viene ventilato dai formati della sacca. Ciò è rilevante per una batteria montata all'interno di una casa.

Ogni confezione contiene un'unità di soppressione dell'aerosol da 12 g che si scarica all'interno dell'involucro nella fase iniziale di un evento termico, prima che possa propagarsi tra le celle.

La variante da 25,6 V100 Ah è certificata CE, ROHS, FCC, UN38.3, MSDS e ISO9001; le restanti varianti portano CE, ROHS e FCC.

I test UN38.3 e la scheda di sicurezza sono richiesti dagli spedizionieri e dalle dogane per le spedizioni di litio; entrambi vengono emessi con ogni ordine.

Ogni pacco è classificato in base alla capacità e alla resistenza interna abbinata prima dell'assemblaggio in serie. In una stringa 16S una cella debole limita la capacità utilizzabile di tutte e sedici.

Ciascuna unità completa un ciclo completo di carica e scarica durante il test prima dell'imballaggio, conservando il registro BMS insieme al numero di serie.

Come vengono prodotte queste confezioni

1. Ingresso celle: ogni lotto viene campionato per capacità, resistenza interna e tensione a circuito aperto rispetto ai valori dichiarati dal fornitore.

2. Classificazione e abbinamento: le celle vengono raggruppate in modo che ogni confezione sia costituita da una fascia di prestazioni ristretta anziché da stock misti.

3. Saldatura delle sbarre collettrici: collegamenti in serie saldati al laser e sottoposti a prova di trazione; una saldatura scadente affiora anni dopo come un giunto caldo.

4. Integrazione BMS: scheda montata, cavi di bilanciamento instradati e verificati cella per cella prima che l'involucro si chiuda.

5. Assemblaggio della custodia: lamiera formata e verniciata a polvere internamente, LCD e dispositivo di soppressione degli aerosol installati.

6. Caricamento di firmware e protocollo: RS485, RS232 e CAN testati rispetto all'hardware dell'inverter di riferimento.

7. Test a ciclo completo: una carica e scarica completa alla corrente nominale con tensione a livello di cella e temperatura registrate.

8. Imballaggio: cartone imbottito in schiuma, etichettatura merci pericolose UN3480 applicata, quindi pallettizzato per l'esportazione.

Dove appartiene questa batteria e dove no

È destinato al montaggio in interni. IP20 fornisce protezione contro le dita e oggetti solidi superiori a 12 mm e nessuna protezione contro l'acqua. I luoghi adatti includono un garage, un ripostiglio, un seminterrato o un locale tecnico.

La finestra operativa è 0~+40°C con umidità al 65±20%RH e altitudine fino a 2500 m. Un garage non riscaldato in un clima che scende sotto lo zero manterrà la batteria al di fuori del suo intervallo di ricarica durante l'inverno. Il BMS rifiuterà la ricarica al di sotto di 0°C, il che è un normale comportamento protettivo piuttosto che un guasto.

Se l'unica posizione praticabile è all'aperto, è necessario un armadio per esterni con grado di protezione IP; questo prodotto non è destinato all'installazione esterna.

Domande da porre a un fornitore di batterie domestiche

La durata del ciclo dovrebbe essere dichiarata insieme a velocità, temperatura e ritenzione. Per questo intervallo è >6000 cicli a 0,5°C e ritenzione da 25°C all'80%; un numero di ciclo senza tali qualificatori è incompleto.

Confermare la classificazione IP e la posizione di installazione consentita. I pacchetti IP20 sono solo per interni.

Confermare se il protocollo BMS per l'inverter specifico è verificato o descritto solo come compatibile con la maggior parte dei marchi. Confermiamo il modello o dichiariamo che non è stato testato.

È necessario indicare la copertura della garanzia: anni solari, cicli o capacità conservata. Questa gamma ha una durata di 5-10 anni a seconda della configurazione e del mercato.

Termini commerciali: MOQ è 1 unità per le varianti standard. OEM e ODM sono disponibili per marca di cella, voltaggio, dimensioni e colore dell'alloggiamento; i tempi di consegna si estendono per build personalizzate.

Imballaggio, pesi e trasporto del litio

Le dimensioni imballate sono 500*520*230 mm per le unità da 2,56 kWh a 32 kg e 36 kg lordi, 500*630*240 mm per le unità da 4,8 kWh e 5,12 kWh a 50 kg e 54 kg e 600*860*230 mm per le unità da 9,6 kWh e 10,24 kWh a 86kg e 92kg lordi. Le varianti più grandi richiedono il sollevamento da parte di due persone su una staffa a parete.

I cartoni sono imbottiti in schiuma con la confezione immobilizzata e ogni cartone reca l'etichettatura UN3480 classe 9. Il trasporto marittimo richiede una prenotazione per merci pericolose. La dichiarazione viene preparata e il rapporto UN38.3 e la scheda di sicurezza viaggiano con i documenti.

I termini sono EXW, FOB Ningbo o Shanghai e CIF. Il trasporto aereo funziona per i campioni in base alle norme sullo stato di carica del litio, sebbene la maggior parte dei distributori si consolidi via mare. Concedere più tempo per la pianificazione delle merci pericolose.

Termini di garanzia e aspetto del degrado

La garanzia dura 5-10 anni a seconda della variante e del mercato, coprendo celle, BMS, LCD e custodia come un'unica unità.

La perdita di capacità è graduale; oltre 6000 cicli a 0,5C il pacco ne conserva almeno l'80%. Una lettura leggermente al di sotto della targhetta dopo tre anni è normale.

I guasti possono essere diagnosticati dal registro BMS letto su RS485 o CAN. Il file di esportazione consente di identificare il gruppo cellulare interessato senza una visita in loco.

I pacchetti sostitutivi vengono spediti dal magazzino; nelle installazioni multi-pack è possibile scambiare una singola unità mentre il resto della banca continua a funzionare.

Non è necessaria alcuna manutenzione ordinaria. Si consiglia un controllo visivo annuale dei terminali, dei bulloni di montaggio e dello spazio di ventilazione.

Errori di installazione che causano chiamate al supporto

Errato: fissare un pacco da 85kg su cartongesso. Corretto: montaggio su muratura o su un telaio in acciaio nominale, con fissaggi controllati rispetto al peso lordo della variante.

Sbagliato: installazione in un garage non riscaldato con clima freddo. Corretto: la finestra di ricarica inizia a 0°C. Di seguito, il BMS blocca la ricarica in base alla progettazione.

Errato: collegamento prima di confermare la finestra DC dell'inverter. Corretto: controllare prima 20~29,2 V, 40,5~54 V o 43,2~57,6 V rispetto alla scheda tecnica dell'inverter.

Sbagliato: saltare il cavo di comunicazione perché si carica senza. Corretto: senza CAN o RS485 l'inverter non può leggere il SOC o rispettare i limiti BMS.

Sbagliato: imballare l'unità in un armadio sigillato. Corretto: si basa sulla convezione naturale senza ventole. Lasciare lo spazio specificato nel manuale altrimenti le celle si surriscaldano e perdono vita.

Note di installazione dall'uso sul campo

Dal 2025, un installatore in Andalusia ha installato circa trenta unità da 10,24 kWh insieme a inverter ibridi. Il vantaggio principale segnalato è stato la conferma del protocollo CAN su ciascun modello di inverter prima dell'ordine, riducendo così i problemi di messa in servizio.

Un proprietario di casa a Limassol che utilizzava due unità da 5,12 kWh ha riferito che l'accoppiamento ha funzionato al primo tentativo. Il display LCD è angolato in modo tale che può essere difficile da leggere quando lo zaino è al di sopra dell'altezza delle spalle; questo è da considerare quando si sceglie la posizione di montaggio.

Un distributore ad Almaty ha riferito che i clienti che installavano in garage non riscaldati hanno riscontrato l'interruzione della ricarica a 0°C e hanno ipotizzato un difetto. L'inclusione del requisito dello spazio riscaldato nei documenti di preventivo ha risolto i reclami.

Domande frequenti

D: Quale capacità dovrei scegliere?

R: Per il sistema di accumulo di energia con batteria domestica da 10 kWh per backup e energia solare, la dimensione si riferisce al consumo notturno, non al totale giornaliero. 4-6 kWh durante la notte sono adatti all'unità da 5,12 kWh; 8-10kWh indicano il modello da 10,24kWh.

D: Funzionerà con il mio inverter?

R: Fornire marca e modello. Il BMS supporta RS485, RS232 e CAN; la mappatura del protocollo viene confermata prima dell'ordine.

D: Posso installarlo all'esterno?

R: No. IP20 non offre protezione dall'acqua. Solo montaggio interno: garage, ripostiglio, cantina o locale tecnico.

D: Qual è la differenza tra le versioni da 48 V e 51,2 V?

R: La finestra DC. Le unità da 48 V funzionano a 40,5~54 V CC, le unità da 51,2 V funzionano a 43,2 ~ 57,6 V CC. Abbinalo all'intervallo di ingresso del tuo inverter.

D: Quanto durerà?

R: Più di 6000 cicli a 0,5°C e 25°C con almeno l'80% della capacità mantenuta. Con il ciclismo quotidiano questo supera i quindici anni.

D: Posso collegare più pacchetti insieme?

R: Sì, è possibile collegare in parallelo pacchi con tensione e capacità corrispondenti. Fornire la dimensione della banca di destinazione per confermare la configurazione.

D: Ha bisogno di raffreddamento o manutenzione?

R: Raffreddamento naturale, senza ventole, senza manutenzione ordinaria. Mantenere libero lo spazio per la ventilazione e controllare annualmente il montaggio.

D: Quali certificazioni ha?

R: CE, ROHS e FCC su tutta la gamma, oltre a UN38.3, MSDS e ISO9001 sulla variante 25.6V100Ah. UN38.3 e MSDS vengono spediti con ogni ordine.
