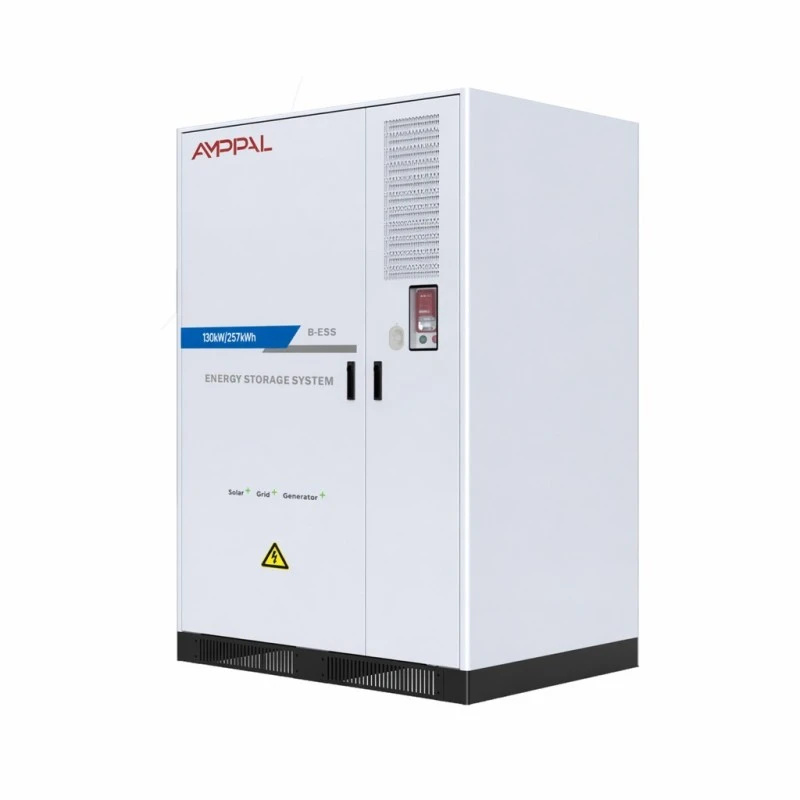

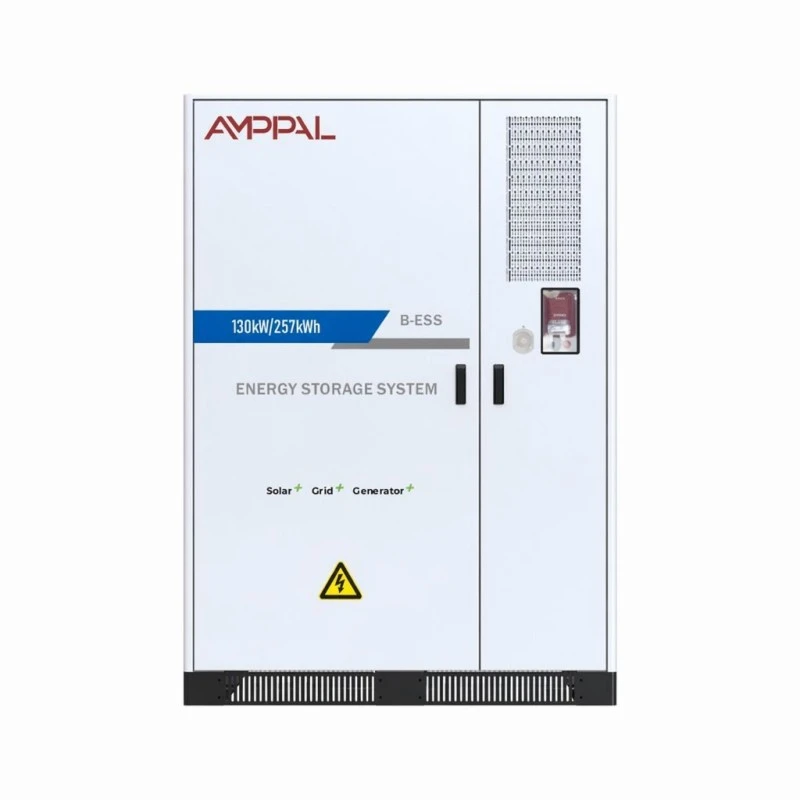

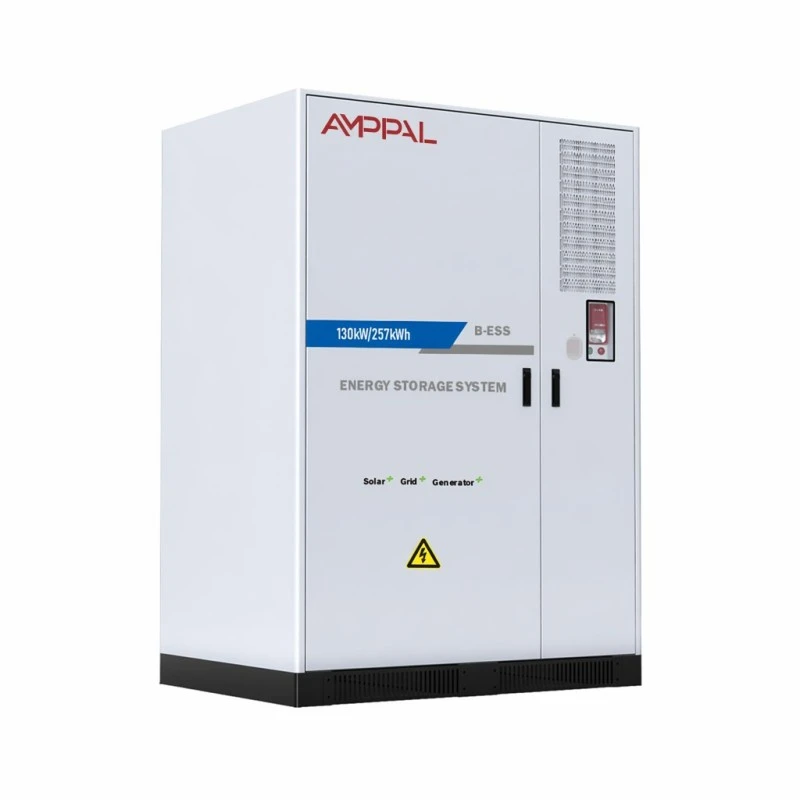

Sistema di accumulo dell'energia a batteria industriale da 130 kW per la gestione dell'energia in fabbrica

A cosa serve questo sistema

La maggior parte delle bollette elettriche commerciali prevede due addebiti separati: l'energia consumata e un addebito per la domanda stabilito in base alla mezz'ora di prelievo più alta nel periodo di fatturazione. Un brutto pomeriggio di luglio può determinare il costo della domanda per l'intero mese. Questo è il problema per cui è stato progettato questo sistema di accumulo di energia a batteria industriale da 130 kW per la gestione dell'energia in fabbrica.

L'armadio AF 130kW/257kWh si carica quando le tariffe sono basse o il pannello solare produce surplus, quindi scarica nell'edificio quando il carico si avvicina al limite della domanda. A 0,5°C può fornire 130 kW per circa due ore, abbastanza a lungo da coprire una tipica finestra di picco industriale.

Funziona on-grid e off-grid, quindi la stessa risorsa ti copre anche durante un'interruzione. Per i siti in cui un'interruzione di corrente interrompe la produzione, questa seconda funzione spesso giustifica da sola l'acquisto.

Scelte delle specifiche che influiscono sul ritorno dell'investimento

Celle LFP da 3,2 V/314 Ah in una stringa 1P256S: celle di grande formato significano meno connessioni e meno connessioni significano meno punti di guasto durante una durata di servizio di otto anni.

>8000 cicli a 0,5°C e 25°C con ritenzione di energia dell'80%: ad un ciclo per giornata lavorativa che equivale a oltre vent'anni di vita nominale, quindi il ciclismo raramente è il fattore limitante.

THDi inferiore al 3% alla potenza nominale: le altre apparecchiature del tuo edificio non subiscono penalità in termini di armoniche per ospitare la batteria.

Fattore di potenza regolabile nell'intero intervallo da -1 a 1, che consente al sistema di correggere il fattore di potenza del sito mentre è inattivo anziché rimanere come una risorsa morta.

Doppia protezione antincendio – aerosol più perfluoroesanone – sia a livello PACK che cabinet. Gli assicuratori chiedono sempre più spesso una soppressione in due fasi per gli impianti commerciali.

Climatizzazione intelligente anziché raffreddamento passivo: la temperatura delle celle rimane uniforme su tutta la stringa, che è ciò che determina effettivamente se si raggiungono gli 8000 cicli.

Specifiche tecniche

Siti dove funzionano i numeri

Impianti di produzione con avvii motori pesanti: i costi della domanda guidati da brevi picchi sono il caso più chiaro di recupero dell’investimento.

Edifici commerciali con elevato carico HVAC pomeridiano: carica durante la notte a tariffa economica, scarica attraverso il picco di raffreddamento.

Siti con impianti solari su tetto esistenti e limiti all’esportazione: immagazzinare la produzione in eccesso anziché ridurla o esportarla a bassi tassi di immissione.

Strutture che utilizzano il diesel di riserva: l'EMS coordina il fotovoltaico, la batteria e il generatore, riducendo le ore di funzionamento del generatore e il consumo di carburante.

Depositi di ricarica per veicoli elettrici: tamponano la connessione alla rete in modo che un banco di caricabatterie non costringa un costoso aggiornamento della fornitura.

Come funziona effettivamente il Peak Shaving

L'EMS controlla continuamente il contatore del sito. Si imposta una soglia di domanda, in genere appena al di sotto della capacità contrattata, e il sistema si scarica ogni volta che il carico misurato la supererebbe altrimenti. La risposta è sufficientemente veloce da rilevare avviamenti del motore e picchi brevi simili.

La ricarica è programmata piuttosto che opportunistica. Il controller esamina il calendario tariffario e ricarica la batteria durante le ore non di punta o prima se l'array fotovoltaico genera più di quanto consuma l'edificio.

In modalità off-grid, l'STS opzionale trasferisce il sito all'alimentazione a batteria quando la rete viene a mancare. La capacità standard è di 240-500 kW, con disponibilità di unità più grandi, e il trasferimento è sufficientemente veloce da consentire alle apparecchiature IT e ai sistemi di controllo di rimanere attivi anziché riavviarsi.

Ingegneria e certificazione della sicurezza

I pacchi batteria sono certificati CE e RoHS; il sistema completo è dotato di documentazione UN38.3 e MSDS per la spedizione e l'approvazione del sito.

Soppressione dell'incendio a due stadi: l'aerosol agisce a livello del pacco mentre il perfluoroesanone protegge il volume dell'armadio, affrontando le due diverse scale di guasto.

Involucro IP54 con il vano elettrico separato dal vano batteria, quindi un evento termico in uno non si propaga nell'altro.

Ogni confezione è classificata in termini di capacità e resistenza interna prima dell'assemblaggio. Le celle non corrispondenti in una stringa della serie 256 sono la classica causa di perdita prematura di capacità.

I test di isolamento e dielettrici vengono eseguiti sul 100% dei sistemi assemblati, con risultati registrati rispetto al numero di serie.

Il campo operativo è verificato tra 0°C e +50°C e fino al 95% di umidità senza condensa.

Costruisci la sequenza nel nostro stabilimento di Yueqing

1. Ingresso celle: ogni lotto viene campionato per capacità e resistenza interna rispetto ai valori dichiarati dal fornitore.

2. Classificazione e corrispondenza delle celle: le celle vengono ordinate in modo che ogni corda sia costruita da una banda di prestazioni ristretta.

3. Assemblaggio del PACK: saldatura delle sbarre, cablaggio BMS e test di isolamento a livello di pacchetto.

4. Fabbricazione del mobile: lamiera tagliata, formata e saldata, quindi pretrattata e verniciata a polvere.

5. Integrazione: gruppi, PCS, aria condizionata, sistemi antincendio ed EMS installati e cablati nell'armadio.

6. Test di messa in servizio: carica e scarica completa a 0,5°C con registrazione della temperatura a livello di cella e della tensione.

7. Simulazione della rete: trasferimento on-grid e off-grid verificato rispetto a una sorgente CA programmabile.

8. Imballaggio: armadio fissato a un pallet rinforzato, indicatori d'urto montati, quindi imballato per il trasporto marittimo.

130kW/257kWh è la dimensione giusta?

Il dimensionamento segue il profilo di carico, non l'area dell'edificio. Raccogli dodici mesi di dati del contatore ogni mezz'ora e osserva la forma dei tuoi picchi: quanto sono in alto rispetto alla linea di base e per quanto tempo. Un sistema da 130kW/257kWh copre picchi fino a 130kW della durata massima di circa due ore.

Se i tuoi picchi sono più brevi ma più alti, ad esempio 250 kW per venti minuti, hai bisogno di più potenza e meno energia e una configurazione diversa si adatta meglio. Se funzionano tutto il giorno, questo sistema si scaricherà presto e ti lascerà esposto nel pomeriggio.

Sii onesto anche riguardo alla tariffa. Laddove i costi della domanda sono bassi o assenti, il solo peak shaving raramente ripaga in un periodo ragionevole. In tal caso, il business case deve provenire dal valore di backup o dall’autoconsumo solare, e preferiremmo stabilirlo prima di impegnarti.

Cosa confrontare con altri fornitori

Richiedere la durata del ciclo a 0,5°C con la soglia di ritenzione indicata. Una cifra relativa al ciclo senza temperatura, velocità e percentuale di ritenzione non ha senso.

Chiedere quale protezione antincendio è inclusa a livello di pacchetto, non solo a livello di armadio. Molte citazioni ne coprono solo uno.

Chiedere se l'efficienza dichiarata è di andata e ritorno a livello di sistema o solo lato CC. Il nostro è un massimo dell'88% a 0,5°C, misurato su tutto il sistema.

Chiedi informazioni sull'integrazione dell'EMS con gli inverter e i generatori fotovoltaici esistenti: il successivo aggiornamento di un EMS incompatibile costa più del controller stesso.

Condizioni commerciali: produzione 25-35 giorni lavorativi per configurazioni standard, garanzia 5 anni, con estensione di copertura disponibile su ordine.

Spedizione di un armadio da 2.800 kg

L'armadio misura 1.550 × 1.268,5 × 2.185 mm e pesa 2.800 kg, quindi viene spedito come unità singola su un pallet con telaio in acciaio rinforzato con punti di sollevamento accessibili per un carrello elevatore o una gru.

Due armadi possono contenere un container da 20 piedi; da cinque a sei si adattano a un cubo alto 40 piedi a seconda del rinforzo. Le batterie sono classificate come merci pericolose UN3480 per il trasporto marittimo: gestiamo la dichiarazione, il rapporto di prova UN38.3 e la scheda di sicurezza di sicurezza spediamo insieme alla documentazione.

I termini sono FOB Ningbo o Shanghai, con CIF disponibile. Il trasporto aereo non è pratico con questo peso e questa classificazione. Concedere tempo aggiuntivo per la prenotazione di merci pericolose, che in genere aggiunge una settimana al programma di navigazione rispetto al carico generale.

Garanzia e servizio a lungo termine

Garanzia di cinque anni che copre pacchi batteria, PCS, EMS, gestione termica e soppressione incendi come sistema completo.

Monitoraggio remoto su CAN, Ethernet o RS485, con 4G opzionale. Possiamo leggere i dati a livello di cella e identificare un modulo debole prima che influisca sulla capacità del sistema.

Si consiglia una visita di servizio annuale: sostituzione del filtro dell'aria, ispezione antincendio, controllo della coppia terminale e verifica della capacità.

I pacchi sostitutivi sono disponibili in magazzino e spediti entro 5-7 giorni lavorativi; è possibile sostituire un singolo pacchetto guasto senza mettere offline l'intero cabinet.

Al momento dell'ordine è disponibile una garanzia estesa a otto o dieci anni, con un prezzo in base al profilo ciclistico previsto.

Errori di installazione e funzionamento

Sbagliato: posizionare il mobile contro un muro senza spazio libero. A destra: rispettare gli spazi di ventilazione indicati nel manuale. I sistemi raffreddati ad aria respingono il calore nell'aria circostante e necessitano di spazio per farlo.

Sbagliato: fissare la soglia di domanda sulla bolletta di un solo mese. A destra: utilizza dati di intervallo di dodici mesi. I picchi stagionali sono ciò che cattura gli operatori.

Sbagliato: supporre che la batteria copra l'intero sito durante un'interruzione. Giusto: dimensionare deliberatamente il circuito di carico critico. 130 kW sono notevoli ma non illimitati.

Sbagliato: saltare il cambio annuale del filtro per risparmiare sui costi. A destra: un flusso d'aria limitato aumenta la temperatura della cella e una temperatura elevata è la via più rapida per la perdita di capacità.

Sbagliato: installare dove esiste il rischio di alluvioni. A destra: IP54 protegge da polvere e spruzzi, non da acqua stagnante. Sollevare il basamento se il sito ha subito inondazioni.

Cosa comunicano gli operatori

Uno stabilimento tessile a Bursa, in Turchia, ha commissionato uno di questi sistemi all’inizio del 2025 per gestire i costi della domanda derivanti dall’avvio dei motori dei telai. Il loro ingegnere elettrico ha riferito che il picco della domanda è diminuito di circa 90 kW nel primo mese di fatturazione completa e ha notato che l'EMS ha impiegato alcune settimane di messa a punto prima che la soglia fosse impostata correttamente per il loro modello di carico.

Un operatore di celle frigorifere a Nairobi ha acquistato il sistema principalmente per il backup piuttosto che per il peak shaving. Il loro feedback è stato pratico: le interruzioni della rete che in precedenza implicavano l'avvio di un generatore in pochi minuti ora passano inosservate, anche se ci hanno chiesto di regolare verso l'alto la soglia di allarme di basso SOC dopo una lunga interruzione.

Un proprietario commerciale in Kazakistan che gestiva due armadietti in un complesso di uffici ha commentato il rumore dell'aria condizionata, udibile in un parcheggio adiacente, che non avevano previsto. Abbiamo fornito un layout consigliato dello schermo acustico anziché modificare l'unità.

Domande frequenti

D: Per quanto tempo può fornire 130 kW?

R: Circa due ore dalla carica completa a 0,5°C, per un totale di 257 kWh utilizzabili alla profondità di scarica indicata.

D: Funziona senza griglia?

R: Sì, in modalità off-grid con STS opzionale. La capacità di trasferimento standard è di 240-500 kW; più grande è personalizzabile.

D: Qual è la reale efficienza di andata e ritorno?

R: Massimo 88% a 0,5°C misurato a livello di sistema, compresi conversione e carichi ausiliari.

D: Può caricarsi direttamente dall'energia solare?

R: Sì, attraverso l'EMS, che coordina fotovoltaico, batteria, rete e generatore.

D: Quanto dureranno le batterie?

R: Più di 8000 cicli a 0,5°C e 25°C con almeno l'80% di ritenzione. Temperature ambiente più elevate accorciano questo processo.

D: Quali certificazioni ha?

R: CE e RoHS a livello di confezione, UN38.3 e MSDS per l'attrezzatura completa.

D: Di quale manutenzione ha bisogno?

A: Cambio annuale del filtro, controllo antincendio, verifica della coppia e test di capacità. Circa mezza giornata per armadio.

D: Qual è il tempo di consegna?

R: 25-35 giorni lavorativi per le configurazioni standard; l'integrazione EMS personalizzata o le tensioni non standard richiedono più tempo.
