Caricabatterie CC OEM montati a parete per soluzioni di ricarica personalizzate per veicoli elettrici

Con l’accelerazione dell’adozione dei veicoli elettrici nei settori residenziale, commerciale e delle flotte, la domanda di infrastrutture di ricarica affidabili ed efficienti in termini di spazio continua ad aumentare. I caricabatterie CC montati a parete sono emersi come la soluzione preferita per i luoghi in cui lo spazio è limitato ma è comunque richiesta un'elevata potenza di ricarica. AMPPAL, un marchio riconosciuto nella tecnologia di ricarica dei veicoli elettrici, progetta caricabatterie rapidi CC montati a parete che combinano prestazioni robuste con un profilo sottile e salvaspazio. Queste unità forniscono corrente continua direttamente alla batteria del veicolo, bypassando il caricabatterie di bordo e riducendo significativamente i tempi di ricarica rispetto alle alternative CA. Che siano installati in un garage privato, in un parcheggio sul posto di lavoro o in un deposito commerciale, i caricabatterie CC a parete AMPPAL offrono un'esperienza di ricarica di livello professionale senza l'ingombro delle tradizionali stazioni a pavimento.

AMPPALha trascorso anni a perfezionare il proprio hardware di ricarica CC per soddisfare le rigorose esigenze dell'uso quotidiano. La serie con montaggio a parete è progettata per una facile integrazione nell'infrastruttura elettrica esistente mantenendo elevati standard di efficienza e sicurezza. Ogni unità viene sottoposta a test approfonditi per garantire prestazioni costanti in un'ampia gamma di condizioni ambientali. Il marchio si concentra su innovazioni pratiche come stadi di potenza modulari, gestione termica intelligente e connettività senza soluzione di continuità, rendendo questi caricabatterie adatti sia per installazioni su veicolo singolo che su più veicoli.

Gamma di prodotti e parametri principali

La linea di caricabatterie CC a parete AMPPAL comprende quattro livelli di potenza primari: 20 kW, 30 kW, 40 kW e 60 kW. Ogni modello condivide una piattaforma architettonica comune, consentendo agli operatori di scalare la capacità di ricarica senza modificare l’ingombro fisico. L'elenco seguente delinea i principali parametri elettrici comuni alla serie:

Potenza nominale:20 kW, 30 kW, 40 kW o 60 kW a seconda del modello
Tensione in ingresso:400 VCA ±15%, trifase, 50/60 Hz
Intervallo di tensione di uscita:Da 150 V CC a 1.000 V CC, adatto sia per piattaforme con batteria da 400 V che da 800 V
Corrente di uscita massima:Fino a 200 A sul modello da 60 kW; i modelli inferiori si ridimensionano proporzionalmente
Fattore di potenza:≥0,99 a pieno carico
Efficienza:≥95% alla potenza nominale
Consumo energetico in standby:Meno di 10 W
Precisione dell'uscita CC:±1% per tensione e corrente
Tensione di ondulazione:Meno dell'1% da picco a picco

Questi parametri garantiscono che ciascun caricabatterie CC montato a parete AMPPAL fornisca energia stabile e pulita alla batteria del veicolo, riducendo al minimo lo stress sui sistemi di gestione della batteria e prolungando la durata complessiva della batteria. L'ampio intervallo di tensioni di uscita rende la serie compatibile con un ampio spettro di veicoli elettrici, dalle city car compatte ai furgoni elettrici pesanti.

Specifiche tecniche in breve

La tabella seguente fornisce un confronto dettagliato dei quattro modelli di caricabatterie CC AMPPAL montati a parete. Queste informazioni sono fondamentali per installatori e gestori di flotte che devono abbinare la capacità del caricabatterie alla fornitura elettrica del sito e ai requisiti del veicolo.

Parametro	WDC-20	WDC-30	WDC-40	WDC-60
Potenza nominale	20 chilowatt	30 chilowatt	40 chilowatt	60 chilowatt
Tensione in ingresso	400 VCA ±15%	400 VCA ±15%	400 VCA ±15%	400 VCA ±15%
Corrente di ingresso massima	32A	48A	63A	100A
Intervallo di tensione di uscita	150–1000 VCC	150–1000 VCC	150–1000 VCC	150–1000 VCC
Corrente di uscita massima	67A	100A	133A	200A
Tipo di connettore	CCS2 / CHAdeMO / GB/T opzionale	CCS2 / CHAdeMO / GB/T opzionale	CCS2 / CHAdeMO / GB/T opzionale	CCS2 / CHAdeMO / GB/T opzionale
Lunghezza del cavo	3,5 m o 5 m	3,5 m o 5 m	3,5 m o 5 m	3,5 m o 5 m
Dimensioni (A x L x P)	650 x 400 x 220 mm	650 x 400 x 220 mm	700 x 450 x 250 mm	750 x 500 x 280 mm
Peso	35 chilogrammi	38 chilogrammi	45 chilogrammi	55 chilogrammi
Metodo di raffreddamento	Aria forzata	Aria forzata	Aria forzata + ventilatore intelligente	Aria forzata + ventilatore intelligente
Grado di protezione	IP54/IK10	IP54/IK10	IP54/IK10	IP55/IK10
Temperatura operativa	da -30°C a +55°C	da -30°C a +55°C	da -30°C a +55°C	da -30°C a +55°C
Comunicazione	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G
Certificazioni	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA

Tutti i caricabatterie CC AMPPAL montati a parete utilizzano un robusto involucro in lega di alluminio con rivestimento anticorrosione. I moduli di potenza interni sono sostituibili a caldo sui modelli da 40 kW e 60 kW, riducendo i tempi di inattività durante la manutenzione. Le dimensioni compatte consentono l'installazione in spazi stretti fino a 400 mm, rendendoli ideali per parcheggi sotterranei e aree di servizio strette.

Requisiti di installazione e pianificazione del sito

Una corretta installazione è fondamentale per un funzionamento sicuro ed efficiente. AMPPAL fornisce linee guida dettagliate per la preparazione del sito per ogni caricabatterie CC montato a parete. Prima dell'installazione è necessario verificare le seguenti condizioni:

Alimentazione elettrica:Un circuito trifase dedicato con un interruttore nominale adeguato corrispondente alla corrente di ingresso del caricabatterie. Le fluttuazioni di tensione non devono superare il ±15% dei 400 VCA nominali.
Resistenza del muro:La parete di montaggio deve sostenere almeno quattro volte il peso del caricabatterie. Si consigliano pareti in cemento o mattoni. Per le pareti in blocchi forati è necessaria una piastra di montaggio in acciaio.
Altezza di montaggio:Il display del caricabatterie e la custodia del connettore devono essere posizionati tra 1,2 e 1,5 m dal pavimento finito per un comodo accesso da parte dell'utente.
Liquidazione:Mantenere almeno 300 mm di spazio libero su tutti i lati per la ventilazione e la gestione dei cavi. La zona anteriore deve consentire un raggio di curvatura completo del cavo senza sforzi.
Messa a terra:Un conduttore di terra dedicato a bassa impedenza deve essere collegato al terminale di terra del caricatore. La resistenza di terra deve essere inferiore a 4 ohm.
Accesso alla rete:Per le funzionalità di ricarica intelligente, si consiglia una porta Ethernet cablata o un segnale 4G affidabile nel luogo di installazione.

I caricabatterie CC AMPPAL montati a parete vengono forniti con un modello di montaggio, tasselli a muro e una guida rapida. L'accesso alla morsettiera è frontale dopo aver rimosso un coperchio sigillato e tutti i collegamenti sono chiaramente etichettati per semplificare il cablaggio. Un elettricista qualificato deve eseguire l'installazione in conformità con le normative elettriche locali e il manuale di installazione AMPPAL.

Caratteristiche di sicurezza e protezione

La sicurezza è un aspetto non negoziabile della ricarica rapida CC. AMPPAL integra più livelli di protezione in ogni caricabatterie CC montato a parete per salvaguardare sia gli utenti che i veicoli. Durante tutte le sessioni di ricarica sono attivi i seguenti meccanismi di protezione:

Protezione da sovracorrente:Il monitoraggio della corrente in tempo reale con interruzione rapida del circuito previene danni da cortocircuiti o sovraccarichi.
Protezione da sovratensione e sottotensione:La tensione di ingresso e di uscita viene costantemente monitorata. Il caricabatterie si disconnette immediatamente se vengono superati i limiti di sicurezza.
Rilevamento guasto a terra:Il monitoraggio della corrente residua rileva le correnti di dispersione CA e CC. Il sistema attiva uno spegnimento a livelli di perdita superiori a 6 mA CC o 30 mA CA.
Protezione da sovratemperatura:Diversi sensori di temperatura sui moduli di alimentazione e sulla scheda di controllo principale attivano il declassamento o lo spegnimento per prevenire danni termici.
Protezione contro i fulmini:I dispositivi di protezione da sovratensione da 40 kA (8/20 µs) proteggono dai picchi di tensione transitori dovuti a fulmini o commutazione della rete.
Arresto di emergenza:Un pulsante di arresto di emergenza chiaramente contrassegnato consente lo spegnimento manuale immediato. Il pulsante è conforme agli standard ISO 13850.
Blocco connettore:Il connettore di ricarica si blocca in posizione durante una sessione attiva. Si rilascia solo dopo che il processo di ricarica è stato correttamente terminato o il veicolo sblocca la porta.
Monitoraggio dell'isolamento:I controlli continui della resistenza di isolamento tra l'uscita CC e la terra garantiscono un funzionamento sicuro anche in ambienti bagnati o umidi.

Queste caratteristiche di sicurezza sono testate in condizioni estreme nel laboratorio interno di AMPPAL. I caricabatterie sono progettati per essere a prova di guasto, il che significa che qualsiasi anomalia rilevata comporta uno spegnimento controllato anziché un evento incontrollato. Questo livello di protezione aumenta la sicurezza per la ricarica non presidiata in luoghi pubblici e semi-pubblici.

Connettività intelligente e integrazione di rete

Le moderne infrastrutture di ricarica dei veicoli elettrici richiedono molto più della semplice fornitura di energia. I caricabatterie CC a parete AMPPAL sono dotati di opzioni di connettività avanzate che consentono la gestione remota, il monitoraggio dell'utilizzo e l'integrazione con i sistemi di gestione dell'energia. Ogni unità supporta il protocollo Open Charge Point (OCPP) 1.6J, consentendo la compatibilità con un'ampia gamma di piattaforme software back-end.

Le principali funzionalità di connettività includono:

Conformità OCPP 1.6J:Comunicazione standardizzata per avvio/arresto remoto, aggiornamenti firmware, diagnostica e registrazione dei dati delle transazioni.
Ethernet e Wi-Fi: Local network connections provide low-latency control in commercial buildings and depots.
Modulo 4G LTE:La connettività cellulare integrata garantisce che il caricabatterie rimanga online anche senza una rete locale. Lo slot per la scheda SIM è accessibile dal pannello frontale.
Gestione del carico:Il bilanciamento dinamico del carico consente a più caricabatterie sullo stesso servizio elettrico di condividere in modo intelligente la capacità disponibile. Ciò impedisce gli scatti dell'interruttore e riduce i costi di picco della domanda.
Autenticazione RFID:Un lettore RFID integrato supporta le carte ISO 14443 A/B, consentendo l'identificazione dell'utente e la fatturazione negli ambienti di parcheggio condiviso.
Integrazione dell'app per smartphone:AMPPALfornisce un'app dedicata agli utenti finali per avviare sessioni, monitorare l'avanzamento della ricarica e visualizzare la cronologia delle sessioni.
Misurazione dell'energia:Come opzione sono disponibili contatori di energia certificati MID, che forniscono misurazioni di livello di fatturazione per la ricarica pubblica o sul posto di lavoro.

Gli operatori della flotta apprezzeranno le funzionalità di reporting dettagliate accessibili tramite il portale cloud AMPPAL. Lo stato in tempo reale, il consumo energetico per veicolo e gli avvisi di guasto sono tutti visibili in un'unica dashboard. L'API aperta consente l'integrazione personalizzata con software di gestione della flotta di terze parti, rendendo questi caricabatterie CC montati a parete un componente flessibile di qualsiasi ecosistema di ricarica.

Scenari applicativi per caricabatterie CC AMPPAL montati a parete

La versatilità dei caricabatterie CC AMPPAL montati a parete li rende adatti a un'ampia gamma di casi d'uso. Il loro fattore di forma compatto e l'elevata velocità di ricarica risolvono i punti critici delle posizioni con spazio limitato, garantendo al tempo stesso un rapido rifornimento di energia.

Gli ambienti di installazione tipici includono:

Complessi residenziali:I parcheggi di appartamenti e condomini possono offrire la ricarica rapida DC senza sacrificare i posti auto. I modelli da 20 kW e 30 kW sono ideali per le ricariche notturne e le ricariche opportunità diurne.
Parcheggi sul posto di lavoro:I datori di lavoro possono fornire una ricarica rapida per i dipendenti che necessitano di aumentare l’autonomia durante una giornata lavorativa di otto ore. Il modello da 40 kW bilancia la velocità di ricarica con costi moderati dell’infrastruttura elettrica.

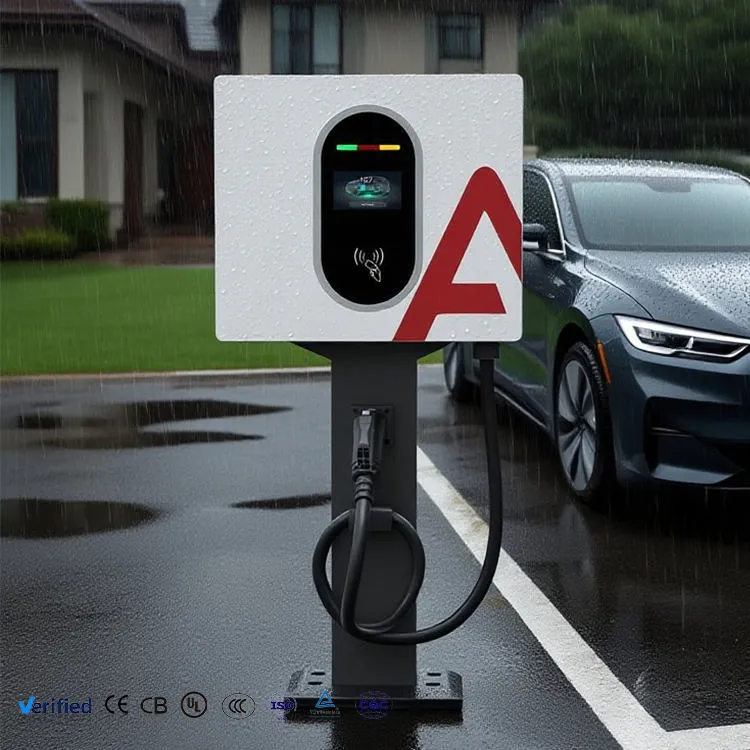

Depositi della flotta:Furgoni per le consegne, taxi e veicoli ride-hailing beneficiano della capacità del caricabatterie da 60 kW di aggiungere 100 km di autonomia in meno di 30 minuti per la maggior parte dei veicoli. Il montaggio a parete mantiene il pavimento del deposito libero per il movimento del veicolo.
Vendita al dettaglio e ospitalità:Hotel, centri commerciali e ristoranti possono attirare i clienti che guidano veicoli elettrici offrendo la ricarica rapida nei loro parcheggi. Il design sottile si integra bene con l'estetica dell'edificio.
Garage pubblici:Gli operatori dei parcheggi comunali e privati possono installare più unità a parete lungo pareti e colonne, massimizzando il numero di punti di ricarica per metro quadrato.

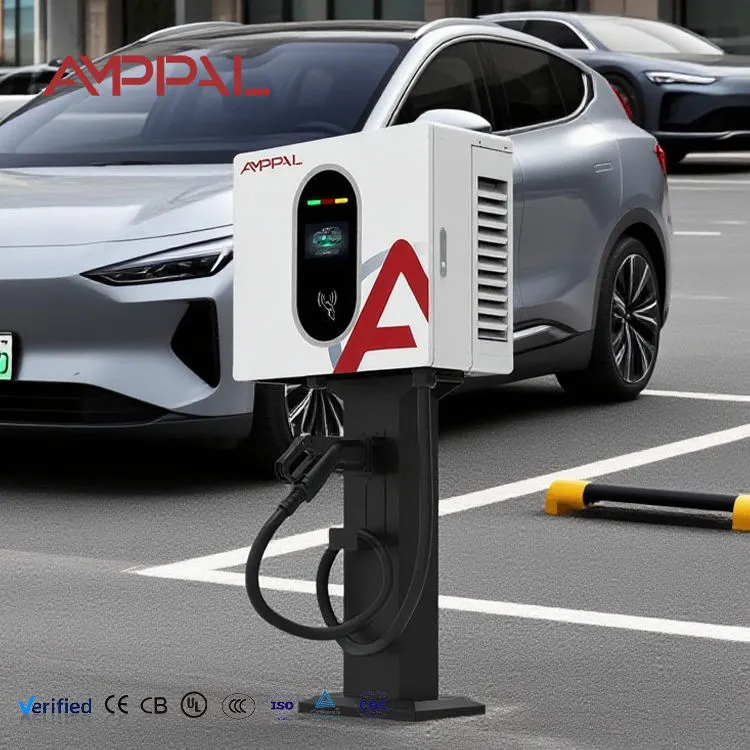

Concessionarie e centri assistenza auto:I tecnici possono caricare rapidamente i veicoli durante le ispezioni pre-consegna e gli appuntamenti di assistenza senza bisogno di un vano di ricarica dedicato.

I caricabatterie CC a parete di AMPPAL sono adatti anche per l'ammodernamento di strutture di parcheggio esistenti. Poiché non è richiesto lo scavo del pavimento o il montaggio del piedistallo, l'installazione può essere completata in poche ore anziché in giorni. I caricabatterie funzionano silenziosamente, con livelli di rumore inferiori a 60 dB a un metro, rendendoli accettabili per ambienti residenziali e uffici sensibili al rumore.

Domande frequenti

D: Qual è l'altezza di installazione tipica e i requisiti di carico a parete per un caricabatterie CC AMPPAL montato a parete?

R: L'altezza di montaggio consigliata per il display del caricabatterie e la custodia del connettore è compresa tra 1,2 e 1,5 m dal pavimento finito. Questa gamma garantisce un accesso confortevole per utenti di diverse altezze. La struttura della parete deve essere in grado di sostenere almeno quattro volte il peso del caricatore, il che significa una capacità di carico minima di 140 kg per il modello WDC-20 da 35 kg e 220 kg per il modello WDC-60 da 55 kg. I muri di cemento o mattoni pieni sono l'ideale. Per le installazioni con blocchi cavi o cartongesso, è necessario utilizzare una piastra di supporto in acciaio per distribuire il carico su più montanti. AMPPAL fornisce un modello di montaggio e le specifiche di ancoraggio consigliate nel manuale di installazione.

D: I caricabatterie CC AMPPAL montati a parete possono essere installati all'aperto?

R: Sì. Tutti i caricabatterie CC AMPPAL montati a parete hanno un grado di protezione di ingresso IP54 o IP55, il che significa che sono protetti da polvere e getti d'acqua provenienti da qualsiasi direzione. Le custodie sono realizzate in lega di alluminio resistente alla corrosione e sono testate per il funzionamento a temperature da -30°C a +55°C. Per le installazioni esterne, si consiglia una piccola tettoia protettiva o una sporgenza del tetto per proteggere il caricabatterie dalla luce solare diretta e dalla pioggia battente, sebbene l'unità possa resistere all'esposizione diretta. La custodia del connettore è progettata per prevenire l'accumulo di acqua e tutte le guarnizioni esterne sono stabilizzate ai raggi UV per prevenirne il degrado. Se il caricabatterie è installato in un'area costiera con elevata esposizione al sale, AMPPAL offre un rivestimento opzionale di tipo marino per un'ulteriore protezione dalla corrosione.

D: Quali connettori di ricarica sono compatibili con i caricabatterie CC AMPPAL montati a parete?

R: I caricabatterie CC AMPPAL montati a parete supportano i tre standard di connettori di ricarica rapida CC più comuni: CCS2 (sistema di ricarica combinato tipo 2), CHAdeMO e GB/T. Ciascun caricabatterie può essere configurato con uno o due connettori a seconda del modello e dei requisiti regionali. Il connettore CCS2 è standard per i mercati europei e nordamericani, mentre CHAdeMO è ampiamente utilizzato dai giapponesi e da alcuni modelli di veicoli elettrici più vecchi. GB/T è richiesto per il mercato cinese. I modelli da 20 kW e 30 kW hanno tipicamente un connettore singolo, mentre i modelli da 40 kW e 60 kW possono essere ordinati con connettori doppi per la ricarica simultanea di due veicoli, con la potenza condivisa dinamicamente tra loro. AMPPAL utilizza cavi raffreddati a liquido sulla versione a doppio connettore da 60 kW per mantenere temperature operative sicure durante sessioni prolungate ad alta corrente.

D: Come funziona il bilanciamento dinamico del carico sui caricabatterie CC AMPPAL montati a parete?

R: Il bilanciamento dinamico del carico è una funzionalità integrata che consente a più caricabatterie AMPPAL sullo stesso servizio elettrico di condividere la capacità disponibile senza superare il limite massimo di domanda del sito. Un'unità principale o un contatore di energia esterno monitora l'assorbimento di corrente totale dell'edificio o del gruppo di ricarica. Quando il carico totale si avvicina al limite configurato, i caricabatterie riducono automaticamente la potenza in uscita per mantenere il sistema entro limiti di sicurezza. Ad esempio, se un sito dispone di un servizio da 100 A e due caricabatterie da 60 kW, il sistema di bilanciamento del carico potrebbe limitare ciascun caricabatterie a 30 kW quando entrambi sono attivi, ma consentire a un singolo caricabatterie di utilizzare tutti i 60 kW quando l'altro è inattivo. Questa allocazione intelligente previene gli interventi degli interruttori automatici, riduce i costi di picco della domanda da parte del servizio di pubblica utilità e consente di installare più caricabatterie sull'infrastruttura esistente senza costosi aggiornamenti elettrici. I parametri di bilanciamento del carico sono configurabili tramite il portale cloud AMPPAL o localmente tramite l'interfaccia di manutenzione del caricabatterie.

D: Quali protocolli di comunicazione sono supportati per l'integrazione della gestione della flotta?

R: I caricabatterie CC AMPPAL montati a parete supportano OCPP 1.6J, che è lo standard di settore per la comunicazione aperta tra caricabatterie per veicoli elettrici e sistemi di gestione centrale. Ciò consente una perfetta integrazione con piattaforme di gestione della flotta di terze parti come quelle utilizzate da società di logistica, servizi di ride-hailing e operatori di trasporto municipale. Inoltre, i caricabatterie supportano Modbus TCP per l’integrazione del sistema di gestione dell’edificio locale e MQTT per lo streaming leggero di dati IoT. La piattaforma cloud AMPPAL fornisce un'API RESTful che consente lo sviluppo di software personalizzato per esigenze specifiche della flotta, come l'autenticazione del conducente, l'assegnazione del veicolo al caricatore e il reporting sull'utilizzo dell'energia per centro di costo. Tutti i canali di comunicazione sono protetti con crittografia TLS e il firmware del caricabatterie può essere aggiornato in remoto su qualsiasi interfaccia di rete supportata. Per le flotte con marchi di caricabatterie misti, la conformità OCPP garantisce che l'unità AMPPAL possa essere controllata da un sistema di gestione della carica universale senza lock-in proprietario.

D: Con quale frequenza i caricabatterie CC AMPPAL montati a parete richiedono manutenzione?

R: I caricabatterie CC AMPPAL montati a parete sono progettati per una manutenzione ordinaria minima. L'involucro completamente sigillato e i componenti interni senza contatto riducono la necessità di pulizia periodica o sostituzione di parti. Gli intervalli di manutenzione consigliati sono i seguenti: ogni 6 mesi, eseguire un'ispezione visiva dell'involucro, del connettore e del cavo per individuare eventuali segni di usura o danni fisici; ogni 12 mesi controllare tutti i collegamenti elettrici ed i valori di coppia secondo il manuale di manutenzione; ogni 24 mesi, sostituire il filtro dell'aria sui modelli con raffreddamento ad aria forzata (il filtro è sostituibile dall'utente e richiede meno di cinque minuti per essere sostituito). I moduli di potenza interni sui modelli da 40 kW e 60 kW sono sostituibili a caldo, quindi se un modulo si guasta, può essere sostituito senza spegnere l'intero caricabatterie. AMPPAL offre una garanzia standard di 3 anni su tutti i caricabatterie CC montati a parete, con pacchetti di garanzia estesa opzionali fino a 7 anni. La piattaforma cloud fornisce inoltre avvisi di manutenzione predittiva basati sui dati dei sensori interni, consentendo agli operatori di affrontare potenziali problemi prima che causino tempi di inattività.
