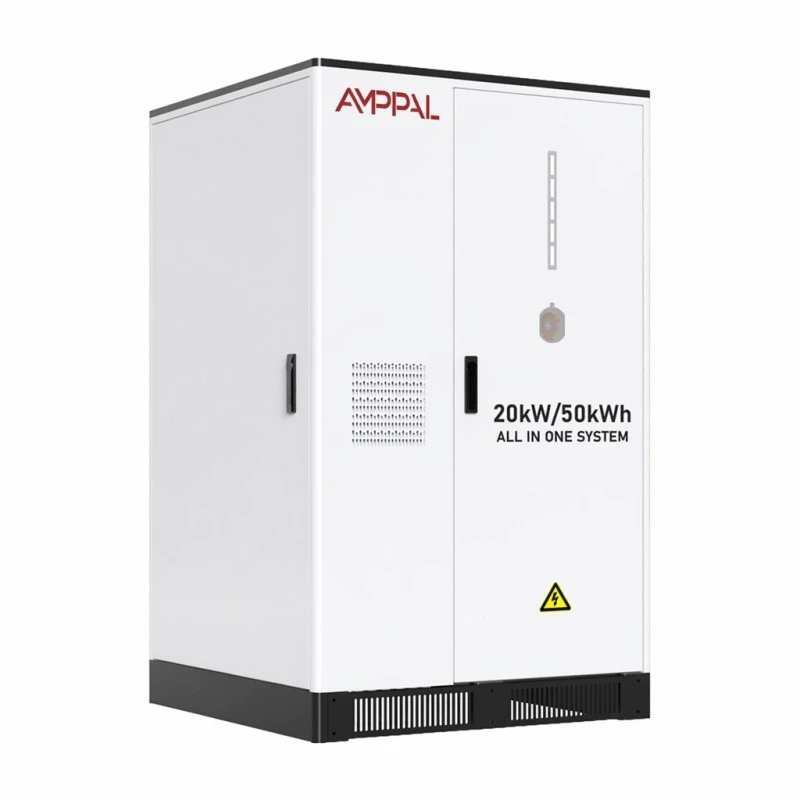

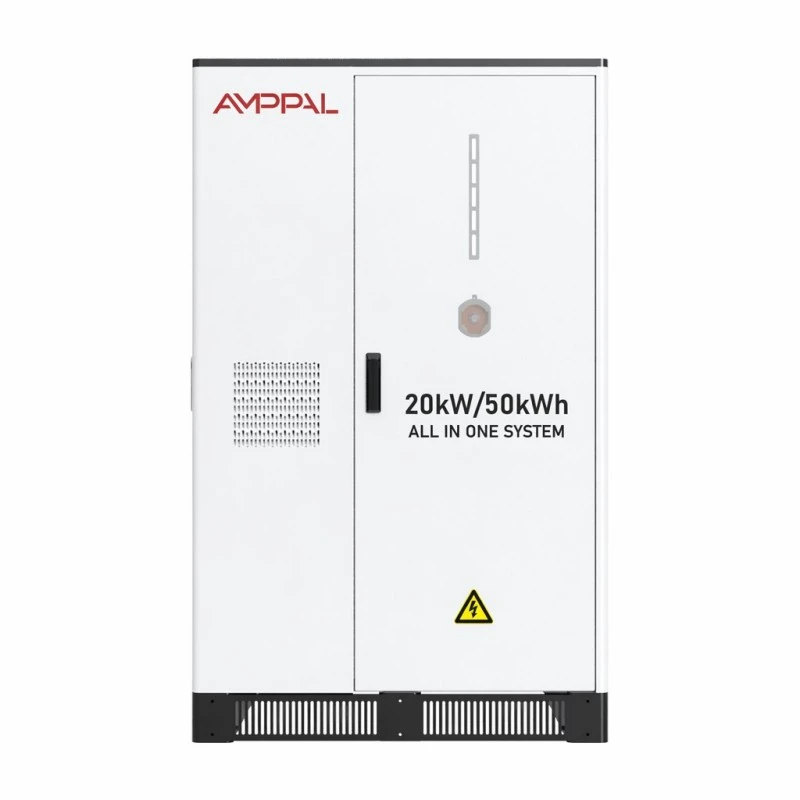

Sistema di accumulo dell'energia a batteria tutto in uno da 20–50 kW per applicazioni commerciali e solari

Un gabinetto invece di tre liste di appalti

Un progetto di accumulo solare normalmente implica tre fornitori: un inverter fotovoltaico, un rack per batterie e un controller che parla con entrambi. Ognuno ha la propria garanzia, il proprio tecnico addetto alla messa in servizio e il proprio gioco di colpe quando il sistema non funziona bene. Questo sistema di accumulo dell'energia a batteria tutto in uno da 20–50 kW per applicazioni commerciali e solari riunisce tutti e tre in un'unica fornitura.

Lo stadio inverter accetta fino a 26 kW di CC dall'array sul tetto (39 kW sul modello da 30 kW, 65 kW sul modello da 50 kW) su inseguitori 2/4 MPPT, quindi la batteria si carica dal solare senza un inverter ibrido separato o una scatola di stringhe aggiuntiva.

All'interno è presente una batteria LFP da 51,2 kWh composta da cinque pacchi da 10,24 kWh, oltre a una logica di controllo locale che gestisce l'autoconsumo, lo spostamento del tempo di utilizzo e il backup della rete dalla stessa schermata. Per un sito che desidera solo l'autoconsumo solare più la copertura in caso di interruzione, questo è il percorso più breve dall'ordine all'esportazione.

Perché la valutazione dell'ingresso solare è importante

L'ingresso FV massimo di 26 kW sul modello da 20 kW consente all'array di superare la potenza nominale dell'inverter; l'MPPT limita il surplus invece di ridurre la resa diurna.

2/4 modalità MPPT: due inseguitori di serie, quattro dove il tetto è rivolto ad azimut diversi: un lato ombreggiato non blocca l'altro.

La tensione di rete nominale è 380 V CA con tolleranza 50/60 Hz ±5 Hz, quindi lo stesso armadio serve i mercati a 50 Hz e 60 Hz senza una variante di fabbrica.

Con un'efficienza massima del 97% e una profondità di scarica del 90%, ogni kilowattora solare raggiunge il carico in quantità maggiore invece di essere dispersa nella conversione.

La comunicazione su CAN/RS485/WiFi copre il monitoraggio locale, gli handshake dell'inverter e le letture remote senza acquistare un gateway separato.

L'ingresso CA dal basso, trifase a quattro fili (3L+N+PE), mantiene il passaggio dei cavi all'interno dello zoccolo e riduce il percorso fino al quadro principale.

Specifiche tecniche

Dove un armadio da 20-50 kW si guadagna da vivere

Piccole fabbriche con solare su tetto e picchi di produzione pomeridiani: il modello da 20kW/51,2kWh copre un picco di domanda di 20kW per circa due ore e mezza.

Hotel e pensioni che utilizzano l'aria condizionata con tariffa a tempo: ricarica durante la notte, scarico attraverso la finestra di raffreddamento.

Siti di lavorazione agricola con qualità della rete intermittente: l'armadio supera i buchi di tensione tramite controllo locale senza software EMS esterno.

Catene di vendita al dettaglio e officine che affittano spazio: un armadio non necessita di un locale batteria dedicato, ma solo di una piattaforma piana in cemento e di accesso ai cavi.

Piazzali per veicoli elettrici con carichi di carica modesti: bufferizzare 2-4 caricatori lenti da una connessione alla rete debole senza aggiornare il trasformatore.

Come funziona la topologia ibrida in un giorno

Al mattino gli inseguitori MPPT immettono prima l'energia solare nel carico dell'edificio. L'eccedenza entra nella batteria finché non raggiunge il limite SOC programmato, in genere il 90-100% a seconda del piano tariffario.

Quando il carico supera quello solare più quello della batteria, la rete copre il bilancio senza soluzione di continuità: una fase di conversione, non due scatole che negoziano su un autobus.

Di notte la batteria si scarica durante le ore di punta e l'EMS riserva un SOC di livello per il backup della rete. Poiché il controller locale mantiene la pianificazione, una connessione Internet persa non interrompe la logica del cambiamento, ma interrompe semplicemente il dashboard remoto.

Cosa contiene il file di sicurezza

La protezione antincendio è costituita dall'aerosol a livello PACK e ancora dall'aerosol a livello cabinato: due fasi indipendenti mirate ai due diversi luoghi in cui può iniziare un evento termico.

Le celle LFP da 3,2 V/100 Ah sono conformi a CE e RoHS a livello di confezione e l'attrezzatura completa viene fornita con la documentazione UN38.3 e MSDS per dogana e assicurazione.

Il raffreddamento ad aria intelligente mantiene i cinque pacchi entro una fascia di temperatura ristretta; la curva della ventola segue la temperatura della cella anziché funzionare alla massima velocità tutto il giorno.

La custodia IP54 è adatta alle posizioni di tettoie esterne e ai locali tecnici coperti; il vano elettrico è separato dal vano batteria all'interno dell'armadio.

La durata del ciclo è stimata in >6000 volte a 0,5°C e 25°C con almeno l'80% di ritenzione energetica: un ciclo completo per giornata lavorativa equivale a circa vent'anni prima che venga raggiunta la soglia.

La finestra ambientale è compresa tra 0°C e +50°C con umidità relativa 0-95% e altitudine 2000 m (ridotta sopra); la maggior parte dei locali tecnici non riscaldati si trovano al suo interno.

Come viene costruito il gabinetto da 850 kg a Yueqing

1. Ingresso delle celle: le celle LFP in entrata vengono campionate in batch per verificarne la capacità e la resistenza interna prima che inizi l'assemblaggio del pacco.

2. Assemblaggio del pacco — I pacchi da 102,4 V/10,24 kWh sono saldati, cablati e sottoposti a test di isolamento con il BMS del pacco montato.

3. Fabbricazione del mobile: la lamiera di acciaio viene tagliata a CNC, piegata e saldata, quindi pretrattata e verniciata a polvere sulla stessa linea utilizzata per i prodotti di ricarica.

4. Integrazione dell'inverter: lo stadio fotovoltaico, lo stadio DC della batteria e i terminali AC sono collegati al controller locale su un unico bus.

5. Sistema antincendio e termico: i generatori di aerosol, i condotti dell'aria e i sensori di temperatura sono installati e controllati funzionalmente.

6. Ciclo di messa in servizio: ogni armadio completa una carica e scarica completa a 0,5°C con tensione a livello di pacco e temperatura registrate.

7. Simulazione della rete: le transizioni on-grid e off-grid vengono verificate rispetto a una sorgente CA programmabile prima del rilascio.

8. Imballaggio: l'armadio è imbullonato a un pallet rinforzato con indicatori d'urto, avvolto e preparato per il caricamento del container.

Scegliere tra 20, 30 e 50kW

Abbina il modello all'importazione del caso peggiore, non alla media. Misura la domanda mezz'ora che determina effettivamente la tua bolletta: il modello da 20 kW trasporta fino a 20 kW di carico dalla batteria, il modello da 30 kW 30 kW e il modello da 50 kW 50 kW. Segue l'energia: rispettivamente 51,2, 61,44 e 107kWh.

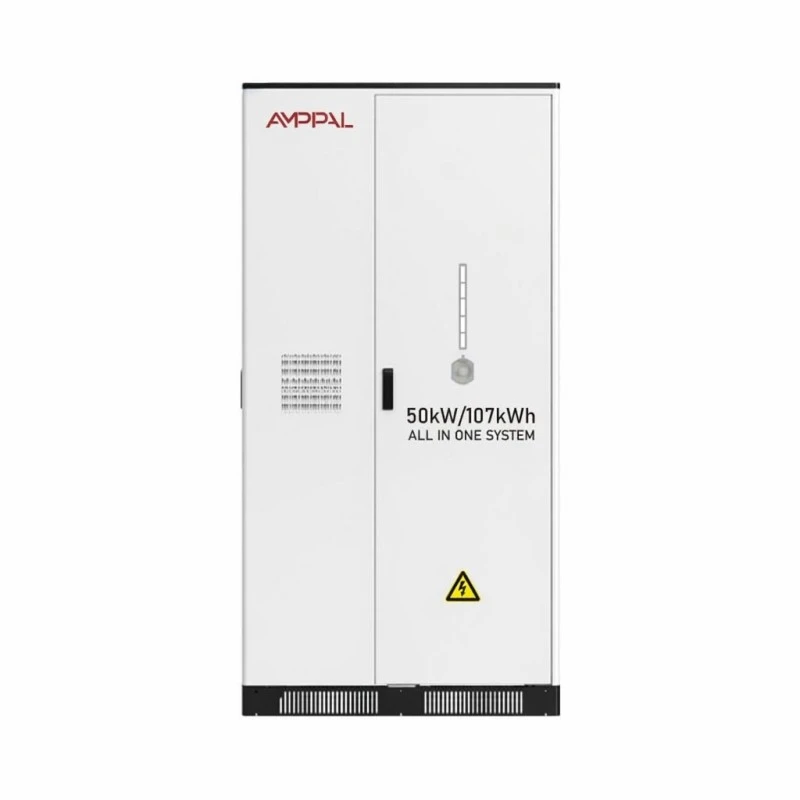

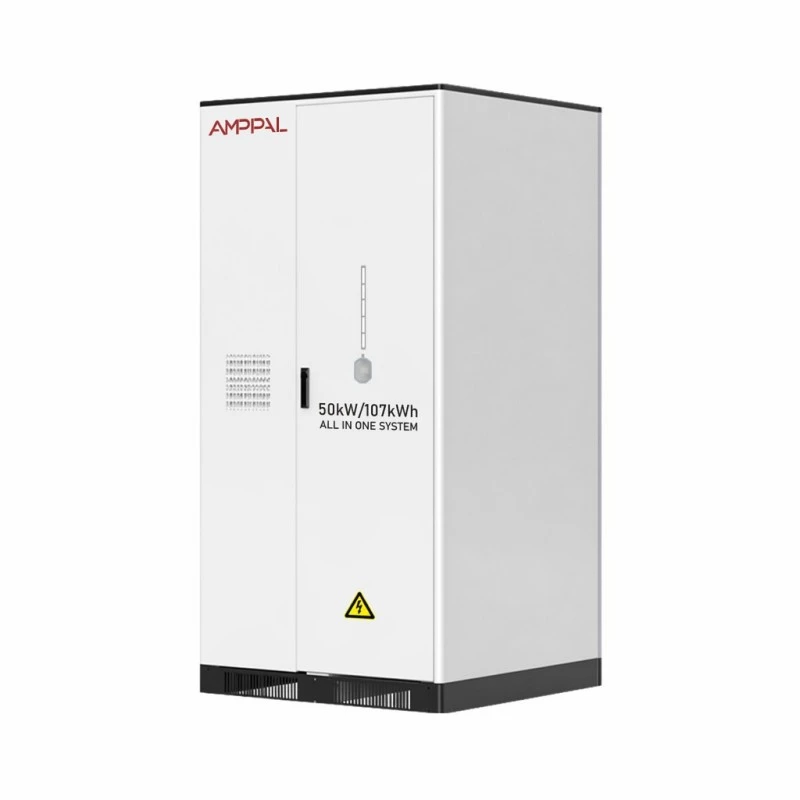

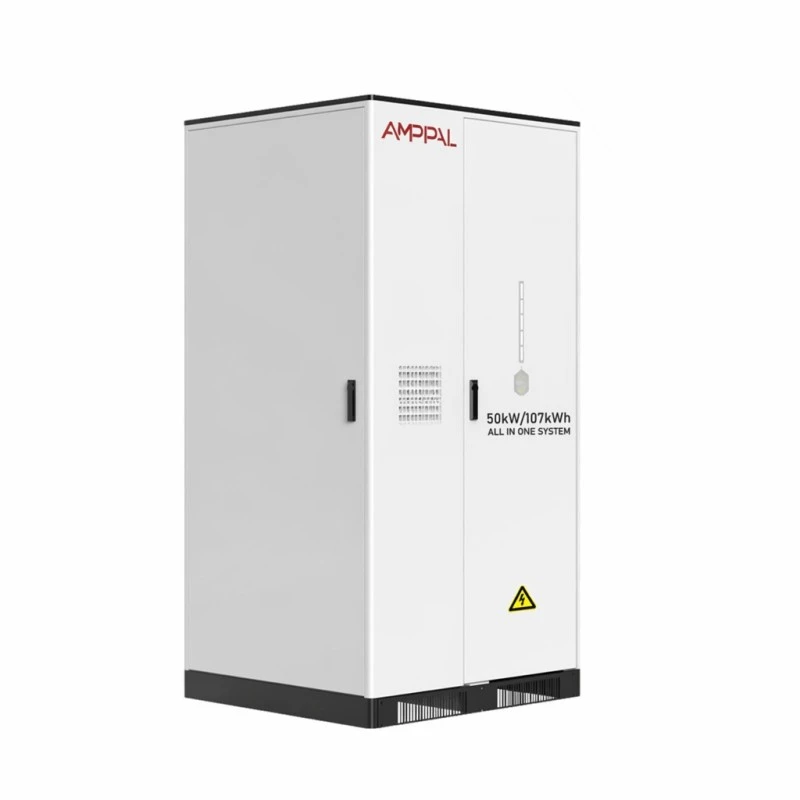

L'armadio da 50 kW è fisicamente diverso: 1.100*1.205*2.200 mm e 1.200 kg contro 1.000*1.106*1.640 mm e 850 kg per i due più piccoli; quindi controlla la larghezza della porta, il carico sul pavimento e l'accesso alla gru prima di impegnarti.

Se il tuo sito non presenta problemi di importazione della griglia e nessuna distribuzione del tempo di utilizzo, è probabile che questo cabinet rappresenti la spesa sbagliata. Si ripaga attraverso l’autoconsumo e lo spostamento delle tariffe; senza questi, una batteria è un bene parcheggiato. Te lo diremo prima di prendere il tuo ordine.

Confronto tra preventivi tra fornitori

Chiedere se l'efficienza indicata è a livello di sistema o solo per l'inverter. Il nostro è il 97% massimo, misurato al confine dell'armadio compresi i carichi ausiliari.

Chiedi se la protezione antincendio copre sia il livello del pacco che quello dell'armadio: un preventivo con aerosol per armadio lascia solo i pacchi non protetti.

Chiedere qual è il limite massimo di ingresso MPPT; un "ibrido da 20 kW" che accetta solo 15 kW di fotovoltaico ti costringe ad acquistare un secondo inverter in seguito.

Chiedi informazioni sull'EMS: il controller locale può funzionare senza il cloud? Il nostro lo fa, il che conta nei mercati con connettività instabile.

Termini commerciali: 25-35 giorni lavorativi per i modelli standard, cinque anni di garanzia sul mobile completo, MOQ di una unità per ordini di valutazione.

Spedizione di un armadio monopezzo

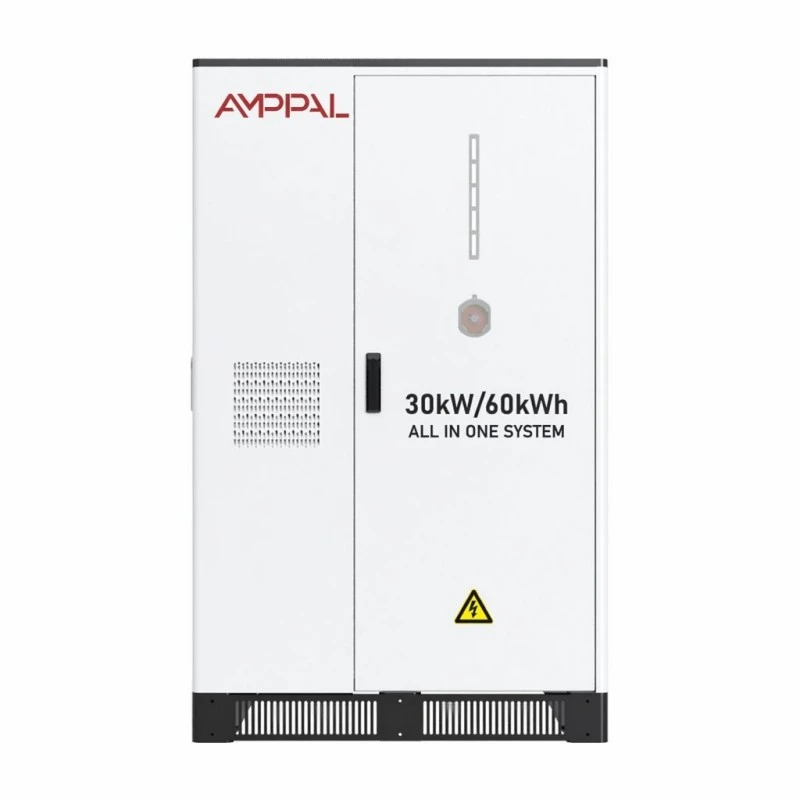

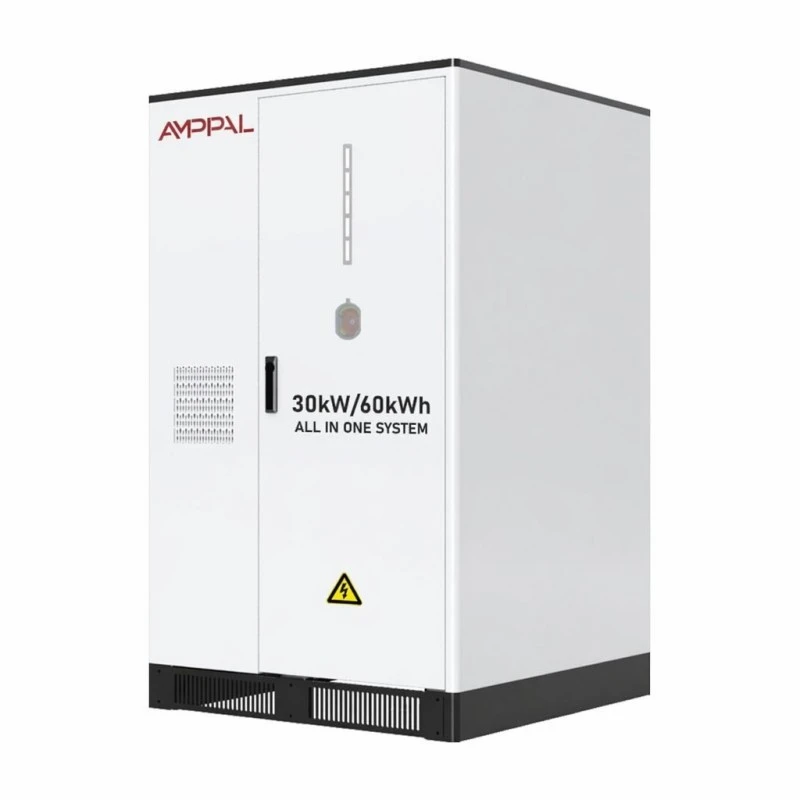

I modelli da 20kW e 30kW misurano 1.000*1.106*1.640 mm e pesano 850-950 kg; il modello da 50 kW è 1100*1205*2200 mm a 1200 kg. Ciascuno viene spedito su un pallet in acciaio rinforzato con tasche per carrello elevatore, pronto per una sponda idraulica a destinazione.

Un'unità occupa circa un terzo di un container da 20 piedi; due si adattano comodamente con il rinforzo. Poiché la batteria è installata, la spedizione è classificata come merce pericolosa UN3480: prepariamo il rapporto UN38.3 e la scheda di sicurezza, e dovresti preventivare circa una settimana in più per la prenotazione di merci pericolose al porto.

I termini sono FOB Ningbo o Shanghai come standard, CIF disponibile su richiesta. Per il trasporto aereo di singole unità, il peso e la classe della batteria lo rendono antieconomico; il trasporto via mare o via terra è la via pratica.

Garanzia, degrado e scambi di pacchi

Garanzia di cinque anni sull'intero cabinet (pacchetti, stadio inverter, ventole termiche e controller locale), non solo sulla batteria.

È garantita la capacità di trattenere almeno l'80% dell'energia nominale nei primi cinque anni in condizioni di ciclo normale a 0,5°C; il degrado oltre tale limite è coperto dalle stesse condizioni.

I pacchetti sono moduli intercambiabili: un pacchetto guasto viene sostituito in poche ore senza restituire l'intero cabinet e il BMS si riequilibra automaticamente al riavvio.

La manutenzione annuale comprende la pulizia del filtro, il controllo della coppia terminale, l'ispezione della ventola e un ciclo di verifica della capacità; la nostra diagnostica remota può prima segnalare un pacchetto debole.

I pacchi di ricambio e le schede di controllo sono disponibili in magazzino e spediti entro 5-7 giorni lavorativi; il prezzo della garanzia estesa a otto o dieci anni viene calcolato al momento dell'ordine.

Errori di installazione che vediamo ripetuti

Sbagliato: supporre che l'uscita a 380 V alimenti direttamente apparecchiature monofase. A destra: il cabinet è trifase; dividere il carico su L1/L2/L3 e mantenere il neutro collegato secondo la normativa locale.

Sbagliato: montarlo su un pavimento di legno o su un massetto sottile. A destra: il peso di 850-1200 kg necessita di una piattaforma di cemento o di un pavimento rinforzato adatto al carico concentrato.

Sbagliato: eseguire stringhe FV con orientamenti misti in un inseguitore aspettandosi la massima potenza. A destra: utilizza la configurazione MPPT a 4 vie e assegna a ciascun azimut il proprio inseguitore.

Sbagliato: conservare la batteria a una temperatura inferiore a -20°C o caricarla a una temperatura superiore a +50°C. A destra: rispettare la finestra della temperatura di stoccaggio compresa tra -20°C e +60°C e l'umidità operativa compresa tra 0 e 95% RH.

Sbagliato: seppellire l'ingresso cavo inferiore in acqua o detriti. A destra: mantenere lo zoccolo libero: l'ingresso CA dal basso (3L+N+PE) presuppone che l'area del premistoppa rimanga accessibile.

Cosa comunicano installatori e proprietari

Un laboratorio di abbigliamento a Dhaka, in Bangladesh, ha installato un modello da 30 kW dietro un tetto da 40 kWp all’inizio del 2025. Il proprietario ha riferito che le ore del generatore diesel sono diminuite da giornaliere a poche al mese, e l’installatore ha notato che l’MPPT integrato gli ha fatto risparmiare una settimana di messa in servizio rispetto ad apparecchiature separate, anche se avrebbe preferito che l’antenna WiFi avesse un cavo più lungo per il loro magazzino dal tetto metallico.

Un operatore di un supermercato a Sofia, in Bulgaria, gestisce un'unità da 20 kW con una tariffa differenziata notte/giorno. Il direttore della struttura ha confermato che l'ufficio paga circa un terzo del delta mensile di elettricità e ha aggiunto una lamentela: la ventola si sente nel magazzino adiacente, quindi l'hanno spostata nella zona di carico.

Un deposito di forniture minerarie a Lima, in Perù, ha acquistato il modello da 50 kW come backup dopo ripetuti tagli alla rete. Il loro ingegnere elettrico ha elogiato la velocità di trasferimento on/off della rete, ma ha chiesto un allarme locale più forte: era facile non notare il solo LED del pannello durante un turno di notte.

Domande frequenti

D: È possibile effettuare la ricarica esclusivamente tramite energia solare senza rete?

R: Sì, in modalità off-grid; l'MPPT instrada il fotovoltaico alla batteria e al carico, con la rete solo come backup.

D: Quanto tetto per il modello da 20kW?

R: Circa 4 kWp per 20 m2 di tetto in buone condizioni, quindi 26 kW di ingresso fotovoltaico equivalgono a circa 130 m2 di pannelli.

D: Cosa succede durante un'interruzione della rete?

R: L'armadio passa automaticamente alla modalità off-grid; il SOC di riserva impostato nell'EMS definisce la durata di funzionamento dell'edificio.

D: Quanto durano le confezioni?

R: Oltre 6.000 cicli a 0,5°C e ritenzione da 25°C all'80%: circa vent'anni con un ciclo per giornata lavorativa, meno se cicli più intensi.

D: L'inverter è sostituibile separatamente?

R: Sì, lo stadio inverter e i pacchi sono moduli indipendenti, riparabili senza restituire l'armadio alla fabbrica.

D: Qual è l'efficienza di andata e ritorno?

R: Massimo 97% a livello di armadio con profondità di scarico del 90%: la riserva DOD del 10% prolunga anche la durata del ciclo.

D: Abbiamo bisogno di un locale batterie?

R: No. IP54 e il sistema antincendio interno consentono l'installazione in un locale tecnico o all'esterno coperto su una piattaforma di cemento.

D: Qual è il tempo di consegna?

R: 25-35 giorni lavorativi per i modelli standard da 20/30/50kW; le tensioni personalizzate aggiungono tempo.
