L’adozione dei veicoli elettrici è andata ben oltre la fase di adozione anticipata e, con essa, la domanda di una ricarica giornaliera affidabile è aumentata notevolmente. Tra le opzioni più pratiche e ampiamente utilizzate ci sonoCaricabatterie CA montati a parete. Questi dispositivi vengono fissati a parete o su un piedistallo appositamente costruito e forniscono corrente alternata al caricabatterie di bordo del veicolo in modo sicuro, controllato e intelligente. Per i proprietari di case, luoghi di lavoro, condomini e depositi di flotte, un caricabatterie CA montato a parete rappresenta un aggiornamento significativo rispetto a un cavo di ricarica portatile perché offre una ricarica più rapida, una migliore protezione e una comoda gestione dei cavi.
Un caricabatterie CA montato a parete non è solo una comodità. Si tratta di un'installazione elettrica permanente che può essere ottimizzata per il tuo veicolo specifico, i tuoi schemi di guida e la tua capacità elettrica disponibile. Le unità EVSE portatili sono limitate dalla presa che utilizzano e spesso si caricano a correnti più basse, mentre un'unità a muro installata correttamente può fornire fino a 22 kW, a seconda del modello. Inoltre, le unità a parete sono sempre pronte, montate in una posizione fissa e spesso includono funzioni intelligenti come la ricarica programmata, il monitoraggio energetico e il bilanciamento del carico. AMPPAL ha investito molto in questa categoria per offrire agli utenti un equilibrio tra prestazioni, durata e facilità d'uso.
Poiché questi caricabatterie sono montati, eliminano l'ingombro dei cavi sul pavimento e riducono i rischi di inciampo. Proteggono inoltre la spina di ricarica e i componenti elettronici da danni accidentali, agenti atmosferici e uso non autorizzato. Per le famiglie con più di un veicolo elettrico o per piccole aree di parcheggio commerciali, un caricabatterie CA montato a parete è il fondamento di una routine di ricarica efficiente.

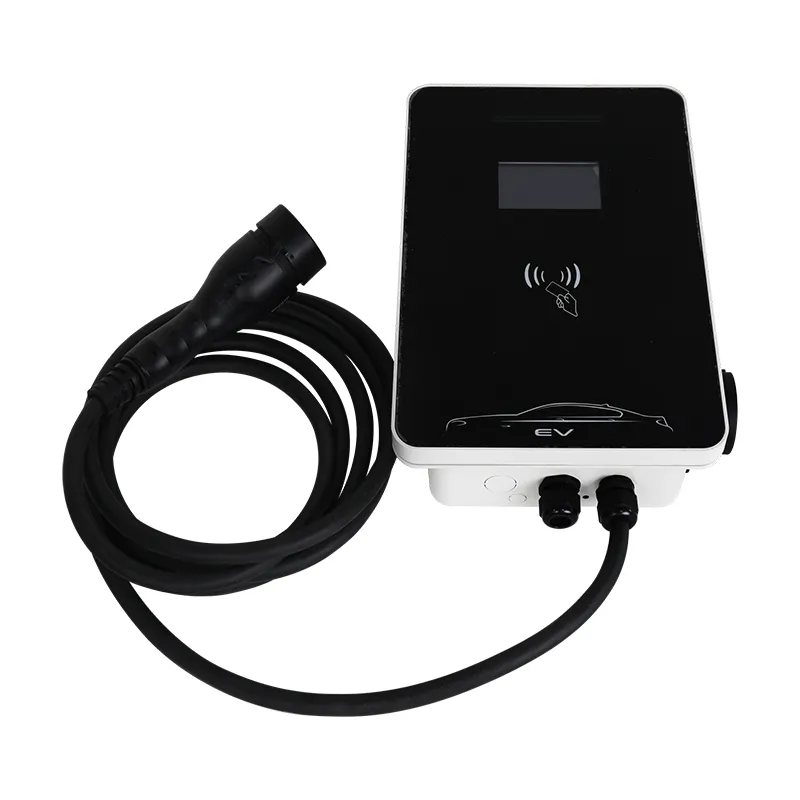

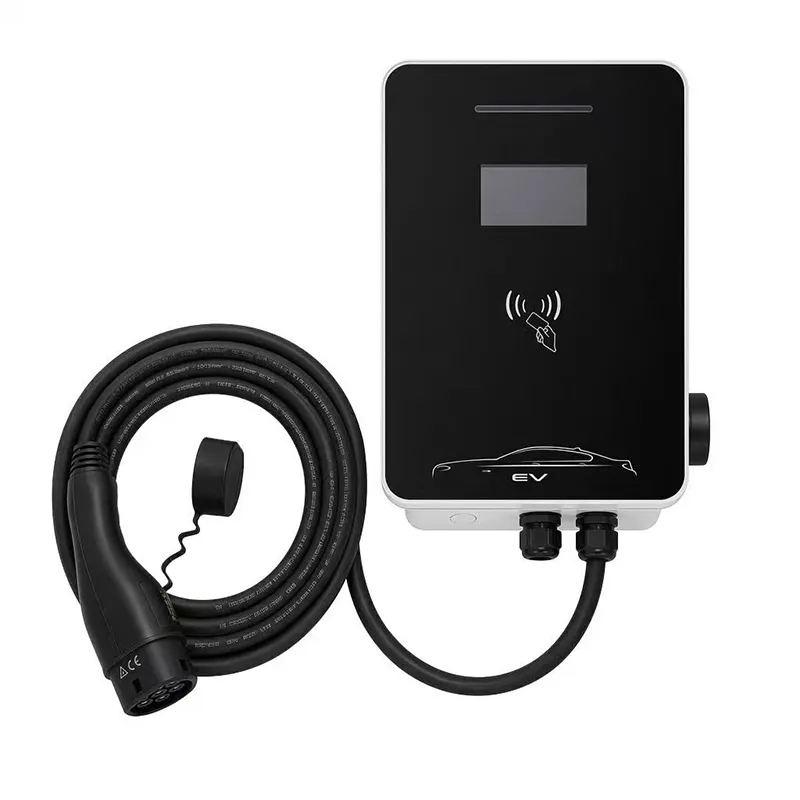

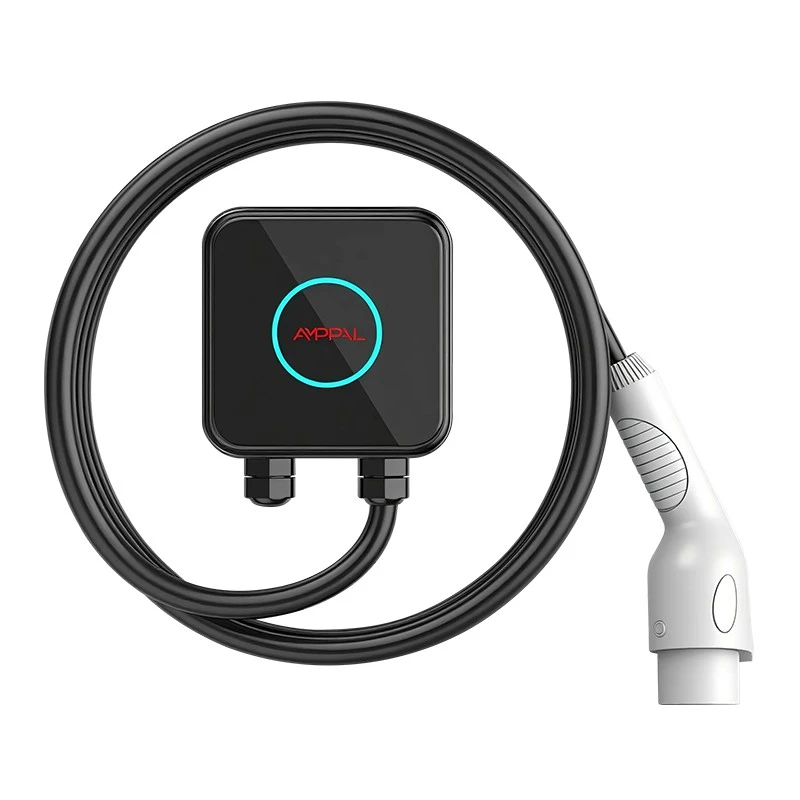

AMPPAL offre attualmente tre principali modelli di caricabatterie CA montati a parete per coprire diversi requisiti di alimentazione e scenari di installazione. AMPPAL HomeCharge 7 è progettato per uso residenziale con alimentazione monofase. AMPPAL ProCharge 11 supporta sia installazioni monofase che trifase, rendendolo un'opzione flessibile per case e siti commerciali leggeri. AMPPAL CommercialCharge 22 è un'unità trifase destinata ai luoghi in cui è richiesta una ricarica CA più rapida, come luoghi di lavoro, flotte e aree di parcheggio pubbliche. Tutti i modelli condividono la stessa piattaforma di sicurezza di base, il linguaggio di progettazione della custodia e le stesse funzionalità di connettività intelligente.
| Parametro | Carica domestica 7 | ProCharge 11 | Tariffa commerciale 22 |
| Massima potenza in uscita | 7,2 kW | 11kW | 22kW |
| Tensione in ingresso | 230 Vca monofase | 230 V AC monofase / 400 V AC trifase | 400 V AC trifase |
| Corrente nominale | 32A | 16 A/32 A | 32A |
| Tipo di connettore | Tipo 2 (IEC 62196-2) / Tipo 1 (SAE J1772) | Tipo 2 / Tipo 1 | Tipo 2 / Tipo 1 |
| Lunghezza del cavo | 5 metri / 7,5 metri | 5 metri / 7,5 metri | 5 metri / 7,5 metri |
| Valutazione della custodia | IP65 | IP65 | IP65 |
| Valutazione dell'impatto | IK10 | IK10 | IK10 |
| Temperatura operativa | Da -30°C a +50°C | Da -30°C a +50°C | Da -30°C a +50°C |
| Comunicazione | Wi-Fi, Ethernet, 4G opzionale | Wi-Fi, Ethernet, 4G opzionale | Wi-Fi, Ethernet, 4G, OCPP 1.6J |
| Autenticazione dell'utente | Applicazione, carta RFID | Applicazione, carta RFID | App, tessera RFID, piattaforma OCPP |
| Funzionalità di protezione | OCP, OVP, UVP, guasto a terra, sovratensione, guasto PEN | OCP, OVP, UVP, guasto a terra, sovratensione, guasto PEN | OCP, OVP, UVP, guasto a terra, sovratensione, guasto PEN, rilevamento corrente residua |
| Misurazione dell'energia | Precisione integrata del ±1%. | Precisione integrata del ±1%. | Precisione integrata del ±1%. |
| Dimensioni (A x L x P) | 345 x 220 x 110 mm | 345 x 220 x 110 mm | 380 x 240 x 120 mm |
| Peso | 5,2 kg | 5,4 chilogrammi | 6,8 chilogrammi |
| Certificazione | CE, UKCA, RoHS | CE, UKCA, RoHS, REACH | CE, UKCA, RoHS, REACH, FCC |
Tutti i caricabatterie CA da parete AMPPAL sono progettati per soddisfare la norma IEC 61851-1 e le pertinenti normative nazionali sul cablaggio. L'esatto tipo di connettore e la lunghezza del cavo possono essere selezionati al momento dell'ordine in base al veicolo e al luogo di installazione.
La velocità di ricarica per un caricabatterie CA montato a parete è determinata da tre variabili: la potenza in uscita del caricabatterie, la capacità massima di ricarica CA del caricabatterie di bordo del veicolo e l'alimentazione disponibile dal quadro elettrico. Un caricabatterie da 7,2 kW su un circuito monofase da 230 V assorbe 32 A e in genere aggiunge tra 30 e 40 chilometri di autonomia all'ora. Un caricabatterie da 11 kW con alimentazione trifase da 16 A aggiunge circa 50-60 chilometri orari. Un caricabatterie da 22 kW che utilizza 32 A trifase può aggiungere fino a 120 chilometri orari, a condizione che il caricabatterie di bordo del veicolo supporti tale livello. Molti veicoli elettrici limitano la ricarica CA a 7,2 kW o 11 kW, quindi la velocità effettiva potrebbe essere inferiore anche se il caricabatterie ha una potenza nominale superiore. AMPPAL consiglia di abbinare il caricabatterie sia al veicolo che all'impianto elettrico per evitare di pagare per la capacità inutilizzata.
Per la maggior parte delle ricariche notturne è sufficiente un caricabatterie CA a parete da 7,2 kW o 11 kW. Un'unità da 22 kW ha più senso in contesti commerciali dove i veicoli possono essere parcheggiati solo per due o quattro ore e necessitano di un rabbocco significativo durante quella finestra. Poiché la ricarica CA si basa sul caricabatterie di bordo del veicolo, è più delicata sulla batteria rispetto alla ricarica rapida CC frequente, rendendola la scelta preferita per l’uso quotidiano.
Un caricabatterie CA montato a parete deve essere installato da un elettricista qualificato secondo le normative locali e le istruzioni del produttore. Il processo di installazione standard include il montaggio della piastra posteriore su una parete solida, il collegamento del cavo di alimentazione a un interruttore automatico dedicato e la configurazione del limite di corrente e delle impostazioni di protezione. Il caricabatterie deve essere posizionato vicino al punto in cui è parcheggiato il veicolo, ma è necessario considerare la corrente nominale del cavo e la distanza dal quadro di distribuzione per ridurre la caduta di tensione. Per circuiti più lunghi di 20 metri potrebbe essere necessaria una dimensione del conduttore maggiore.
I caricabatterie CA montati a parete AMPPAL vengono forniti con un modello di montaggio, una staffa a parete e tutto l'hardware necessario. La custodia si apre dalla parte anteriore per il cablaggio, semplificando l'installazione e la manutenzione. Per le installazioni esterne, l'elettricista deve utilizzare pressacavi adeguati resistenti alle intemperie e assicurarsi che l'unità sia montata ad un'altezza che mantenga il connettore e il cavo lontani dall'acqua stagnante. Tutti i modelli includono un interruttore rotante o un'impostazione della corrente basata su app per adattare il caricabatterie alla capacità del circuito disponibile.
La sicurezza è il fondamento di ogni caricabatterie CA montato a parete AMPPAL. L'involucro IP65 protegge da polvere e getti d'acqua da qualsiasi direzione, mentre il grado di impatto IK10 significa che l'unità può resistere a un impatto meccanico significativo senza compromettere la sicurezza interna. L'elettronica di carica è isolata dall'involucro e tutte le parti sotto tensione sono coperte da uno schermo isolante ignifugo. I caricabatterie monitorano continuamente la connessione tra il veicolo e il pensile. Se il segnale pilota di controllo viene interrotto, la carica si interrompe immediatamente. Il rilevamento della corrente residua integrato aggiunge un livello di protezione oltre l'RCD esterno, riducendo il rischio di scosse elettriche in condizioni di umidità.
Per le installazioni in cui il sistema di terra è TN-C-S, le unità AMPPAL includono il rilevamento dei guasti PEN. Questa funzione di sicurezza interrompe la ricarica se la terra protettiva e il conduttore neutro sono compromessi, impedendo che la carrozzeria del veicolo entri in tensione. La protezione da sovratensione e sottotensione protegge dalle fluttuazioni della rete, mentre la protezione da sovratensione aiuta a proteggere il caricabatterie dai transitori indotti dai fulmini. Queste caratteristiche si combinano per rendere i caricabatterie AC da parete AMPPAL adatti sia per uso interno che esterno in ambienti residenziali, commerciali e pubblici.
Si prevede che i moderni caricabatterie CA montati a parete facciano molto di più che semplicemente fornire energia. AMPPAL ha integrato una piattaforma di ricarica intelligente completa nel suo hardware. Ogni unità può connettersi a una rete Wi-Fi locale o Ethernet cablata ed è disponibile la connettività 4G opzionale per luoghi senza accesso Internet affidabile. Attraverso l'app mobile AMPPAL, gli utenti possono avviare e interrompere una sessione di ricarica, visualizzare l'assorbimento di energia in tempo reale, impostare un programma di ricarica e monitorare il consumo energetico cumulativo. L'app supporta anche più caricabatterie sotto un unico account, rendendola pratica per le famiglie con due veicoli elettrici o per i proprietari di piccole imprese che gestiscono diversi parcheggi.

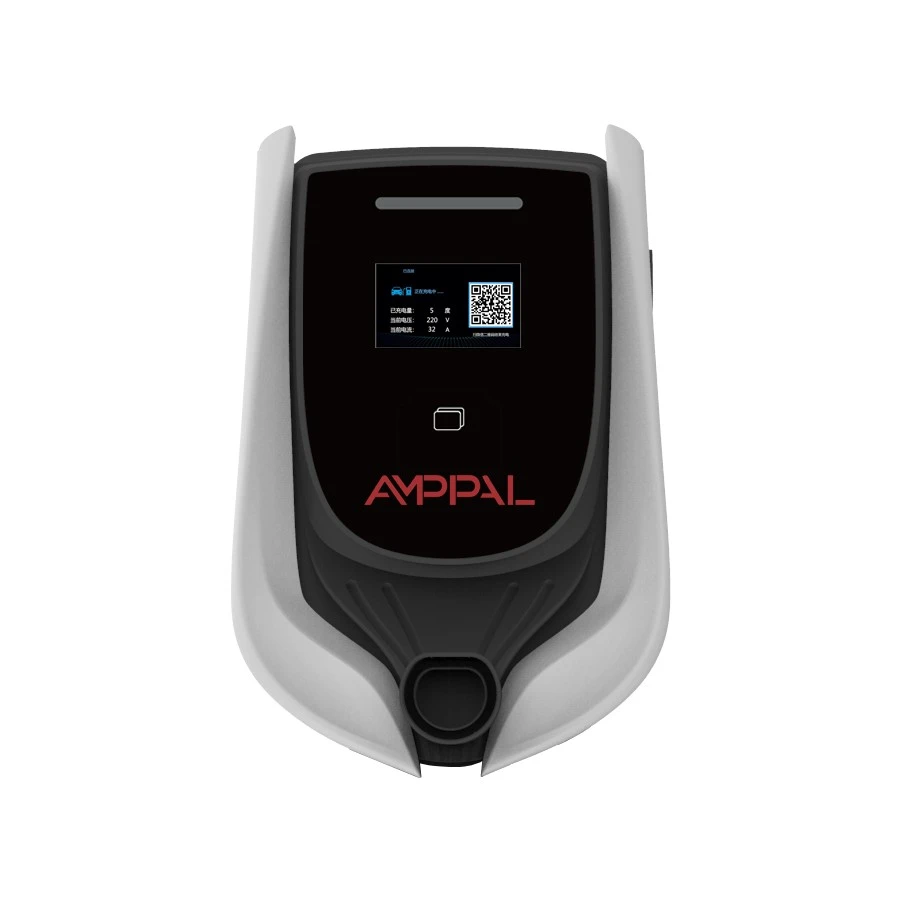

Per le applicazioni commerciali, la compatibilità OCPP 1.6J del caricabatterie gli consente di comunicare con un sistema di gestione centrale. Ciò consente il monitoraggio remoto, l’integrazione delle tariffe, la fatturazione agli utenti e la gestione del carico su più punti di ricarica. Poiché il firmware è aggiornabile via etere, AMPPAL può aggiungere nuove funzionalità e patch di sicurezza senza richiedere una visita in loco.
I caricabatterie CA montati a parete si adattano a un'ampia gamma di posizioni. In un garage privato, un'unità da 7,2 kW o 11 kW copre le esigenze di ricarica notturna e mantiene il cavo di ricarica ben riposto. In un posto auto coperto o in un vialetto, un'unità per esterni con accesso RFID impedisce l'uso non autorizzato. In un condominio, più unità AMPPAL possono essere collegate con la gestione dinamica del carico per servire i residenti senza sovraccaricare la fornitura principale dell’edificio. Sul posto di lavoro, i dipendenti possono collegarsi durante il giorno e la funzione di pianificazione intelligente può allineare la ricarica con la generazione solare o con le tariffe non di punta. Per i depositi di flotte, i caricabatterie CA montati a parete forniscono una ricarica notturna economica per furgoni e veicoli di servizio, riducendo la dipendenza dalle infrastrutture pubbliche di ricarica rapida CC.
D: Cos'è un caricabatterie CA montato a parete e come funziona?
R: Un caricabatterie CA montato a parete è una stazione di ricarica fissa per veicoli elettrici montata su una parete o su un piedistallo. Trae corrente alternata dalla rete elettrica dell’edificio, comunica con il veicolo attraverso il cavo di ricarica e fornisce in modo sicuro energia CA al caricabatterie di bordo del veicolo. Il caricabatterie integrato converte quindi l'alimentazione CA in corrente continua per caricare la batteria ad alta tensione. I caricabatterie AC da parete AMPPAL seguono lo standard Control Pilot IEC 61851, che monitora costantemente la connessione e regola la corrente di carica in base alla richiesta del veicolo e alla capacità del caricabatterie. Questo design rende i pensili fissi più sicuri e potenti rispetto ai cavi di ricarica portatili.
D: Quanto tempo è necessario per caricare un veicolo elettrico con un caricabatterie CA montato a parete?
R: Il tempo di ricarica dipende dalla potenza in uscita del caricabatterie, dal caricabatterie di bordo del veicolo, dalle dimensioni della batteria e dallo stato di carica attuale. In linea generale, un caricabatterie da 7,2 kW può fornire circa 7,2 kWh all’ora. Se un veicolo ha una batteria utilizzabile da 60 kWh, una ricarica completa da scarica richiederebbe circa 8-9 ore. Un caricabatterie da 11 kW riduce il tempo a circa 5,5-6 ore, mentre un caricabatterie da 22 kW può ridurlo a meno di 3 ore se il veicolo supporta la ricarica CA da 22 kW. La maggior parte dei conducenti non effettua la ricarica a vuoto, quindi le sessioni nel mondo reale con un caricabatterie CA montato a parete sono spesso più brevi. AMPPAL consiglia di dimensionare il caricabatterie in base alla velocità di ricarica CA massima del veicolo e alla capacità elettrica disponibile.
D: È possibile installare un caricabatterie CA montato a parete all'esterno?
R: Sì, tutti i caricabatterie CA montati a parete AMPPAL hanno un grado di protezione IP65, il che significa che sono ermetici alla polvere e protetti contro i getti d'acqua provenienti da qualsiasi direzione. Hanno anche un grado di impatto IK10 e possono funzionare a temperature da -30°C a +50°C. L'installazione all'esterno richiede un'alimentazione elettrica dedicata resistente alle intemperie, pressacavi adeguati e una superficie di montaggio adeguata. Il caricabatterie deve essere posizionato in modo tale che il connettore sia protetto dall'acqua stagnante diretta e che il cavo non crei pericolo di inciampo. Un elettricista qualificato dovrà ispezionare il sito e installare l'unità secondo le normative locali.
D: Di quale alimentazione elettrica ho bisogno per un caricabatterie CA montato a parete AMPPAL?
R: Un caricabatterie da 7,2 kW generalmente necessita di un'alimentazione monofase da 230 V con potenza nominale di 32 A. Un caricabatterie da 11 kW utilizza in genere un'alimentazione trifase da 400 V a 16 A, sebbene alcune installazioni monofase possano essere configurate per una corrente inferiore. Un caricabatterie da 22 kW richiede un'alimentazione trifase da 400 V a 32 A. Il quadro elettrico deve disporre di un interruttore automatico dedicato di valore nominale corretto e il cablaggio deve essere dimensionato per gestire il carico continuo. Le unità AMPPAL hanno impostazioni di corrente regolabili, quindi se la fornitura esistente è limitata, il caricabatterie può essere impostato su un livello di potenza inferiore per evitare di sovraccaricare il pannello. Il bilanciamento dinamico del carico può essere utilizzato anche per ridurre automaticamente la corrente di carica quando i carichi degli altri nuclei domestici sono elevati.
D: I caricabatterie CA da parete AMPPAL sono compatibili con tutti i veicoli elettrici?
R: I caricabatterie CA montati a parete AMPPAL sono compatibili con tutti i veicoli elettrici che supportano la ricarica CA tramite un connettore di tipo 2, che è lo standard in Europa e per la maggior parte dei veicoli dotati di CCS a livello globale. Sono disponibili versioni con connettore di tipo 1 per i veicoli che utilizzano lo standard SAE J1772, come alcuni modelli più vecchi o importati. Il processo di ricarica è regolato da standard internazionali, quindi finché il connettore fisico corrisponde, il caricabatterie e il veicolo negozieranno automaticamente la corrente e la tensione appropriate. Se un veicolo ha una velocità di ricarica CA massima inferiore all’uscita del caricabatterie, il caricabatterie fornirà semplicemente la velocità inferiore.
D: Quali funzionalità intelligenti includono i caricabatterie CA montati a parete AMPPAL?
R: I caricabatterie CA a parete AMPPAL sono dotati di Wi-Fi ed Ethernet integrati, con connettività cellulare 4G opzionale. Attraverso l’app AMPPAL, gli utenti possono programmare sessioni di ricarica per sfruttare tariffe elettriche più basse, monitorare l’energia in tempo reale, monitorare il consumo di energia nel tempo e controllare l’accesso tramite carte RFID. I modelli commerciali supportano OCPP 1.6J, consentendo loro di essere integrati in una piattaforma di gestione della ricarica di terze parti per fatturazione, diagnostica remota e gestione del carico. Il firmware del caricabatterie può essere aggiornato via etere e tutte le comunicazioni sono crittografate per proteggere i dati dell'utente.
D: Quali protezioni di sicurezza sono integrate in un caricabatterie CA montato a parete AMPPAL?
R: I caricabatterie CA montati a parete AMPPAL includono più livelli di protezione. La protezione da sovracorrente impedisce al caricabatterie di assorbire più corrente di quella che il circuito può gestire. La protezione da sovratensione e sottotensione protegge dalle anomalie della rete. Il rilevamento dei guasti a terra e il rilevamento della corrente residua proteggono dalle scosse elettriche. La protezione contro le sovratensioni protegge l'elettronica dai picchi di tensione. I sensori di temperatura riducono la potenza se il caricabatterie si surriscalda. Per i sistemi di messa a terra TN-C-S, il rilevamento dei guasti PEN interrompe la ricarica in caso di perdita della terra protettiva e del conduttore neutro. La custodia IP65 aggiunge protezione contro polvere e acqua e la classificazione IK10 protegge dagli urti. Queste funzionalità lavorano insieme per rendere il caricabatterie sicuro per l'uso interno ed esterno.
D: Posso gestire più caricabatterie CA montati a parete in un'unica posizione?
R: Sì, è possibile raggruppare e gestire più caricabatterie CA AMPPAL montati a parete come una rete. In una casa con due veicoli elettrici, entrambi i caricabatterie possono essere controllati da un account dell'app AMPPAL. In ambienti commerciali o residenziali con più unità, OCPP 1.6J consente a un sistema di gestione centrale di monitorare ciascuna unità, impostare diversi livelli di accesso ed eseguire ripristini remoti. La gestione del carico su più caricabatterie impedisce che la corrente totale superi la fornitura disponibile del sito. Ciò è particolarmente utile nei condomini, nei luoghi di lavoro e nei depositi di flotte dove potrebbe essere necessario ricaricare più veicoli contemporaneamente.
D: In cosa differisce un caricabatterie CA montato a parete da un caricabatterie rapido CC?
R: Un caricabatterie CA montato a parete fornisce corrente alternata al caricabatterie di bordo del veicolo, che la converte in corrente continua per la batteria. I caricabatterie CA funzionano generalmente a livelli di potenza compresi tra 3,7 kW e 22 kW, rendendoli adatti alla ricarica per diverse ore. Un caricabatterie rapido CC bypassa il caricabatterie di bordo del veicolo e fornisce corrente continua a una potenza molto più elevata, spesso da 50 kW a 350 kW, consentendo una ricarica dell’80% in 20-40 minuti per i veicoli compatibili. Le unità CA montate a parete sono significativamente meno costose da acquistare, installare e utilizzare e sottopongono meno stress alla batteria durante le ricariche frequenti. Per l'uso quotidiano a casa o al lavoro, un caricabatterie CA montato a parete è quasi sempre la scelta più pratica ed economica.
D: Che manutenzione richiede un caricabatterie CA montato a parete AMPPAL?
R: I requisiti di manutenzione sono minimi. Il caricabatterie deve essere ispezionato periodicamente per individuare eventuali danni visibili al cavo, al connettore e alla custodia. I pin del connettore devono essere mantenuti puliti e asciutti e il cavo deve essere riposto sul gancio integrato quando non viene utilizzato. L'RCD o l'RCBO esterno nel quadro elettrico deve essere testato secondo le normative locali, solitamente ogni sei mesi. AMPPAL consiglia un'ispezione professionale una volta all'anno per installazioni commerciali o unità utilizzate in ambienti difficili. Gli aggiornamenti del firmware vengono forniti in remoto tramite l'app o la piattaforma OCPP, quindi normalmente non è necessaria alcuna assistenza fisica.
