Le implementazioni di stoccaggio dell’energia tramite batterie su larga scala comportano tradizionalmente un ampio lavoro di assemblaggio in loco, con conseguenti rischi di pianificazione, errori di cablaggio e tempistiche di messa in servizio prolungate per i team di progetto.Sistema di accumulo dell'energia tramite batterie containerizzate su scala industrialefornisce unità di storage di classe megawatt pre-testate e integrate in fabbrica, pronte per il posizionamento e il collegamento in loco. Questo articolo ne esplora le varianti a doppia capacità, l'architettura di sicurezza integrata, i flussi di lavoro di produzione, il feedback reale sui progetti e le considerazioni chiave per gli sviluppatori e i team EPC che valutano le risorse di stoccaggio energetico in formato container.
In questa pagina: fai clic sui collegamenti per passare alla sezione

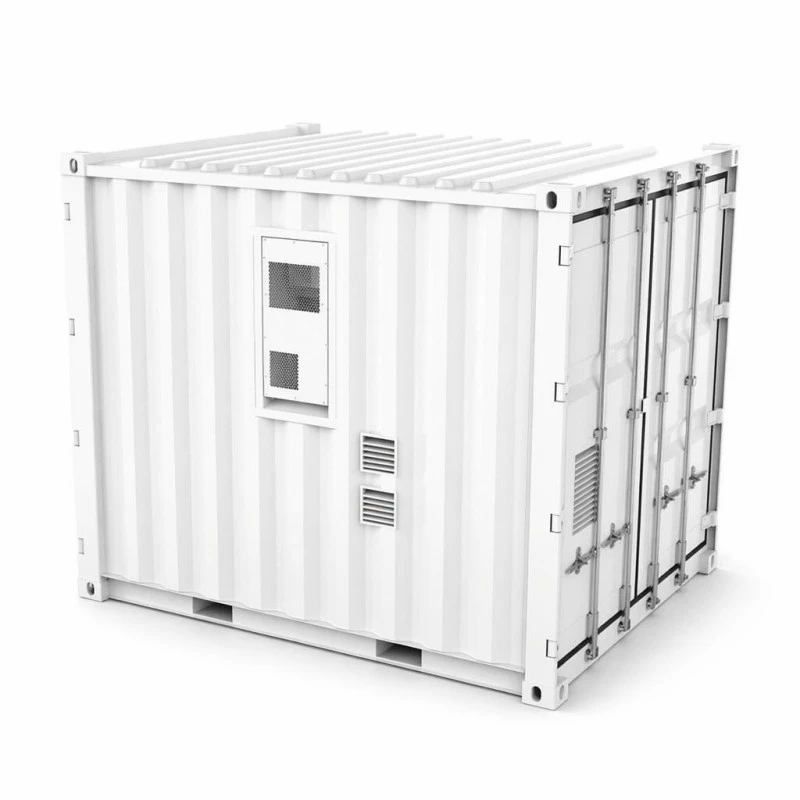

1. Cosa arriva sul camion per i progetti di stoccaggio basati su container
I progetti di stoccaggio convenzionali in megawattora eseguono la maggior parte delle attività di assemblaggio in loco. I pacchi batteria vengono consegnati su pallet, le strutture rack vengono montate localmente, grandi volumi di cavi sul campo vengono instradati e collegati e gran parte del programma di messa in servizio viene impiegato per risolvere gli errori di cablaggio introdotti durante l'installazione sul campo.Sistema di accumulo dell'energia tramite batterie containerizzate su scala industrialeinverte questa tipica sequenza di progetto.
Il set completo di pacchi batteria, hardware per la circolazione termica raffreddato ad aria, doppi gruppi antincendio e cablaggio di monitoraggio completo sono completamente integrati negli stabilimenti di fabbrica situati a Yueqing. Ogni sottosistema viene sottoposto a test combinati a livello di sistema prima della spedizione all'interno dell'involucro da 3048*2438*2591 millimetri. Una volta consegnato nei locali del progetto, il personale del sito posiziona il container su piattaforme di cemento predisposte, fa passare il cablaggio CC con ingresso dal basso verso l'hardware PCS ed EMS del sito, quindi procede alle attività di messa in servizio. Spostando l'assemblaggio e la convalida del sistema nei flussi di lavoro di fabbrica, queste attività critiche non occupano più la sequenza temporale del percorso critico del progetto, rappresentando la proposta di valore fondamentale per la selezione di una soluzione in stile container rispetto ai sistemi di storage discreti basati su rack.
2. Panoramica delle due varianti di capacità e parametri tecnici principali
Lo stesso ingombro del contenitore fisico supporta due distinte configurazioni di capacità energetica, 1060 kWh e 1215 kWh. L'ingegneria civile del progetto, le specifiche della piattaforma di cemento e i piani di sollevamento della gru rimangono invariati indipendentemente dalla variante selezionata, semplificando il lavoro di preparazione del cantiere prima della costruzione. L'architettura delle stringhe differisce per ciascuna configurazione: 48 pacchi batteria implementano la topologia 4P264S per 1.060 kWh (844,8 V CC nominali) e 55 pacchi implementano la topologia 5P242S che fornisce 1.215 kWh (774,4 V CC nominali). Entrambe le varianti mantengono l'output entro la finestra operativa ampiamente accettata di 680-950 V CC, compatibile con la maggior parte delle principali piattaforme hardware PCS su larga scala.
La corrente di carica e scarica standard è pari a 200 A per entrambe le versioni che funzionano a una velocità di 0,5 °C, allineando l'uscita lato CC con i requisiti tipici dell'architettura del bus di progetto. L'efficienza massima a livello di sistema raggiunge l'88% misurato su un ciclo completo di carica-scarica, compreso il consumo di energia ausiliaria anziché i parametri relativi alla sola batteria. Le prestazioni di ciclo di vita superano gli 8.000 cicli in condizioni ambientali di 0,5 °C e 25 gradi Celsius, pur mantenendo una capacità energetica minima dell'80%, e gli intervalli di temperatura ambiente operativa sono compresi tra 0 °C e +50 °C, corrispondenti alla gestione termica del condizionamento dell'aria interno del contenitore.
| Categoria | Parametro | Modello da 1060kWh | Modello da 1215kWh |
|---|---|---|---|
| Lato CC | Capacità nominale | 1060 kWh | 1215 kWh |
| Tipo di cella | LFP 3,2 V/314 Ah | LFP 3,2 V/314 Ah | |
| Stringa del sistema batteria | 4P264S | 5P242S | |
| Specifica della CONFEZIONE | 70,4V314Ah | 70,4V314Ah | |
| NO. di PACCHETTI | 48 PZ | 55 PZ | |
| Voltaggio nominale | 844,8 V CC | 774,4 V CC | |
| Intervallo di tensione | 680~950 VCC | 680~950 VCC | |
| Corrente di carica/scarica standard | 200A | 200A | |
| Parametri di sistema | Efficienza del sistema | Efficienza MAX 88% a 0,5°C / 1 carica 1 scarica | Efficienza MAX 88% a 0,5°C / 1 carica 1 scarica |
| Durata del sistema | >8000 volte (0,5°C@25°C) Tasso di ritenzione energetica ≥ 80% | >8000 volte (0,5°C@25°C) Tasso di ritenzione energetica ≥ 80% | |
| Metodo di cablaggio | Ingresso dal basso CC | Ingresso dal basso CC | |
| Velocità di carica e scarica | 0,5 CP | 0,5 CP | |
| Metodo di gestione termica | Climatizzatore intelligente raffreddato ad aria | Climatizzatore intelligente raffreddato ad aria | |
| Protocollo di comunicazione | CAN/Eth/RS485 (4G opzionale) | CAN/Eth/RS485 (4G opzionale) | |
| Sistema di protezione antincendio | Aerosol e perfluoroesanone | Aerosol e perfluoroesanone | |
| Grado di protezione IP | IP54 | IP54 | |
| Dimensioni del prodotto | 3048*2438*2591 mm | 3048*2438*2591 mm | |
| Peso del prodotto | 9500 kg | 10500 kg | |
| Requisiti ambientali | Intervallo di temperatura operativa | 0°C~+50°C | 0°C~+50°C |
| Intervallo di umidità operativa | 0~95%RH (senza condensa) | 0~95%RH (senza condensa) | |
| Altitudine operativa | 2000 m (>2000 m declassamento) | 2000 m (>2000 m declassamento) | |
| Certificazione | CONFEZIONE: CE ROHS UN38.3 Scheda di sicurezza | CONFEZIONE: CE ROHS UN38.3 Scheda di sicurezza | |
| Garanzia | 5 anni | 5 anni |
3. Siti di distribuzione mirati per lo storage containerizzato su scala industriale
Diversi scenari applicativi del mondo reale traggono vantaggio dallo stoccaggio di batterie preintegrate su scala megawatt. I parchi industriali che registrano picchi di carico serali da due a quattro ore possono sfruttare le risorse di stoccaggio per modificare i modelli di consumo in risposta ai regimi tariffari relativi ai tempi di utilizzo. Per i siti che dipendono da generatori diesel, una variante da 1.060 kWh può sostenere carichi industriali moderati durante i tipici periodi di interruzione senza una logistica complessa per la fornitura di carburante.
I siti di energia rinnovabile, compresi i parchi solari e gli impianti eolici, utilizzano questi contenitori per stabilizzare la produzione e catturare la produzione che altrimenti verrebbe ridotta. Gli operatori della rete di distribuzione possono differire i costosi aggiornamenti dell'hardware della sottostazione implementando il peak shaving dell'alimentatore per periodi operativi limitati. Le località minerarie remote e i progetti su isole rappresentano un’altra soluzione chiave; locali batterie appositamente costruiti in loco si rivelano spesso poco pratici, rendendo la consegna tramite container convalidati in fabbrica il percorso di implementazione più affidabile. Quando si valuta l'hardware di storage per questi casi d'uso su larga scala,Sistema di accumulo dell'energia tramite batterie containerizzate su scala industrialeoffre un'opzione pronta per l'implementazione che evita un lungo assemblaggio del sistema in loco.
4. Flusso di lavoro per portare online un progetto di storage prefabbricato
L'esecuzione del progetto inizia con la preparazione delle opere civili. Gli appaltatori costruiscono piattaforme piatte in cemento progettate per gestire carichi puntuali di 9.500-10.500 chilogrammi, installano trincee per cavi che conducono verso la posizione del container e mantengono uno spazio libero sufficiente per le funzioni di smaltimento del calore del condizionatore d'aria.
Le operazioni di sollevamento si basano su hardware standard per container, compresi i pezzi angolari. I team di progetto noleggiano attrezzature standard per il sollevamento con barre di sollevamento, eliminando la necessità di attrezzature di sollevamento prodotte su misura. Una singola operazione di posizionamento della gru posiziona l'unità completa sulla fondazione preparata.
La messa in servizio procede attraverso tre fasi distinte dopo il posizionamento. I tecnici completano il cablaggio lato CC tramite pressacavi con ingresso dal basso che si collegano all'hardware PCS fornito dal sito. Il passaggio successivo stabilisce l'handshake di comunicazione tra l'hardware di monitoraggio interno del container e le piattaforme EMS a livello di progetto, con CAN, Ethernet e RS485 disponibili, insieme alla funzionalità di accesso remoto 4G opzionale. Le attività di accettazione finale includono test funzionali del relè di protezione, convalida del ciclo di carica-scarica da 0,5 CP e verifica dell'accuratezza del reporting SOC. Con una preparazione civile adeguatamente completata, le attività di messa in servizio in loco generalmente richiedono due o tre giorni lavorativi dopo il posizionamento del container.
5. Architettura di sicurezza integrata e documentazione di certificazione
I doppi agenti antincendio indipendenti costituiscono un elemento centrale della progettazione della sicurezza. I sistemi aerosol agiscono all'interno delle singole confezioni e l'agente perfluoroesanone inonda l'intero contenitore. Questa strategia a doppio agente affronta gli eventi termici che si verificano su diverse scale fisiche, una configurazione sempre più richiesta nelle specifiche assicurative per i grandi impianti di stoccaggio di batterie.
La custodia per container con grado di protezione IP54 con cablaggio CC con ingresso dal basso resiste all'esposizione alla pioggia e alla polvere in loco, mantenendo i punti di penetrazione elettrica a basso profilo e ben protetti. I singoli pacchi batteria sono dotati di documentazione di conformità CE e RoHS. Le spedizioni del sistema completo includono la documentazione UN38.3 e MSDS essenziali per il trasporto internazionale, lo sdoganamento e i requisiti di assicurazione del progetto.
L'hardware di climatizzazione intelligente e modulato, raffreddato ad aria, mantiene i gruppi batteria all'interno di fasce operative di temperatura ristrette, anziché utilizzare un semplice controllo ciclico on-off. Le specifiche operative definiscono le condizioni ambientali da 0°C a +50°C, umidità 0‑95%RH senza condensa, più un'altitudine massima di 2000 metri con declassamento obbligatorio delle prestazioni al di sopra di questa soglia di elevazione. Ogni container completato viene sottoposto a cicli di carica-scarica su vasta scala da 0,5 CP con dati di registrazione a livello di pacco raccolti all'interno della fabbrica, prima che le porte del container vengano sigillate per la spedizione verso l'esterno.
6. Flusso di lavoro di produzione in otto fasi all'interno dello stabilimento di produzione di Yueqing
7. Controllo reale del dimensionamento critico per lo stoccaggio su scala di container
I team di progetto dovrebbero selezionare la variante di configurazione in base ai requisiti effettivi di dispacciamento invece di scegliere automaticamente l’opzione di maggiore capacità energetica. Mentre 1060kWh e 1215kWh condividono le dimensioni fisiche del contenitore, le tensioni nominali del bus differiscono in modo significativo. I team di progettazione devono verificare che l'hardware del PCS target supporti pienamente la finestra operativa di tensione dell'unità selezionata prima di finalizzare gli ordini di acquisto.
I sistemi termici raffreddati ad aria hanno confini ambientali definiti. I siti in cui si verificano temperature ambiente regolari superiori a +50°C o luoghi tropicali in cui l'hardware di condizionamento dell'aria funziona continuamente a carico massimo, possono ottenere una stabilità della temperatura delle celle superiore utilizzando alternative di conservazione raffreddate a liquido. I preventivi dei progetti includono indicazioni esplicite sull'adattamento ambientale anziché procedere solo con la consegna dell'hardware dopo la distribuzione.
L'hardware in formato container rappresenta una scarsa soluzione economica per i requisiti di stoccaggio totali inferiori a circa 500 kWh. I prodotti di stoccaggio su scala mobile offrono costi inferiori per il trasporto, le operazioni con le gru e le attività di installazione in sito per requisiti di capacità inferiori ed esistono linee di prodotti alternativi per affrontare questi progetti su scala.
8. Considerazioni su sollevamento, spedizione e dogana
I pesi unitari sono di 9500 kg (1060 kWh) e 10500 kg (1215 kWh). Il trasporto utilizza camion a pianale abbinati a gru su entrambe le estremità del viaggio di spedizione. L'hardware del carrello elevatore non ha una capacità di carico sufficiente per queste masse; i piani di allestimento e l'accesso alla gru in loco devono essere definiti prima dell'arrivo del camion presso la sede di destinazione.
Poiché i gruppi batteria sono precaricati, questi container vengono spediti come merci pericolose classificate UN3480. I team di produzione forniscono rapporti completi sui test UN38.3, documentazione MSDS e dichiarazioni di imballaggio per merci pericolose. I pianificatori del progetto dovrebbero preventivare circa una settimana in più di tempo di prenotazione per il porto di origine rispetto alle spedizioni standard di merci generali.
Le condizioni commerciali disponibili includono FOB Ningbo o Shanghai con opzioni CIF su richiesta. Ciascun container occupa uno spazio paragonabile a uno slot per container high-cube da 40 piedi. Il trasporto via terra all'interno del paese richiede lo sgombero del percorso per un'unità che misura circa 3 metri di larghezza e pesa più di 10 tonnellate.
9. Garanzia, mantenimento della capacità e supporto dell'assistenza sul campo
Una garanzia completa di cinque anni si applica a gruppi, gruppi di condizionamento dell'aria, hardware antincendio e sistemi di monitoraggio come un unico sistema completo consegnato. Le prestazioni di capacità sono garantite per un mantenimento dell'energia nominale minimo dell'80% operando secondo profili di cicli documentati di 0,5°C, con il monitoraggio del degrado che fa riferimento ai registri di riferimento dei test di accettazione in fabbrica.
I pacchi batteria supportano flussi di lavoro di manutenzione con sostituzione sul campo. I singoli pacchi degradati possono essere sostituiti entro poche ore lavorative senza richiedere lo smontaggio dell'intero contenitore o mettere fuori servizio il resto della stringa di batterie. L'accesso al monitoraggio remoto tramite CAN/Ethernet/RS485 e la connettività 4G opzionale consentono ai team di assistenza di recuperare set di dati operativi a livello di pacchetto, consentendo l'identificazione precoce di derive di capacità prima che gli operatori notino gli impatti sulle prestazioni.
Le attività di manutenzione annuale consigliate includono la pulizia del filtro dell'aria, la convalida della pressione degli agenti antincendio, la riverifica della coppia terminale e i test di capacità. L'hardware in confezione di ricambio viene spedito entro cinque-sette giorni lavorativi, su richiesta.
10. Errori comuni di preparazione del sito che ritardano le tempistiche del progetto
11. Appunti sul campo dal mondo reale dalle implementazioni globali di megawattora
Un’impresa di sviluppo immobiliare che opera a Tashkent, in Uzbekistan, ha installato un’unità da 1.060 kWh alla fine del 2024 a sostegno di un complesso commerciale che sfrutta le differenze tariffarie giorno-notte. Gli ingegneri del progetto hanno riferito che le operazioni generatrici di entrate sono iniziate solo nove giorni dopo che la gru aveva sollevato l'unità container dal trasporto a pianale. Il lavoro di installazione fisica è proceduto rapidamente; la maggior parte del tempo investito è stato dedicato al lavoro di configurazione della mappatura dei parametri EMS basato su RS485.
Uno sviluppatore di progetti solari ad Antananarivo, in Madagascar, ha abbinato la variante in container da 1.215 kWh agli impianti fotovoltaici esistenti. Il feedback sul sito ha evidenziato un carico di lavoro elevato del sistema di raffreddamento in circostanze operative locali con clima insulare ad alto calore. Il team di progetto ha richiesto una documentazione formale di declassamento a temperatura ambiente elevata prima di ordinare le unità successive.
Il personale degli appaltatori minerari con sede ad Almaty, in Kazakistan, ha implementato un'unità di stoccaggio in container che fornisce energia di riserva per l'infrastruttura dell'impianto di lavorazione. I supervisori elettrici del sito hanno elogiato il flusso di lavoro di posizionamento dei container a sollevamento singolo, ma hanno notato che la lunghezza delle code dei cavi di comunicazione montati in fabbrica richiedeva un aggiustamento, poiché il posizionamento del premistoppa con ingresso dal basso costringeva i percorsi della trincea dei cavi a estendersi di quattro metri in più rispetto a quanto originariamente previsto.
Per queste e altre implementazioni di stoccaggio energetico su larga scala,AMPPALfornisce hardware di storage in formato container costruito in fabbrica che serve numerosi mercati internazionali.
12. Domande frequenti
Qual è la differenza principale tra le due varianti di contenitore?
Le differenze riguardano la capacità totale di energia immagazzinata e l’architettura interna delle stringhe. La variante da 1060 kWh utilizza 48 pacchi configurati come 4P264S che forniscono 844,8 V CC nominali. La variante da 1215 kWh utilizza 55 pacchi disposti come 5P242S che forniscono 774,4 V CC nominali. Entrambi condividono dimensioni fisiche del contenitore esterno esattamente identiche.
Questa unità di storage in container include l'hardware PCS?
No. Questo hardware rappresenta una risorsa di archiviazione solo lato DC. Si collega esternamente ai sistemi PCS o EMS forniti dal progetto tramite interfacce CAN, Ethernet o RS485; La funzionalità di accesso remoto 4G può essere selezionata come configurazione opzionale.
Come viene trasportata a livello internazionale questa unità?
Spedisce merci classificate come merci pericolose UN3480 tramite merci a pianale piatto o in container. La documentazione completa del rapporto di prova UN38.3 e la scheda di sicurezza di sicurezza vengono fornite dal lato produttivo.
Quali sono le specifiche standard della corrente di carica-scarica?
Entrambe le varianti di contenitore funzionano con una corrente di carica-scarica standard di 200 A a una velocità di 0,5 CP e rimanendo entro la finestra di tensione di lavoro di 680-950 V CC.
Quanto tempo richiede normalmente la messa in servizio in loco?
Supponendo che le opere civili completate e la preparazione delle piazzole, il cablaggio CC, le strette di comunicazione e i test di accettazione con presenza di testimoni richiedano normalmente da due a tre giorni lavorativi.
Quale valore reale in termini di efficienza del sistema possono aspettarsi i team di progetto?
L'efficienza massima a livello di sistema raggiunge l'88% in condizioni di funzionamento a 0,5°C, misurata su un ciclo completo di carica più scarica e includendo tutto l'assorbimento di potenza del sistema ausiliario, non le misurazioni relative alla sola batteria.
Qual è la prestazione tipica del ciclo di vita?
Più di 8000 cicli a una temperatura inferiore a 0,5°C a una temperatura ambiente di 25 gradi Celsius, mantenendo una ritenzione di energia minima dell'80%. Le condizioni del sito a temperatura più elevata riducono le prestazioni pratiche di durata del ciclo ottenibili.
Quali tempi di consegna si applicano all'hardware di stoccaggio in container con specifiche standard?
Ciclo di produzione da trenta a quaranta giorni lavorativi per unità con specifiche standard. Le attività di prenotazione di merci pericolose al porto di origine aggiungono circa una settimana in più alla tempistica complessiva del programma di navigazione.
