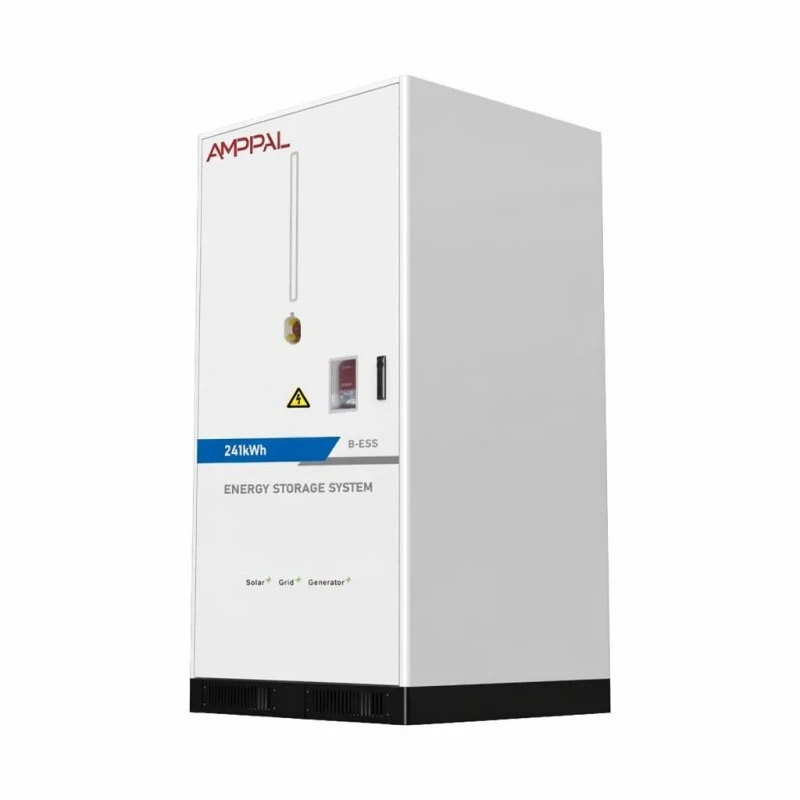

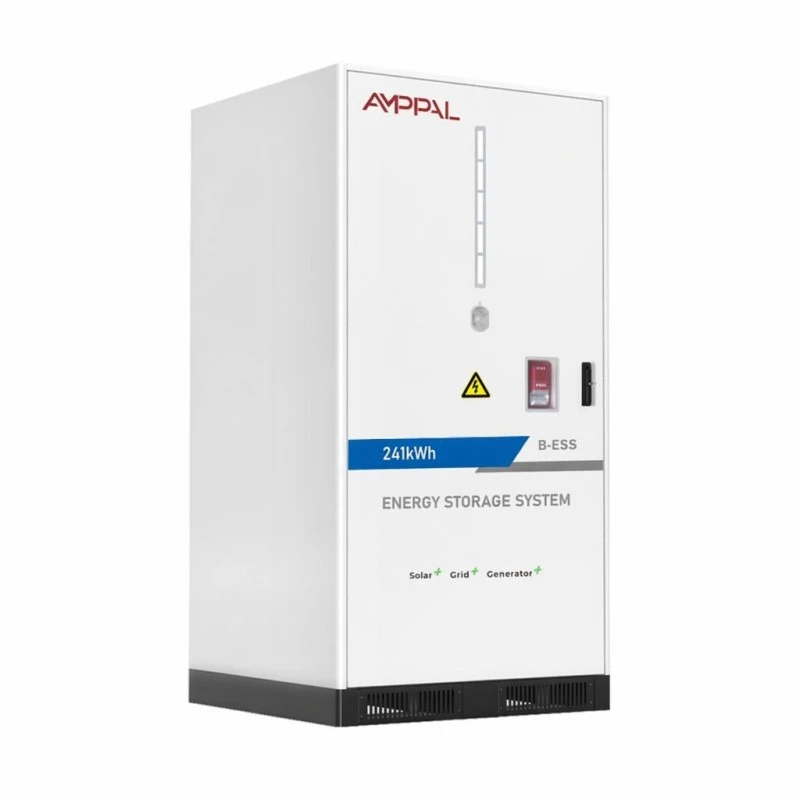

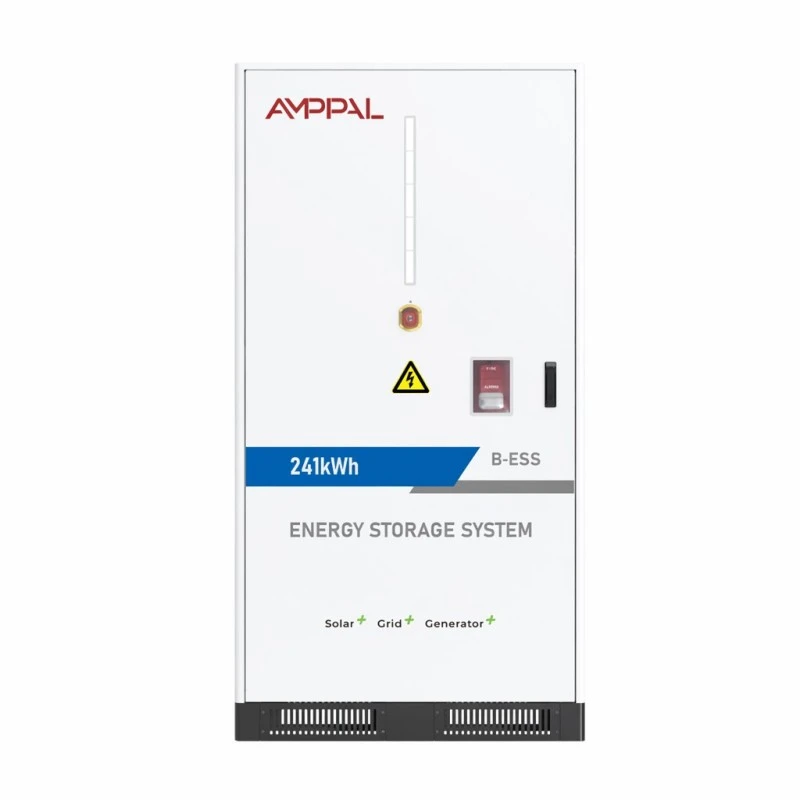

Sistema di accumulo di energia a batteria modulare da 225 kWh / 241 kWh per microreti commerciali

Un cluster di batterie non è un sistema di storage

Questo sistema di accumulo di energia a batteria modulare da 225 kWh/241 kWh per microreti commerciali viene fornito senza inverter interno. Nessuno schermo EMS, nessun terminale di rete: è il gruppo batteria lato CC e questa assenza è esattamente il motivo per cui gli integratori lo acquistano.

Un system integrator o un EPC ha spesso un marchio PCS preferito, un EMS a livello di impianto o un progetto container in cui la fase di conversione dell'energia è già appaltata. Acquistare una batteria con inverter integrato significa acquistare un secondo convertitore che non puoi utilizzare e pagare il lavoro di integrazione già svolto dalla fabbrica.

I cluster da 225 kWh e 241 kWh presentano un'interfaccia DC pulita su CAN, Ethernet o RS485, consentendo di collegare la risorsa di storage al proprio stack di conversione e controllo dell'energia. Mantieni l'architettura; forniamo l'energia.

Le due configurazioni e cosa corrispondono

225 kWh a 1P224S con una finestra operativa nominale di 716,8 V CC e una finestra operativa di 604 ~ 806 V CC; 241 kWh su 1P240S con 768 V CC nominale e 672~864 V CC.

Entrambi utilizzano celle LFP da 3,2 V/314 Ah in pacchi da 51,2 V/314 Ah – 14 pacchi per il cluster da 225 kWh, 15 per quello da 241 kWh – ed entrambi valutano la corrente standard da 150 A a 0,5 CP.

La finestra da 604~806 V CC è adatta alle piattaforme PCS costruite attorno a un bus CC da 600-800 V; la finestra da 672~864 V CC è adatta alla classe 750-900 V: verifica la corrispondenza prima di citare il progetto.

L'efficienza massima è dell'88% a 0,5°C con una carica e una scarica, ausiliari inclusi, quindi il tuo modello di andata e ritorno utilizza un numero di sistema reale.

La durata del ciclo è dichiarata in più di 8000 volte a 0,5°C e 25°C con almeno l'80% di ritenzione di energia: il numero di cui ha bisogno il tuo modello di recupero dell'investimento, con le relative condizioni allegate.

Climatizzatore intelligente raffreddato ad aria, protezione antincendio con aerosol e perfluoroesanone, IP54 e 2.050 kg in un armadio da 1.095*1.210*2.120 mm su entrambe le varianti.

Specifiche tecniche

Chi acquista un cluster nudo

Integratori con una linea PCS esistente: il cluster aggiunge storage al proprio catalogo senza un secondo SKU inverter da immagazzinare e supportare.

EPC che standardizzano un partner per le batterie in diversi siti: stesso armadio da 2.050 kg, stessa interfaccia di comunicazione, stesso elenco di pezzi di ricambio ovunque.

Progetti di conversione di impianti fotovoltaici in sistemi di accumulo accoppiati in corrente continua, dove il cluster si trova sul bus CC dell'inverter esistente e il vecchio inverter mantiene il suo ruolo.

Progetti container in cui il PCS viene acquistato separatamente dal cliente e la batteria deve arrivare come unità testata in fabbrica e certificata in modo indipendente.

Build di backup per siti minerari e industriali in cui l'architettura di controllo è proprietaria e vi si inserisce solo un componente DC.

Abbinabile e impilabile con il tuo PC

Il primo controllo è la tensione. La finestra operativa del cluster - 604~806 V CC o 672 ~ 864 V CC a seconda del modello - deve rientrare nell'intervallo di ingresso CC del PCS con un margine su entrambe le estremità, poiché la batteria percorre l'intero intervallo tra la carica scarica e quella completa.

Il secondo controllo è la stretta di mano. Il cluster parla CAN, Ethernet e RS485 di serie con 4G opzionale per l'assistenza remota; il tuo EMS ne parla uno o ottiene un gateway di protocollo. Pubblichiamo la mappa del registro con il pacchetto di documentazione in modo che il tuo tecnico di controllo possa mappare SOC, limiti di corrente e allarmi di protezione senza una chiamata in fabbrica.

La capacità aumenta aggiungendo cluster, non riorganizzando le scaffalature. Un secondo cluster da 241 kWh dello stesso modello si collega allo stesso bus CC in parallelo (la condizione è la tensione nominale corrispondente) e l'EMS del sito li aggrega come due sorgenti CC. La potenza rimane limitata dal PCS; scala di energia in passi di 225 o 241kWh.

Il fascicolo di sicurezza e certificazione

La protezione antincendio è a due fasi: aerosol a livello della confezione, perfluoroesanone per il volume dell'armadio: la configurazione che gli assicuratori ora si aspettano dalle batterie commerciali.

I PACK portano CE e RoHS; l'attrezzatura viene fornita con UN38.3 e MSDS, ovvero la documentazione che le dogane e gli assicuratori del sito chiedono di vedere.

Involucro IP54 con ingresso DC dal basso, che separa l'area dei pressacavi elettrici dal vano imballo all'interno dell'armadio.

L'aria condizionata intelligente raffreddata ad aria mantiene i pacchi da 14-15 in una fascia di temperatura ristretta; il controllore modula i ventilatori in funzione della temperatura della cella.

L'intervallo operativo è compreso tra 0°C e +50°C, 0-95% di umidità relativa senza condensa, 2.000 m di altitudine con declassamento superiore: conferma che il tuo sito sia al suo interno prima di firmare.

Ogni cluster completa un test ciclico di fabbrica completo da 0,5 CP con registrazione a livello di pacchetto e il rapporto di accettazione viene fornito con l'unità.

Come viene assemblato il cluster a Yueqing

1. Ingresso celle: le celle LFP da 314 Ah vengono campionate per capacità e resistenza interna prima dell'inizio della costruzione.

2. Assemblaggio del pacco — I pacchi da 51,2 V/314 Ah sono saldati, cablati e dotati di BMS del pacco, quindi sottoposti a test di isolamento.

3. Fabbricazione del mobile: la lamiera d'acciaio è tagliata a CNC, piegata, saldata e verniciata a polvere con protezione dalla corrosione.

4. Racking: i pacchi vengono installati nella stringa 1P224S o 1P240S con il bus CC serrato e controllato.

5. Sistemazione termica e antincendio: condizionatore d'aria, condutture, generatori di aerosol e sistema perfluoroesanone installati e testati.

6. Cablaggio di controllo: il controller del cluster, i gateway di comunicazione e il pressacavo di ingresso inferiore CC sono terminati e verificati.

7. Test di accettazione: carica e scarica da 0,5 CP con tensione e temperatura a livello di pacco registrate rispetto al numero di serie.

8. Imballaggio: l'armadio da 2.050 kg è fissato a un pallet rinforzato, sono montati indicatori d'urto e imballato per il trasporto.

Quale cluster e quanti

Scegli prima il modello in base alla finestra di tensione del tuo PCS e poi il tuo obiettivo energetico. Un bus CC da 750-900 V punta al cluster da 241 kWh (672~864 V CC); un bus da 600-800 V punta all'unità da 225 kWh (604~806 V CC). Forzare un disadattamento di tensione significa declassare la batteria o l’inverter, ed entrambi compromettono il recupero dell’investimento.

Quindi contare i cluster rispetto alla finestra di spedizione: ogni cluster da 225 kWh fornisce 150 A standard al bus, quindi l'energia utile in una finestra di due ore è ciò che converte il PCS, non la targa.

Sii onesto riguardo alla forma dell'appalto. Se il tuo progetto non ha ancora PCS né EMS, un semplice cluster è il punto di partenza sbagliato: un armadio o un container integrato della stessa gamma di fabbrica raggiungerà la messa in servizio più velocemente. Il cluster è per gli acquirenti che già possiedono il resto dello stack.

Domande da porre a un preventivo di cluster

Richiedi la finestra di tensione, non solo quella nominale. Un cluster indicato come "768V" può comunque essere inutile se il PCS si aggancia a 850 V e il pacco si carica a 864 V.

Chiedi se la mappa del registro delle comunicazioni viene fornita con l'unità o solo dopo una revisione NDA: la nostra è nel pacchetto di documentazione.

Chiedere come viene organizzata la protezione antincendio: qui sono presenti sia aerosol che perfluoroesanone; un preventivo per agente singolo modifica la tua pratica assicurativa.

Chiedere se la dichiarazione del ciclo indica velocità, temperatura e ritenzione: "8000 cicli" senza condizioni non è una specifica.

Termini commerciali: 25-35 giorni lavorativi per i cluster standard, cinque anni di garanzia, MOQ un'unità per il lavoro di integrazione del prototipo.

Spedizione di un cluster da 2.050 kg

L'armadio misura 1.095*1.210*2.120 mm e pesa 2.050 kg in entrambe le varianti, quindi si sposta su un pallet rinforzato con tasche per carrello elevatore e punti di sollevamento per una gru dove il cantiere ne ha bisogno.

Con la batteria installata, la spedizione è merce pericolosa UN3480: prepariamo il rapporto UN38.3 e la scheda di sicurezza, e dovresti aggiungere circa una settimana di tempo di prenotazione DG all'origine.

I termini sono FOB Ningbo o Shanghai con CIF su richiesta. Un gruppo per compartimento di camion rappresenta il carico pratico per il trasporto su strada; due sono adatti a un container da 20 piedi con rinforzi se il percorso lo consente.

Impegno di servizio e capacità

Garanzia di cinque anni su gruppi, aria condizionata, sistema antincendio e controller del cluster come un'unica unità consegnata.

Il mantenimento della capacità è garantito all'80% con il ciclo dichiarato di 0,5°C, confrontato con il registro di accettazione in fabbrica.

I pacchetti sono scambiabili sul campo: un pacchetto debole viene sostituito in poche ore con il resto della corda intatto e il BMS si riequilibra al riavvio.

La diagnostica remota su CAN/Eth/RS485 (4G opzionale) consente ai nostri ingegneri di leggere i dati a livello di pacco e di segnalare la deriva prima che vengano visualizzati nei report energetici del sito.

Il servizio annuale copre la pulizia del filtro, i controlli della pressione antincendio, la verifica della coppia e un funzionamento della capacità; i pacchi di ricambio vengono spediti entro 5-7 giorni lavorativi.

Errori di integrazione che vediamo ripetuti

Sbagliato: collegare il cluster a un PCS la cui finestra DC si sovrappone appena all'autonomia della batteria. A destra: verificare che 604~806VDC o 672~864VDC si trovino all'interno della finestra PCS con margine su entrambe le estremità.

Sbagliato: mescolare cluster da 225kWh e 241kWh su un autobus. A destra: le unità in parallelo devono essere dello stesso modello affinché le tensioni nominali coincidano.

Sbagliato: lasciare il pressacavo di ingresso inferiore DC accessibile al deflusso dell'acqua. A destra: sigillare il pressacavo al momento dell'installazione e mantenere libera l'area dello zoccolo.

Sbagliato: supporre che IP54 significhi esposizione all'aperto ovunque. Giusto: tollera la polvere e gli spruzzi, non l'acqua stagnante: tieni il grappolo lontano da terreni soggetti a inondazioni.

Sbagliato: saltare il test della mappa di comunicazione prima di dare energia. A destra: esegui un handshake CAN/RS485 a livello di banco con il tuo EMS prima che il cluster sia collegato al bus.

Cosa riportano gli integratori

Un integratore di sistema a Dubai ha accoppiato il cluster da 241 kWh con un PCS da 500 kW per un progetto alberghiero all'inizio del 2025. Il loro ingegnere capo ha affermato che la mappa del registro CAN ha permesso loro di completare la mappatura EMS in un pomeriggio e che il rapporto del test di fabbrica ha reso semplice la revisione dei documenti da parte dell'autorità locale, sebbene le code dei cavi CC fossero più corte rispetto alla loro pratica standard, quindi hanno aggiunto una scatola di giunzione.

Un EPC a Città del Capo ha standardizzato il cluster da 225 kWh in tre siti di vendita al dettaglio. Il responsabile dell'approvvigionamento ha notato che l'armadio identico da 2.050 kg e l'elenco comune dei pezzi di ricambio hanno semplificato la logistica del sito, mentre il personale addetto alla messa in servizio si è lamentato del fatto che il pannello di accesso per il servizio del condizionatore d'aria si trova sul lato rivolto verso il muro nella loro disposizione preferita.

Un appaltatore minerario a Medellin, in Colombia, gestisce due cluster da 241 kWh su un autobus DC dietro un sistema diesel-ibrido. Il loro ingegnere di controllo ha confermato che la configurazione parallela corrispondeva al SOC pubblicizzato e ha chiesto un'opzione di antenna WiFi più lunga in modo che la diagnostica del cluster raggiungesse la sala di controllo senza cavo.

Risposte che gli integratori chiedono prima di firmare

D: Il PC è incluso?

R: No, questo è il gruppo batteria lato CC. Si trasmette al PCS/EMS tramite CAN, Ethernet o RS485 (4G opzionale).

D: A quali tensioni PCS corrisponde?

R: Il cluster da 225 kWh copre 604~806 V CC; i 241kWh si estendono su 672~864VDC. Controlla la finestra del tuo PCS DC rispetto alla portata.

D: Posso eseguire due cluster in parallelo?

R: Sì, cluster dello stesso modello sullo stesso bus CC, tensione nominale corrispondente, aggregati dal sistema EMS del sito.

D: Qual è la corrente standard?

R: 150 A per cluster a una velocità di 0,5 CP; the PCS defines the power, the cluster defines the energy.

D: Qual è l'efficienza di andata e ritorno?

R: Massimo 88% a 0,5°C con una carica e una scarica, ausiliari inclusi.

D: Quanto dureranno le celle?

R: Oltre 8000 cicli a 0,5°C e 25°C con ritenzione minima dell'80%; temperature ambiente più elevate lo accorciano.

D: Funziona con un EMS di terze parti?

R: Sì, la mappa del registro fa parte del pacchetto di documentazione, quindi il tuo tecnico può integrarla senza una chiamata in fabbrica.

D: Qual è il tempo di consegna?

R: 25-35 giorni lavorativi per i cluster standard, più circa una settimana per la prenotazione delle merci pericolose all'origine.
