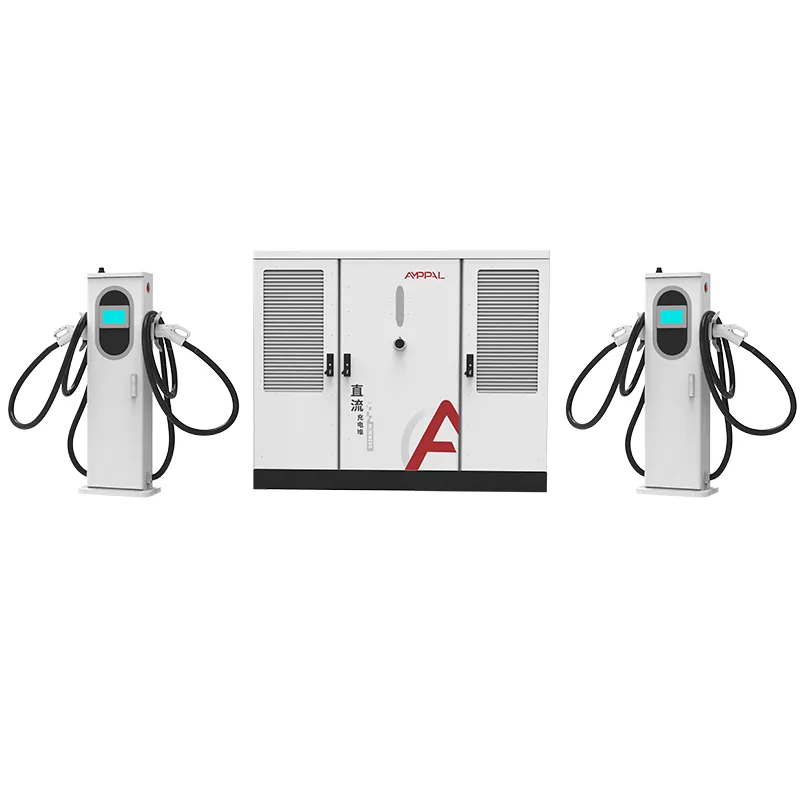

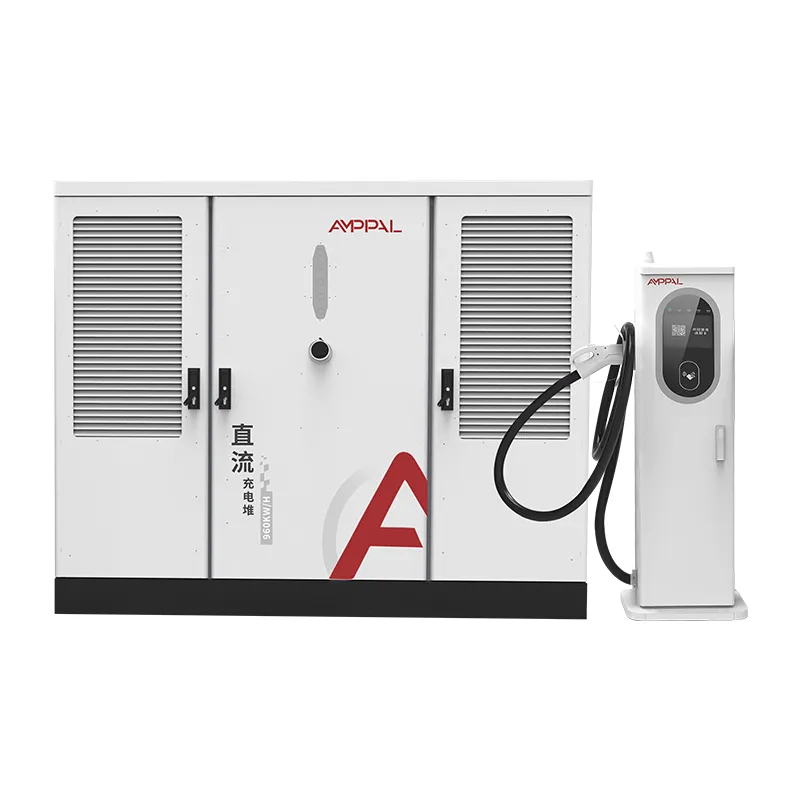

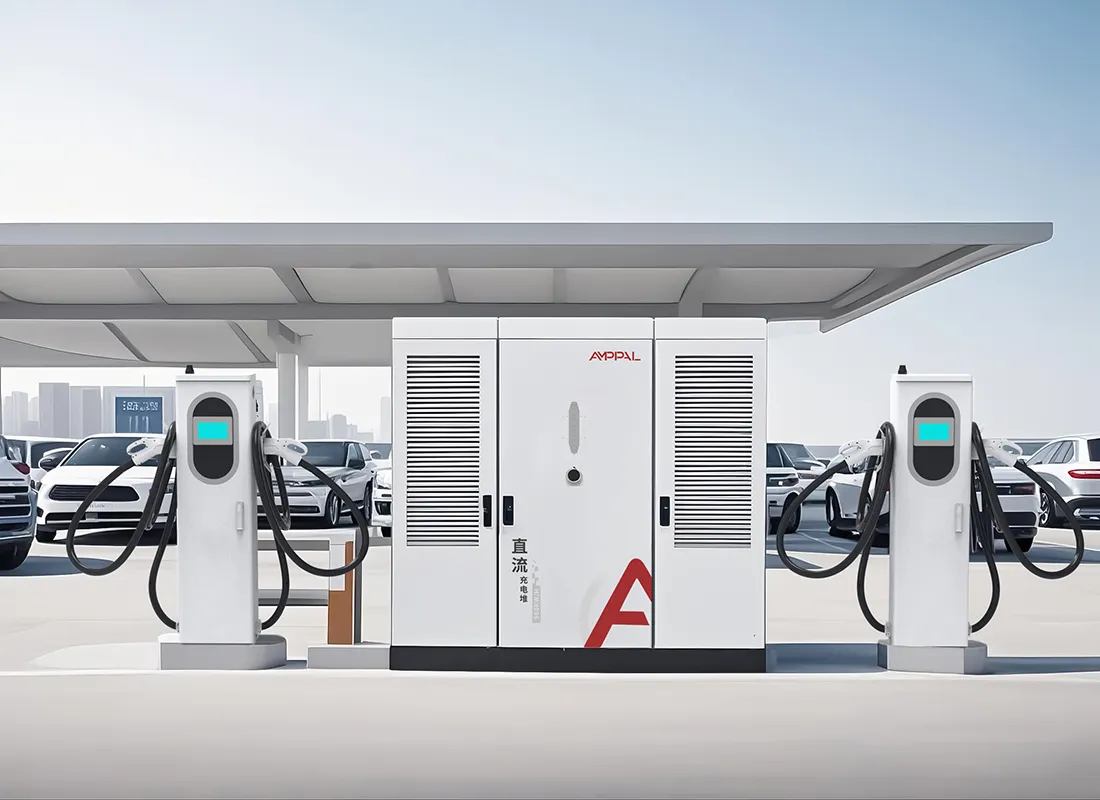

Sistema di ricarica per veicoli elettrici CC diviso ad alta potenza da 800 kW per hub di ricarica commerciali

Cosa coprono effettivamente i certificati UL

Il Nord America non accetta il marchio CE come prova che un caricabatterie sia sicuro da installare. Accetta un elenco e per le apparecchiature di ricarica rapida CC tale elenco è UL.

Questo sistema split da 800 kW è conforme allo standard UL 2202-2022, lo standard per le apparecchiature dei sistemi di ricarica dei veicoli elettrici, e UL 2231-2, lo standard per il sistema di protezione del personale che protegge l'operatore dalle scosse elettriche. Entrambi sono stampati sulla targhetta ed entrambi sopravvivono all'ispezione dell'autorità competente.

Questa pagina spiega i due standard, la progettazione dell'ingresso nordamericano da 480 V e i punti di conformità che impediscono la rielaborazione dei progetti.

Dovremmo essere diretti su cosa non è questa pagina: non è una consulenza legale e i codici locali variano a seconda dello stato e della contea. Si tratta di un quadro pratico di come un sistema quotato da 800 kW superi gli ostacoli che vediamo più spesso nei progetti statunitensi e canadesi.

Accesso al mercato nordamericano: UL vs CE

La differenza tra un marchio CE e un elenco UL non è un documento cartaceo. La questione è se l'apparecchiatura può essere installata e assicurata legalmente.

Il CE è un'autodichiarazione del produttore; UL è un elenco di terze parti supportato da ispezioni di fabbrica e audit di follow-up.

La maggior parte delle giurisdizioni, dei servizi pubblici e degli assicuratori statunitensi richiedono un elenco di laboratori di analisi riconosciuti a livello nazionale, che solo CE non fornisce.

UL 2202-2022 copre l'apparecchiatura del sistema di ricarica nel suo complesso: involucro, cablaggio, circuiti di ingresso e circuiti di uscita.

UL 2231-2 copre il sistema di protezione del personale, la catena di interblocco di sicurezza tra il connettore e l'uscita CC.

Con entrambe le inserzioni, il sistema da 800 kW è pronto per essere autorizzato senza una valutazione tecnica personalizzata nella maggior parte degli stati.

Per il Canada, la stessa attrezzatura può essere valutata rispetto alle controparti CSA; i nostri file UL supportano questo percorso.

Specifiche tecniche

Siti statunitensi e canadesi costruiti per 800 kW

Stazioni di corridoio interstatale dove esiste già un servizio trifase a 480 V e la capacità contrattuale è di 800 kW.

Aree di sosta e aree di sosta per camion che fanno offerte NEVI o programmi finanziati dallo stato che richiedono attrezzature elencate.

Cantieri aziendali e flotte che sostituiscono le infrastrutture diesel con la ricarica CC ad alta potenza.

Luoghi di shopping e di intrattenimento con ampi parcheggi e un unico trasformatore dedicato.

Progetti pilota di utility che dimostrano la ricarica ad alta potenza sulla rete di distribuzione.

Strutture di parcheggio aeroportuali e di transito in cui un unico servizio a 480 V alimenta più zone di ricarica.

Dall'ingresso di servizio 480 V all'uscita CCS1

Il cabinet è progettato in base allo standard commerciale nordamericano: AC480V ±10% a 50/60Hz ingresso trifase. Non è necessario alcun trasformatore elevatore tra un servizio standard da 480 V e l'armadio; lo stadio raddrizzatore si converte direttamente in un bus da 300-1000 V CC.

La correzione del fattore di potenza mantiene l'ingresso a ≥ 0,99, mantenendo pulita la misurazione della domanda ed evitando penalità sulle tariffe commerciali che fatturano la potenza reattiva.

Il pool da 800 kW alimenta da 2 a 16 terminal. Ciascun terminale negozia la propria corrente con il controller, quindi sullo stesso armadio coesistono uno stallo raffreddato a liquido da 600 A e uno stallo raffreddato ad aria da 250 A, e i connettori di uscita seguono il mercato: CCS1 per il Nord America, con NACS disponibile.

I guasti a terra e la protezione del personale vengono gestiti all'interno dell'armadio in linea con UL 2231-2 e la stazione si collega ai backend OCPP 1.6 o 2.0 per la gestione del carico e il controllo remoto.

Il calore è gestito dal sistema di raffreddamento del cabinet, quindi la rumorosità ≤65dB rimane anche a piena potenza. Ciò è importante nei lotti commerciali in cui il confine della proprietà di un vicino si trova vicino al pad delle apparecchiature.

Marchio UL, NEC 625 e accettazione AHJ

L'autorizzazione è il momento in cui le apparecchiature elencate si ripaga da sole. Tre documenti contano al momento dell'ispezione e noi li forniamo tutti.

Il marchio UL sulla targhetta, abbinato al numero di modello nel nostro file di elenco, è ciò che l'ispettore fotografa.

L'articolo 625 del NEC riguarda l'installazione di apparecchiature di ricarica per veicoli elettrici; il nostro manuale di installazione mappa l'armadio in base ai requisiti di alimentatore, sovracorrente e mezzi di disconnessione.

NFPA 70 è il codice stesso e l'articolo 625 si trova al suo interno; La revisione AHJ si concentra sulla messa a terra, sul collegamento e sulla disconnessione in vista.

Forniamo i rapporti di prova UL e il certificato di conformità per le gamme seriali specifiche spedite.

La documentazione lato ingresso comprende lo schema elettrico da 480 V e gli schemi di coppia per la connessione di servizio.

Per i progetti finanziati, la nostra documentazione UL corrisponde agli elenchi delle apparecchiature che NEVI e i programmi statali richiedono agli offerenti.

Processo di produzione per unità omologate UL

Passaggio 1. Gli involucri vengono punzonati e tagliati al laser da bobine di acciaio, quindi saldati tramite robot sulle linee FANUC.

Fase 2. Le presse piegatrici TRUMPF formano i pannelli; Seguono la verniciatura a polvere e l'indurimento.

Passaggio 3. La distribuzione CA è cablata sulla linea CA con componenti riconosciuti UL e terminazioni a coppia controllata.

Passo 4. Sulla linea DC sono montati i moduli raddrizzatori e il pannello di protezione del personale.

Passo 5. Ogni armadio viene sottoposto a test di carico fino a 800 kW con registrazione dei controlli del fattore di potenza, dell'ondulazione e della protezione.

Passo 6. Un rodaggio di 48 ore fa funzionare l'unità; i log sono associati al numero di serie.

Passo 7. I campioni per l'ispezione di follow-up UL vengono prelevati dalla produzione secondo il programma di quotazione.

Fase 8. Ispezione finale e imballo; l'impianto ha spedito complessivamente oltre un milione di unità fino al 2024.

Questo caricabatterie è adatto alla sequenza temporale del tuo progetto?

Scegli il sistema da 800 kW con certificazione UL quando il tuo progetto è negli Stati Uniti o in Canada, quando un finanziatore o un servizio di pubblica utilità richiede apparecchiature elencate o quando il tuo AHJ non accetta hardware solo CE. È anche la scelta giusta quando si desidera un modello che copra una crescita da 2 a 16 cannoni.

Non sceglietelo per un singolo angolo di vendita al dettaglio con 2 pistole in un mercato senza applicazione UL; l'elenco comporta un costo e un'unità solo CE svolgerà il lavoro lì.

Verifica la tua capacità di servizio prima di ordinare: l'armadio necessita di 800kW reali al servizio di 480V, più spazio per lo spunto e la contabilizzazione. Inviamo una lista di controllo dei dati del sito con il preventivo e i nostri ingegneri la esaminano prima che tu ti impegni.

Anche i tempi di consegna differiscono da quelli dei mercati esclusivamente CE: i cicli di produzione quotati UL seguono lo stesso programma di 15-20 giorni lavorativi, ma alcuni progetti statunitensi necessitano anticipatamente dei documenti di quotazione per le richieste di finanziamento. Richiedi il pacchetto di documentazione quando richiedi il prezzo, non dopo aver vinto l'asta.

E se il tuo progetto è puramente speculativo, senza sito, senza contratto di utilità e senza ancora alcun percorso di autorizzazione, attendi prima di ordinare. L'attrezzatura continua; il parcheggio potrebbe non esserlo.

Perché AMPPAL per apparecchiature di ricarica omologate UL

Sono elencati gli standard UL 2202-2022 e UL 2231-2, con audit di follow-up in fabbrica già in atto.

Consegna in 15-20 giorni lavorativi dall'approvazione del disegno; MOQ da un contenitore.

OEM/ODM: marchio nordamericano, set di connettori NACS o CCS1 e lunghezze di cavo personalizzate.

Pacchetto di documentazione per broker e AHJ: rapporti UL, certificati di origine e schemi elettrici.

Un produttore con sede a Yueqing fondato nel 2014, che esporta in oltre 40 paesi tra cui Stati Uniti e Canada.

Pallettizzazione, sollevamento e consegna

L'armadio viene spedito in una cassa con telaio in acciaio di circa 2300 x 1900 x 1150 mm con quattro punti di sollevamento; i terminali sono pallettizzati con cavi avvolti e connettori protetti. Un container high-cube da 40 piedi può contenere l'armadio e fino a otto terminali.

I termini di consegna sono FOB Ningbo o CIF per un porto statunitense o canadese. I documenti, la fattura, la lista di imballaggio, la polizza di carico, i rapporti di prova UL e il certificato di origine vengono emessi entro 3 giorni lavorativi dal carico.

La cassa include uno schema di allestimento per l'armadio alto 2.200 mm e la nostra guida alla messa in servizio copre le opzioni di carrello elevatore e gru per il sito.

Rete di assistenza e termini di garanzia

La garanzia standard di due anni copre l'armadio, i terminali, i moduli di alimentazione e il controller di protezione.

Scambio cross-ship in caso di guasti in garanzia; spedizione sostitutiva entro 5 giorni lavorativi dal nostro magazzino.

Diagnostica OCPP remota e aggiornamenti firmware gestiti dai nostri ingegneri in tutti i fusi orari.

Kit di pezzi di ricambio per i clienti nordamericani: fusibili, connettori e schede di controllo conservati sullo scaffale.

I consigli sulla manutenzione annuale includono ricontrolli della coppia dopo il primo anno e un'ispezione dell'usura del connettore ogni 6 mesi.

Note sull'utilizzo per installazioni nel Nord America

Sbagliato: alimentare il quadro da un servizio a 208V. A destra: fornire AC480V ±10% trifase, come presuppone la certificazione UL.

Sbagliato: omettere i mezzi di sezionamento in vista dell'apparecchiatura. A destra: installare il sezionatore secondo NEC 625 e il nostro schema elettrico.

Sbagliato: messa a terra solo tramite condotto. A destra: predisporre un conduttore di messa a terra dedicato per l'apparecchiatura secondo il manuale di installazione.

Sbagliato: supporre che l'elenco UL copra un terminale di terze parti non elencato. Destra: utilizzare i terminali forniti con il sistema elencato.

Sbagliato: saltare la procedura dettagliata di AHJ prima di energizzare. A destra: invita l'ispettore con il file UL e i rapporti di prova in mano.

Feedback dell'operatore sulle installazioni elencate UL

Una rete di ricarica in California, negli Stati Uniti, ha commissionato due armadi da 800 kW in un corridoio e ha superato l'ispezione alla prima visita. Unica lamentela del project manager: la cassa è arrivata con due giorni di ritardo rispetto al preventivo di trasporto, il che ha posticipato la messa in servizio a un fine settimana.

Un appaltatore di servizi pubblici in Ontario, Canada, ha utilizzato gli schemi elettrici da 480 V per fare un'offerta preliminare per i lavori elettrici. Il suo feedback è stato che il programma di coppia gli ha risparmiato una chiamata di rilavorazione, anche se avrebbe preferito che il cavo terminale fosse più lungo di 0,5 m per la sua disposizione di stallo.

Un operatore di flotta in Ohio, negli Stati Uniti, utilizza 10 armi per armadio per il suo deposito di camion. Dopo nove mesi, è stato necessario sostituire il dispositivo di chiusura del connettore di un terminale; la scorta della nave arrivò in quattro giorni e il resto della stazione non smise mai di caricarsi.

Domande frequenti: certificazione e installazione

D: L'armadio da 800 kW è elencato UL o è semplicemente testato?

R: Elencato secondo UL 2202-2022 e UL 2231-2, con continui audit di follow-up in fabbrica.

D: Perché la CE non funziona per gli Stati Uniti?

R: Le autorizzazioni e le assicurazioni statunitensi generalmente richiedono un elenco di laboratori di analisi riconosciuti a livello nazionale; CE è un'autodichiarazione del produttore.

Q: What input voltage does the system need?

R: AC480V ±10% a 50/60Hz, il servizio commerciale standard del Nord America.

D: NEC 625 richiede qualcosa di speciale sul sito?

R: Dimensionamento corretto dell'alimentatore, protezione da sovracorrente e mezzi di disconnessione in vista; il nostro manuale mappa ogni esigenza.

D: I terminali possono essere CCS1 e NACS sullo stesso armadio?

R: Sì, i set di connettori vengono assegnati per terminale al momento dell'ordine.

D: È necessario un trasformatore prima del mobile?

R: Solo se il tuo servizio è in media tensione; da un servizio a 480V il quadro si collega direttamente.

D: Quante pistole può far funzionare il sistema da 800 kW?

R: Da 2 a 16, combinando terminali da 250A raffreddati ad aria e 600A raffreddati a liquido.

D: Di quali documenti avranno bisogno il mio broker e AHJ?

R: Rapporti di prova UL, certificato di origine, lista di imballaggio e schema elettrico, tutti inclusi nella spedizione.
