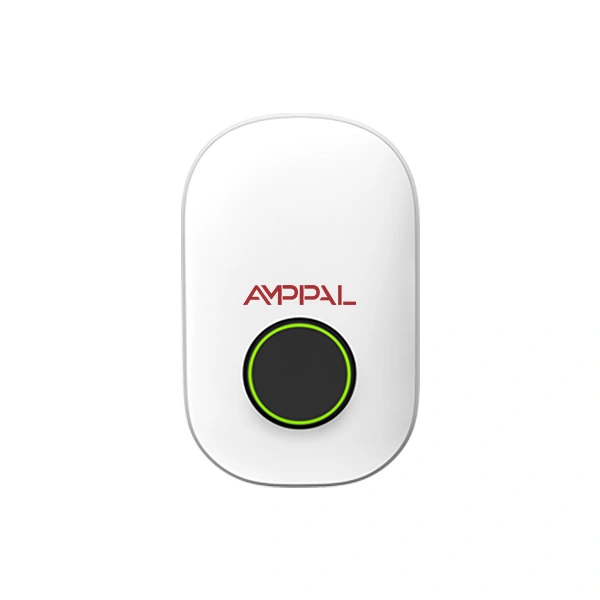

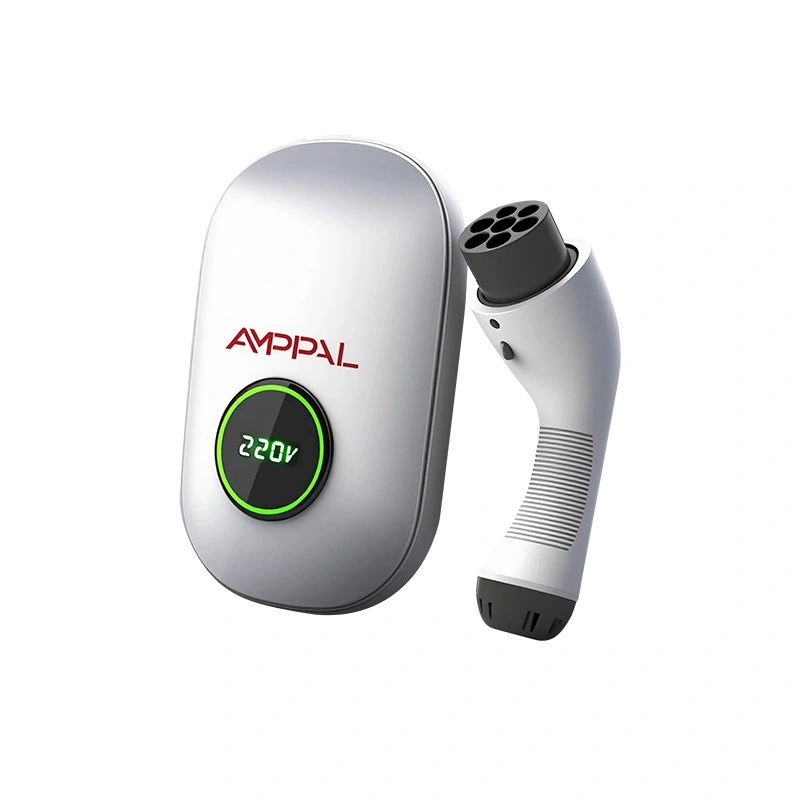

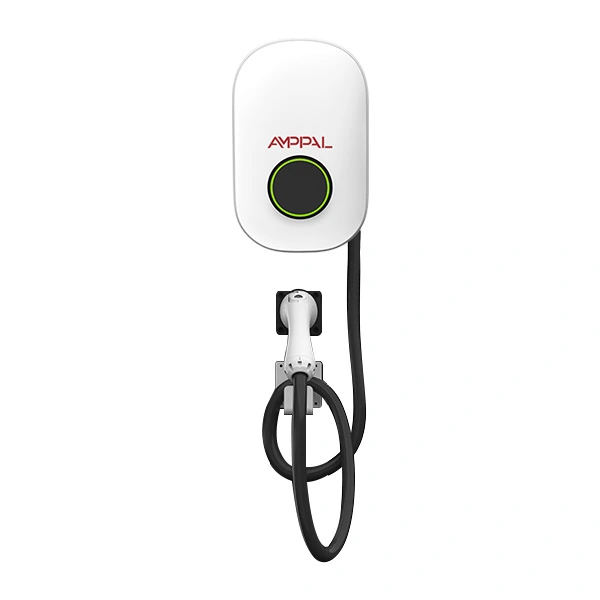

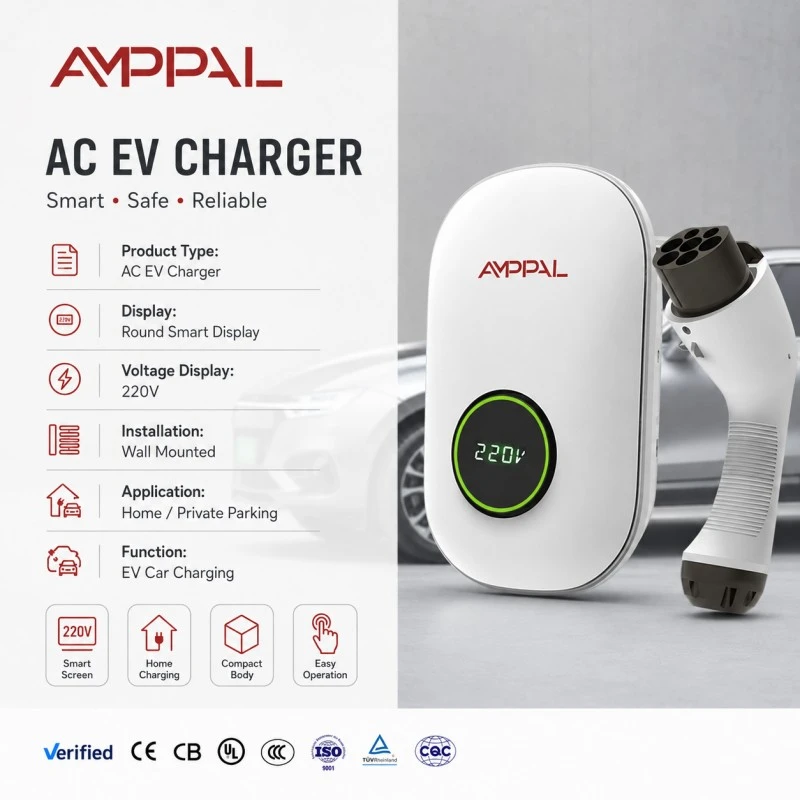

Caricabatterie portatile CA per veicoli elettrici da 11 kW per uso residenziale e commerciale

Perché 11kW sono diventati lo standard europeo

Il patrimonio immobiliare determina la potenza del caricabatterie. In Germania, Austria, nei paesi nordici, nei paesi del Benelux e in gran parte dell’Europa centrale, le case sono cablate con un’alimentazione trifase da 400 V come standard. Alimenta una wallbox da 16 A su ciascuna delle tre fasi e otterrai 11 kW: nessun aggiornamento dell'alimentazione, nessuna applicazione speciale.

Il caricabatterie portatile CA per veicoli elettrici da 11 kW per uso residenziale e commerciale esiste a 11 kW anziché a un numero dal suono più rotondo per una ragione pratica. L'AF-AC-11-B-A-O-1/2-SF è dimensionato per ciò che un quadro di distribuzione domestico europeo può già fornire.

Vale la pena essere chiari riguardo alla fisica. Undici kilowatt non sono una ricarica rapida. Restituisce circa 50-60 km di autonomia all'ora, il che riempie quasi tutte le auto durante la notte. Se hai bisogno di una batteria ricaricata in venti minuti, hai bisogno di corrente continua e nessuna wallbox CA, a qualsiasi prezzo, lo farà.

Ciò che trifase ti fa guadagnare rispetto a una scatola monofase

Circa 1,6 volte la velocità di ricarica di un'unità monofase da 7,4 kW, senza alcun aumento della corrente per fase: comunque solo 16 A su ciascuna gamba.

Pareggio equilibrato tra L1, L2 e L3. Il tuo quadro di distribuzione vede un carico uniforme anziché una fase che trasporta tutto, il che è importante se anche i vicini fanno pagare.

Una corrente inferiore per conduttore significa meno calore nel cavo e nei terminali durante una lunga sessione di ricarica.

Compatibile con i caricabatterie di bordo da 11 kW montati sulla maggior parte dei veicoli elettrici del mercato europeo: utilizzerai tutta la capacità CA dell'auto anziché limitarla.

Sigillatura IP65 e intervallo da -30°C a +50°C, quindi un inverno nordico o una parete non riparata nelle Alpi rientrano nelle specifiche.

304 × 191 × 95 mm e abbastanza leggero da poter essere montato da una sola persona, nonostante sia un'unità trifase.

Specifiche tecniche

Case ed edifici adatti

Case unifamiliari tedesche, austriache e svizzere: la trifase è standard nell'unità di consumo, quindi 11kW di solito non richiedono alcun coinvolgimento delle utenze.

Proprietà nordiche con parcheggio esterno: il grado di protezione -30°C e il corpo IP65 consentono l'installazione non protetta durante l'inverno.

Case a schiera olandesi e belghe: abbastanza compatte per una parete laterale stretta o un passaggio d'ingresso condiviso.

Piccoli condomini da due o tre unità abitative: il carico trifase equilibrato mantiene entro limiti la fornitura dell'edificio.

Auto aziendale parcheggiata a casa di un dipendente: 11kW durante la notte coprono un'intera giornata lavorativa di guida e il registro dell'APP fornisce un registro pulito per il rimborso delle spese.

Come l'unità gestisce l'alimentazione trifase

La wallbox trasmette la corrente alternata al veicolo; la conversione in DC avviene all'interno del caricabatterie di bordo dell'auto. Ciò che l'unità effettivamente controlla è il segnale pilota: dice all'auto quanta corrente l'installazione può fornire in sicurezza e l'auto si limita di conseguenza.

Prima che il contattore si chiuda, l'unità controlla la continuità di terra e conferma che il veicolo è collegato e bloccato correttamente. Durante la sessione una fase di rilevamento della corrente residua controlla le perdite di corrente continua e di corrente alternata, che è il requisito che individua le importazioni più economiche vendute in Europa.

Se una fase si interrompe, cosa non insolita per le forniture rurali, l’unità rileva lo squilibrio e si ferma invece di continuare su due gambe. Questa protezione è il motivo per cui un guasto di fase diventa un evento registrato sul telefono anziché un caricabatterie integrato danneggiato.

Conformità per il mercato europeo

Conformità CE relativa alle direttive Bassa Tensione ed EMC, con scheda tecnica conservata per serie di modelli.

Ogni unità viene sottoposta a test di resistenza dielettrica e continuità di terra prima di essere imballata: si tratta di test al 100%, non di campionamento in batch.

Verifica IP65 mediante getto d'acqua, non solo spray. La seconda cifra è ciò che lo separa dalle unità IP54 che dominano la fascia economica del mercato.

Cicli termici tra -30°C e +70°C su campioni di produzione, che riflettono gli estremi di stoccaggio e funzionamento delle installazioni del Nord Europa.

Protezione dalla corrente residua testata per il rilevamento di guasti sia CA che 6 mA CC, corrispondente a quanto gli installatori europei sono tenuti a verificare al momento della messa in servizio.

Ogni unità è accompagnata da un registro dei test con numero di serie, il che semplifica le cose se un ispettore edile richiede prove.

Itinerario di produzione

1. Ingresso dei componenti: contattori, moduli RCD, controller e involucri controllati rispetto alle specifiche prima di entrare in magazzino.

2. Stampaggio e ispezione della custodia: viene controllata la planarità della superficie di tenuta della custodia in policarbonato, poiché IP65 dipende da questo.

3. Montaggio della guarnizione: le guarnizioni vengono posizionate e verificate anziché semplicemente inserite in posizione.

4. Assemblaggio dell'elettronica: controller, contattore e stadio RCD montati sulla nostra linea CA; viene registrata la coppia terminale.

5. Caricamento del firmware e calibrazione del segnale pilota rispetto a un simulatore di veicolo di riferimento.

6. Test di sicurezza elettrica: rigidità dielettrica, resistenza di isolamento, continuità di terra, verifica dell'intervento dell'interruttore differenziale.

7. Test a getto d'acqua IP65 su unità campionate da ogni lotto, con la custodia aperta successivamente per confermare un interno asciutto.

8. Ammollo funzionale, imballaggio in cartoni pronti per la vendita al dettaglio e pallettizzazione per l'esportazione.

Dovresti acquistare 11 kW o 7,4 kW?

Controlla due cose prima di decidere: la tua fornitura e la tua auto. Se la tua unità di consumo è monofase, questo modello non è l'acquisto giusto e raramente vale la pena aggiornare un'alimentazione domestica a trifase esclusivamente per la ricarica: acquista invece la versione monofase da 7 kW.

Poi controlla l'auto. Un veicolo con un caricatore di bordo da 7,4 kW assorbirà 7,4 kW da questa unità e non di più. Pagheresti per la capacità che l’auto non può utilizzare. Molti modelli popolari rientrano in questa categoria, quindi vale la pena confermare piuttosto che dare per scontato.

Quando sono spuntate entrambe le caselle – alimentazione trifase e un’auto con capacità di 11 kW – questa è la scelta corretta e riempirà la batteria in circa due terzi del tempo di un’unità monofase.

Punti da raccogliere con altri fornitori

Richiedi specificatamente la seconda cifra del grado di protezione IP. IP65 resiste ai getti d'acqua; IP54 resiste agli spruzzi. Su una parete europea esposta questa differenza si manifesta entro due inverni.

Chiedere se il rilevamento della corrente residua CC da 6 mA è integrato o richiede un dispositivo esterno. Il nostro è integrato.

Chiedere informazioni sul comportamento in caso di perdita di fase. Un'unità che continua a funzionare su due fasi può danneggiare il caricabatterie di bordo del veicolo.

Chiedi cosa succede senza Internet. Questa unità è controllata tramite Bluetooth direttamente da un telefono, quindi funziona senza rete.

Termini commerciali qui: unità MOQ 1 per build standard, produzione in 15-20 giorni lavorativi, garanzia di 2 anni, marchio personalizzato disponibile a partire da 100 unità.

Imballaggio e spedizione in Europa

L'unità di ricarica portatile CA per veicoli elettrici da 11 kW montata a parete per uso residenziale e commerciale viene spedita in un cartone stampato pronto per la vendita al dettaglio di circa 380 × 260 × 150 mm per un peso lordo di circa 4,5 kg compreso il cavo, con inserti in schiuma sagomata e una bustina essiccante.

I cartoni ne imballano 20 su un pallet su legname trattato termicamente senza fumigazione, avvolto con film estensibile e reggiato. Un container da 20 piedi richiede circa 1.800 unità; quantità più piccole si muovono bene come LCL o per via aerea dato il peso ridotto.

Spediamo EXW, FOB Ningbo o Shanghai, CIF e DDP nella maggior parte delle destinazioni dell'UE. La documentazione comprende la fattura commerciale, la bolla di accompagnamento, la dichiarazione di conformità CE, il rapporto di prova con numero di serie e il certificato di origine. Per i distributori, possiamo stampare imballaggi per la vendita al dettaglio con il tuo marchio e la tua lingua.

Garanzia e supporto continuo

Due anni standard sull'unità completa, che copre il contattore, lo stadio RCD, il controller e l'involucro.

I guasti vengono solitamente diagnosticati dal registro eventi dell'APP: gli installatori ci inviano uno screenshot e noi identifichiamo la causa senza una visita in loco.

Unità o parti sostitutive spedite entro 48 ore dal guasto confermato, in genere 3-5 giorni lavorativi in ​​Europa tramite corriere.

Vengono forniti il ​​manuale di installazione, lo schema elettrico e una lista di controllo per la messa in servizio in inglese; Le versioni tedesca, francese e olandese sono disponibili per ordini di grandi quantità.

Non è necessaria alcuna manutenzione ordinaria oltre al controllo visivo annuale del cavo, della guarnizione e dei terminali.

Errori di installazione da evitare

Sbagliato: dare per scontato che la casa sia trifase perché la strada lo è. A destra: aprire il centralino e verificare tre conduttori sotto tensione prima di ordinare.

Sbagliato: collegamento tramite un circuito condiviso esistente. A destra: eseguire un circuito trifase dedicato con il proprio interruttore e RCD dimensionato per l'installazione.

Sbagliato: fare affidamento sull'IP65 per sopravvivere a un getto d'acqua a distanza ravvicinata. A destra: nel test standard è sigillato contro i getti d'acqua, ma non puntare l'idropulitrice direttamente sulle giunture dell'involucro.

Sbagliato: montaggio con l'ingresso cavi rivolto verso l'alto. Destra: seguire l'orientamento nel manuale. L'acqua scorre lungo un cavo e si accumula in qualunque punto di ingresso sia rivolto verso il cielo.

Sbagliato: saltare il controllo della rotazione delle fasi. Giusto: verificatelo al momento della messa in servizio: l'unità segnala un guasto invece di caricare e quella chiamata evitabile costa la tariffa giornaliera dell'installatore.

Feedback dalle installazioni europee

Dall'inizio del 2025 un installatore della Bassa Sassonia ne ha montati circa quaranta in case di nuova costruzione. Il suo commento pratico: la struttura compatta conta più di quanto suggerisca la scheda tecnica, perché i locali tecnici tedeschi sono affollati e una grande wallbox spesso finisce fuori per impostazione predefinita.

Un proprietario di casa a Tromsø, ben all'interno del circolo polare artico, ha riferito che l'unità ha attraversato due inverni senza guasti, anche se ha notato che l'app del telefono è lenta a connettersi in condizioni di freddo intenso prima che i componenti elettronici si riscaldino. L'abbiamo passato al team del firmware; si tratta di un comportamento di riattivazione Bluetooth, non di un problema di ricarica.

Un amministratore immobiliare di Rotterdam che gestisce sei unità in tre edifici ha affermato che l’estrazione trifase bilanciata è stata il fattore decisivo: la fornitura dell’edificio non avrebbe potuto sostenere sei caricabatterie monofase che caricavano tutti la stessa gamba.

Domande comuni

D: Come faccio a sapere se ho la trifase in casa?

R: Controlla l'unità di consumo per tre conduttori sotto tensione o guarda il tuo contatore: i contatori trifase mostrano letture separate per fase. Il tuo elettricista potrà confermarlo in pochi minuti.

D: Cosa succede se la mia auto consuma solo 7,4 kW CA?

R: Si caricherà a 7,4 kW. Non c'è nulla di danneggiato, ma stai pagando per una capacità che non puoi utilizzare: acquista invece il modello monofase.

D: Quanto tempo dura una ricarica completa?

R: Circa 50-60 km di autonomia all'ora. Una batteria da 60 kWh dal 20% al massimo impiega circa cinque ore.

D: Ha bisogno di Internet?

R: No. Il controllo Bluetooth funziona dal telefono al caricabatterie senza rete. Il WiFi è opzionale se desideri la visibilità remota.

D: È adatto per il montaggio all'aperto in Scandinavia?

R: Sì, IP65 e classificato fino a -30°C. Seguire l'orientamento di montaggio nel manuale in modo che l'acqua non possa accumularsi all'ingresso del cavo.

D: Quale connettore è montato?

R: Tipo 2, lo standard europeo. La lunghezza del cavo è di 5 metri come standard.

D: Ho bisogno di un RCD aggiuntivo?

R: L'unità integra il rilevamento della corrente residua CA e 6 mA CC. L'installatore dovrà comunque confermare che la protezione a monte soddisfi le normative locali sul cablaggio.

D: Posso averlo marchiato?

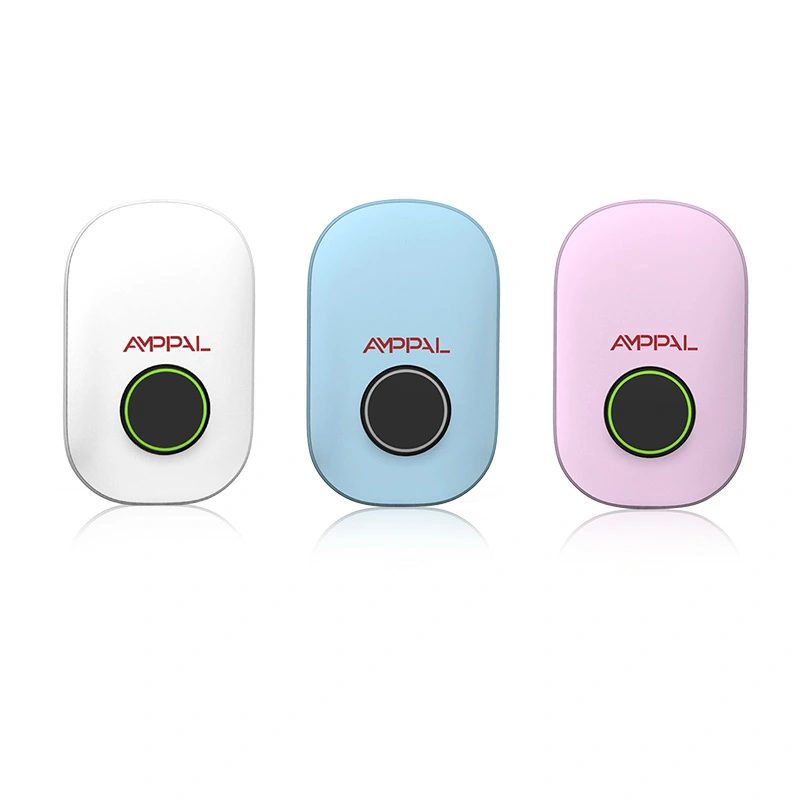

R: Sì: logo, colore della custodia e confezione di vendita stampata a partire da 100 unità, con tempi di consegna di 25-30 giorni lavorativi.
