Caricabatterie portatile CA per veicoli elettrici da 3,5 kW per uso residenziale

Protezione dagli agenti atmosferici che sopravvive a un tubo

Il modo più rapido per verificare l'integrità esterna di un caricabatterie è leggere la sua seconda cifra. IP54 significa uno spruzzo; IP65 significa un tubo flessibile. Questa unità a parete è del secondo tipo.

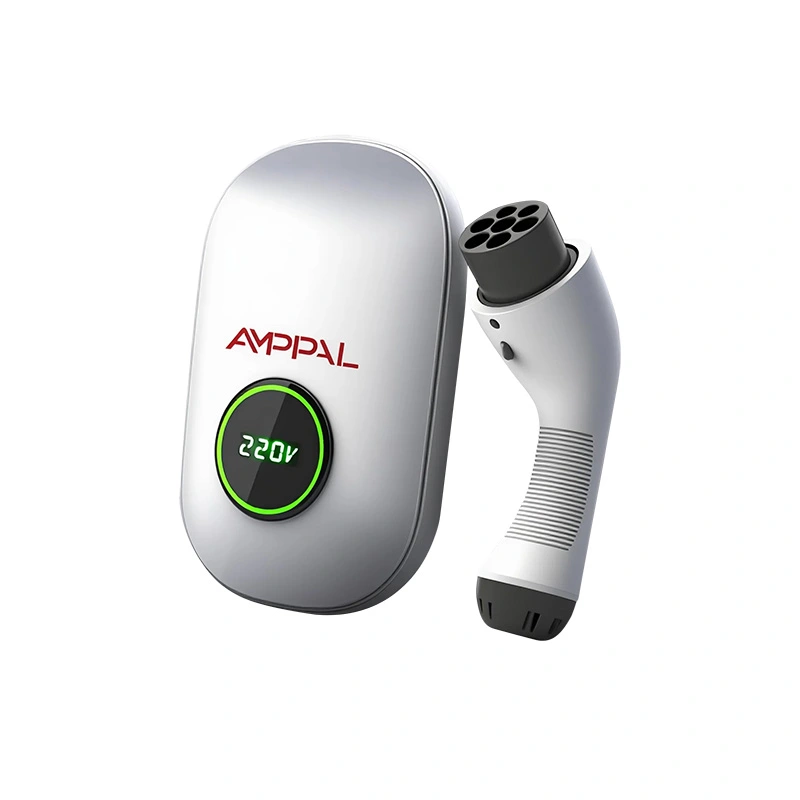

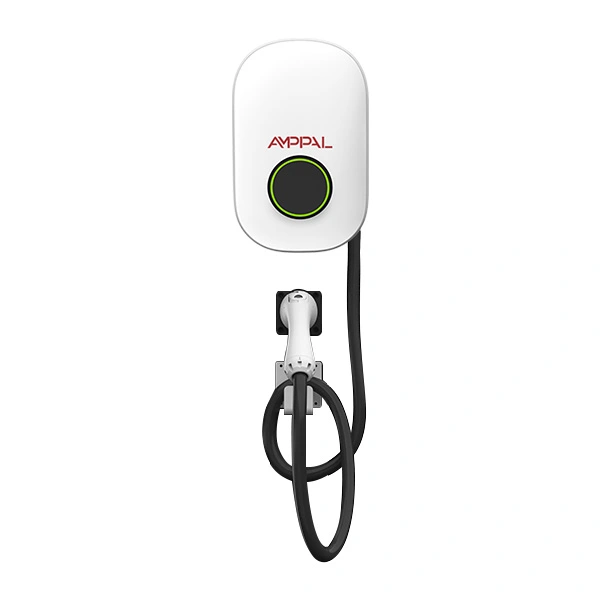

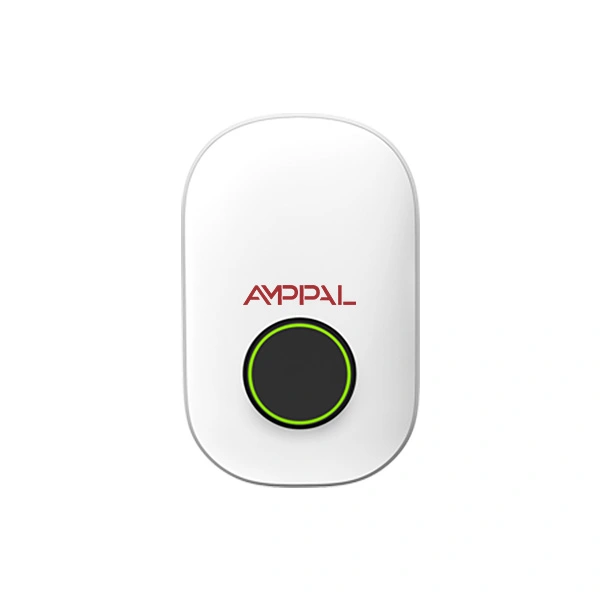

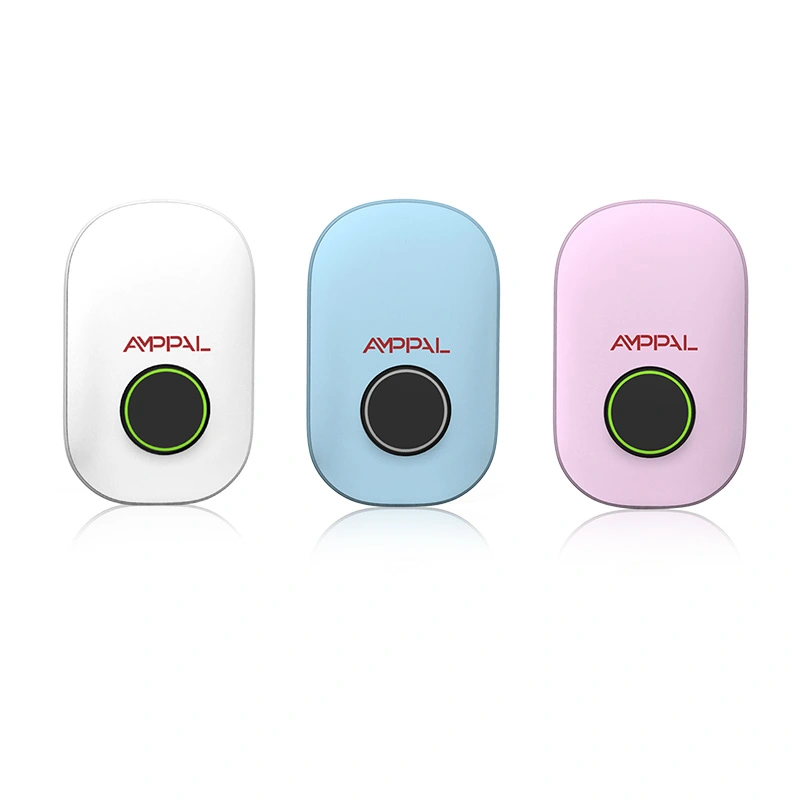

Il caricabatterie portatile AC EV da 3,5 kW per uso residenziale (AF-AC-3.5-B-A-O-1/2-SF) è una scatola a muro con custodia in plastica da 304 x 191 x 95 mm con una presa di tipo 2, nominale 16 A su 220 V CA monofase. Si connette tramite Bluetooth, WiFi e app AMPPAL e ha un grado di protezione IP65 con un intervallo di funzionamento da -30°C a +50°C.

L'abbiamo costruito per i luoghi in cui un normale caricabatterie non sopravvive: aria salmastra, tempeste di polvere, pioggia monsonica e idropulitrici del personale addetto alle pulizie. Nebbia salina, polvere di silice e idropulitrici sono i tre assassini; questo alloggiamento è costruito attorno a tutti e tre.

Non c'è alcun touch screen da pulire e nessuna tastiera da corrodere; l'interfaccia è il tuo telefono. La rimozione di quelle parti è intenzionale: meno aperture nel recinto, meno cose che possono essere attaccate dall'aria salata.

Cinque modi in cui IP65 cambia la ricarica esterna

La tenuta alla polvere è diversa dalla resistenza alla polvere: il 6 significa che non entrano particelle, nemmeno in una cava o in un cantiere nel deserto.

Sono consentiti getti d'acqua: è possibile lavare l'unità durante la pulizia, che è esattamente il modo in cui muoiono la maggior parte dei caricabatterie da esterno.

L'alloggiamento sigillato resiste ai climi soggetti a condensa; la guarnizione è compressa uniformemente dalla disposizione delle viti del coperchio anteriore.

L'intervallo da -30°C a +50°C copre gli inverni nordici e le estati del Golfo senza riscaldatore o ventilatore.

L'involucro in plastica garantisce l'assenza di percorsi di ruggine: nessun bordo metallico scoperto, nessun perno dei cardini soggetto a corrosione e un corpo sufficientemente leggero per l'installazione da parte di una sola persona.

Una cosa in meno che fallisce: nessun lettore di schede e nessuna tastiera significano meno aperture nell'involucro e meno parti attaccabili dall'aria salmastra.

Specifiche tecniche

Ambienti per cui è stata costruita questa unità

Case e cottage costieri dove la nebbia salina si deposita su tutto entro 500 metri dall'acqua.

Cabine di cantiere e depositi di attrezzi in regioni polverose, dove la polvere sottile si confonderebbe nei connettori più piccoli.

Climi monsonici: il supporto a parete e la presa rivolta verso il basso disperdono l'acqua prima che possa accumularsi.

Annessi agricoli e stalle con elevata umidità e routine di lavaggio regolari.

Regioni fredde dove gli inverni a -30°C uccidono i dispositivi elettronici più economici; l'unità è classificata per l'intera gamma.

Configurazioni temporanee e a noleggio: leggere, montate a parete e facili da spostare tra i siti.

Pareti di garage e posti auto coperti dove la condensa gocciola tutta la notte; il pannello sigillato allontana l'umidità.

Proprietà in affitto per le vacanze in cui gli ospiti hanno difficoltà con le attrezzature; un'unità che sopravvive a un lavaggio sopravvive alla maggior parte degli ospiti.

Cosa succede dentro quando piove

L'acqua incontra prima la copertura anteriore. La guarnizione IP65 si trova dietro il coperchio e il pressacavo sigilla il punto di ingresso; non è presente alcuna fessura di ventilazione da sfruttare per la pioggia perché l'unità è raffreddata per convezione attraverso la superficie dell'involucro.

La presa di tipo 2 ha il proprio coperchio. Quando un'auto è collegata, il connettore stesso porta la protezione dagli agenti atmosferici; quando è inattivo, il coperchio protegge i contatti dalla pioggia e dalla polvere.

Cosa non significa IP65: immersione. La valutazione copre getti d'acqua e pioggia, non pozzanghere, quindi montare l'unità con la presa inclinata verso il basso e mantenere la base sopra il livello dell'inondazione. Nei siti con pioggia laterale, la presa incassata e il coperchio a basso profilo consentono all'acqua di percorrere un percorso più lungo prima che possa raggiungere i contatti.

Anche il comportamento al freddo merita una battuta: il volume sigillato respira poco, quindi l'umidità è bloccata in corrispondenza delle giunture anziché gestita dalle prese d'aria. Nei cicli di gelo-disgelo estremi consigliamo comunque il montaggio sotto grondaia, che non costa nulla e toglie ogni ultimo dubbio.

Test dietro la classificazione IP65

I campioni in batch vengono sottoposti a test del getto d'acqua IPX5 secondo IEC 60529: un ugello da 6,3 mm a 12,5 litri al minuto, spruzzato da tutte le angolazioni per tre minuti.

I cicli della camera di polvere verificano l'assenza di infiltrazioni dopo otto ore secondo la procedura IP6X.

Il 100% delle unità supera i controlli di continuità dielettrica e di terra ad alto potenziale.

Cicli termici da -30°C a +70°C secondo IEC 60068, più nebbia salina di 96 ore sulle unità campionate.

Burn-in a pieno carico di 48 ore con l'involucro sigillato, mentre la temperatura interna viene registrata.

Componenti conformi a RoHS/REACH secondo ISO 9001:2015; CE secondo le direttive Bassa Tensione ed EMC.

Il numero di serie di ogni unità è collegato ai relativi record di test, quindi un certificato di lotto può essere fatto risalire a uno specifico giorno di produzione.

Come è realizzato il recinto: otto passaggi

Stampaggio: l'alloggiamento è stampato ad iniezione con la scanalatura della guarnizione e i punti di montaggio progettati nell'utensile.

Sede della guarnizione: la guarnizione IP65 è montata e controllata in controluce per un cordone continuo.

PCBA: scheda di potenza, modulo Bluetooth/WiFi e misurazione sono popolati sulla linea SMT.

Rivestimento protettivo: la scheda madre riceve un sottile strato conforme prima dell'assemblaggio finale.

Gruppo presa e pressacavo, serrato secondo le specifiche che fanno funzionare la tenuta.

Controllo del caricamento del firmware e dell'associazione dell'app.

Campionamento IP: le unità di ciascun lotto vanno all'impianto a getto d'acqua.

Hi-pot, controllo qualità visivo e imballaggio; gli ordini standard vengono spediti in 15-20 giorni lavorativi.

Strumento giusto, sito giusto: scegliere il 3,5 kW

3,5 kW rappresentano una ricarica lenta e costante: circa 15-17 km di autonomia all'ora per un tipico veicolo elettrico e una ricarica completa durante la notte per la maggior parte dei pendolari. Sceglilo quando parcheggi per ore e il circuito è un normale circuito con presa da 16A.

Non sceglierlo quando hai bisogno di una svolta. Una flotta di taxi che circola ogni due ore necessita di 7kW o 11kW, e un deposito con servizio trifase non dovrebbe utilizzare box da 3,5kW. Questo è uno strumento domestico e commerciale leggero, non una macchina di throughput.

Dove vince veramente: a decidere è l’esposizione all’aperto, non il potere. Se la posizione è costiera, polverosa o gelata, l'involucro IP65 si giustifica anche con una potenza modesta.

Confronto con un'unità monofase da 7kW? Il 3,5 kW assorbe 16 A e il 7 kW assorbe 32 A; molte case e cottage più vecchi hanno un circuito da 16 A ma non da 32 A. Quando il cablaggio impone la scelta, il 3,5 kW evita completamente un ricablaggio.

Perché gli acquirenti preferiscono le unità esterne AMPPAL

L'IP65 è testato, non scontato: i risultati del getto d'acqua e della camera di polvere sono disponibili per lotto.

Controllo locale tramite Bluetooth e WiFi con l'app AMPPAL; non è necessario alcun account cloud per avviare una sessione.

Custodia compatta da 304 x 191 x 95 mm e installazione a parete da parte di una sola persona.

Certificazione CE, garanzia standard di 2 anni, tempi di consegna di 15-20 giorni lavorativi, MOQ 1 unità.

OEM/ODM: logo, colore della custodia e marchio dell'app personalizzati; esportazioni in oltre 40 paesi dal 2014.

Pezzi di ricambio facili da immagazzinare: guarnizione, coperchio della presa e gruppi di cavi sono gli unici materiali di consumo, quindi un distributore può contenere un piccolo kit e coprire l'intera base installata.

Dettagli di imballaggio e consegna

Ogni unità viene spedita in un cartone pronto per la vendita al dettaglio di circa 380 x 280 x 170 mm, protetto da schiuma, con staffa a parete, viti e manuale; il peso lordo è di circa 3 kg.

Quaranta unità per pallet in due strati; un container da 20 piedi contiene circa 1.500 unità e un 40HQ circa 3.300, quindi sia gli ordini piccoli che quelli grandi vengono spediti in modo economico. I distributori spesso combinano questo modello con le versioni da 7 kW e 11 kW in un unico contenitore.

Le quotazioni sono FOB Ningbo o Shanghai, disponibili EXW; la fattura commerciale, la bolla di accompagnamento, la polizza di carico, il certificato di origine e la dichiarazione CE accompagnano ogni spedizione.

Politica di supporto e riparazione

Garanzia standard di 2 anni dalla spedizione, che copre i difetti di fabbricazione, inclusa l'elettronica sigillata.

Intervento tecnico 24 ore su 24 con videodiagnostica.

Pezzi di ricambio: kit guarnizioni, coperchi prese e cavi assemblati tramite DHL/FedEx entro 2 giorni lavorativi.

RMA tramite foto e numero di serie: la sostituzione o la riparazione è confermata prima di restituire qualsiasi cosa.

La guarnizione è un elemento soggetto ad usura: sostituisci la guarnizione se l'unità viene smontata e includiamo gratuitamente una guarnizione nuova con ogni ordine di riparazione.

Nella maggior parte dei casi è possibile effettuare una riparazione sul campo: il coperchio anteriore e la guarnizione si staccano con strumenti standard, quindi un coperchio danneggiato non significa un'unità completamente nuova.

Note sulla manipolazione e la pulizia

Sbagliato: lavare a pressione la presa con il coperchio aperto. A destra: chiudere il coperchio della presa e coprire un connettore collegato prima del lavaggio.

Sbagliato: montare l'unità in piano in modo che l'acqua si accumuli sul bordo superiore. A destra: usa l'inclinazione della staffa in modo che il viso disperda l'acqua.

Sbagliato: praticare un foro per l'ingresso del cavo di campo attraverso la custodia. A destra: utilizzare il premistoppa di fabbrica; un foro praticato sul campo è il punto in cui entra l'acqua.

Sbagliato: lasciare l'unità a livello del pavimento in una zona soggetta ad allagamenti. A destra: monte sopra la linea di piena nota; IP65 è a prova di getto, non di immersione.

Sbagliato: ignorare la guarnizione dopo anni di esposizione ai raggi UV. A destra: ispezionare annualmente la guarnizione e sostituirla se rotta; il kit costa meno della diagnosi.

Storie di acquirenti da climi difficili

Il proprietario di un cottage sulla costa norvegese ne ha montato uno accanto a una rimessa per barche a 200 metri dal mare. Dopo due inverni di nebbia salina, l'unico problema era un coperchio rigido della presa, che ha allentato con spray al silicone; l'elettronica non ha mai avuto difetti.

Un imprenditore edile keniota mantiene quattro unità nelle cabine del cantiere in una zona polverosa degli altipiani. La lamentela del direttore del sito è l'opposto della maggior parte: le unità sono così sigillate che neanche la polvere può fuoriuscire, e una sottile pellicola si accumula dietro la cornice dello schermo nelle giornate soleggiate.

Un campo minerario cileno ha ordinato un lotto per l'alloggio del personale in quota. Il loro caposquadra elettrico ha apprezzato la valutazione di -30°C dopo una notte a -18°C; in precedenza aveva osservato i caricabatterie più economici guastarsi al di sotto dei -10°C.

Il filo conduttore di questi rapporti è che nessuno parla dei danni causati dall'acqua. Le lamentele sono estetiche, coperchio rigido o cornice sbiadita, che è esattamente il prezzo che un design resistente alle intemperie dovrebbe costare al proprietario.

Domande sulla ricarica resistente alle intemperie

D: Posso davvero spruzzare acqua direttamente sull'unità?

R: Sì, IP65 protegge dai getti a bassa pressione provenienti da qualsiasi direzione; tenere chiuso il coperchio della presa durante l'irrigazione.

D: Qual è la differenza tra IP54 e IP65?

R: La seconda cifra: 4 resiste agli schizzi, 5 resiste ai getti; la prima cifra 6 aggiunge la tenuta alla polvere.

D: L'unità si caricherà sotto lo zero?

R: La temperatura nominale è -30°C; la gestione della batteria dell'auto decide quanta energia accetta a freddo.

D: L'alloggiamento in plastica ingiallisce al sole?

R: L'alloggiamento è stabilizzato ai raggi UV, ma è previsto un lieve scolorimento della superficie dopo diversi anni all'aperto.

D: Cosa fa l'app senza un account cloud?

R: L'accoppiamento Bluetooth, l'avvio/arresto e la visualizzazione della potenza in tempo reale funzionano localmente; Il WiFi aggiunge l'accesso remoto una volta configurato.

D: Quale presa e cavo sono inclusi?

A: Una presa Tipo 2 con cavo fisso; CCS e CHAdeMO non sono offerti sui modelli AC.

D: Si può installare anche in ambienti interni?

R: Sì, la shell IP65 funziona ovunque; l'uso in interni lascia semplicemente inutilizzata l'altezza libera.

D: Qual è il tempo di consegna?

R: 15-20 giorni lavorativi per i modelli standard, MOQ 1 unità.
