Caricabatterie rapido per veicoli elettrici CC ad altissima potenza da 480 kW per la ricarica della flotta ad alta tensione

Cosa fa un armadio da 480 kW per la reputazione di una stazione

Nessuno passa davanti a un armadio da 480 kW e si chiede cosa fa. La domanda è perché la stazione accanto non ne ha una. AMPPAL ha costruito e gestisce oltre 200 stazioni di ricarica e le unità da 480 kW sono quelle che ancorano i siti di punta: l’affermazione visibile che una stazione non è una fila di scatole ma un punto di riferimento dell’infrastruttura.

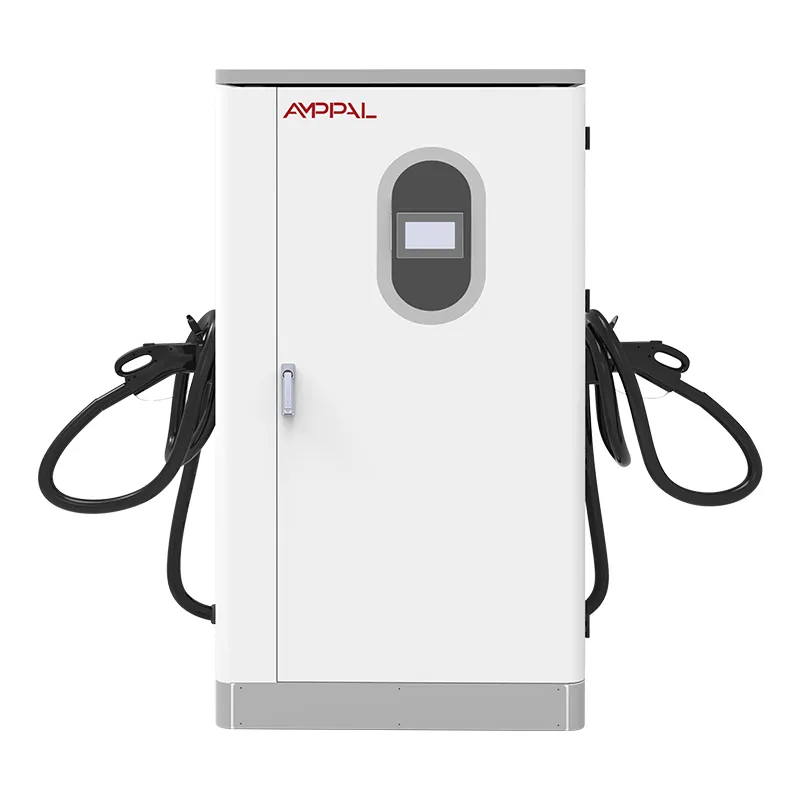

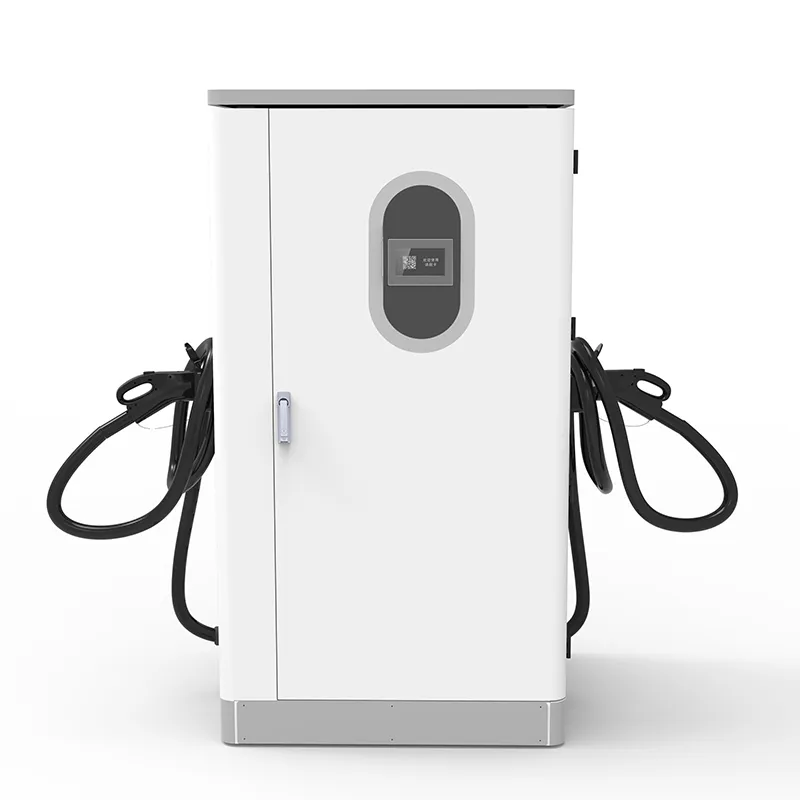

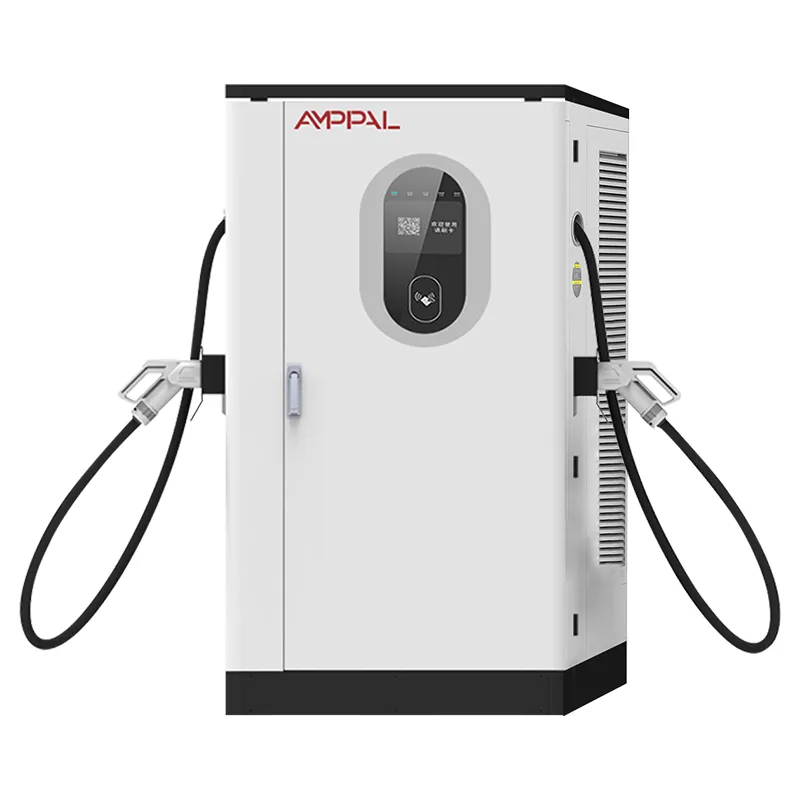

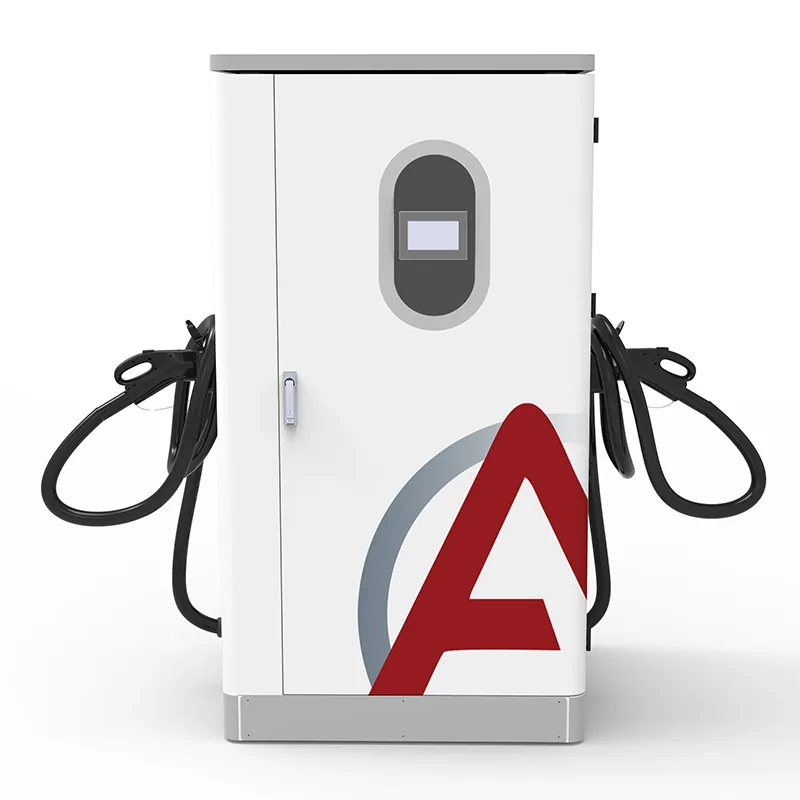

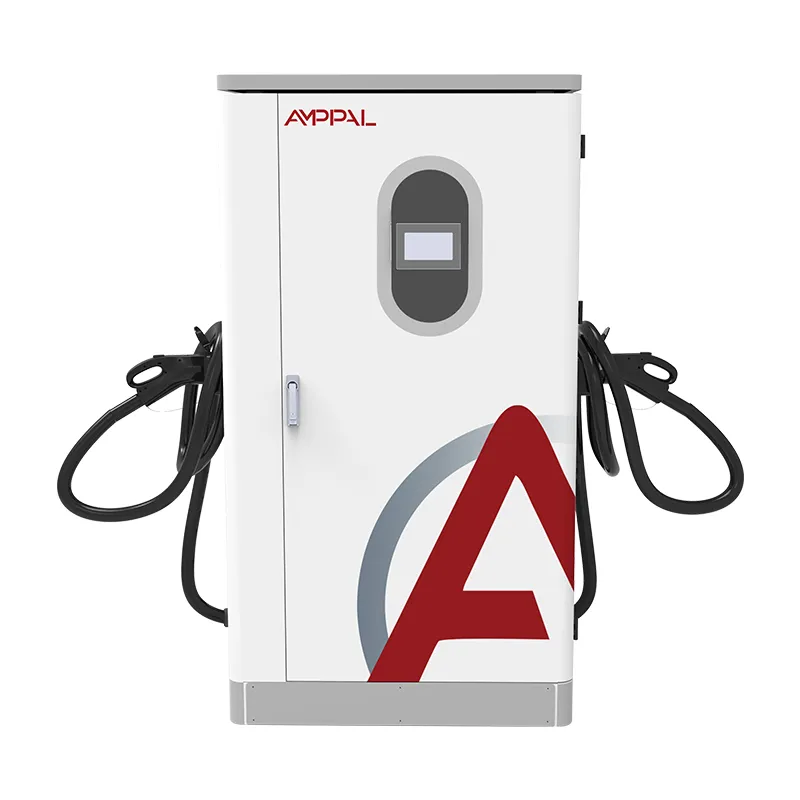

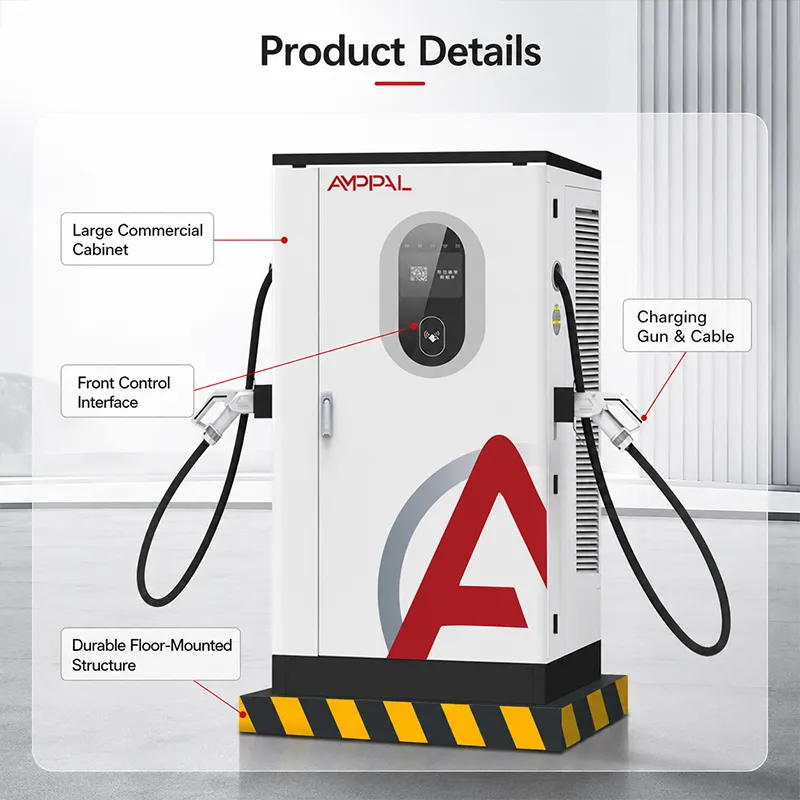

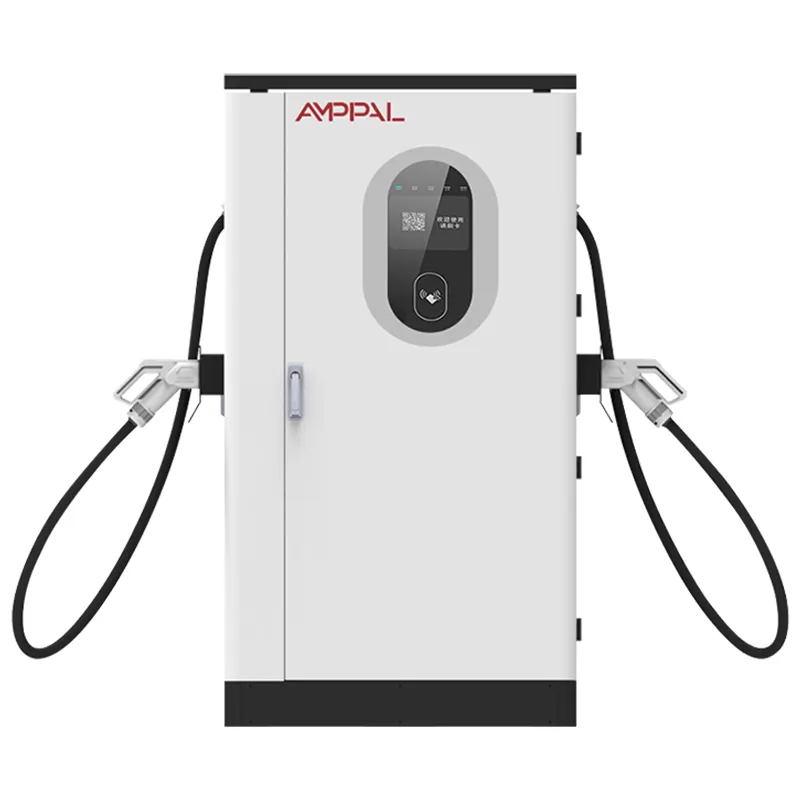

Questo armadio è il top della linea integrata AF-DC: un'unità da pavimento da 1000 × 900 × 1850 mm che accetta 380 V CA ±15% a 45-65 Hz ed eroga 200-1000 V CC fino a 200 A con un'efficienza di picco del 95%. È la macchina a cui indichiamo quando un cliente ci chiede su cosa funzionano le nostre stazioni di punta.

Sei motivi per cui questo mobile porta l'etichetta Flagship

480 kW di potenza nominale mettono un numero sulla stazione: i veicoli da 800 V assorbono corrente a velocità che la maggior parte degli armadietti della concorrenza non è in grado di sostenere, e la scheda tecnica diventa una risorsa di marketing prima che arrivi la prima auto.

Pronto per l'ondata di 800 V: la finestra DC200-1000 V copre già la generazione 2025-2026 di autovetture da 800 V, quindi l'armadio non necessita di aggiornamenti hardware di mezza età.

Efficienza di picco del 95% durante il servizio di punta: una stazione che produce 1.500 kWh al giorno consente di risparmiare denaro reale rispetto al 90% delle unità: circa 75 kWh di calore di scarto non generato.

IP54 con funzionamento da -25°C a +50°C: i siti di punta si trovano all'aperto nelle piazze delle città e delle autostrade, in condizioni climatiche che uccidono silenziosamente gli involucri minori.

Set completo di connettori - CCS1, CCS2, GB/T, CHAdeMO e NACS - in modo che un cabinato di punta possa servire flotte internazionali miste e traffico di veicoli elettrici a noleggio senza un secondo acquisto.

OCPP 1.6/2.0 con gestione remota: il nostro team operativo della stazione utilizza la stessa dashboard che otterresti e l'HMI da 7 pollici copre il fallback locale quando il collegamento si interrompe.

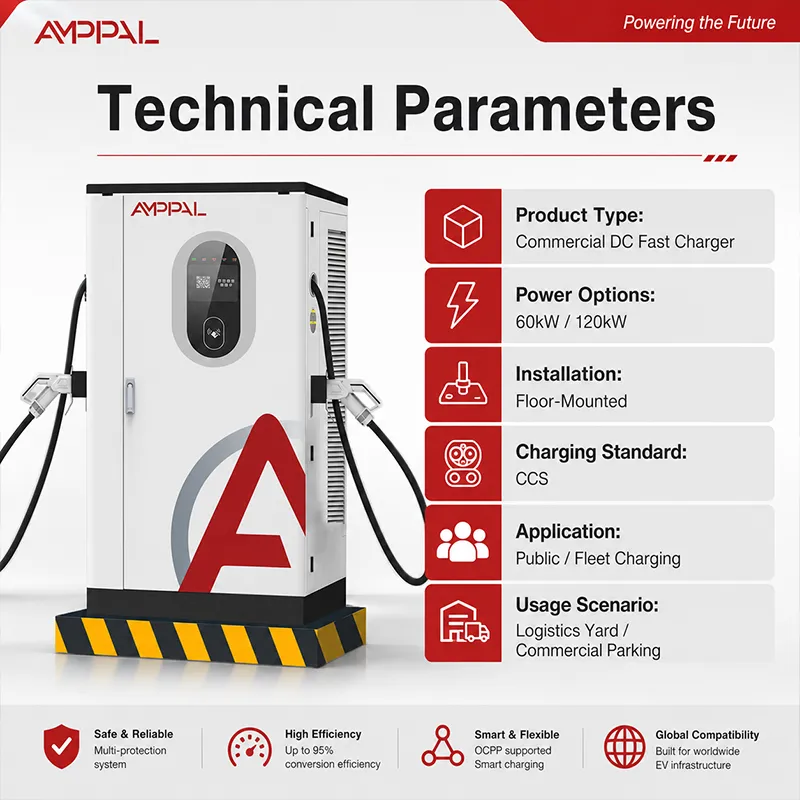

Specifiche tecniche

Dove un Landmark Charger si ripaga da solo

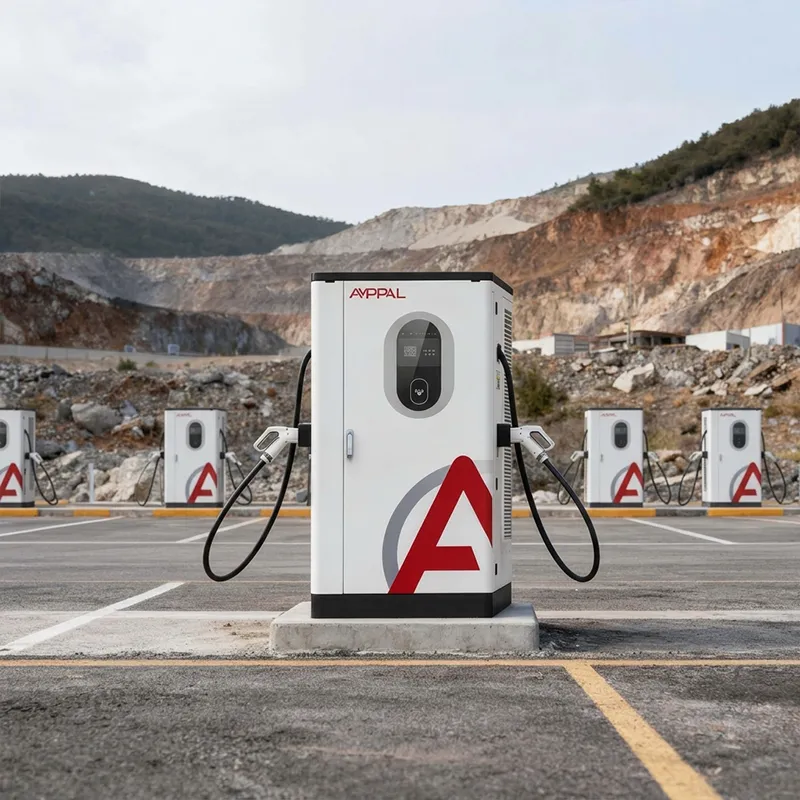

Piazze autostradali di punta: un armadio da 480 kW in prima fila fa la differenza tra “una fermata di ricarica” e “la fermata di ricarica” su quel corridoio.

Piazzali di aeroporti e hotel: gli ospiti premium e le flotte a noleggio giudicano la struttura in base all'esperienza di ricarica, e sessioni brevi significano un elevato ricambio di posti.

Hub di sovralimentazione nel centro città: il terreno è costoso, quindi la potenza per metro quadrato è il parametro di riferimento: un armadio 480 concentra la produzione dove lo spazio è scarso.

Showroom e siti partner OEM: eventi del marchio, flotte di test drive e giornate dedicate ai media hanno bisogno di un caricabatterie che non faccia mai sembrare lenta l'auto.

Pianificazione del corridoio per gli operatori di rete: gli armadi di punta fissano un nuovo percorso e misurano la domanda reale di 800 V prima che la rete si densifichi.

Come un gabinetto serve il picco della domanda della stazione

Al centro si trova la stessa architettura degli altri nostri armadi integrati, spinta ulteriormente: ingresso CA trifase, raddrizzato in un bus CC, quindi uscita CC regolata alla tensione richiesta dal BMS del veicolo. Il comitato di controllo arbitra le sessioni in modo che i picchi di domanda vengano gestiti anziché combattuti.

La storia a livello di stazione è dove i 480 guadagnano la parola di punta. Poiché parla OCPP 1.6/2.0, sessioni, tempi di inattività e condivisione della potenza alimentano il dashboard della stazione in tempo reale; gli operatori vedono il comportamento delle code e modificano i prezzi o l'assegnazione degli alloggiamenti lo stesso pomeriggio.

La disponibilità a 800 V è un dato di fatto, non uno slogan. Lo stesso bus CC che alimenta un'auto a 400 V, su sua richiesta, passa all'uscita di classe 800 V per il veicolo successivo nella baia.

Le porte della qualità dietro l'affermazione di punta

CE, CB, UL, TÜV e CCC: il set completo di certificati e l'ispezione TÜV coprono la nostra linea di produzione, non un campione d'oro.

Ogni armadio esegue un rodaggio a pieno carico di 4 ore con registrazione dei guasti prima di lasciare l'alloggiamento; il file di dati viene archiviato con il numero di serie.

Gli stadi di ingresso vengono distribuiti sulla banda 45-65Hz sul banco a frequenza variabile, perché anche le stazioni di punta vivono su griglie imperfette.

Nebbia salina di 96 ore sull'involucro e sui dispositivi di fissaggio, oltre a un test con getto d'acqua sulle guarnizioni delle porte durante l'ispezione finale per verificare la dichiarazione IP54.

I moduli con classificazione compresa tra -30°C e +55°C vengono sottoposti a cicli di temperatura prima dell'assemblaggio, conferendo un margine effettivo alla classificazione da -25°C a +50°C dell'armadio.

Ogni numero di serie è collegato ai record dei test: quando chiama una stazione di punta, estraiamo il file, non la nostra memoria.

Costruire un 480: otto passaggi nello stabilimento di Leqing

Fase 1: i telai in acciaio vengono tagliati al laser e saldati tramite robot sulle celle FANUC e TRUMPF a Leqing, dove le nostre linee CA e CC condividono la stessa disciplina di attrezzaggio.

Fase 2: gli involucri passano attraverso il pretrattamento e la verniciatura a polvere, con il colore abbinato alla livrea della tua stazione se ordini OEM.

Fase 3: i moduli di potenza vengono assemblati sulla linea DC dedicata, isolata dalla produzione AC per il controllo ESD e della pulizia.

Fase 4: ogni modulo viene sottoposto a test di carico e cicli di temperatura: precisione di uscita, ondulazione, efficienza al 20%, 50% e 100%.

Fase 5: l'assemblaggio dell'armadio installa i moduli, i contattori, le sbarre collettrici, la scheda di controllo e l'HMI da 7 pollici.

Fase 6: il cablaggio viene realizzato secondo il disegno del sito con terminazione a coppia controllata, quindi le guarnizioni della porta sono rivolte verso il getto d'acqua.

Fiore all'occhiello o eccessivo? Consigli onesti su quando saltarlo

Acquista il 480 quando il prodotto è la stazione: un hub brandizzato, un'ancora di corridoio, un sito che inserirai su un cartellone pubblicitario. Se l'identità del tuo sito è "ricarica conveniente" piuttosto che "destinazione", un armadio da 360 kW o 320 kW fornisce la maggior parte dei servizi a un prezzo inferiore.

Il potere del sito è il vero custode. Una targa da 480 kW richiede un'alimentazione trifase seria; se l'azienda elettrica limita il tuo terreno a 250 kW, un armadio da 480 è una tigre di carta.

Sii onesto riguardo al mix di veicoli. Se il tuo traffico è composto per il 90% da auto a 400 V che si assottigliano intorno ai 100 kW, l'headroom del 480 rimane per lo più inattivo; stai pagando per la domanda futura.

Perché gli operatori delle stazioni scelgono AMPPAL per i siti di riferimento

Gestiamo noi stessi più di 200 stazioni: il 480 è il cabinet su cui scommettiamo il nostro tempo di attività, non un modello di brochure.

Tempi di consegna di 15-20 giorni lavorativi con la data nell'ordine d'acquisto e un MOQ di un'unità in modo che le implementazioni di punta si svolgano da un unico cabinet convalidato.

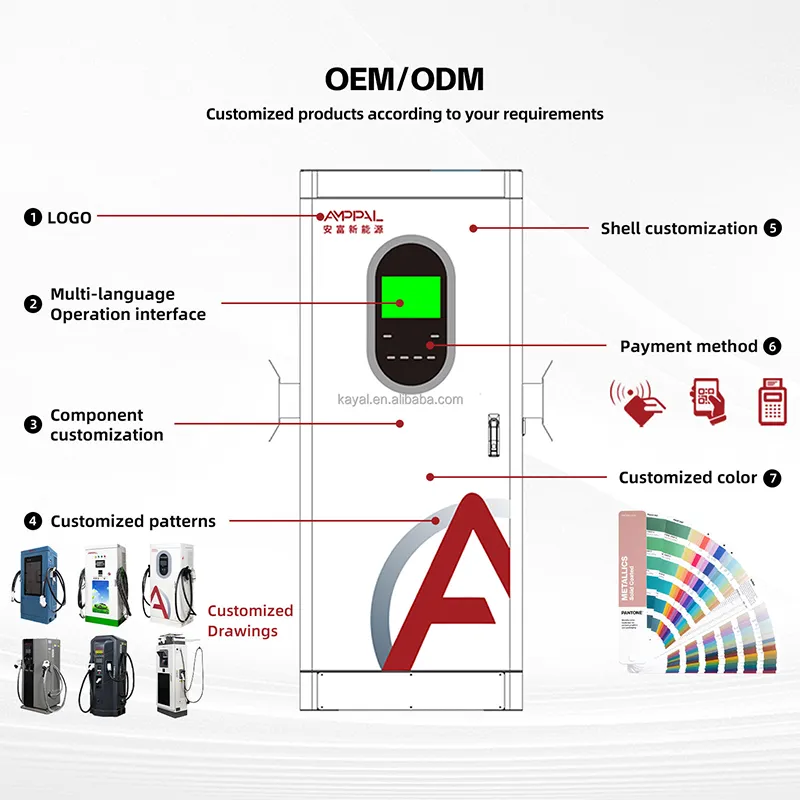

OEM/ODM senza attriti: livrea della stazione, lunghezza del cavo, mix di connettori e persino branding del cruscotto personalizzato al momento dell'ordine.

I certificati e i file di test vengono forniti con l'unità; il numero di serie si collega ai dati di burn-in e di scansione della frequenza per i tuoi auditor.

Profondità di riferimento: ordine di 500 unità raffreddate a liquido di NEOM, Sime Darby in Malesia, RHG Enerturk in Turchia: partner che inseriscono il nostro hardware nei loro siti più visibili.

Spedizione di un armadio da 480 kW: cassa, contenitore, documenti

Un mobile da 1000 × 900 × 1850 mm viene spedito in posizione verticale in una cassa di compensato con angoli in schiuma e copertura impermeabile; i canali per pallet mantengono puliti i movimenti del carrello elevatore. Per lunghe tratte in mare aggiungiamo essiccante e una scheda indicatore di umidità.

Spediamo FOB Ningbo o CIF al tuo porto. La cartella di esportazione contiene la fattura commerciale, la bolla di accompagnamento e le dichiarazioni CE/TÜV/UL/CB/CCC, quindi lo sdoganamento e il programma di apertura non sono in conflitto tra loro.

Le implementazioni di punta spesso combinano armadi, moduli di ricambio e accessori abbinati al marchio in un unico contenitore; pianifichiamo la mappa dei pallet con il tuo spedizioniere e confermiamo il piano di carico prima che il camion lasci la fabbrica.

Mantenere online una stazione di riferimento: Termini di servizio

Due anni standard. Nei siti di punta normalmente concordiamo invece un contratto di servizio esteso: il tempo di attività su una stazione di riferimento vale più della linea di garanzia.

Moduli di ricambio, contattori, HMI e schede di controllo immagazzinati, con spedizione in 3-5 giorni lavorativi o un'opzione di trasporto aereo 24 ore su 24 per i siti contrattuali.

Monitoraggio remoto da parte del nostro team operativo della stazione: vediamo la stessa dashboard OCPP che vede il tuo operatore e segnaliamo le anomalie prima che lo facciano i tuoi clienti.

Una giornata di messa in servizio con il nostro tecnico, in remoto o in loco, inclusa nei primi ordini: i siti di punta vengono eseguiti al momento del lancio, non dopo il lancio.

Un rapporto trimestrale sullo stato: dati sulla sessione, eventi di declassamento, usura del connettore, esaminati con il tuo team durante una videochiamata.

Errori di pianificazione del sito che sprecano un budget di 480 kW

Sbagliato: posizionare il mobile di punta nell'angolo più lontano “fuori mano” dove nessun guidatore lo vede. Giusto: mettilo in prima fila: l'armadietto è la segnaletica della stazione e parte del suo lavoro viene osservato.

Sbagliato: acquistare un cabinet da 480 kW con un limite di utilità da 250 kW e incolpare il caricabatterie quando le sessioni diventano lente. A destra: conferma prima il feed; valutiamo le aspettative dal trasformatore, non dalla targhetta.

Sbagliato: ignorare la progettazione della coda e lasciare che un veicolo lento da 400 V occupi l'hangar dell'ammiraglia per un'ora. A destra: impostare le politiche di sessione e le tariffe di inattività in OCPP in modo che la baia si ribalti.

Sbagliato: montare l'armadio dove il cavo della pistola non può raggiungere la porta della seconda fila. A destra: misura la copertura con il veicolo più lungo nel tuo traffico; la lunghezza del cavo è specificata nell'ordine per un motivo.

Sbagliato: trattare l'HMI da 7 pollici come un cartellone pubblicitario e lasciarlo esposto al sole tutto il giorno. A destra: ombreggia il viso: lo schermo è uno strumento per l'operatore e dura più a lungo al riparo dal sole.

Cosa dicono i proprietari delle stazioni sulla gestione di un'ammiraglia

Operatore di corridoi autostradali in Arabia Saudita: "Abbiamo aperto con un armadio 480 e abbiamo osservato la formazione della coda al nostro gate invece che a quello della concorrenza. Sei mesi di traffico a 800 V, zero guasti di ricarica. La vernice ha mostrato anelli di polvere sotto il sole del deserto in poche settimane: estetica, ma ci preoccupiamo dell'apparenza in un'ammiraglia."

Operatore di parcheggi aeroportuali in Malesia: "I veicoli elettrici a noleggio e le auto con autista arrivano a raffica. Il 480 libera uno spazio in meno di 20 minuti per i modelli premium, quindi il nostro fatturato è aumentato. Abbiamo dovuto insegnare al nostro personale di manutenzione il lato OCPP; l'armadio stesso non ha avuto guasti nemmeno una volta in quattro mesi."

Partner dello showroom OEM in Germania: "Una giornata per i media con le auto di prova da 800 V: la 480 non è mai diventata la storia, che è esattamente quello che ci si aspetta da un caricabatterie. La consegna ha rispettato i 15-20 giorni lavorativi promessi. Il manuale di messa in servizio è fitto; budget per mezza giornata con il vostro elettricista."

Domande sulla stazione di sovralimentazione, risposta

D: Sono necessari 480 kW ora o per le auto future?

R: Entrambi. I veicoli 800V sono già in vendita; la finestra DC200-1000V è al loro servizio oggi e copre la prossima generazione di piattaforme senza modifiche hardware.

D: Che risultati fornisce?

R: DC 200-1000 V fino a 200 A, efficienza di picco del 95%, da AC 380 V ± 15%, ingresso 45-65 Hz.

D: È in grado di gestire standard di connettori misti?

R: Sì: CCS1, CCS2, GB/T, CHAdeMO e NACS vengono configurati al momento dell'ordine.

D: Come gestisco la stazione?

R: OCPP 1.6/2.0 con dashboard remoto, più HMI da 7 pollici per fallback locale; la nostra squadra operativa della stazione utilizza lo stesso stack.

D: Che certificazione ha?

R: CE, TÜV, UL, CB e CCC, con file di test collegati al numero di serie.

D: Quanto tempo richiede la consegna?

A: 15-20 giorni lavorativi dall'ordine d'acquisto confermato; il MOQ è un armadietto.

D: Cosa succede se la griglia del sito è debole?

R: Lo stadio di ingresso tollera una tensione di ±15% e 45-65Hz; oltre a ciò, ti diremo che il sito necessita di un trasformatore o di una batteria tampone prima di effettuare l'ordine.

D: Cosa viene coperto dopo l'installazione?

R: Due anni standard; i siti di punta di solito passano a un contratto di servizio esteso con una spedizione dei ricambi più rapida.
