Caricatore per veicoli elettrici CC multi-pistola da 120 kW per più veicoli e ricarica di flotte

Cosa fa realmente il cabinet a quattro cannoni da 120 kW

Collega un singolo EV all'AF-DC-120-Y-D-Z-4-H e assorbe tutti i 120 kW; basta collegarlo in un secondo e l'armadio riduce silenziosamente il budget a 60 kW ciascuno. Questo ri-affettamento, non il modulo di potenza stesso, è ciò che decide se i conducenti ti lasciano una recensione a cinque stelle o uno sfogo a una stella.

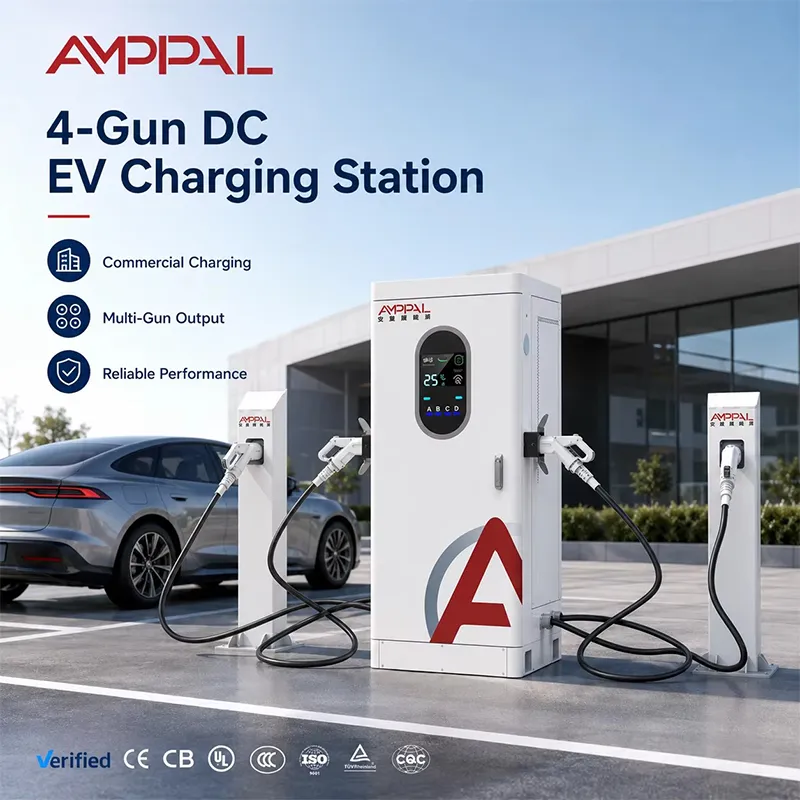

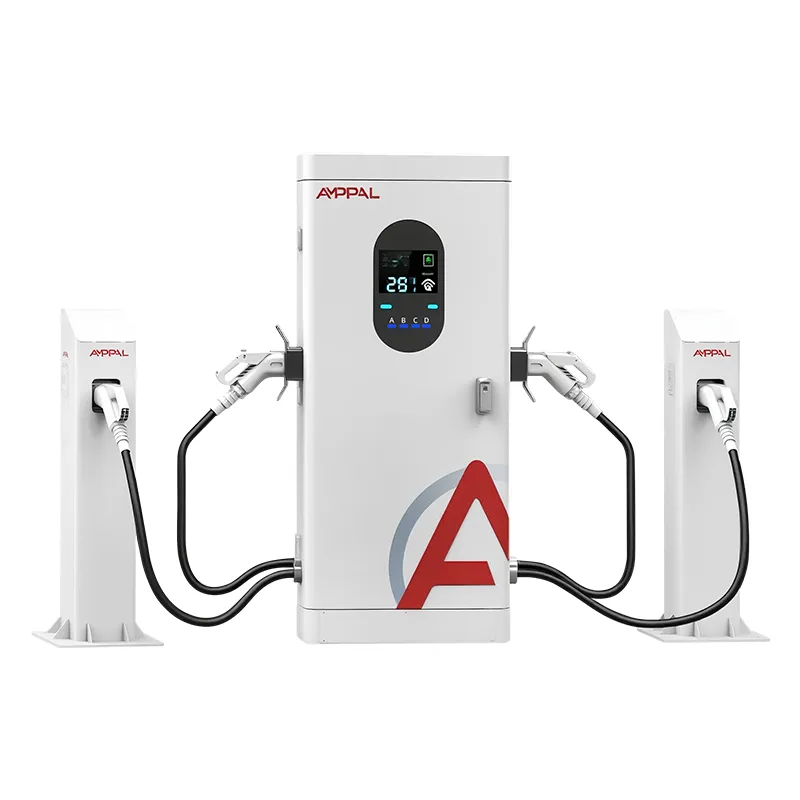

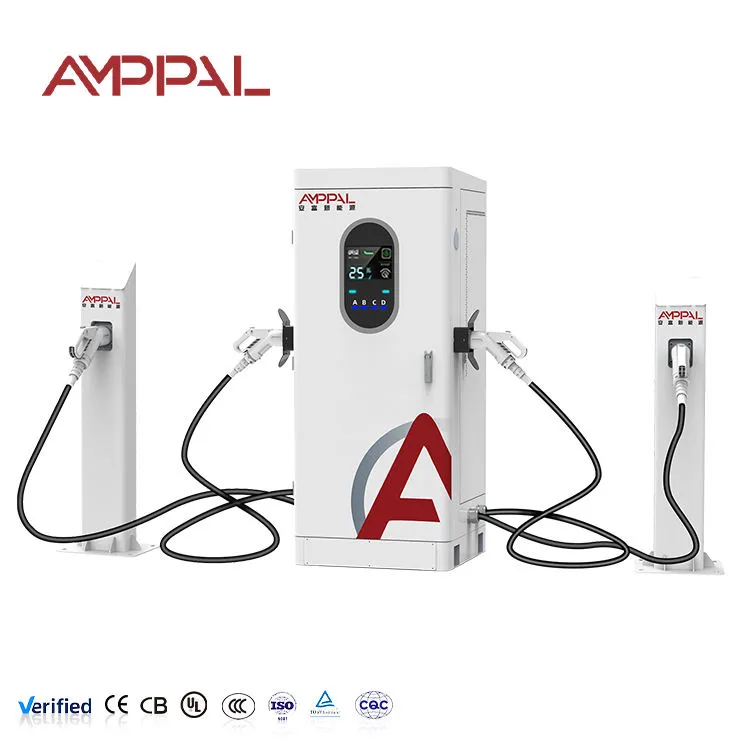

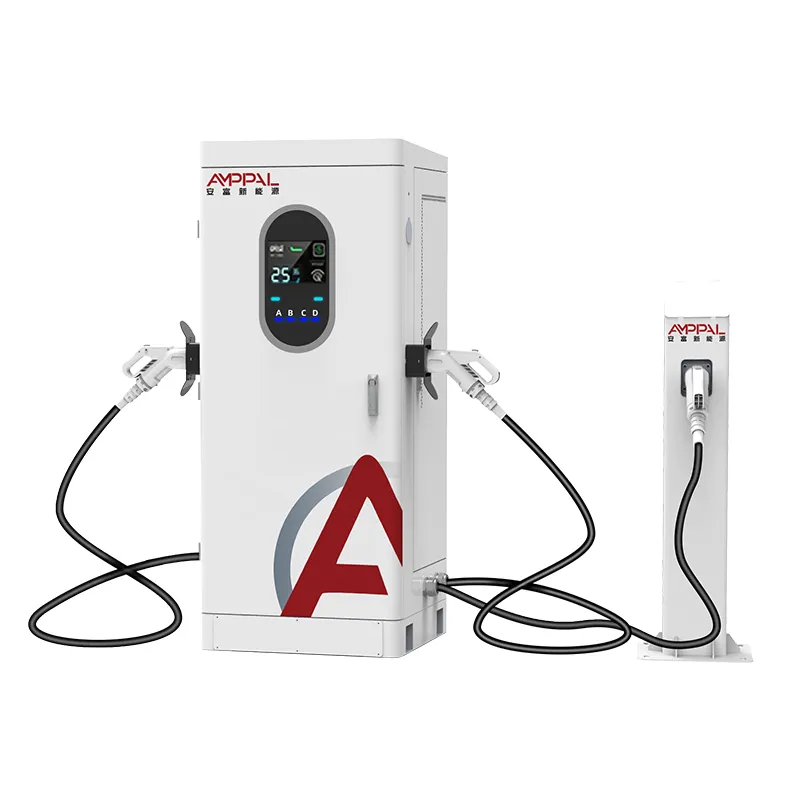

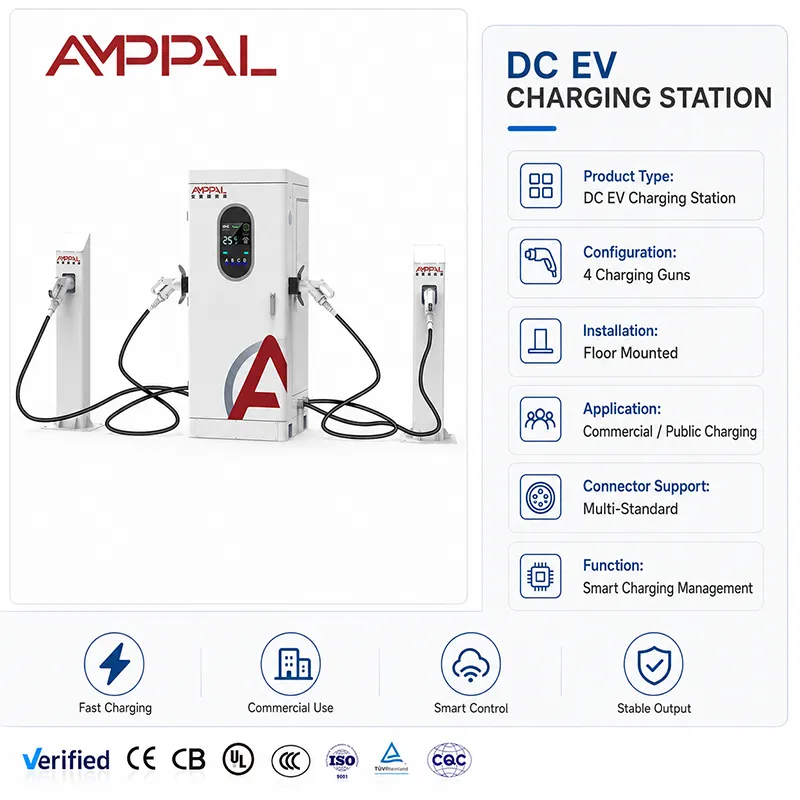

Questo caricabatterie DC EV multi-gun da 120 kW per più veicoli e la ricarica di flotte è un caricabatterie DC multi-gun integrato: un armadio, un ingresso AC 380 V, quattro uscite che condividono un unico pool di alimentazione. Non sono quattro caricatori imbullonati insieme. Si tratta di una macchina da 120 kW il cui software decide dove va l'energia, secondo per secondo. Gli operatori che comprendono il software modellano l'esperienza della coda.

Cinque cose che il motore di allocazione cambia

Regole di allocazione impostate da te, non dalla fabbrica: primo arrivato, primo servito, anche diviso, o una priorità - modificata sul touch screen o tramite il backend OCPP, nessuna apertura dell'armadietto.

I cannoni inattivi smettono di pagare l'affitto: quando la posizione C è vuota, la sua quota va automaticamente ai cannoni occupati. 120 kW non si parcheggiano mai in una presa inutilizzata.

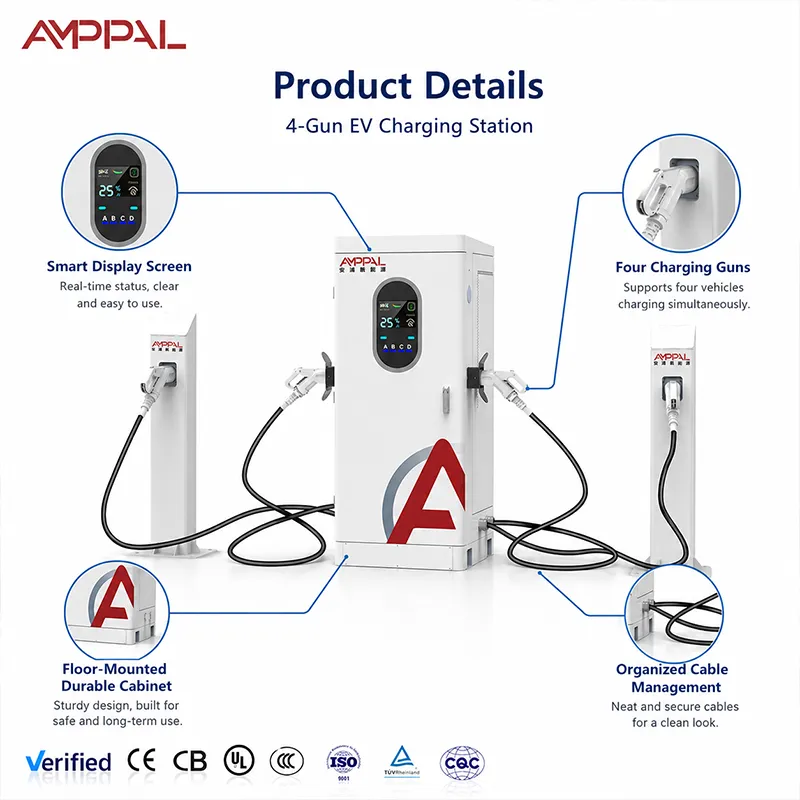

Lo schermo dice la verità: ogni sessione mostra tensione e corrente in tensione, così il conducente che ha "rallentato" può vedere che si tratta di un'assegnazione, non di un guasto. Quella schermata pone fine a più argomenti di qualsiasi ticket dell'helpdesk.

I limiti di corrente fanno parte dei conti: l'uscita massima è di 250 A, quindi un veicolo da 800 V da solo può assorbire tutti i 120 kW, mentre un'auto da 400 V raggiunge un picco di circa 100 kW. Il mobile mostra entrambi i numeri dal vivo.

Specifiche tecniche

Dove uno splitter da 120 kW si guadagna da vivere

Depositi di taxi urbani: tre taxi assorbono 30 kW ciascuno mentre una berlina ad alta tensione prende il resto della piscina.

Parcheggio di hotel e centri commerciali: gli ospiti che pernottano pagano a un ritmo rilassato; un solo visitatore diurno si avvicina ai 120kW completi.

Piccoli cantieri con 4-8 veicoli elettrici e una singola linea di alimentazione da 120 kW che il proprietario non aggiornerà.

Pit stop in autostrada con arrivi a raffica: quattro cannoni assorbono una piccola onda senza un secondo trasformatore.

Hub di ride-hailing nei climi caldi: il raffreddamento ad aria forzata e l'involucro IP54 sopportano giornate a 40 gradi e marciapiedi polverosi.

Come il governo decide chi ottiene cosa

Il controller campiona continuamente la richiesta di ogni pistola collegata: tensione della batteria, richiesta di corrente e regola selezionata. La regola di base è il primo arrivato, primo servito: la prima macchina ottiene ciò che chiede, la seconda prende ciò che resta, gli arrivi successivi dividono il resto. Anche la divisione divide il pool tra le armi occupate.

Ecco cosa provano realmente i conducenti di matematica. Una macchina sola: la piscina completa. Due auto: 60kW ciascuna. Quattro auto: 30 kW ciascuna, supponendo che i veicoli possano accettare tali numeri. Sono importanti due avvertenze. Innanzitutto, il tetto di 250 A: una batteria da 400 V che richiede 300 A viene limitata a circa 100 kW, quindi il momento dei “120 kW completi” appartiene ai veicoli da 800 V.

Ciò che il conducente vede, quindi, è un calo quando qualcuno nuovo si collega e una corrente lenta che si assottiglia mentre la batteria aumenta. Nessuno dei due è una colpa. Lo schermo mostra il nuovo tempo parziale in un secondo e la banda LED cambia colore in modo che la coda sappia quale pistola è libera.

Porte di qualità dietro i marchi CE, TUV, UL e CB

Prove di tipo sull'intero armadio, non su un campione da banco: EMC, resistenza dielettrica e messa a terra protettiva verificate sull'unità 1820x750x735 così come spedita.

Nebbia salina per 96 ore su involucri e alloggiamenti delle armi: il controllo della corrosione costiera che conta nei siti del Golfo e del Sud-est asiatico.

Immersione termica a 50°C ambiente con porte chiuse; la curva di declassamento è stampata nel manuale, non rilevata in loco.

Test IP54 contro pioggia e polvere sulle guarnizioni delle porte e sui pressacavi prima che l'unità lasci la linea.

Registri serializzati: il file di test di ciascun armadio può essere richiesto insieme alla spedizione, utile quando un bando di gara richiede una prova.

Otto passi dall'acciaio per bobine a un armadio testato

1. Taglio laser su macchine TRUMPF e piegatura presso piegatrici CNC: la fase della lamiera racconta la storia dell'IP54.

2. Rivestimento e polimerizzazione a polvere, con un campione di nebbia salina estratto da ogni lotto.

3. Assemblaggio PCBA sulla linea DC; AMPPAL esegue l'assemblaggio AC e DC separatamente, quindi gli armadi DC non condividono mai gli strumenti con gli alimentatori AC.

4. Integrazione del modulo di potenza con un gruppo sbarre a coppia controllata: una sbarra allentata si presenta mesi dopo come un punto caldo.

120 kW su quattro cannoni sono i calcoli giusti per il tuo sito?

Questo cabinet è adatto ai luoghi in cui è possibile collegare quattro veicoli contemporaneamente e le sessioni durano 25-60 minuti: depositi, centri commerciali, hotel, piccole fermate autostradali. Lavora all'indietro rispetto al tuo obiettivo. Approssimativamente, con una media di 40 kW per pistola occupata, un rabbocco di 50 kWh richiede circa 75 minuti quando l'armadio è pieno e circa 25 minuti quando un'auto ha solo la piscina.

Sii onesto riguardo alle discrepanze. Se tutta la tua attività è una corsia di sorpasso con un veicolo alla volta, una pistola singola da 120 kW o 160 kW costa meno. Se hai bisogno di quattro sessioni simultanee da 120 kW, questo armadio è quattro volte troppo piccolo: acquista unità separate.

Perché gli acquirenti ordinano questo armadio da AMPPAL

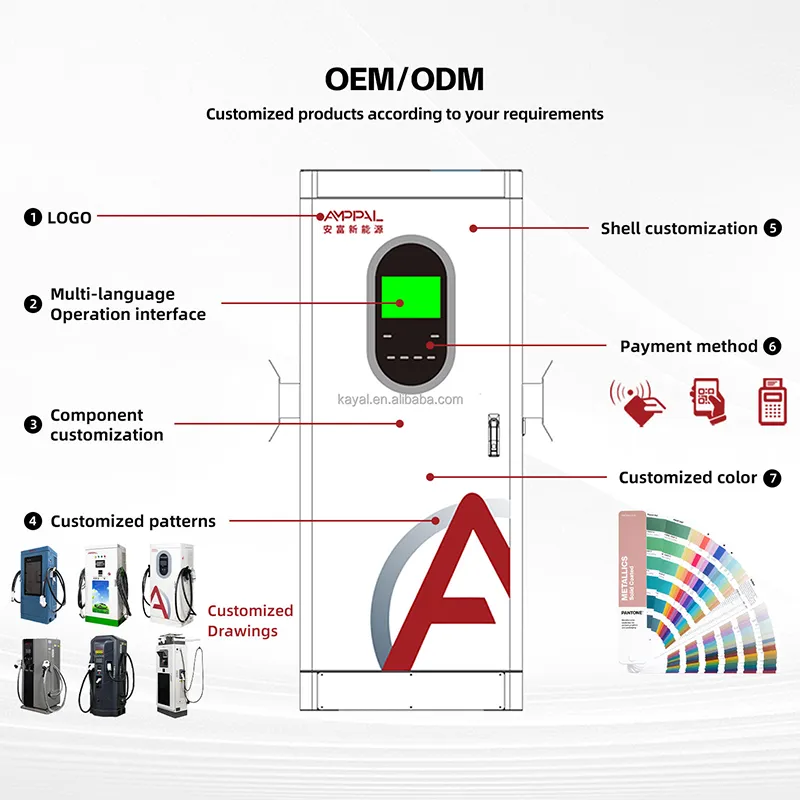

OEM/ODM senza drammi: logo, colore, etichette per pistole e denominazione backend configurati al momento dell'ordine; I termini MOQ sono impostati per modello nel preventivo e le unità campione vengono spedite prima del volume.

Tempi di consegna standard di 15-20 giorni lavorativi per questo modello, conteggiati dal deposito e dalla grafica approvata.

Un set di certificazioni che risponde a gare d'appalto in Medio Oriente, UE e nelle Americhe: CE, TUV, UL, CB e CCC in patria.

Progetti di riferimento con dati operativi reali: 500 unità raffreddate a liquido fornite per il progetto NEOM sull'idrogeno verde dell'Arabia Saudita, oltre 200 stazioni gestite dal nostro team.

Una fabbrica da 260 dipendenti fondata nel 2014 a Yueqing, Zhejiang – “la capitale elettrica della Cina” – che esporta in oltre 40 paesi.

Scatola, pallet, container: come spedisce il 120kW

Il mobile viene spedito in posizione verticale in una cassa di legno di dimensioni pari al corpo di 1820x750x735 mm con circa 100 mm di luce per lato; le quattro pistole si trovano in scompartimenti tagliati in schiuma accanto ad esso. La busta della cassa misura circa 2,0 x 0,95 x 1,0 m e il peso lordo finale è indicato sulla distinta di imballaggio prima della spedizione.

Per i carichi di container, pianifica intorno a quella busta: un quartier generale di 40 piedi può contenere sei casse in un'unica fila con spazio per gli accessori, e ricontrolliamo il piano di stivaggio rispetto alle dimensioni effettive del container su ogni ordine. Non esistono due clienti che imballano la stessa miscela, quindi il diagramma di carico finale viene confermato con te prima che il camion parta.

I termini sono a tua disposizione - FOB, CIF, CFR, DDP o EXW dal nostro stabilimento di Yueqing - e i documenti di spedizione (fattura commerciale, bolla di accompagnamento, polizza di carico, certificato di origine) sono preparati dal nostro ufficio esportazioni, che gestisce oltre 40 paesi di destinazione all'anno.

Garanzia e pezzi di ricambio

Due anni sull'unità. Negli armadi multi-pistola i gruppi pistola sono quelli maggiormente soggetti a usura: disponiamo di tutte e quattro le posizioni.

Gruppi pistola di ricambio (con cavo da 5 o 7 metri) spediti dallo stabilimento di Zhejiang entro 48 ore per gli articoli in stock.

Diagnostica remota tramite connessione OCPP: la maggior parte degli errori di configurazione vengono risolti tramite il backend senza una visita in loco.

Una lista di controllo della manutenzione annuale inviata con ogni ordine: pulire i filtri dell'aria, serrare nuovamente le sbarre collettrici, ispezionare i contatti della pistola per eventuali segni di bruciatura.

Supporto alla messa in servizio: una chiamata remota con i nostri ingegneri per seguire la prima sessione dall'inizio alla fine.

Ricambi a livello di modulo, non promesse a livello di scheda: i moduli di alimentazione sono sostituibili a caldo e conservati per l'intero periodo di garanzia.

Sbagliato vs giusto: gestire il governo

Sbagliato: parcheggiare con il cavo di 5 metri ben teso, per poi dare la colpa al caricabatterie quando il connettore si usura. A destra: lunghezza del cavo corrispondente alla disposizione del vano: pistole da 7 m sulle corsie lontane, 5 m sulle corsie vicine, cavi riposti nelle fondine dopo ogni sessione.

Sbagliato: impilare le scatole contro il lato ventilato del mobile. A destra: mantenere 40 cm di spazio libero attorno all'aspirazione e pulire il filtro mensilmente.

Sbagliato: dire a un conducente da 400 V "otterrai 120 kW" perché il cartello dice 120 kW. A destra: citando il numero reale – circa 100 kW a 400 V, 120 kW completi a 800 V – e indicando lo schermo live.

Sbagliato: alimentare l'armadio da una presa condivisa o da un interruttore sottodimensionato. A destra: una linea AC380V+-15% dedicata, un interruttore correttamente dimensionato e un corretto collegamento a terra: lo schema elettrico è nel manuale.

Sbagliato: lasciare una pistola sull'asfalto bagnato mentre l'auto successiva è in coda. A destra: rimettere in fondina dopo l'uso; la fascia LED diventa verde solo quando la pistola è posizionata e pronta.

Cosa dicono gli operatori dopo sei mesi

Il direttore di un deposito di taxi a Dubai corre in base all'ordine di arrivo e ci ha detto che la banda LED ha dimezzato le sue controversie in coda: gli autisti vedono quale pistola è libera prima di parcheggiare. La sua lamentela: il sole diretto rende difficile la lettura dello schermo da 7 pollici a metà pomeriggio, quindi ha fissato una piccola tettoia sul mobiletto.

L'operatore di un centro commerciale a Kuala Lumpur ha ordinato cannoni da 7 milioni sulle posizioni esterne in modo che le auto del porto posteriore possano raggiungerle senza strascicare. Le entrate per gabinetto sono aumentate dopo che è passato alla divisione uniforme, perché nessuna macchina si è impossessata della piscina durante la corsa alla cena.

Una compagnia di trasporti a Varsavia fa circolare quattro furgoni in un armadio durante la notte. A -15°C l'armadio si è avviato e ha mantenuto la temperatura bene. La loro nota: il volume del cicalino alla fine della sessione non può essere disattivato dall'app, quindi un lavoratore del turno di notte deve avvicinarsi allo schermo: una cosa minore, ma lo hanno richiesto nel firmware successivo.

Domande che gli acquirenti pongono sull'allocazione dell'energia

D: Se si collegano quattro auto contemporaneamente, tutte e quattro ottengono esattamente 30 kW?

R: Con divisione pari, sì: 120 divisi per quattro cannoni occupati. Con il primo arrivato, primo servito, la prima macchina mantiene ciò che ha chiesto e le altre condividono ciò che resta. Lo schermo mostra la divisione in tempo reale.

D: Un automobilista ha detto che la sua velocità è diminuita quando è arrivata un'altra macchina. Il caricabatterie non funziona?

R: Quasi certamente no. Il cabinet rialloca il pool all'avvio di una nuova sessione; i suoi attuali passi scendono con una mossa e lo schermo si aggiorna. È una politica, non un fallimento.

D: Una pistola può sempre avere la priorità?

R: Sì, è possibile riservare una quota a una posizione designata; gli altri tre si dividono ciò che resta. Due pistole prioritarie avrebbero bisogno di due armadietti: i calcoli non lo consentono.

D: La mia flotta da 400 V vedrà 120 kW?

R: No, il limite di uscita di 250 A limita un'auto da 400 V a circa 100 kW. I 120 kW completi appaiono sui veicoli da 800 V. Ecco perché pubblichiamo le specifiche attuali invece di scorciatoie di marketing.

D: Cavi da 5 o 7 metri?

R: Ordina per geometria della baia. Le corsie vicine impiegano 5 m (più economico, meno cavi da gestire); La portata trasversale richiede 7 m. Gli ordini misti sono normali: specifica per posizione.

D: È possibile modificare le regole di allocazione dopo l'installazione?

R: Sì, dal touch screen o tramite OCPP, in qualsiasi momento, senza modifiche hardware. Due settimane di dati A/B di solito stabiliscono quale regola si adatta al tuo sito.

D: Cosa succede se una pistola si guasta?

A: Gli altri tre continuano a funzionare. I gruppi pistola sono sostituibili sul campo e immagazzinati; una posizione fallita viene visualizzata come errore sullo schermo e nell'OCPP.

D: OCPP 1.6 o 2.0?

R: Entrambi. Raccontaci la tua piattaforma prima della spedizione e testiamo l'handshake rispetto ad essa, quindi la messa in servizio non si trasforma in una sessione di debug.
