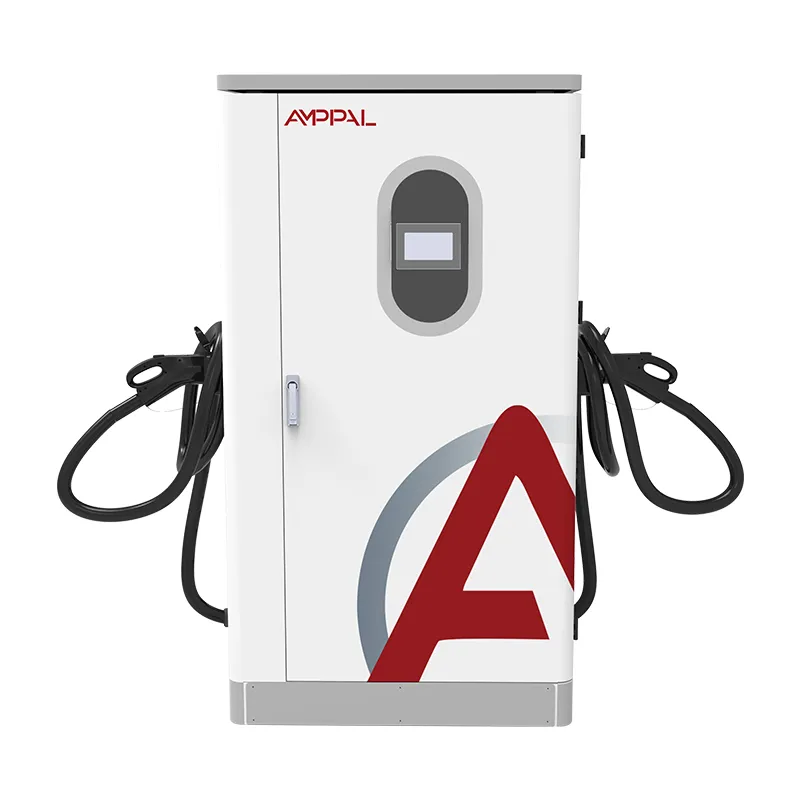

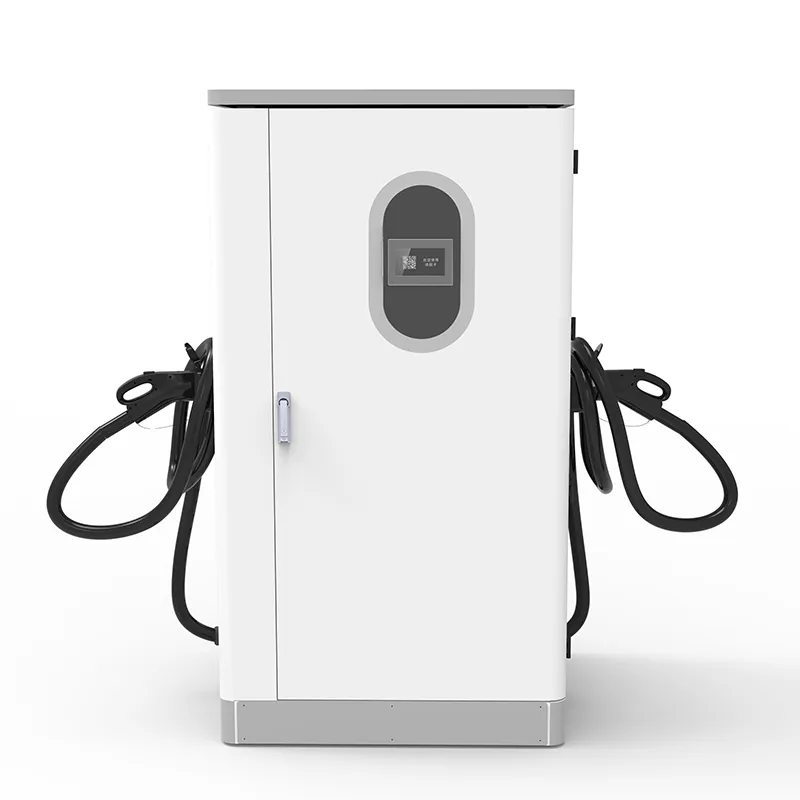

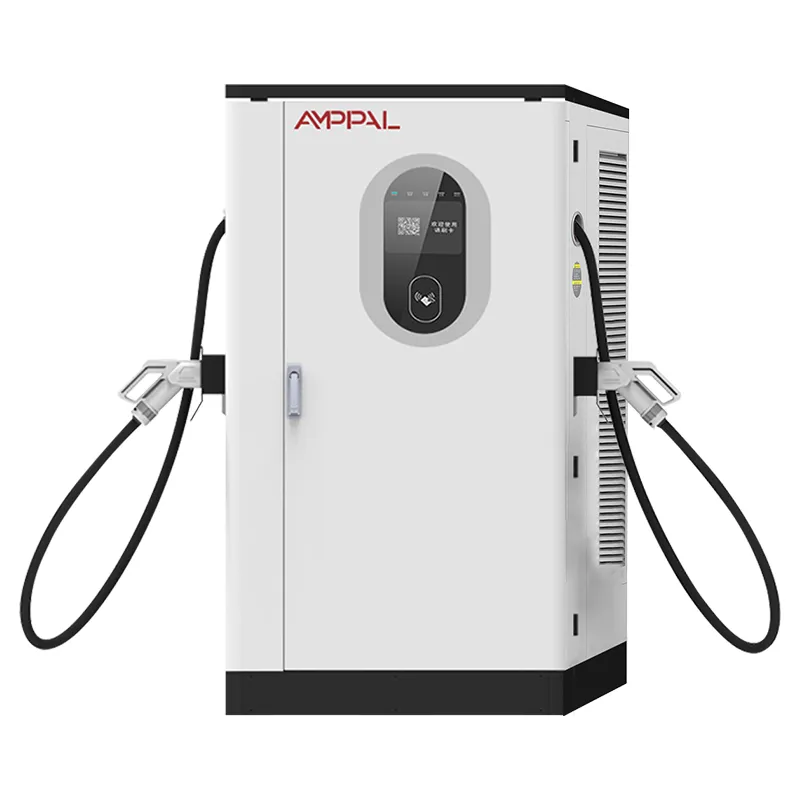

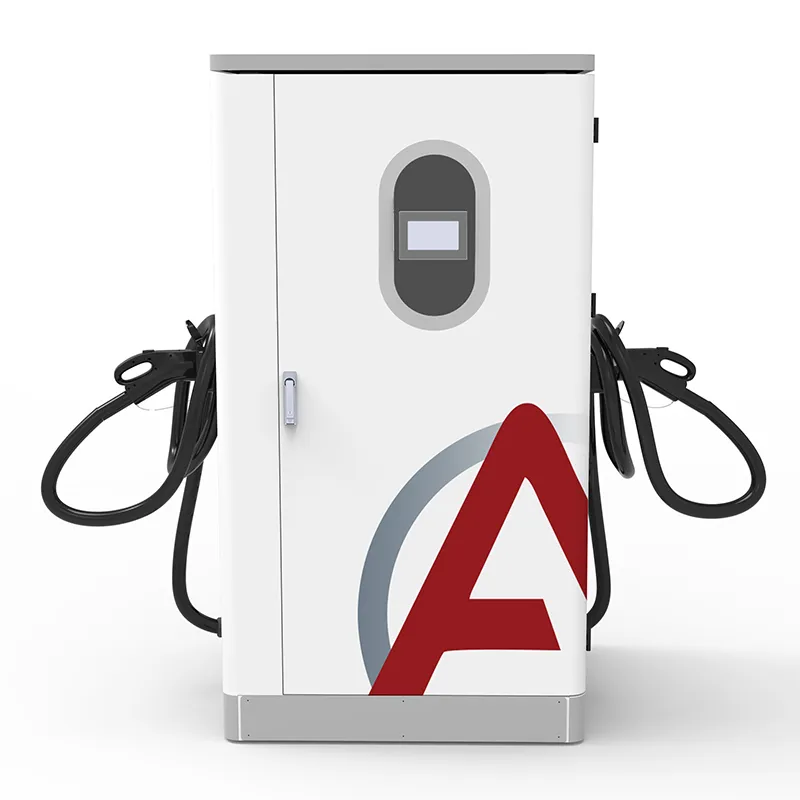

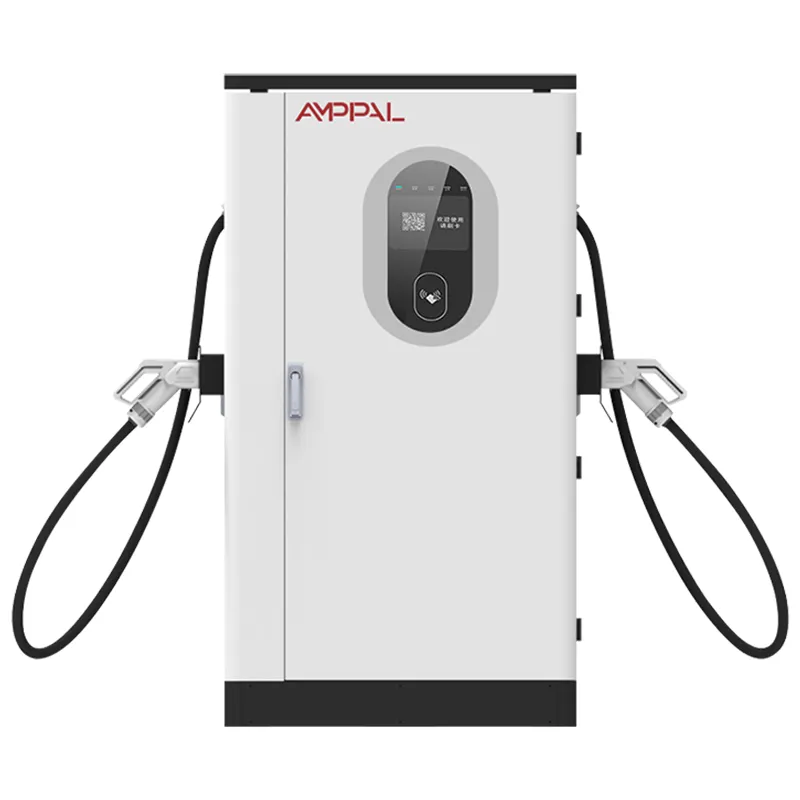

Stazione di ricarica per veicoli elettrici CC ad alta potenza da 360 kW per depositi di flotte di grandi dimensioni

Perché un caricabatterie che tollera reti difettose vende meglio all'estero

Chiedi a un installatore a Lagos, a un ingegnere di Almaty o al proprietario di un hotel a Bali cosa uccide i caricabatterie CC e otterrai la stessa risposta prima di finire la domanda: la rete. Tensione che diminuisce a mezzogiorno, frequenza che vaga quando un gruppo elettrogeno diesel condivide l'autobus, cali di tensione senza preavviso: la maggior parte dei caricabatterie veloci costruiti per le reti europee ordinate si piega in sei mesi.

L'AF-DC-360 è stato progettato per queste condizioni. Il suo stadio di ingresso accetta AC380V ±15% e l'intera banda 45-65Hz, quindi lo stesso cabinet che funziona con la rete a 50Hz a Riad funziona su una rete a 60Hz a San Paolo e su un gruppo elettrogeno a 52Hz in un campo di costruzione: nessuna modifica al firmware, nessuna variante regionale.

Cinque scelte ingegneristiche che lo rendono tollerante alla rete

Banda di ingresso 45-65Hz: nessuna riconfigurazione quando ci si sposta tra le regioni 50Hz e 60Hz; il front-end traccia qualunque frequenza arrivi.

Tolleranza di tensione ±15%: l'ingresso fino a circa 323 V e fino a circa 437 V mantiene attivo il bus CC dove le griglie rurali cedono sotto il carico serale.

Potenza nominale su tutta la banda: molti caricabatterie “ad ampio raggio” declassano silenziosamente al di fuori dei 50/60 Hz esatti; questa unità mantiene la sua curva da 45Hz a 65Hz.

Armadio IP54 classificato da -25°C a +50°C: i luoghi con griglie deboli di solito hanno anche un clima rigido e l'involucro gestisce entrambi i problemi contemporaneamente.

OCPP 1.6/2.0 con registrazione separata dei guasti: gli eventi in ingresso vengono registrati separatamente dai guasti del caricatore, in modo che il tecnico smetta di incolpare il lato sbagliato della connessione.

Efficienza di picco del 95%: sull’energia del gruppo elettrogeno, dove ogni chilowattora sprecato costa più dell’energia di rete, la differenza si vede nella bolletta del carburante.

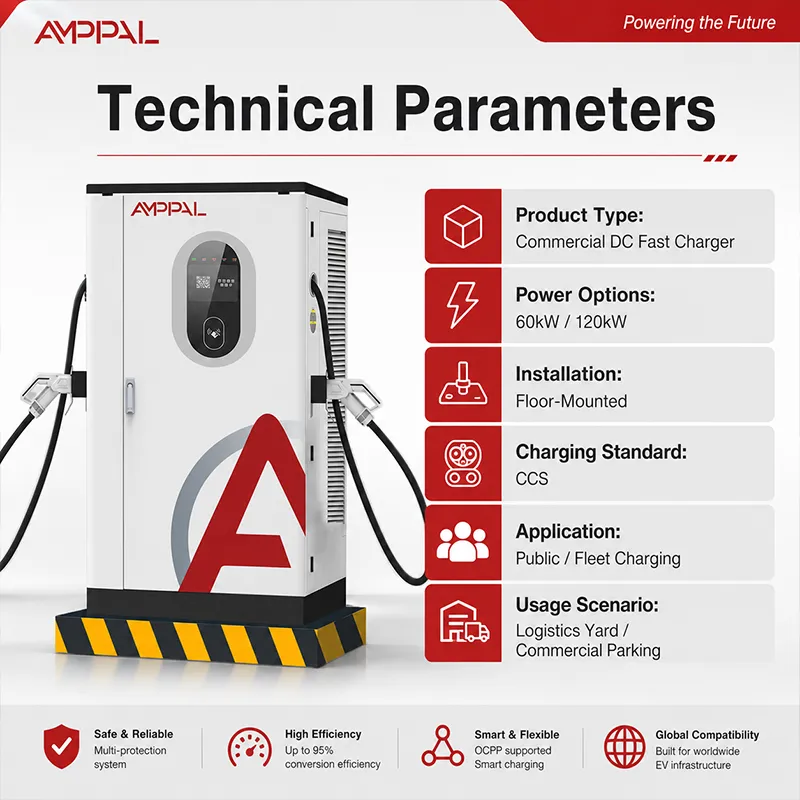

Specifiche tecniche

Griglie che questo cabinet gestisce: 50 Hz, 60 Hz e tutto il resto

Rete a 50 Hz — Europa, Medio Oriente, gran parte dell'Asia e dell'Africa: collegamento trifase standard, nessuna modifica.

Rete a 60 Hz — Nord e Sud America, parti del Giappone e della Corea: la stessa unità, lo stesso firmware, nessun convertitore.

Isole e microreti: Caraibi, Maldive, Filippine: la frequenza varia quando il carico cambia e la finestra 45-65 Hz la assorbe.

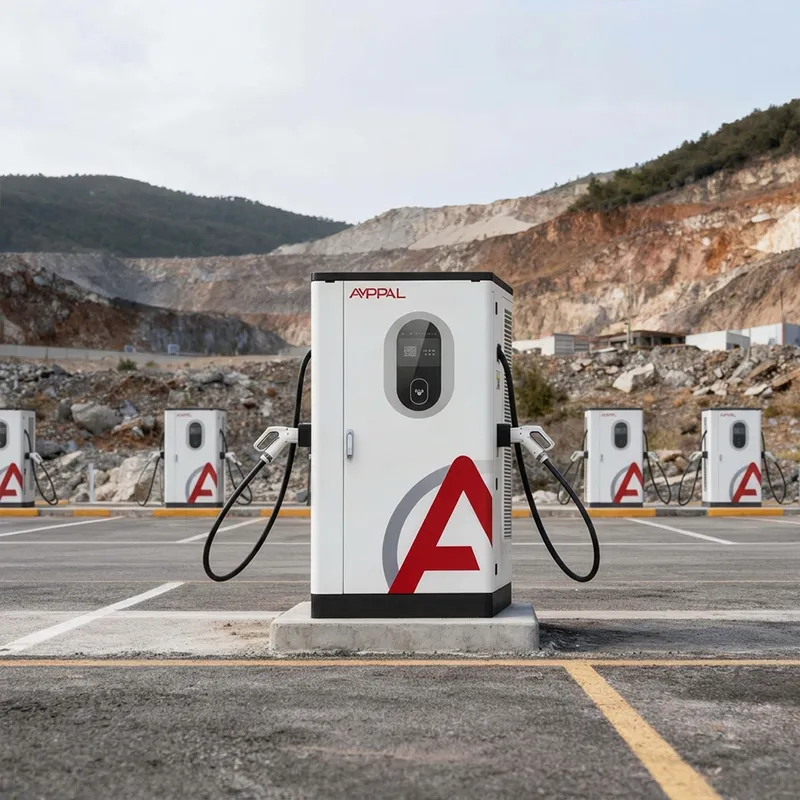

Siti di gruppi elettrogeni diesel e a gas: campi di costruzione, miniere remote, stazioni costruite prima dell'estensione della rete: i gruppi elettrogeni mantengono 48-55 Hz sotto oscillazioni di carico; questo armadio non inciampa.

Regioni con abbassamenti di tensione: Africa sub-sahariana, Asia centrale, parti dell'Indonesia e Vietnam: la tolleranza del ±15% mantiene le sessioni fino al picco serale.

All'interno della catena di conversione: ingresso CA, uscita CC pulita

La corrente alternata trifase entra nello stadio di ingresso, dove un raddrizzatore front-end attivo la converte in un bus CC stabile. La scheda di controllo confronta la frequenza e la tensione della linea con la richiesta del veicolo centinaia di volte al secondo e regola lo stadio CC/CC in modo che il veicolo veda una CC pulita e regolata qualunque sia la rete che sta facendo in quel minuto.

La capacità di ampia frequenza non è una modifica del filtro; risiede nel firmware di controllo del raddrizzatore. Su un'alimentazione del gruppo elettrogeno alla deriva, un caricabatterie fisso a 50 Hz perde la sincronizzazione e riduce l'uscita. L'AF-DC-360 mantiene il bus DC al setpoint perché il front-end si blocca nuovamente su qualunque frequenza arrivi: 45Hz, 60Hz, 52,4Hz, sempre uguali.

L'uscita segue quindi l'handshake del BMS: DC200-1000V, fino a 200A, con il touch screen da 7 pollici che mostra i dati della sessione localmente. L’efficienza massima del 95% viene misurata sul bus DC, un numero che conta quando ogni kilowattora costa di più con il diesel che con la rete nazionale.

Certificati che aprono le porte doganali

CE e CB segnano l'unità per l'UE e gran parte dell'Asia; L'ispezione in linea TÜV copre il processo di produzione, non solo un campione espositivo.

La certificazione UL supporta i progetti nordamericani e semplifica i requisiti assicurativi in ​​diversi mercati.

CCC per le vendite nazionali cinesi; la cartella di esportazione comprende tutti e tre i documenti dichiarativi.

L'affermazione di 45-65 Hz è testata, non scontata: lo stadio di ingresso di ogni unità viene spostato su tutta la banda su un'alimentazione a frequenza variabile prima della chiusura.

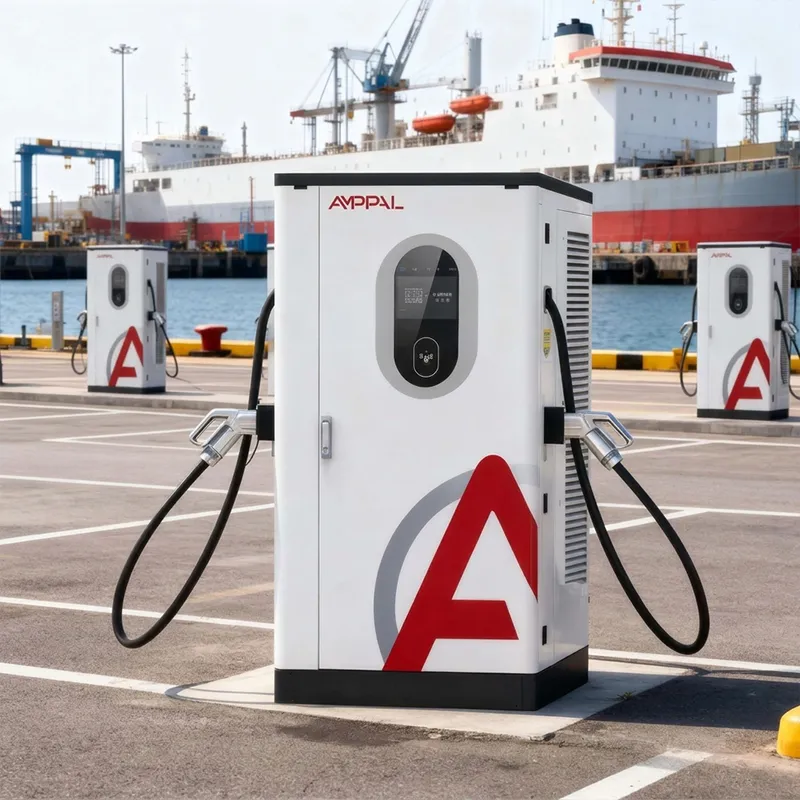

La custodia e gli elementi di fissaggio resistono alla nebbia salina per 96 ore, caratteristica importante per i siti costieri dell'Africa e dei Caraibi.

I moduli con classificazione compresa tra -30°C e +55°C vengono sottoposti a cicli sulla linea, offrendo un margine reale alla classificazione da -25°C a +50°C dell'armadio nei mercati degli altopiani e dei deserti.

Otto passaggi di produzione tra il componente e il caricatore finito

Cancello 1: i telai in acciaio vengono tagliati al laser e saldati tramite robot sulle linee FANUC e TRUMPF condivise con le nostre gamme di prodotti AC e DC.

Cancello 2: gli involucri passano attraverso il pretrattamento e la verniciatura a polvere prima che qualsiasi componente elettronico si avvicini ad essi.

Gate 3: il raddrizzatore e i moduli DC/DC sono costruiti sulla linea di assemblaggio DC, tenuti separati dalla produzione AC per ESD e controllo della pulizia.

Gate 4: ogni modulo viene sottoposto a test di carico singolarmente: precisione di uscita, ondulazione, efficienza al 20%, 50% e 100%.

Gate 5: il banco a frequenza variabile spazia 45-65 Hz e fa passare la tensione di ingresso attraverso la finestra del ±15% su ogni unità.

Acquistare per una rete debole? Controlla prima queste tre cose

Misura prima di acquistare: registra la tensione del tuo sito per una settimana. Se normalmente si trova al di sotto di 340 V durante il picco serale, pianificare una corsa dell'alimentatore più breve o un cambio della presa del trasformatore, poiché anche una tolleranza di ±15% ha un limite.

In secondo luogo, controlla il gruppo elettrogeno. Se prevedi di utilizzare il diesel, dimensionalo a 1,5-2 volte l'assorbimento del caricabatterie. Un gruppo elettrogeno troppo piccolo ricerca frequenza e tensione insieme e nessuno stadio di ingresso può riparare una fornitura che collassa.

E la verità è che no: se il tuo sito non ha alcun percorso realistico verso un'alimentazione trifase stabile (nessuna rete, nessun gruppo elettrogeno, solo monofase), questo prodotto non fa per te. Hai bisogno di un sistema alimentato a batteria o ibrido solare e te lo diremo invece di accettare l'ordine.

Ciò che ottengono i clienti esteri che i fornitori locali non possono eguagliare

Oltre 40 paesi con cronologia di consegna: Emirati Arabi Uniti, Arabia Saudita, Russia, Kazakistan, Uzbekistan, Croazia, Germania, Francia, Malesia, Tailandia, Vietnam, Indonesia, Ruanda, Kenya, Sud Africa, Messico, Brasile, Cile, Turchia - e tale elenco informa ogni build.

Tempi di consegna di 15-20 giorni lavorativi con la data nel PO; MOQ è un'unità per gli ordini di prima convalida.

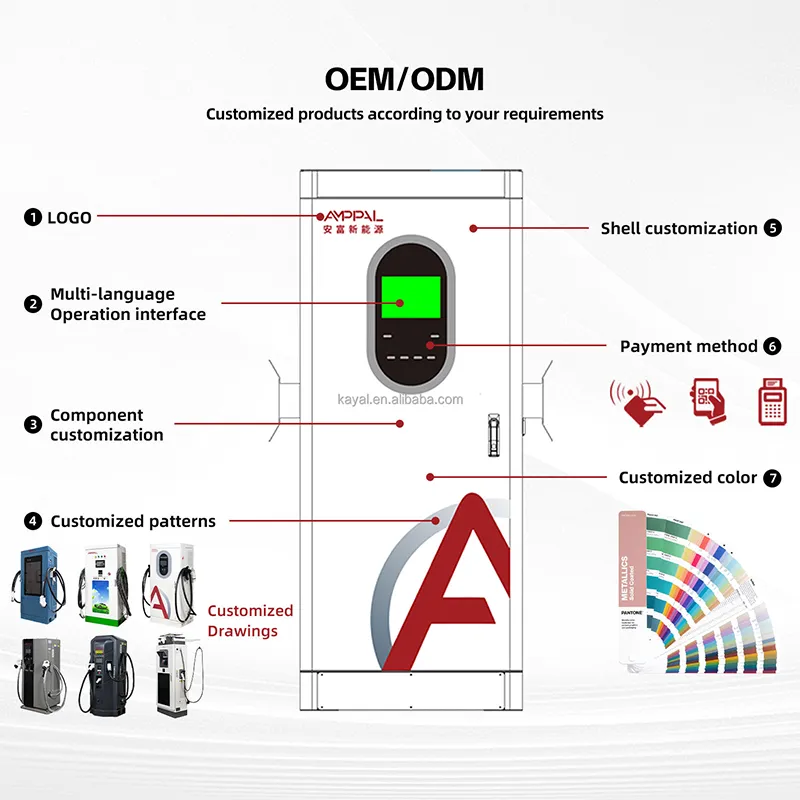

Lunghezza cavo, connettore standard, verniciatura e logo personalizzabili al momento dell'ordine; il firmware ad ampia frequenza è già standard, non una richiesta speciale.

Certificati spediti nella cartella di esportazione (CE, TÜV, UL, CB, CCC) oltre alla documentazione OCPP completa per il tuo team software.

Riferimenti: il progetto NEOM con 500 unità raffreddate a liquido, Sime Darby in Malesia, RHG Enerturk in Turchia - siti che testano caricabatterie su reti che non perdonano.

Come imballiamo e spediamo in oltre 40 paesi

L'armadio lascia la fabbrica su un pallet con canaline per carrelli elevatori, quindi entra in una cassa di compensato con protezione angolare in schiuma e copertura impermeabile. Per il trasporto marittimo aggiungiamo essiccante e una scheda con indicatore di umidità: un mese in un container che attraversa l'equatore è un clima a sé stante.

Spediamo FOB Ningbo o CIF al tuo porto. Il pacco di esportazione contiene la fattura commerciale, la bolla di accompagnamento, il supporto della polizza di carico e le dichiarazioni CE/TÜV, in modo che il tuo spedizioniere doganale possa effettuare la pre-presentazione mentre la nave è ancora in mare.

I carichi misti sono una routine: un container da 20 piedi contiene diversi armadi più moduli e cavi di riserva. Coordiniamo il piano dei pallet con il tuo spedizioniere in modo che nulla rimanga sul molo in attesa di documenti.

Servizio sul campo quando sei a 14 ore di volo da casa

Durata due anni. Dove la qualità della rete è scarsa, il raddrizzatore front-end subisce l'abuso; la nostra garanzia lo copre senza discussione sulle condizioni di fornitura.

Moduli e schede di ricambio stoccati e spediti entro 3-5 giorni lavorativi; un modulo raddrizzatore di riserva conservato in loco mantiene i tempi di fermo durante un turno.

Lettura remota dei guasti tramite OCPP: i nostri ingegneri recuperano il registro, separano gli eventi di input dai guasti del caricabatterie e guidano il tecnico tramite videochiamata.

Una guida alla messa in servizio scritta per gli elettricisti locali: abbiamo appreso che "assumere un installatore qualificato" non funziona nei mercati in cui questo è il primo caricabatterie CC sulla rete.

Revisione annuale per i siti più grandi: soglie di frequenza, curve di derating ed endpoint OCPP controllati e aggiornati da remoto.

Cinque abitudini operative che uccidono i caricatori su reti deboli

Sbagliato: condividere l'alimentatore con un motore grande che si avvia con difficoltà e osservare un calo di tensione ad ogni avvio. Giusto: dare al caricabatterie il proprio alimentatore o un compagno ad avviamento graduale; la tolleranza all’input sopravvive ai cali, non all’abuso continuo.

Sbagliato: far funzionare un gruppo elettrogeno diesel al carico minimo “per risparmiare carburante” e aspettarsi una frequenza stabile. A destra: caricare correttamente il gruppo elettrogeno o aggiungere una batteria tampone; la frequenza inferiore a 45 Hz è al di fuori di qualsiasi tolleranza.

Sbagliato: mettere l'armadio in un capannone di acciaio senza flusso d'aria e dare la colpa alla rete quando il declassamento entra in azione a mezzogiorno. A destra: seguire lo schema di ventilazione; L'efficienza del 95% respinge ancora il 5% sotto forma di calore.

Sbagliato: dare per scontato che 50Hz e 60Hz necessitino di prodotti diversi. Giusto: ordina un codice articolo (il firmware traccia automaticamente 45-65 Hz), ma comunicaci la tua regione in modo che il banco di fabbrica esegua i test a quella frequenza.

Sbagliato: interrompere il registro della tensione in ingresso dopo l'installazione. Destra: continua a registrare; quando la rete peggiora nel tempo – una nuova fabbrica a monte, un trasformatore obsoleto – te lo dice il registro prima che lo faccia il caricabatterie.

Voci da tre mercati dal potere sfidante

Proprietario di un hotel e di un centro commerciale a Bali, in Indonesia: "La rete della nostra isola si abbassa ogni sera quando si accende il carico dell'aria condizionata. Il 360 ha eseguito sessioni che il vecchio caricabatterie avrebbe interrotto. Il dashboard OCPP è solo in inglese: il nostro personale l'ha imparato, ma una guida bahasa avrebbe risparmiato una settimana."

Operatore della stazione autostradale in Kazakistan: "Funzioniamo con alimentazione di rete con diesel di riserva. Quando il gruppo elettrogeno prende il sopravvento, la frequenza si aggira intorno ai 52 Hz e faceva scattare le nostre unità precedenti. Questo armadio non ha nemmeno battuto ciglio. L'irritazione: abbagliamento dello schermo in estate; abbiamo montato una semplice cappa."

Azienda di logistica in Kenya: "La rete elettrica di Nairobi è utilizzabile ma diminuisce notevolmente alle 18.00. Abbiamo acquistato due unità dopo averne testata una per tre mesi. L'unico difetto era il rumore di una ventola nella settimana 30; il ricambio è stato spedito in cinque giorni lavorativi.

Domande sulla griglia e sulla compatibilità che gli acquirenti ci pongono

D: Lo stesso cabinet funzionerà su reti a 50Hz e 60Hz?

R: Sì. Lo stadio di ingresso copre 45-65 Hz e il banco di fabbrica spazza l'intera banda prima della spedizione.

D: Quanto può essere grave la tensione?

R: AC 380 V ±15%, quindi circa da 323 V a 437 V ai terminali di ingresso; al di sotto di questo, il mobile si protegge invece di danneggiarsi.

D: Può funzionare con un generatore diesel?

R: Sì, se il gruppo elettrogeno è dimensionato a 1,5-2 volte l'assorbimento del caricabatterie e mantiene la frequenza entro 45-65 Hz sotto carico.

D: Qual è l'intervallo di uscita?

A: DC 200-1000 V a 0-200 A, efficienza di picco 95%; serve sia veicoli a 400 V che a 800 V.

D: Quali connettori sono disponibili?

R: CCS1, CCS2, GB/T, CHAdeMO e NACS: indica il tuo mix al momento dell'ordine; la lunghezza del cavo è un elemento pubblicitario.

D: Quale certificazione viene fornita con le unità di esportazione?

R: La documentazione CE, TÜV, UL, CB e CCC viene fornita nella cartella di esportazione.

D: Qual è il tempo di consegna e l'ordine minimo?

A: 15-20 giorni lavorativi, MOQ un'unità.

D: La scarsa qualità della rete invalida la garanzia?

R: No. Due anni standard, inclusa la fase di input; registriamo gli eventi di input in modo che la diagnosi rimanga onesta.
