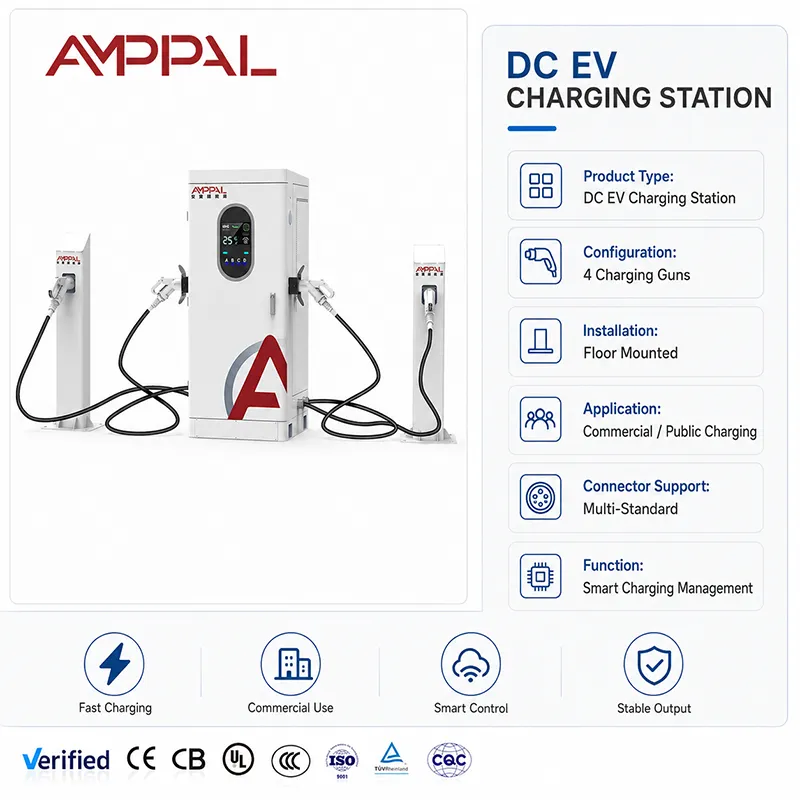

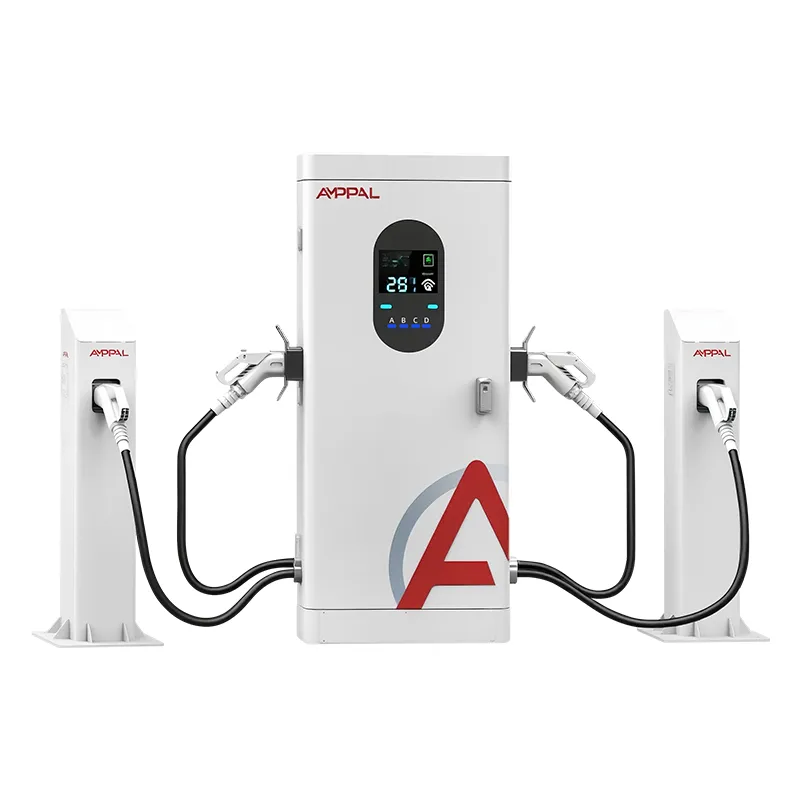

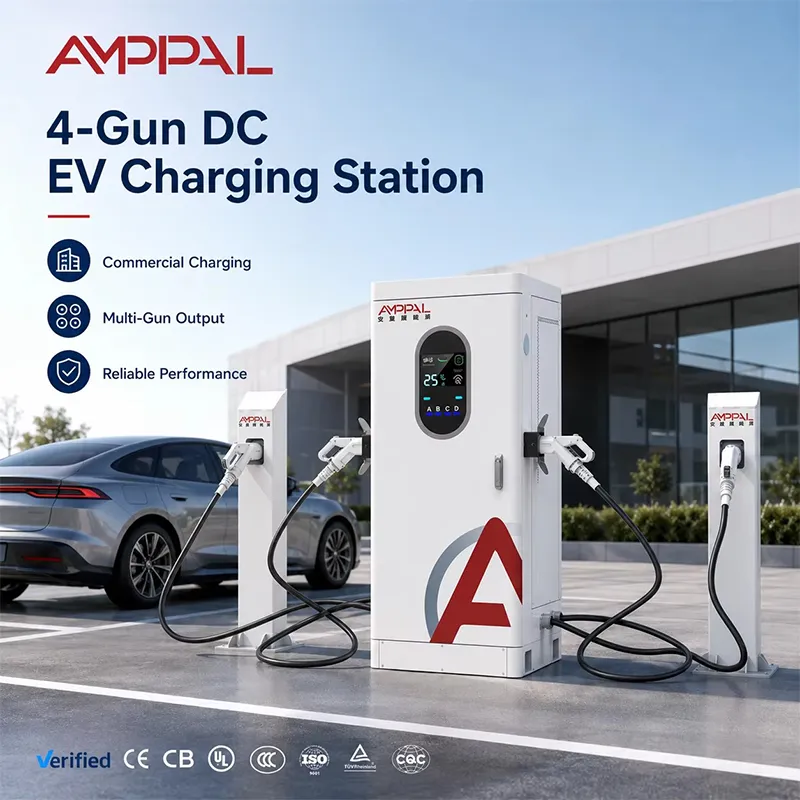

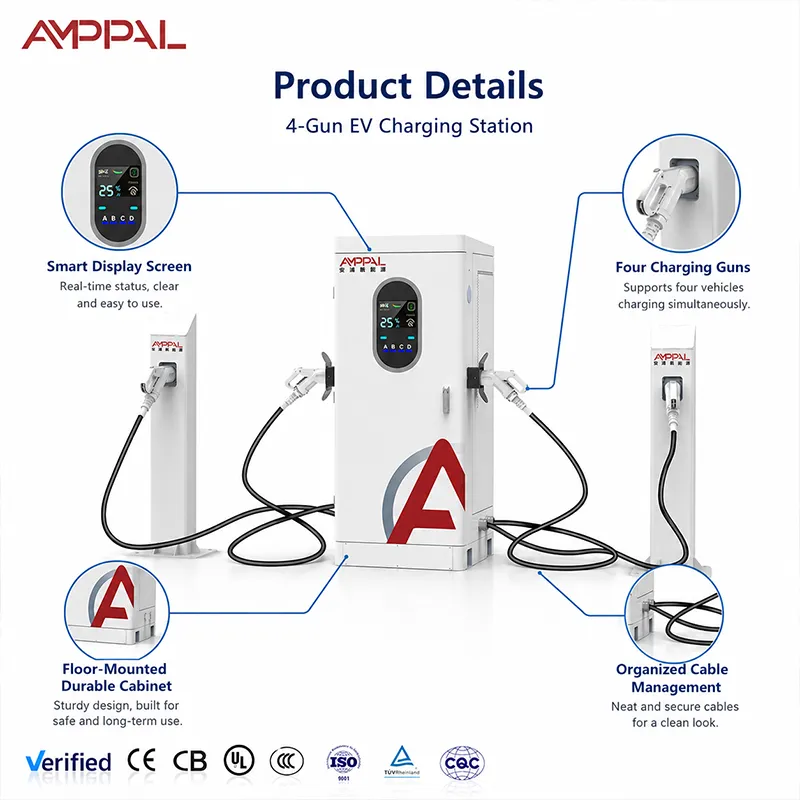

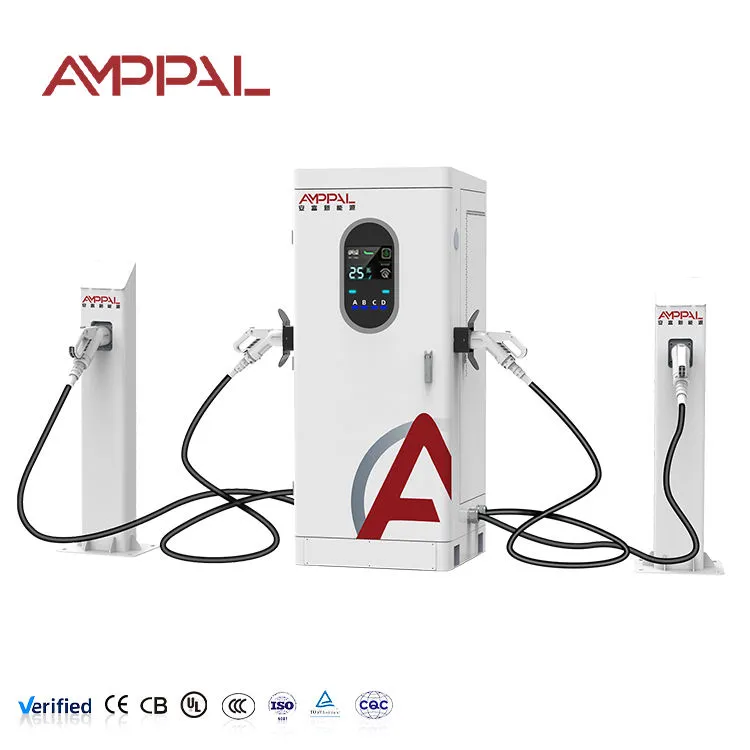

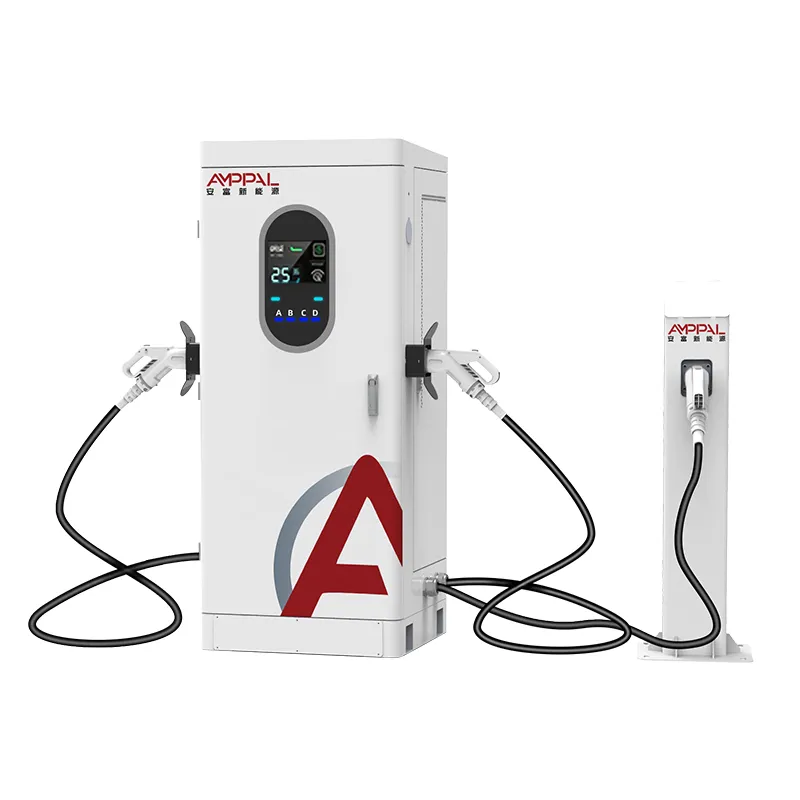

Stazione di ricarica rapida per veicoli elettrici CC multi-connettore da 160 kW per flotte commerciali

Ciò che ti costano 160 kW distribuiti su quattro cannoni

La maggior parte dei costruttori di stazioni iniziano con la domanda sbagliata: "quanto è grande il caricabatterie?" invece di "quanti veicoli al giorno deve servire?" Questa pagina esegue i calcoli che farebbe un banchiere prima di firmare. L'AF-DC-160-Y-D-Z-4-H è un armadio CC integrato per quattro pistole - 160 kW di uscita, posizioni A/B/C/D, un ingresso da 380 V - e la sua argomentazione economica è che il numero di pistole, non la potenza di picco, stabilisce il tetto delle entrate. Una singola pistola da 160 kW serve un'auto alla volta.

Considerala come un'assicurazione sulla capacità. Le auto che arrivano a una stazione reale sono una lotteria: un taxi che vuole 40 minuti, un pendolare che ne vuole 20, un camion che ne vuole 90. Un'unità con una sola pistola serializza quella lotteria: ogni macchina aspetta il suo turno.

Le argomentazioni economiche a favore di quattro pistole invece di una

Stessa potenza, fino a quattro sessioni contemporanee: questo armadio e una pistola singola da 160kW assorbono la stessa alimentazione; l'armadietto impedisce semplicemente a un'auto di bloccare l'intera coda.

L'utilizzo delle armi aumenta perché la soglia per occupare un'arma è più bassa: qualsiasi auto può assumere qualsiasi posizione, mentre una corsia preferenziale a soli 800 V respinge completamente le vecchie auto a 400 V.

Il tempo medio di attesa diminuisce senza acquistare più rete: la teoria delle code in pratica: quattro servizi brevi battono un servizio lungo per la stessa energia.

Gli obiettivi di fatturato per pistola sono più facili da raggiungere: 160 kW divisi per quattro pistole equivalgono a 40 kW in media per posizione, e una giornata di sessioni costanti ripaga meglio dello stesso kWh attraverso una pistola.

Costi di installazione inferiori per veicolo servito: un armadio, un alimentatore, una fondazione, una registrazione OCPP, rispetto a due unità a pistola singola.

Il soffitto da 250 A è abbastanza generoso: a 400 V una sola pistola può erogare 100 kW; a 800 V un'auto sola consuma fino a 160 kW. La piscina raramente costituisce il collo di bottiglia nel traffico misto.

Specifiche tecniche

Tipi di siti in cui il numero di armi batte la potenza dell'unità

Posto di lavoro e parcheggio in deposito dove le auto restano ferme per 30-90 minuti: il tempo di sosta è abbastanza lungo da far sì che una media di 40 kW non sia un compromesso.

Cimiteri comunali o lotti di supermercati con raffiche di arrivo imprevedibili.

Siti con un limite di rete rigido: 160 kW è spesso il consumo più grande che una modesta indennità tollera senza un aggiornamento del trasformatore.

Stazioni di rifornimento in franchising che aggiungono le loro prime isole di veicoli elettrici alla capacità elettrica esistente.

Cantieri navali i cui veicoli sono di classe 400V; la disposizione a quattro cannoni mantiene carico ogni veicolo senza una corsia ad alta tensione.

Come un pool da 160 kW serve quattro veicoli in sequenza

L'armadio mantiene la piscina a 160 kW totali e la distribuisce secondo la regola impostata: primo arrivato, primo servito, anche diviso o priorità. In caso di suddivisione uniforme, quattro cannoni occupati funzionano ciascuno vicino a 40 kW; un'auto da 50kWh che arriva al 40% di carica parte in circa 60-75 minuti.

Il dettaglio del denaro è l'utilizzo. Un caricabatterie da 160 kW con una pistola non guadagna nulla mentre è inattivo; questo gabinetto guadagna qualcosa ogni volta che una qualsiasi delle quattro posizioni è occupata. Esegui il calcolo con la tua tariffa: 40 sessioni al giorno con una media di 20 kWh ciascuna equivalgono a 800 kWh attraverso l'armadio.

I dati della sessione vengono restituiti per pistola su OCPP 1.6/2.0, quindi controlli l'utilizzo settimana per settimana e sposti le regole di allocazione quando una posizione ha prestazioni inferiori. Questo ciclo di feedback è la differenza tra possedere un caricabatterie e possedere una linea di entrate.

Cosa coprono effettivamente i nostri rapporti di prova

Prove EMC e di tipo dielettrico sull'intero armadio, non campioni di soli moduli: il file che un funzionario di gara europeo vuole effettivamente leggere.

Nebbia salina di 96 ore sull'involucro IP54 e sugli alloggiamenti delle pistole, con foto all'interno del rapporto.

Una corsa di assorbimento termico a 50°C mostra dove la produzione diminuisce, quindi la planimetria del sito non scopre mai il limite in agosto.

Verifica dell'ingresso IP54 su guarnizioni e pressacavi, oltre a shock meccanico sulla custodia.

Certificati CE, TUV, UL, CB e CCC attuali e disponibili su richiesta, con il record di test as-built serializzato per unità.

Come 1 milione di unità all'anno di capacità mantengono i tempi di consegna a 15-20 giorni lavorativi

1. Lamiera: taglio laser TRUMPF e presse piegatrici CNC a Yueqing; la custodia inizia come una bobina di acciaio, non come una parte del catalogo.

2. Verniciatura a polvere con campionamento in nebbia salina batch.

3. PCBA sulla linea DC dedicata: i piani di assemblaggio AC e DC sono separati, quindi gli strumenti e la pulizia non si mescolano mai.

4. Assemblaggio sbarre e modulo di potenza con utensili a coppia controllata; ogni articolazione viene registrata.

5. Cablaggio a quattro pistole: contattori per posizione, misurazione e pressacavo.

6. Test di handshake del firmware e dell'OCPP rispetto a una piattaforma di test.

7. Burn-in a pieno carico su un banco di carico, registrato per armadio.

8. Controllo di qualità finale, serializzazione e consegna all'imballaggio: ecco perché il preventivo standard dice 15-20 giorni lavorativi e perché di solito lo battiamo.

Guida al dimensionamento: quando 160 kW battono 2x80 kW o un singolo 160 kW

Confronta tre opzioni sul tuo sito. Una pistola singola da 160 kW: armadio più economico, migliore esperienza con un solo veicolo, peggiore comportamento in coda. Due unità a pistola singola da 80 kW: due corsie, ma ciascuna raggiunge un limite di circa 80 kW e si paga per due alimentatori e due fondazioni. Un quattro pistole da 160 kW: quattro corsie da un alimentatore; un'auto solitaria arriva ancora fino a 160 kW (tetto 250 A permettendo a 800 V).

Quando non è così: se i tuoi conducenti sono tutti camion che necessitano di oltre 150 kW per sessione, quattro corsie da 40 kW in media sono la forma sbagliata: acquista grandi unità dedicate. Se le sessioni devono terminare in meno di 15 minuti, nulla nella classe da 160 kW risolve questo problema. E se il tuo sito non vede mai più di due auto contemporaneamente, un'unità a due cannoni costa meno.

Cinque fatti contrattuali che gli acquirenti chiedono per primi

Tempi di consegna: 15-20 giorni lavorativi dal deposito e dall'approvazione dell'opera d'arte - scritti nel preventivo, non scoperti in seguito.

MOQ: indicato per modello nel preventivo; le unità campione vengono spedite per prime, quindi la dichiarazione di qualità è verificabile prima del volume.

Garanzia: due anni, a livello del modulo e della pistola: le parti che si guastano, non la vernice.

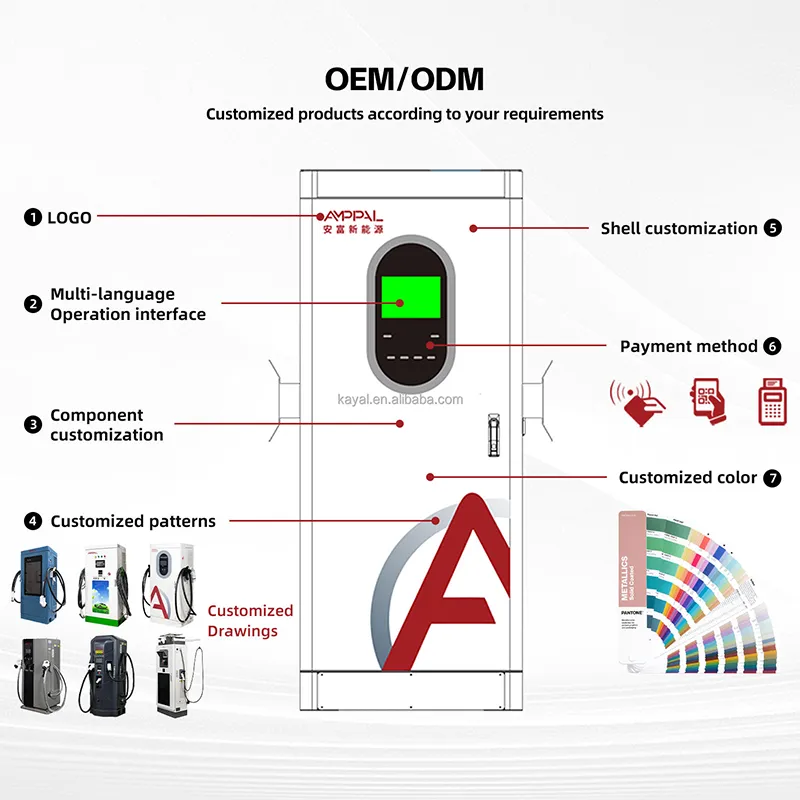

Personalizzazione: marchio OEM, colore, etichette per pistole e denominazione backend al momento dell'ordine; la fabbrica ha realizzato OEM/ODM per acquirenti in oltre 40 paesi.

Scala di riferimento: oltre 1 milione di unità cumulative consegnate entro il 2024, oltre 200 stazioni gestite dal nostro team, 500 unità raffreddate a liquido per l'Arabia NEOM: la fabbrica ha una parte in gioco.

Spedire un cabinet 1820x750x735 senza drammi

L'involucro della cassa misura circa 2,0 x 0,95 x 1,0 m, compresi gli scomparti per le armi rivestiti in schiuma; l'armadietto viaggia in posizione verticale, le pistole sono assicurate contro il movimento. Il peso lordo appare sulla lista dei bagagli, che inviamo prima della partenza del camion, in modo che il tuo spedizioniere possa pianificare senza sorprese.

Il trasporto marittimo è standard: FOB, CIF, CFR o DDP da Zhejiang. Un quartier generale di 40 piedi contiene sei casse di fila secondo il nostro piano di stivaggio standard; i diagrammi di carico finali sono confermati per ordine perché le miscele variano.

I documenti (fattura commerciale, bolla di accompagnamento, polizza di carico, certificato di origine) provengono dal nostro ufficio esportazioni, che spedisce in oltre 40 paesi ogni anno. Gli importatori alle prime armi ricevono in anticipo una lista di controllo dei documenti; abbiamo visto quali sportelli doganali chiedono cosa.

Durata di due anni, spedizione dei ricambi entro 48 ore

Durata due anni. Per un operatore che utilizza i numeri di utilizzo, la cifra rilevante è la spedizione dei ricambi entro 48 ore, non la durata della garanzia stessa.

Spedizione in 48 ore di ricambi in stock (assiemi di armi, moduli, controller) dallo stabilimento di Yueqing.

Diagnostica OCPP remota per problemi di configurazione e firmware; la maggior parte dei biglietti si chiude senza una visita in loco.

Lista di controllo annuale: pulizia del filtro, serraggio delle sbarre collettrici, ispezione dei contatti della pistola: la inviamo con ogni ordine.

Chiamata di messa in servizio con un tecnico nella prima sessione.

I ricambi a livello di modulo vengono conservati per l'intero periodo di garanzia, quindi un modulo guasto costituisce uno scambio, non un ticket di riparazione.

Abitudini dell'operatore che prolungano la durata dell'arma

Sbagliato: lasciare che i conducenti strappino il connettore dal cavo. A destra: impugnare la maniglia e montare un piccolo cartello: i contatti della pistola sono un oggetto soggetto a usura e la garanzia di due anni non copre gli abusi.

Sbagliato: avvolgere un cavo di 7 metri attorno alla fondina quando fa freddo. A destra: anelli allentati e ispezione primaverile della giacca per individuare eventuali crepe.

Sbagliato: impostare una divisione uniforme quando una pistola si trova in una zona morta che nessuno usa. A destra: controllo mensile dei dati OCPP per pistola e passaggio a una posizione di basso utilizzo come priorità o spostamento della sua regola.

Sbagliato: far funzionare l'armadio con un generatore senza un adeguato collegamento neutro-terra. A destra: un'alimentazione AC380V+-15% stabile; lo schema elettrico del manuale copre i dettagli del collegamento.

Sbagliato: pulire il touch screen con spray solventi. A destra: un panno in microfibra asciutto; i solventi offuscano il display per una stagione.

Feedback dell'acquirente dai siti di lavoro

Un affiliato di una stazione di rifornimento in Polonia ha messo un armadietto accanto a due unità esistenti a pistola singola e ha osservato che l'armadietto a quattro cannoni superava entrambi nei picchi del fine settimana: la coda si sviluppava su quattro corsie invece di ammassarsi dietro una. La sua lamentela: l'impostazione predefinita del primo firmware ha indebolito la sua postazione taxi prioritaria, cosa che ha risolto con una modifica delle regole nell'app.

Un operatore di magazzino in Messico fa passare otto furgoni per le consegne in un armadio durante la notte. Ci ha detto che il tempo di consegna di 15-20 giorni lavorativi contava più del prezzo: il vecchio caricabatterie è morto a dicembre e quello nuovo è stato spedito prima delle vacanze. Il problema: il suo elettricista voleva che i terminali di ingresso fossero sul lato sinistro; i nostri si trovano sul fondo, quindi il percorso dei condotti ha richiesto un'ora in più.

Un acquirente municipale in Cile ha testato l'unità campione per un mese presso un deposito di autobus prima di ordinarne il volume. La spedizione di 48 ore di riserva è stata citata nella sua valutazione della gara come motivo per cui AMPPAL ha vinto. Nota minore: avrebbe voluto che la banda LED avesse uno schema "riservato" stabile; una nota sul firmware è entrata nel nostro arretrato.

Domande sul ROI a cui rispondiamo su 160 kW

D: Quante auto al giorno può servire un armadio a quattro cannoni da 160 kW?

R: Dipende dal tempo di permanenza, ma una cifra di pianificazione realistica è di 30-60 sessioni in una giornata operativa di 14 ore con una media di 20-30 kWh per sessione. Al di sotto di una media di 30 kWh, la piscina raramente rimane inattiva a lungo.

D: 40 kW per pistola sono troppo lenti?

R: Per un'auto da 50 kWh dal 20% all'80%, circa 45 minuti a 40 kW. Se il tuo pubblico si aspetta sessioni di meno di 30 minuti, aumenta la tua valutazione: questo gabinetto è un'opera di economia, non un record.

D: Una sola automobile da 800 V ottiene davvero 160 kW?

R: Fino al limite massimo di uscita di 250 A – a 800 V ovvero 160 kW completi; a 400 V un'auto solitaria raggiunge circa 100 kW. Lo schermo mostra la figura dal vivo.

D: Quale calcolo del rimborso consigliate?

A: Modello di ricavi per arma: ore occupate moltiplicato per la potenza media moltiplicato per il margine tariffario. Eseguilo per una pistola e per quattro; il gabinetto a quattro cannoni di solito vince circa 15 sessioni al giorno.

D: Posso aggiungere questo armadio a un alimentatore esistente da 160 kW?

R: Sì, assorbe la stessa alimentazione AC380V di una singola unità da 160 kW. La differenza è puramente all'interno del mobile.

D: La garanzia copre le armi?

R: Due anni, moduli e pistole inclusi, con spedizione entro 48 ore per i ricambi in stock. I danni al cavo derivanti dall'uso improprio del conducente non sono coperti.

D: Cosa succede se il mio sito supera i 160 kW?

R: Mantieni questo mobiletto e aggiungine un secondo; ognuno è indipendente dal proprio alimentatore. Molti operatori costruiscono la capacità a passi di 160 kW proprio per questo motivo.

D: La piattaforma di ricarica può essere OCPP 1.6 e 2.0?

R: Sono supportati entrambi. Testiamo l'handshake sulla tua piattaforma prima della spedizione.
