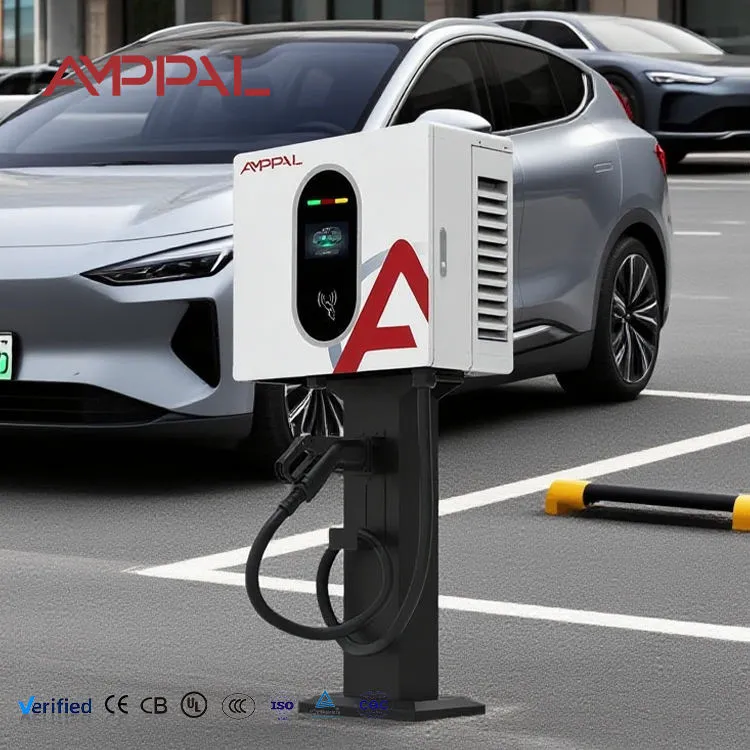

Caricatore per veicoli elettrici CC ad alta potenza da 40 kW montato a parete per depositi di flotte

Il potere più alto che metteremo su un muro

Quaranta kilowatt sono il soffitto pratico per il montaggio a parete e siamo diretti sul perché. Al di sopra di questo, la potenza termica e la massa dell'unità rendono una staffa a parete la risposta ingegneristica sbagliata: ti ritroverai con una scatola pesante, vincoli di ventilazione forzata e un fissaggio strutturale che la maggior parte dei proprietari di edifici si rifiuterà di approvare. L'AF-DC-040-B-A-O-2-H si trova proprio a quel confine.

Ciò che ottieni rimanendo al di sotto di tale soglia è significativo. Nessun basamento in cemento, nessuna trincea per cavi, nessuna perdita di un parcheggio per il caricabatterie stesso e nessuna alterazione permanente su una superficie che potresti solo affittare. In un parcheggio sotterraneo con un soffitto di 2,2 metri, un'unità montata a parete è spesso l'unica opzione che funziona fisicamente.

L'uscita è 0-133 A su 200-1000 V CC: la stessa finestra di tensione dei nostri armadi da 60 kW e 120 kW, da una scatola che occupa meno area della parete di un radiatore domestico.

Ciò che il montaggio a parete ti salva davvero

Nessuna opera civile: un armadio a pavimento tipicamente necessita di fondazione, passaggio di tubazioni e ripristino. Il montaggio a parete rimuove completamente quella linea dal costo del progetto.

Nessun posto auto perduto: un mobiletto più la sua distanza di sicurezza consuma area utilizzabile. Fissata a un muro o a una colonna, l'unità non ne accetta alcuno.

Realizzabile con soffitti bassi: con un'altezza di 660 mm su una staffa, si adatta ai parcheggi interrati dove un armadio da 1,9 metri non può superare il limite di altezza della rampa.

Installazione reversibile: in locali affittati l'unità si stacca dalla parete e i fissaggi vengono ripristinati. Molti proprietari lo approveranno quando rifiuterebbero i lavori di fondazione.

Stesso ingombro di 450 × 660 × 240 dei nostri modelli da 20 kW e 30 kW: i siti a potenza mista condividono un design della staffa e un elenco dei ricambi.

Uscita da 133 A a pieno intervallo di tensione: la corrente nominale rimane a 800 V anziché diminuire, che è il punto in cui i concorrenti con specifiche sottili non sono all'altezza.

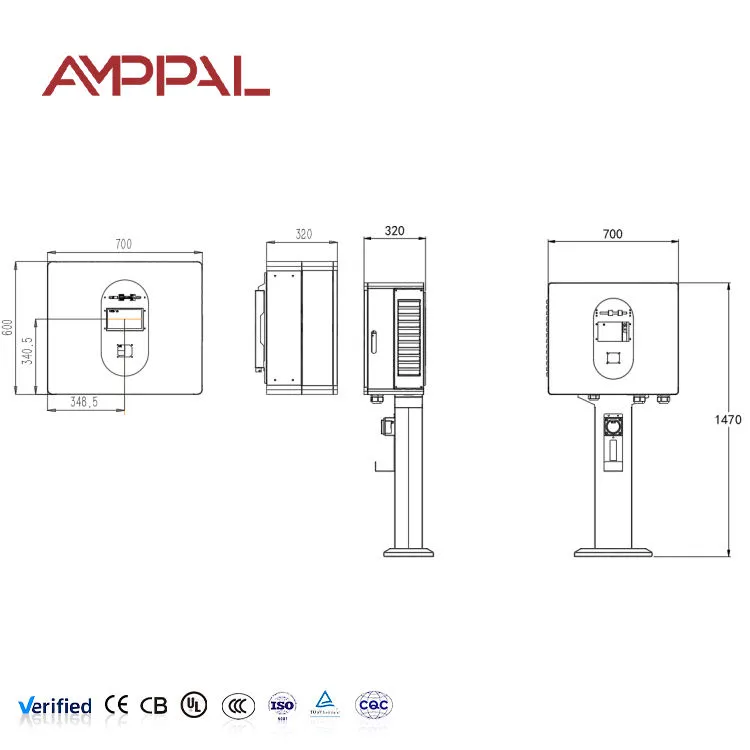

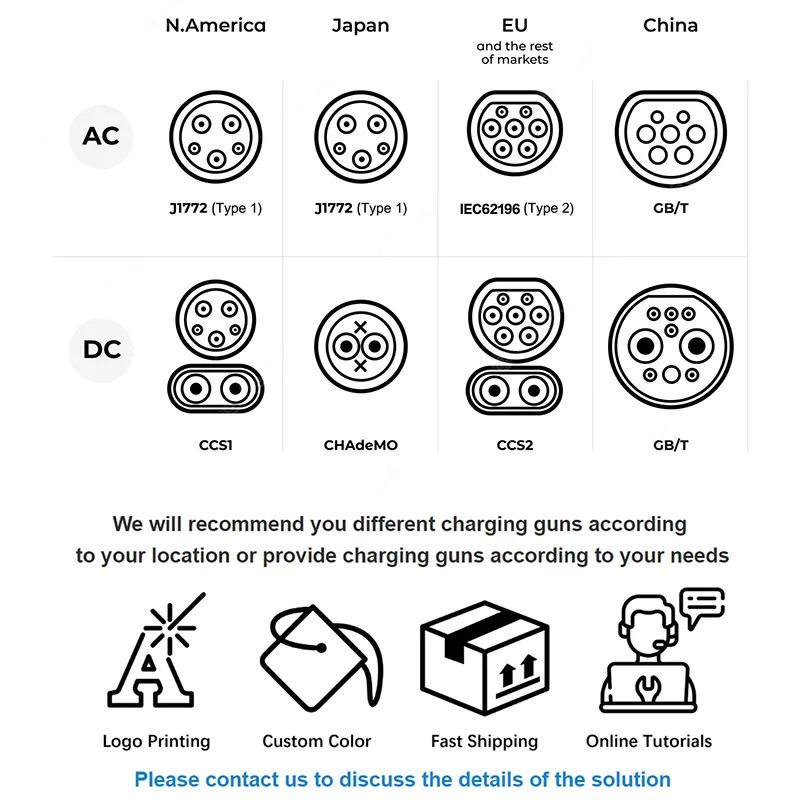

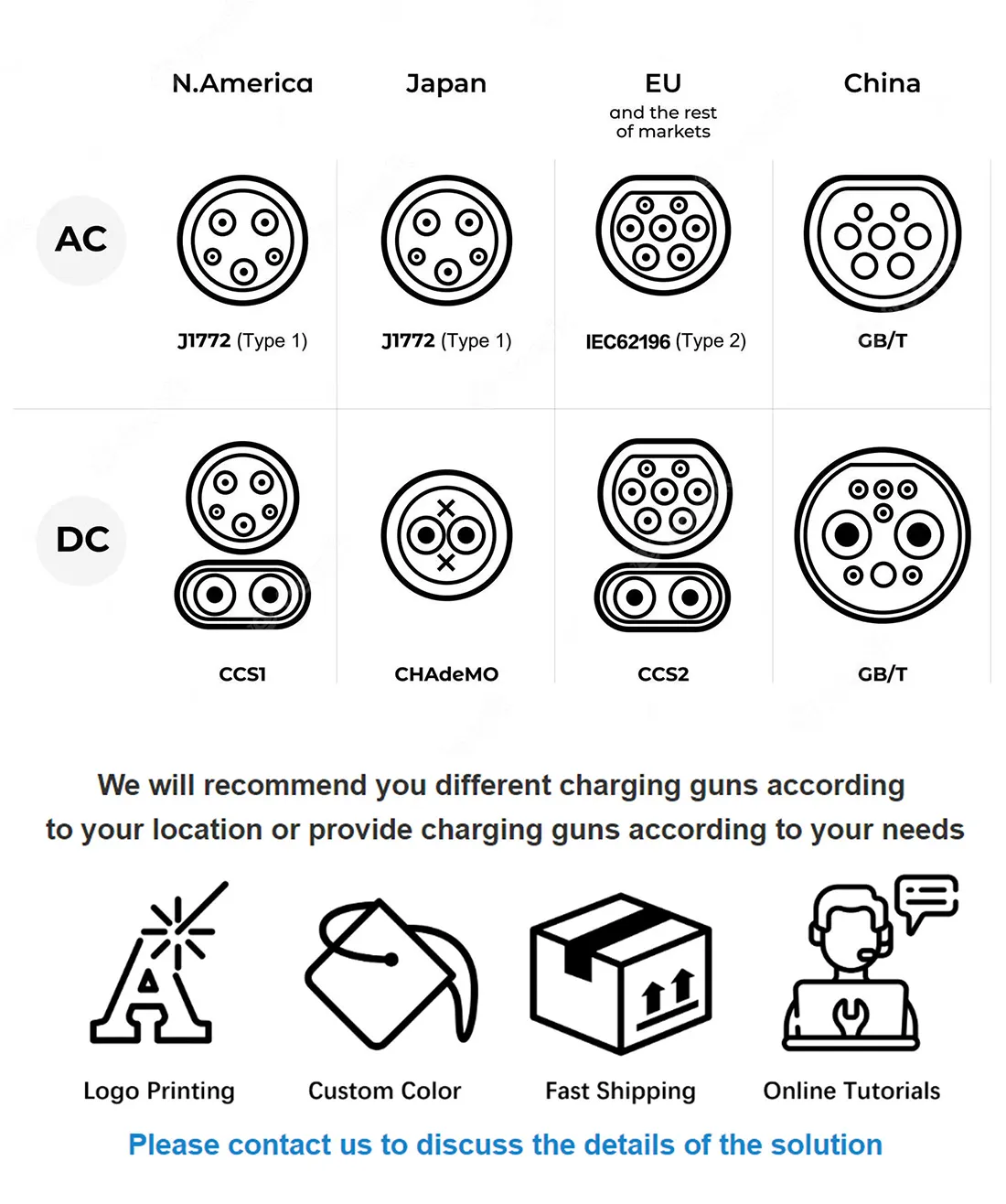

Specifiche tecniche

Siti in cui questo modello è l'unica soluzione sensata

Parcheggi interrati e multipiano: l'altezza del soffitto e la distanza dalla rampa escludono l'uso di armadietti a pavimento; il montaggio su colonna si adatta bene a questa unità.

Piazzali commerciali affittati: gli inquilini che non possono aprire il terreno vogliono comunque la ricarica DC in loco.

Centri urbani storici o con vincoli di pianificazione: le autorità che rifiutano il nuovo arredo urbano spesso consentono un'unità fissata al muro su una struttura esistente.

Stazioni di rifornimento urbane compatte: l'area del piazzale è già destinata ad isole carburante e circolazione; lo spazio della parete nell'edificio del negozio è gratuito.

Edifici deposito con quadro trifase esistente a parete: brevi tratti di cavi, minima manodopera di installazione, rapida messa in servizio.

Design termico al limite del montaggio a parete

Un convertitore da 40 kW funzionante al 95% di efficienza dissipa circa due kilowatt sotto forma di calore. In un mobile da pavimento il calore ha un grande volume e un camino alto con cui lavorare. Su un muro non c'è nessuno dei due, quindi il percorso del flusso d'aria deve essere progettato piuttosto che scontato.

L'aspirazione è bassa sull'involucro, lo scarico è alto e il deflettore interno mantiene l'aria calda lontana dall'elettronica di controllo e dal misuratore, componenti la cui precisione diminuisce durante la cottura. I ventilatori sono a temperatura controllata e funzionano solo quanto richiesto dalle condizioni, il che mantiene l'unità accettabilmente silenziosa in un blocco residenziale.

Il rollback dell'output è progressivo anziché binario. Se la temperatura ambiente e il carico spingono la temperatura del modulo verso il limite, il caricabatterie riduce gradualmente la corrente e la sessione richiede semplicemente più tempo. Non inciampa e non scarica il conducente. Questo comportamento è particolarmente importante nei parcheggi interrati chiusi con ricambio d'aria limitato, che è esattamente il luogo in cui vengono installate queste unità.

Documenti di test e certificazione

Conformità alla norma EN IEC 61851-1:2019 e EN IEC 61851-23:2014; La documentazione CE e il rapporto di prova serializzato vengono forniti con ciascuna unità.

Assorbimento termico esteso specifico per questo modello: carico completo di 40 kW mantenuto mentre vengono registrate le temperature dell'involucro e del modulo, poiché questa è la densità di calore più alta nella nostra gamma con montaggio a parete.

Test di rigidità dielettrica e resistenza di isolamento al 100%.

Verifica del misuratore rispetto ad un riferimento calibrato; Precisione di livello 1.0 confermata per unità e registrata rispetto al numero di serie.

Verifica IP54 e nebbia salina per 96 ore sulla finitura dell'involucro.

Dati del test di trazione su staffa e fissaggio disponibili su richiesta: utile quando un geometra richiede una giustificazione strutturale prima di approvare l'installazione.

Fasi di produzione

1. Verifica dei componenti all'ingresso della merce: moduli di potenza, contattori, contatore, connettori e ventole controllati secondo le specifiche.

2. Punzonatura CNC e formatura con pressopiegatrice di pannelli di recinzione; le aperture per il flusso d'aria fanno parte del programma di punzonatura, non vengono forate successivamente.

3. Saldatura robotizzata dell'interfaccia del telaio e della staffa, seguita dalla finitura della cucitura.

4. Preparazione della superficie e verniciatura a polvere elettrostatica con polimerizzazione in forno.

5. Gruppo gruppo propulsore: moduli, sbarre collettrici e deflettori interni installati; tutti i terminali di alimentazione serrati e contrassegnati da testimoni.

6. Gruppo di controllo e misurazione, il percorso del cablaggio è tenuto lontano dal percorso dell'aria calda.

7. Caricamento del firmware, calibrazione del sensore, verifica del misuratore rispetto al riferimento.

8. Corsa termica estesa a pieno carico, test di sicurezza, controllo IP, quindi imballaggio per esportazione.

40kW a parete o 60kW a pavimento?

Questa è la decisione che la maggior parte degli acquirenti a questo livello di potenza sta effettivamente prendendo, quindi ecco la nostra lettura onesta.

Scegli il pensile da 40kW quando lo spazio sul pavimento non è disponibile, i lavori di fondazione sono vietati o antieconomici, l'altezza del soffitto è limitata o l'installazione deve essere reversibile. Assorbe circa 60 A per fase, che molte schede commerciali esistenti possono gestire senza aggiornamento.

Scegli un'unità a pavimento da 60 kW quando disponi di spazio e capacità di alimentazione, desideri il funzionamento a doppia pistola o hai bisogno di sessioni più brevi per un piazzale pubblico. Per kilowatt erogato è solitamente il valore migliore e la manutenzione di un armadio da pavimento è più semplice: il tecnico lavora stando a livello del suolo anziché su una piattaforma. Se entrambe le opzioni sono veramente possibili per te, l’unità da pavimento è normalmente l’acquisto più conveniente. Questo prodotto guadagna il suo posto quando non lo sono.

Come specifichiamo le nostre specifiche rispetto alle unità da 40 kW della concorrenza

Corrente ad alta tensione: manteniamo 133 A nell'intera finestra 200-1000 V CC. Richiedere la stessa cifra a 800 V da qualsiasi alternativa prima di confrontare i prezzi.

Comportamento termico sotto declassamento: chiedere cosa succede a 45°C ambiente in uno spazio chiuso. Il rollback progressivo mantiene le sessioni in esecuzione; un viaggio difficile no.

Misurazione: livello 1.0 di serie, calibrazione registrata per numero di serie.

Documentazione strutturale: vengono forniti i dati relativi al test di trazione della staffa, che abbreviano l'approvazione della costruzione su locali commerciali.

Termini commerciali: MOQ 1 unità standard con tempi di consegna di 15-20 giorni lavorativi; 50 unità e 25-30 giorni lavorativi per la personalizzazione del marchio. Garanzia di due anni, estendibile.

Imballaggio, peso e pianificazione del trasporto

Ogni unità viene spedita in un cartone a cinque strati di circa 540 × 750 × 330 mm, con un peso lordo di circa 52 kg. Questo è il più pesante dei tre modelli a parete, quindi prevede la movimentazione meccanica o due persone nel punto di installazione.

Dieci unità per pallet di esportazione su legname trattato termicamente senza fumigazione, reggiato e avvolto con film estensibile. Un container da 20 piedi richiede circa 80 unità pallettizzate, un high cube da 40 piedi circa 170.

Le condizioni disponibili sono EXW, FOB Ningbo o Shanghai, CIF e DDP per la maggior parte delle destinazioni europee e del Golfo. Le unità campione vengono spedite per via aerea o tramite corriere espresso in 5-7 giorni. I documenti di spedizione includono fattura commerciale, bolla di accompagnamento, dichiarazione di conformità CE, rapporto di prova serializzato e certificato di origine su richiesta.

Supporto e parti riparabili

Garanzia di due anni su moduli di potenza, scheda di controllo, contatore, contattori, ventole e schermo.

I ventilatori sono trattati come elementi riparabili e possono essere sostituiti sul posto in meno di trenta minuti con l'unità isolata, senza restituzione alla fabbrica.

Recupero remoto dei codici di errore tramite OCPP sui siti collegati; la maggior parte delle diagnosi viene completata senza visita.

Pezzi di ricambio spediti entro 48 ore dal guasto accertato, 3-5 giorni lavorativi tramite corriere espresso.

La pulizia trimestrale del filtro è l’attività di manutenzione più importante su questo modello, data la sua densità di calore. Il manuale documenta la procedura con fotografie.

Errori di installazione specifici per un'unità a parete da 40 kW

Sbagliato: fissaggio su blocchi leggeri o su una partizione con montanti. A destra: cemento armato, muratura piena o telaio in acciaio appositamente costruito. L'unità supera i 45 kg prima che il cavo e la pistola siano collegati.

Sbagliato: installazione in un seminterrato sigillato senza valutazione della ventilazione. A destra: conferma del ricambio d'aria nell'ambiente. Due kilowatt di calore continuo in una stanza chiusa aumentano la temperatura ambiente e innescano il rollback.

Sbagliato: montare l'unità sopra l'altezza della testa per risparmiare spazio. A destra: tieni lo schermo all'altezza degli occhi e la fondina della pistola a portata di mano. L'ergonomia scomoda genera chiamate di supporto e cavi danneggiati.

Sbagliato: sottodimensionare il cavo di alimentazione per un tratto di quaranta metri o più. A destra: calcolare la caduta di tensione sul percorso effettivo a 60 A per fase, non solo la capacità di trasporto di corrente.

Sbagliato: sigillare l'unità contro una rientranza nel muro senza spazio posteriore. Destra: seguire la spaziatura tra parentesi. Lo spazio posteriore fa parte del progetto di raffreddamento, non di una preferenza di installazione.

Rapporti dai siti installati

Un operatore di un centro commerciale a Istanbul ha installato sei unità su colonne seminterrate nel 2025 dopo che una proposta a pavimento non aveva superato il rilevamento dell'altezza della rampa. Il loro ingegnere di progetto ha riferito che il punto tecnico decisivo è stato il comportamento di rollback termico: il seminterrato fa caldo in agosto e avevano sperimentato viaggi faticosi con l'attrezzatura di un fornitore precedente.

Una filiale di autonoleggio all'aeroporto di Tbilisi gestisce quattro unità sotto una tettoia. Il supervisore della flotta ha notato che il 133A è sufficiente per far girare un veicolo restituito tra un noleggio e l'altro e che il supporto a parete manteneva tutti e quattro gli alloggiamenti completamente utilizzabili, cosa che una disposizione ad armadio non avrebbe avuto.

Un installatore in Germania che ne ha installati più di venti in blocchi residenziali ha sollevato un punto di feedback coerente: la documentazione del test di trazione della staffa è ciò che fa approvare queste staffe dalla direzione dell'edificio, e lui la richiede per ogni progetto.

Domande comuni prima dell'acquisto

D: Il muro può reggere?

R: L'unità pesa circa 45 kg. È necessaria una muratura piena o cemento armato; su richiesta forniamo i dati del test di trazione della staffa.

D: Di quale corrente di alimentazione ha bisogno?

R: Circa 60 A per fase a 380 V trifase a pieno carico.

D: Funzionerà in un parcheggio sotterraneo chiuso?

R: Sì, previa valutazione della ventilazione. Dissipa circa 2 kW di calore ininterrottamente a pieno carico.

D: Quanto dura una sessione?

R: Circa 45-55 minuti per il 20-80% su un tipico pacchetto da 60 kWh, a seconda di quanto accettato dal BMS del veicolo.

D: 40kW è l'unità a parete più grande che realizzi?

R: Sì. Al di sopra di questo costruiamo unità a pavimento, perché il montaggio a parete non è più la giusta soluzione ingegneristica.

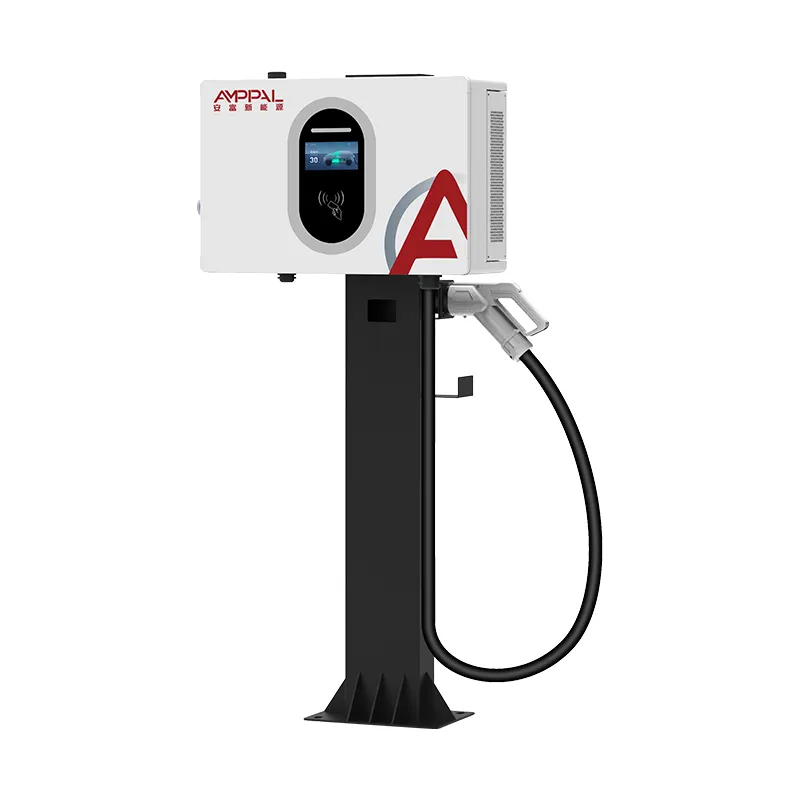

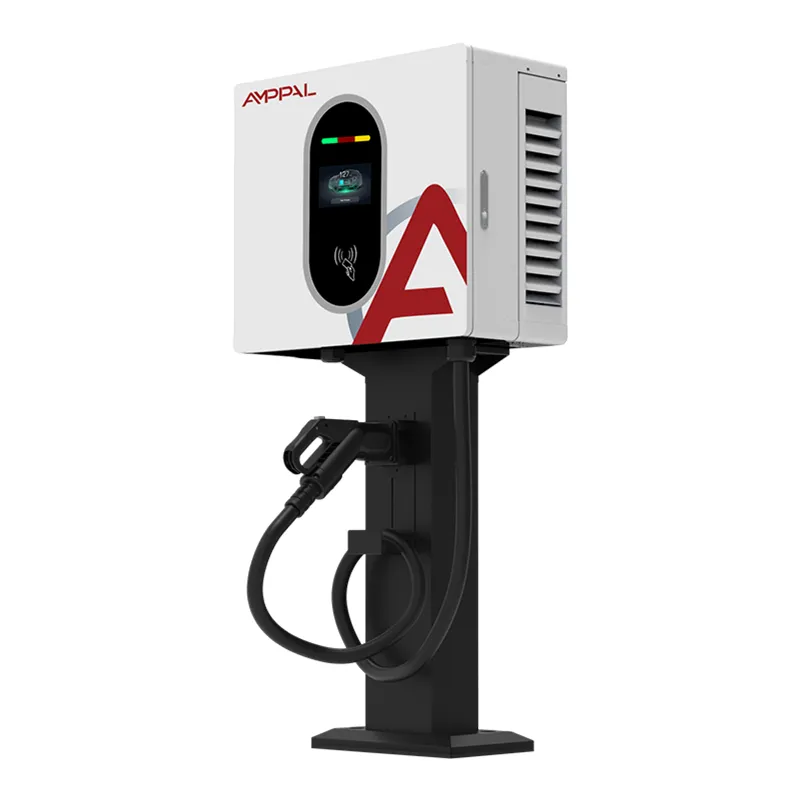

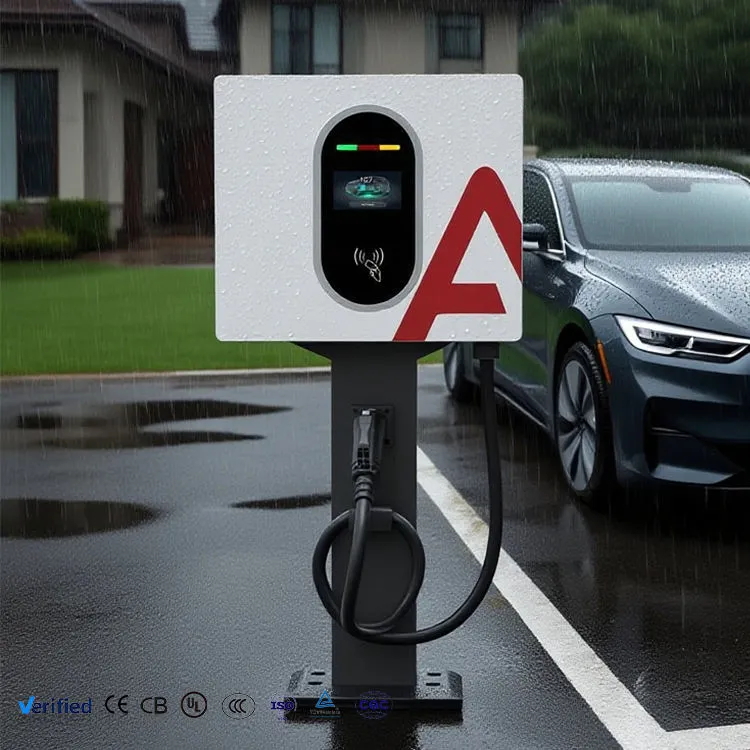

D: Può essere montato su palo?

R: Sì, con il nostro kit di montaggio su palo, a condizione che il palo sia dimensionato per il carico. Specificare al momento dell'ordine.

D: Supporta la doppia pistola?

R: No. È a pistola singola. Per la ricarica simultanea di più veicoli, dai un'occhiata ai nostri armadi elettrici di tipo split.

D: Qual è il livello di rumore in un edificio residenziale?

R: Le ventole sono a velocità controllata e silenziose a carico parziale. In condizioni di pieno carico prolungato in uno spazio ristretto, aspettatevi un rumore paragonabile a quello del condensatore di un condizionatore d'aria esterno.
