Caricabatterie CA per veicoli elettrici da 14 kW per hotel ed edifici adibiti ad uffici

Cosa cambia una torre da 150 mm sul tuo sito

Prendi qualsiasi piedistallo di ricarica CA che hai visto su una strada europea e di solito è profondo circa 240 mm. Questo è 150 mm. Quei 90 mm sembrano banali finché non ti trovi tra due parcheggi e cerchi di mantenere il corridoio libero.

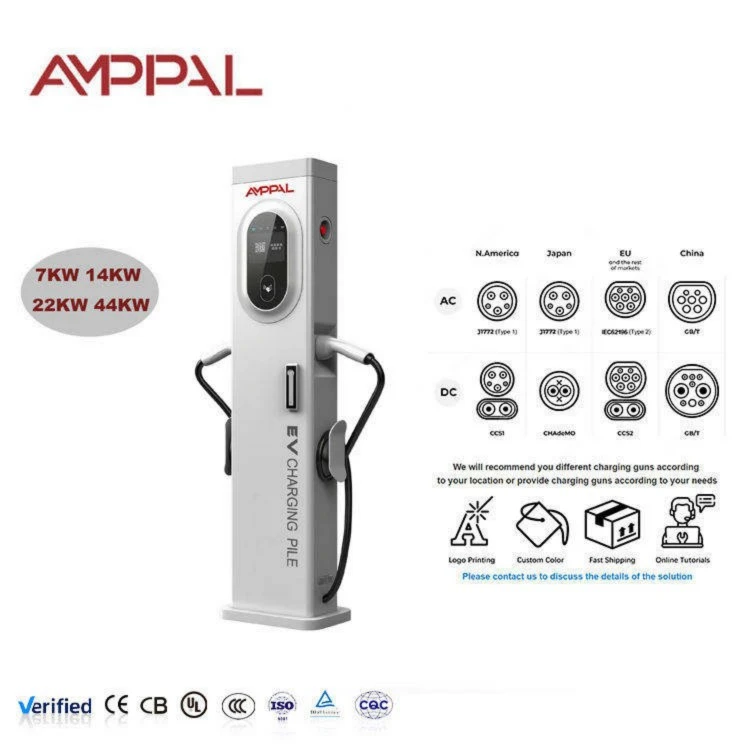

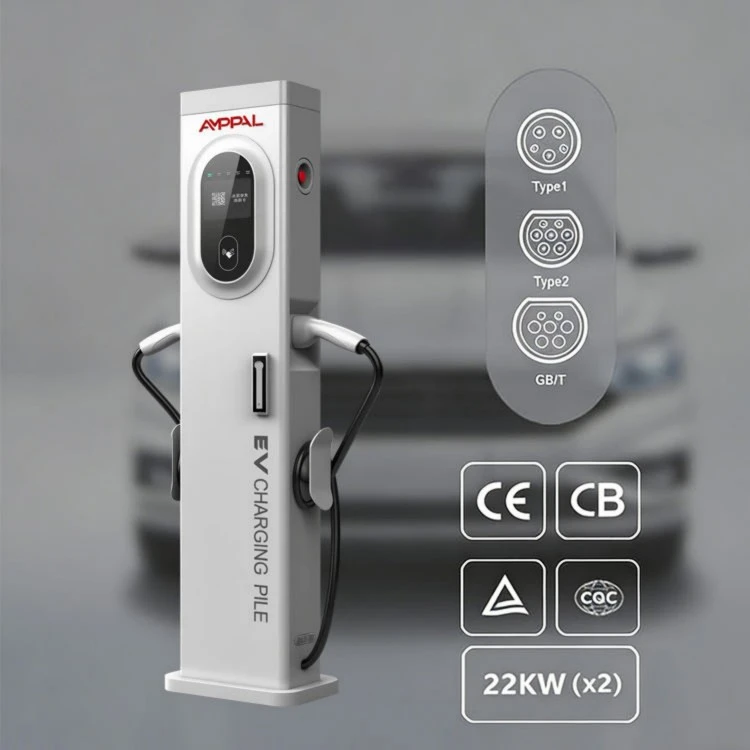

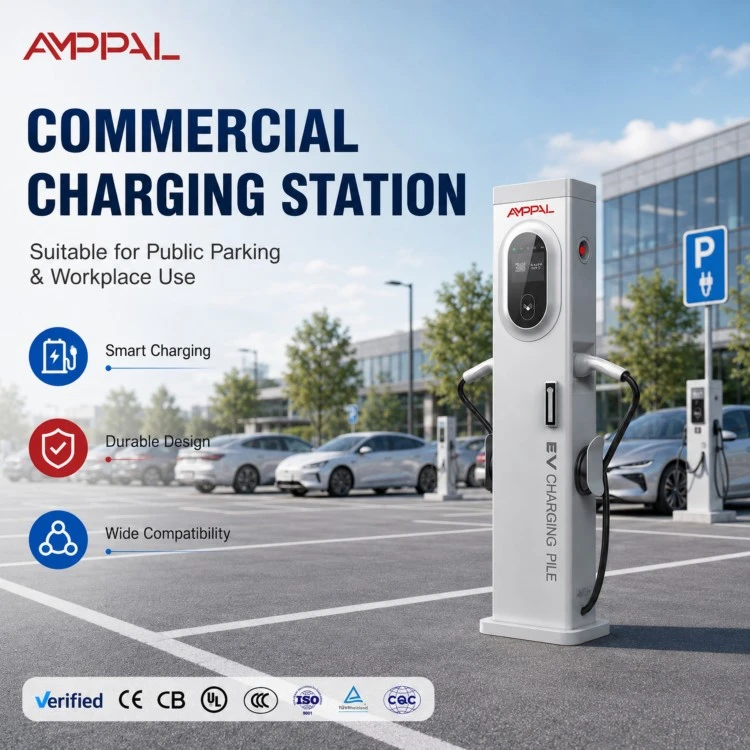

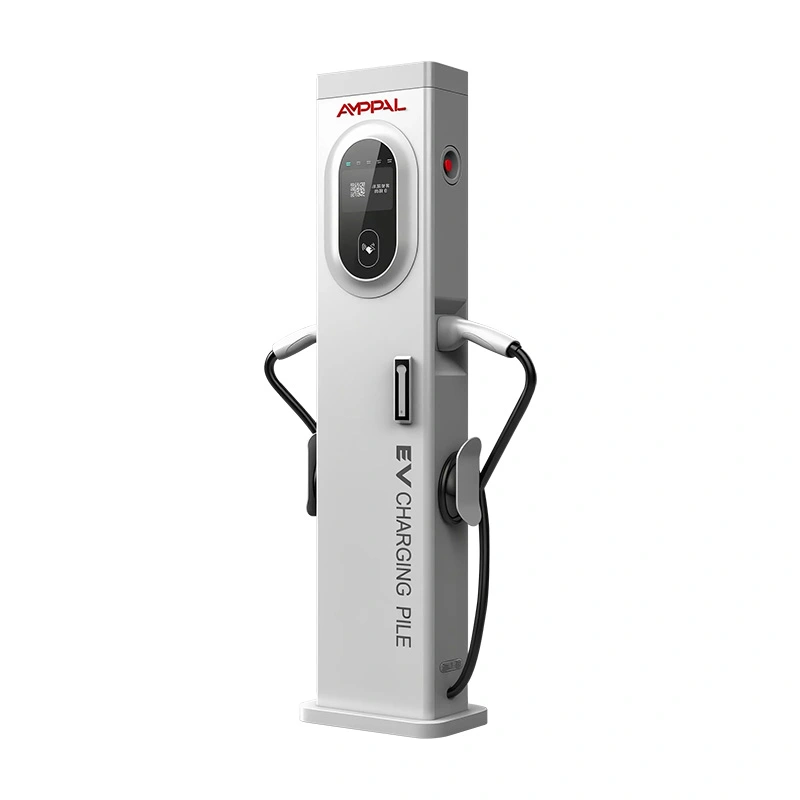

Il caricabatterie CA EV da 14 kW per hotel ed edifici adibiti ad uffici (AF-AC-014-Y-A-0-4-JA-P) è una colonna da 300 x 150 x 1400 mm che trasporta due pistole di tipo 2, da 16 A+16 A con alimentazione trifase da 380 V CA, con touch screen a colori da 5 pollici nella parte superiore. La busta esiste per risolvere un problema: dove va a finire un caricabatterie quando non sono disponibili né un muro né un’ampia isola?

Gli operatori lo utilizzano sulla striscia tra due vani di testa, lungo i bordi del marciapiede dove un armadio più ampio non sarebbe approvato, e all'interno dei garage dove le colonne consumano ogni metro di riserva. La ricarica stessa è AC standard; l'impronta è la caratteristica.

Cinque profitti di una colonna spessa la metà

La profondità di 150 mm libera i percorsi delle sedie a rotelle e le oscillazioni delle porte che un piedistallo da 240 mm bloccherebbe; questa è la dimensione che decide se un sopralluogo passa.

Due prese di tipo 2 (16 A+16 A) consentono di ricaricare due auto da un punto di alimentazione, raddoppiando all'incirca la potenza di un palo a pistola singola.

La torre è alta 1.400 mm con il display da 5 pollici all'altezza degli occhi in un'area molto trafficata.

La protezione IP54 e un intervallo di funzionamento da -20°C a +50°C coprono le condizioni atmosferiche stradali senza riparo o tettoia.

OCPP 1.6J con Ethernet, 4G e WiFi si unisce al back office esistente senza nuovo software.

Ogni unità è certificata CE e ha una garanzia di fabbrica di 2 anni, con tempi di consegna di 15-20 giorni lavorativi dal nostro stabilimento di Zhejiang.

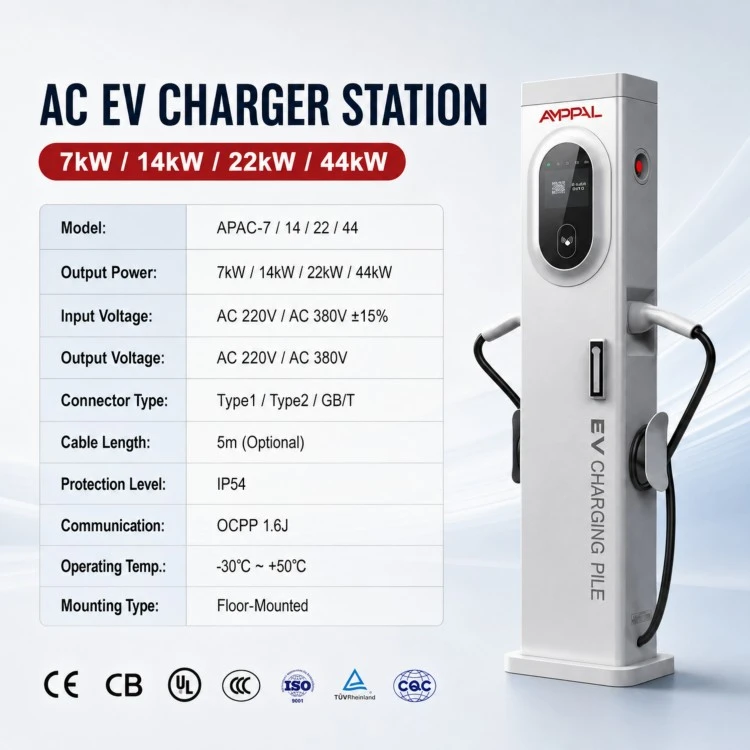

Specifiche tecniche

Siti in cui ogni centimetro viene fatturato

Alloggiamenti su strada nelle vecchie città europee dove il marciapiede è troppo stretto per un mobile da 240 mm; la torre da 150 mm abbraccia la linea del marciapiede.

File di parcheggio di testa: una torre sulla striscia condivisa serve due file opposte.

Parcheggi multipiano con rampe strette; il profilo mantiene la visuale aperta per conducenti e telecamere.

Piazzali di hotel e uffici dove l'architetto paesaggista rifiuta un ingombrante piedistallo accanto all'ingresso.

Siti di eventi temporanei: una base di ancoraggio M12, due pistole e un'alimentazione da 380 V possono essere commissionati in un giorno.

Piazzali delle concessionarie che ricaricano i veicoli elettrici dimostrativi durante la notte senza rinunciare al parcheggio dello showroom.

Come la torre serve due veicoli da una colonna

Un'alimentazione trifase da 380 V CA +/-15% entra attraverso la piastra di base e arriva su una sezione della guida DIN all'interno della colonna, dove la stazione la distribuisce alle due prese. Ogni pistola ha una potenza nominale di 16 A per fase; il firmware limita la potenza totale alla targhetta di 14 kW e condivide tale margine tra le due auto.

Collega la prima macchina e assorbe l'intero budget. Avvia una seconda sessione e la torre riequilibra la corrente tra entrambe le prese senza interrompere la prima; lo schermo mostra in tempo reale i kW e i kWh di ogni sessione.

Il touch screen esegue un flusso plug-and-charge, mentre OCPP 1.6J trasporta ogni record di transazione sul tuo server tramite Ethernet, 4G o WiFi. Se la rete si interrompe, la sessione continua e i record vengono caricati in un secondo momento.

Certificazione e test dietro di essa

Conformità CE secondo le direttive Bassa Tensione ed EMC, verificata nuovamente prima della spedizione di ogni lotto di produzione.

Il 100% delle unità supera i test dielettrici ad alto potenziale e i controlli di continuità di terra sulla linea finale.

Cicli termici da -30°C a +70°C secondo IEC 60068 sulle unità campionate, oltre a un test in nebbia salina di 96 ore per installazioni costiere.

Burn-in continuo a pieno carico di 48 ore con monitoraggio in tempo reale di corrente, temperatura e stabilità della comunicazione.

I componenti sono conformi a RoHS e REACH e la fabbrica utilizza un sistema di gestione della qualità ISO 9001:2015.

L'ispezione in entrata copre ogni lotto di connettori; una presa di tipo 2 allentata è il guasto sul campo più comune che vediamo nelle torri CA.

Dall'acciaio piatto a una colonna da 1,4 metri: otto passaggi

Taglio laser: le lamiere vengono tagliate su laser CNC secondo l'esatto profilo della torre, tolleranze mantenute a 0,1 mm.

Piegatura e formatura: una pressa piegatrice CNC piega il guscio della colonna e le saldature a punti bloccano la cucitura.

La saldatura robotizzata sui bracci FANUC unisce la staffa di base e il pressacavo, lo stesso processo utilizzato sulla nostra linea DC.

Trattamento superficiale: una linea di pulizia e finitura in tre fasi protegge la calotta prima del montaggio.

Preassemblaggio: la guida DIN, i contattori, il dispositivo differenziale e il modulo di misurazione sono montati e serrati secondo le specifiche.

Elettronica: display, scheda di comunicazione e scheda di alimentazione sono montati e collegati.

Caricamento del firmware e controllo di conformità OCPP: ogni unità viene registrata e accoppiata con un server di prova prima dell'inscatolamento.

Controllo di qualità finale e imballaggio: test hi-pot, ispezione visiva e imballaggio in cartone chiudono la linea; gli ordini standard partono in 15-20 giorni lavorativi.

14 kW sono la soluzione giusta per il tuo ingombro?

La torre da 14 kW guadagna il suo posto dove il vincolo è fisico. Se il tuo sito è un terreno molto aperto con un'isola di cemento pronta per un piedistallo standard, acquista il mobiletto da 240 mm più economico; il profilo sottile non ti compra nulla.

È anche lo strumento sbagliato quando le auto restano ferme per otto ore o più. Il parcheggio notturno della flotta è meglio servito dai wallbox da 3,5-7kW ad una frazione del prezzo, perché 14kW ripaga solo quando i veicoli entrano ed escono durante il giorno.

Sceglilo quando puoi contare i centimetri: una striscia spartitraffico stretta, una fila lungo il marciapiede con una rigorosa regola di arretramento, o un garage dove un armadio più ampio costerebbe un posto auto. Se due auto da circa 7 kW ciascuna corrispondono al tempo di permanenza, questo è il modo più efficiente in termini di spazio per fornirlo.

AMPPAL rispetto al piedistallo standard da 240 mm

Impronta: 150 mm contro una profondità di circa 240 mm significa che la torre supera i rilievi del sito che rifiutano il piedistallo.

Una alimentazione, due macchine: un unico circuito trifase serve entrambe le pistole, invece di due impianti separati.

Prova del test: CE, 100% hi-pot, nebbia salina di 96 ore e rodaggio di 48 ore sono documentati per lotto, non solo dichiarati in una brochure.

Termini di acquisto: modelli standard da MOQ 1 unità, tempi di consegna di 15-20 giorni lavorativi, 2 anni di garanzia, pezzi di ricambio tramite DHL/FedEx.

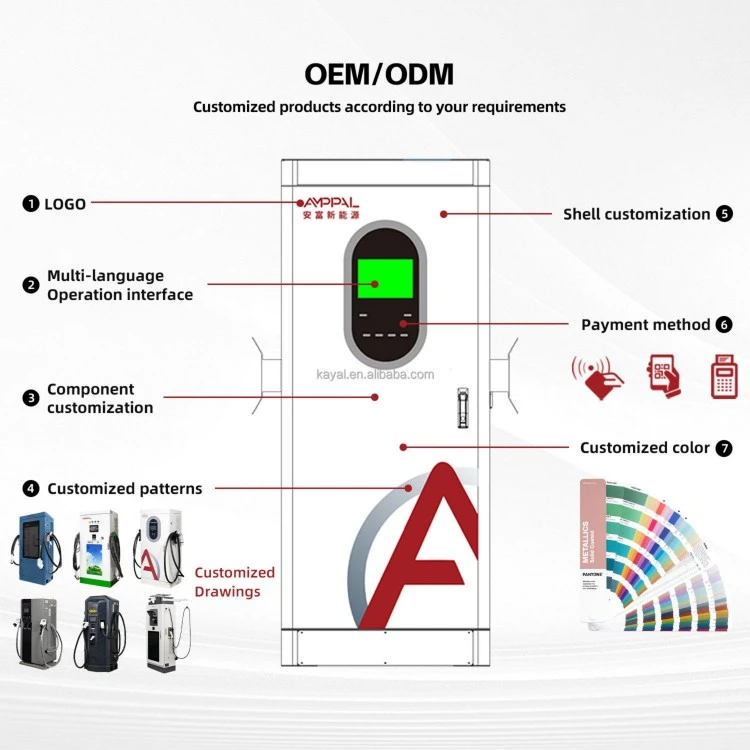

Personalizzazione: è possibile modificare il logo, la schermata di avvio e il marchio del cavo; abbiamo spedito programmi di esportazione in oltre 40 paesi tra cui Emirati Arabi Uniti, Arabia Saudita, Kazakistan, Germania e Messico.

Imballaggio e spedizione: inserimento delle colonne nel sito

Ogni torre viene spedita completamente assemblata in un cartone da esportazione di circa 350 x 220 x 1460 mm con blocchi angolari in schiuma; il peso lordo è di circa 45 kg compreso il kit di ancoraggio e i pressacavi.

I cartoni vanno in quattro per pallet, avvolti in pellicola termoretraibile con protezioni per i bordi; un container da 40 piedi può contenere circa 60 torri pallettizzate o fino a 80 caricate a terra.

I termini standard sono FOB Ningbo o Shanghai o stabilimento EXW. Ogni spedizione include fattura commerciale, bolla di accompagnamento, polizza di carico, certificato di origine e dichiarazione di conformità CE; il trasporto marittimo a Rotterdam o Jebel Ali dura in genere 30-40 giorni.

Supporto che rispetta la tempistica di installazione

Garanzia di 2 anni sui difetti di fabbricazione, calcolata dalla spedizione anziché dalla messa in servizio, che secondo gli installatori semplifica i reclami.

Risposta 24 ore su 24 su ticket tecnici, con diagnostica video in modo che il tuo elettricista possa essere assistito nella riparazione lo stesso giorno.

Pezzi di ricambio tramite DHL/FedEx dal nostro magazzino centrale; gli articoli in rapido movimento come touch screen e pressacavi partono entro 2 giorni lavorativi.

RMA cartaceo: invia le foto e il seriale dell'unità e noi decideremo tra la sostituzione o la riparazione prima di rispedire qualsiasi cosa.

Per implementazioni multi-sito suggeriamo un kit di manutenzione ogni 20 torri presenti nel tuo magazzino, in modo che gli scambi sul campo non debbano mai attendere la dogana.

Gestione in loco: sbagliato vs giusto

Sbagliato: montare la torre in modo che il cavo si avvolga verso il corridoio di traffico. Destra: orientare la colonna in modo che entrambi i cavi escano lontano dalla corsia di marcia.

Sbagliato: alimentare la torre da un circuito sottodimensionato perché è solo AC. A destra: dimensionare insieme l'alimentazione per entrambe le pistole; un interruttore trifase da 32 A con conduttori da 6 mm2 è un punto di partenza sicuro, quindi verificare rispetto alla normativa locale.

Sbagliato: far passare il cavo Ethernet nello stesso condotto del cavo di alimentazione. A destra: condotti separati, distanti almeno 30 cm, per proteggere il collegamento di rete dalle interferenze.

Sbagliato: coprire il touch screen con adesivi o segnaletica. Destra: mantieni il display pulito; lo schermo da 5 pollici è l'unica interfaccia locale dell'operatore.

Sbagliato: dare per scontato che la garanzia copra gli atti vandalici. A destra: segnalare subito eventuali danni con foto e numero di serie; la garanzia di 2 anni copre i difetti di fabbricazione, quindi più velocemente lo documenti, più velocemente agiremo.

Cosa riferiscono i gestori dei siti dopo una stagione

Un operatore di parcheggio a Dubai ha installato 12 di queste torri lungo una fila di marciapiedi che il comune aveva ritenuto troppo stretta per i piedistalli standard. Dopo otto mesi di estate a 45°C, uno schermo tattile ha sviluppato uno sfarfallio, che abbiamo sostituito in garanzia entro una settimana. Il suo riassunto: la colonna è sottile, ma non si è piegata, traballata o surriscaldata.

Un gruppo alberghiero tedesco ha optato per la torre per il parcheggio nel cortile dopo che l'architetto ha rifiutato un mobile più ampio. La loro unica lamentela: l'antenna 4G cade su un'unica barra all'interno del cortile, quindi ora ordinano la versione WiFi/Ethernet e la collegano all'interruttore dell'edificio.

Un appaltatore saudita ha acquistato un primo lotto di 20 per uno sviluppo ad uso misto. L'installazione degli ancoraggi ha richiesto ai suoi elettricisti due ore per torre il primo giorno e meno di un'ora dopo aver visto la dima di perforazione; da allora hanno ordinato altri tre lotti.

Domande frequenti

Q: Can two cars really charge at the same time on the 14kW tower?

R: Sì, entrambe le prese sono attive e la stazione condivide tra loro il budget di 14kW; una singola macchina ottiene l'intero budget quando è sola.

D: Di quale distanza ha bisogno la torre da un cordolo o da un muro?

R: Mantenere uno spazio di lavoro di circa 600mm davanti alle prese; per il passante del cavo sono sufficienti circa 200 mm lateralmente.

D: La torre sottile necessita di fondamenta in cemento?

R: La base di ancoraggio M12 su una piattaforma di cemento da 300 x 300 mm è standard; su asfalto forniamo una staffa per il montaggio in superficie.

D: Con quale connettore viene spedita la stazione?

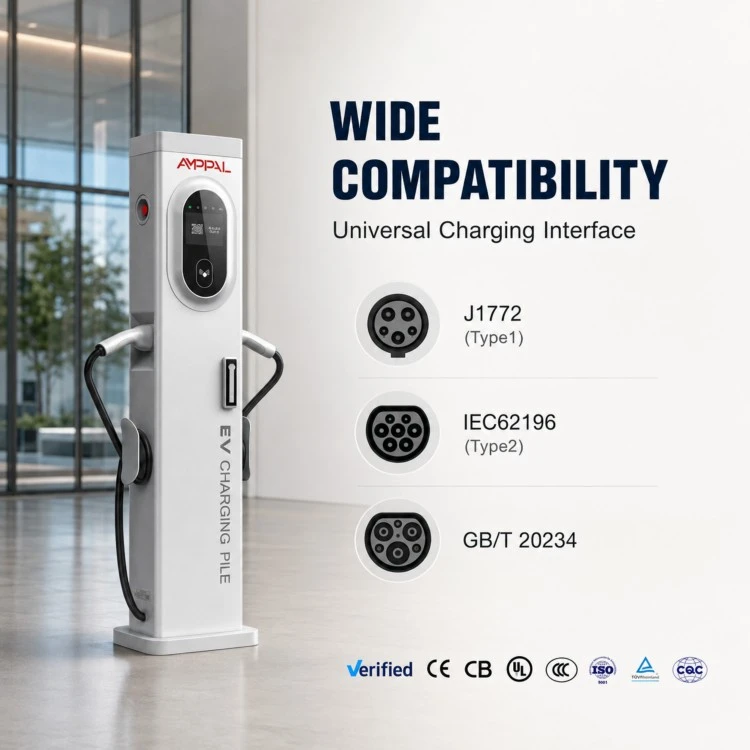

R: Due prese Tipo 2 con cavi da 4,5 m di serie; questo modello AC non offre CCS.

D: La torre può funzionare con alimentazione monofase?

R: No, richiede 380VAC trifase; per i siti monofase guarda le nostre stazioni CA a parete da 3,5-7 kW.

D: Come funziona la fatturazione senza terminale di pagamento?

R: OCPP 1.6J trasmette le tariffe e l'avvio/arresto remoto al back office o alla piattaforma di roaming, mentre lo schermo mostra i dati della sessione localmente.

D: Qual è il tempo di consegna per un ordine di container?

R: 15-20 giorni lavorativi per i modelli standard dopo la conferma dell'ordine e il deposito.

D: Lo schermo è leggibile alla luce diretta del sole?

R: È un display LCD a colori da 5 pollici con un'impostazione di luminosità esterna; sotto il forte sole di mezzogiorno, la cappa parasole che offriamo come opzione aiuta.
