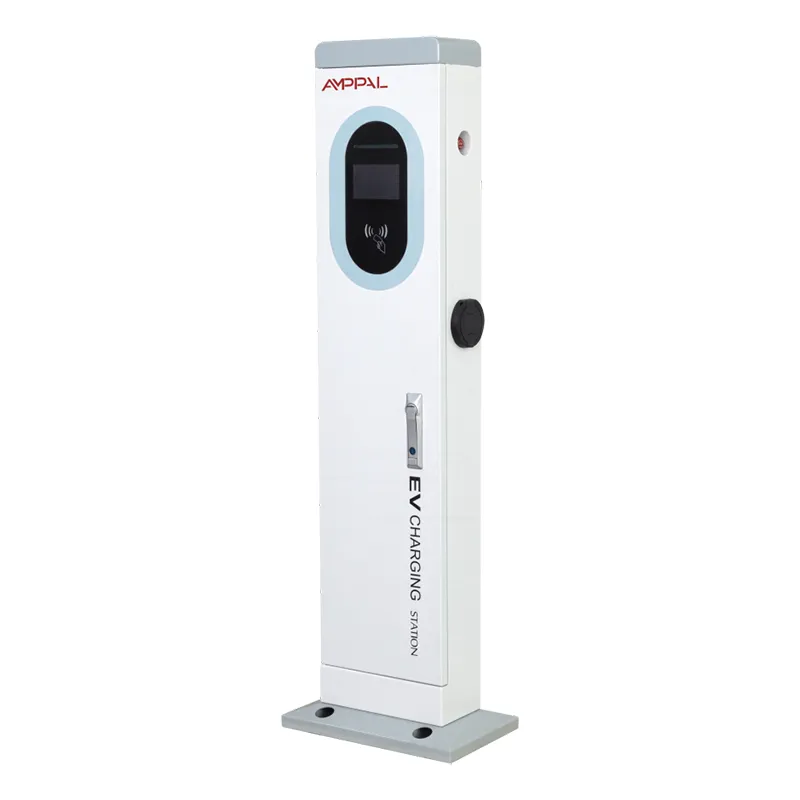

Torre di ricarica per veicoli elettrici CA a doppia porta da 14 kW per parcheggi commerciali

Due punti di ricarica su una base

Due parcheggi possono condividere una colonnina di ricarica: questa singola decisione è l'intera storia di questo prodotto. L'AF-AC-14kW è una torre di 410 x 240 x 1400 mm con due pistole AC da 7 kW, un touch screen a colori da 5 pollici, un set di terminali di pagamento e un modulo di rete che serve entrambi i lati.

Pensatelo come due scatole a muro condensate in una colonna indipendente, meno le parti duplicate. Una fondazione, un involucro, un corpo IP54, un'alimentazione da 220 V CA +/-20% e due auto che si ricaricano contemporaneamente a 7 kW ciascuna.

Per i proprietari dei siti che contano i costi per baia, è qui che la torre cambia il foglio di calcolo. La seconda baia smette di costare quasi quanto la prima. Due posti, un contratto di manutenzione, una serie di documenti: i numeri smettono di raddoppiare.

L'argomento del costo per baia

Una fondazione invece di due: un'unica piattaforma di cemento e un kit di ancoraggio coprono entrambe le campate.

Un modulo di rete, una SIM, uno schermo: le parti duplicate su due caricabatterie separati sono condivise qui.

Una visita di installazione: una squadra e un cavo per la colonna, circa la metà della manodopera in cantiere di due unità.

Secondo i budget dei nostri clienti, il costo totale di installazione per vano è solitamente inferiore del 25-35% a quello di due caricabatterie separati da 7 kW.

Un punto di ingresso OCPP: due alloggiamenti appaiono come un unico dispositivo sul backend, quindi la messa in servizio e il monitoraggio quotidiano richiedono meno tempo.

Pezzi di ricambio standardizzati: nelle nostre serie di torri vengono utilizzati gli stessi schermi, pistole e schede di controllo, quindi un kit di ricambio copre diversi siti.

Specifiche tecniche

I migliori siti per una torre a due cannoni

Lotti di hotel e resort in cui due aree ospiti di solito si riempiono insieme intorno all'orario del check-out.

Lotti di superficie del centro commerciale con campate terminali accoppiate in prossimità dell'ingresso.

Parcheggi sul posto di lavoro che abbinano gli stalli dei dipendenti, dove entrambe le auto arrivano e partono secondo lo stesso orario.

Lotti comunali in cui la larghezza della baia è ridotta e due pali separati affollerebbero la fila.

Appartamento e terreno condominiale che serve due baie residenti dedicate.

Come due pistole condividono una torre

Entrambe le pistole attingono dalla stessa alimentazione da 220 V CA +/-20% attraverso un'unica unità di controllo. Quando due auto vengono collegate contemporaneamente, ciascuna pistola eroga fino a 7 kW, ovvero 14 kW combinati. Quando si collega solo un'auto, arriva comunque a 7kW; questa torre non concentra la potenza su un solo cannone e non pretendiamo il contrario.

Lo schermo da 5 pollici mostra entrambe le sessioni, quindi ogni vano riceve il proprio stato di ricarica, flusso di pagamento e ricevuta. Poiché entrambe le pistole si trovano su un unico dispositivo, un conducente che paga con carta o APP non ha bisogno di sapere in quale vano si trova: la sessione segue la pistola a cui è collegato.

Entrambi gli alloggiamenti riferiscono al backend tramite una singola connessione OCPP 1.6 o 2.0. Ciò significa un inserimento del dispositivo, un aggiornamento del firmware e una sessione di diagnostica remota per due parcheggi. Un manager con due dozzine di torri vede due dozzine di dispositivi sul cruscotto, non quarantotto.

Cancelli di qualità prima che venga apposta la marcatura CE

La torre è marcata CE rispetto alle direttive Bassa Tensione ed EMC, con il file conservato per serie di modelli.

IP54 verificato da test di laboratorio e di terze parti: a tenuta di polvere e spruzzi d'acqua, con ingressi cavi sigillati.

Test in nebbia salina di 96 ore sul rivestimento in polvere, standard per il nostro programma di esportazione costiera.

Test di carico con doppia pistola: entrambe le uscite funzionano simultaneamente alla massima potenza nominale per dimostrare il comportamento combinato di 14 kW.

Test della temperatura da -20°C a +50°C, inclusa la leggibilità dello schermo con avvio a freddo.

Nessuna torre viene spedita senza il proprio rapporto di prova con numero di serie. La certificazione a livello di impianto copre CCC, TUV, UL e CB.

Come viene costruita la torre Twin-Gun

Il profilo della colonna 410 x 240 è tagliato al laser e punzonato sulle nostre linee anziché acquistate.

Le presse piegatrici TRUMPF formano la colonna; I robot FANUC saldano le cuciture.

Viene applicata la verniciatura a polvere, con campioni di lotti inviati al test in nebbia salina.

La linea AC si adatta all'unità di controllo, al contattore, allo schermo ed entrambe le pistole con le relative fondine.

La tenuta IP54 è controllata sugli ingressi dei cavi e sulla cornice dello schermo.

Ciascuna torre esegue un test di carico simultaneo con due pistole oltre a test di pagamento e di rete.

Il controllo qualità registra il numero di serie, i risultati dei test e i documenti CE, quindi prenota la spedizione.

Il tempo di consegna standard è di 15-20 giorni lavorativi; le prenotazioni dei container vengono confermate prima dell'inizio della produzione.

Una torre a doppia pistola o due caricatori singoli?

Due caricabatterie separati da 7 kW vincono esattamente in una situazione: quando i due alloggiamenti si trovano distanti, come le estremità opposte di un lotto, dove far passare il cavo verso una colonna condivisa costerebbe più dell'involucro di una seconda unità.

Ovunque la torre vince in termini di denaro e manutenzione. Due caricatori significano due basi, due schermi, due moduli di rete, due schede SIM e due visite di installazione. Una torre sostituisce tutto ciò con uno di ciascuno, motivo per cui il costo di installazione per alloggiamento diminuisce in genere da un quarto a un terzo. Il risparmio è talmente reale che molti dei nostri distributori ora citano torri a due cannoni per impostazione predefinita ogni volta che due campate sono adiacenti.

Chi non dovrebbe comprarlo: siti con una baia oggi e nessuna seconda baia prevista - la torre a cannone singolo da 7kW è più economica; oppure lotti in cui le due postazioni di ricarica devono rimanere fisicamente separate da più di qualche metro. Acquista la torre quando due baie si trovano una accanto all'altra e rimarranno così.

Perché gli importatori riordinano il secondo container

Prezzi diretti in fabbrica da Zhejiang Anfu New Energy Technology Co., Ltd. a Yueqing - fondata nel 2014, una piccola impresa nazionale gigante.

Un unico SKU che copre due vani, il che semplifica lo stock dell'importatore e la formazione dell'installatore.

File di certificazione (CE più CCC, TUV, UL e CB) pronti a portata di mano per le autorità e i servizi pubblici locali.

Oltre 1.000.000 di unità consegnate entro il 2024 in oltre 40 paesi, con ordini ripetuti da distributori in Malesia, Turchia e Golfo.

Opzioni OEM e ODM: colore personalizzato, logo e marchio di pagamento, con MOQ discusso per progetto.

Spedizione di una torre da 1,4 metri senza danni

L'imballaggio è verticale, con rinforzi costruiti attorno alla parte anteriore dello schermo ed entrambe le fondine. I bulloni di ancoraggio, la dima di foratura e l'hardware di montaggio si trovano nella stessa cassa, quindi l'installatore ha tutto il primo giorno.

La lunghezza della cassa di 1.400 mm è l'elemento chiave per la pianificazione dei container: le casse sono disposte in piano e impilate e un container da 20 piedi trasporta circa 60-80 torri a seconda delle dimensioni della cassa. Il nostro ufficio spedizioni conferma il conteggio esatto prima di prenotare.

Citiamo FOB Ningbo o Shanghai per impostazione predefinita; EXW e CIF sono disponibili. La documentazione relativa alla fattura, alla bolla di accompagnamento, alla polizza di carico e alla copia del certificato CE viene preparata entro 15-20 giorni lavorativi.

Termini del servizio che gli acquirenti dovrebbero conoscere

Garanzia di 2 anni su entrambe le pistole, sullo schermo e sul modulo di pagamento.

Gruppi pistola e schermi di ricambio in stock per una spedizione rapida: i due articoli soggetti a usura più comuni.

Diagnostica remota su 4G o Ethernet, con aggiornamenti firmware forniti tramite il backend.

Consigli per il personale del sito: pulire settimanalmente lo schermo con un panno asciutto e controllare che i cavi non siano attorcigliati.

Il manuale utente, il disegno di installazione e la guida alla configurazione OCPP vengono forniti con ogni unità.

Errori di installazione che rovinano una buona torre

Sbagliato: seppellire il cavo di alimentazione senza canalina e sperare che sopravviva. A destra: far passare il cavo in un condotto fino alla base della colonna, con un circuito di servizio per una futura riterminazione.

Sbagliato: versare il tampone a occhio e spessorare la torre per livellarla successivamente. A destra: versare sulla dima fornita e controllare il livello prima che il calcestruzzo faccia presa.

Sbagliato: lasciare che entrambi i cavi si trovino lungo il corridoio tra gli alloggiamenti. A destra: instradare ciascuna pistola verso il proprio vano in modo che i conducenti non inciampino mai nel cavo dell'altro lato.

Sbagliato: presupporre che il WiFi dell'ufficio raggiunga entrambi gli alloggiamenti. A destra: verifica il segnale nella posizione della colonna prima di versare o installa una SIM 4G.

Sbagliato: saltare il controllo della messa a terra perché la torre sembra solida. A destra: verificare la continuità della terra rispetto al picchetto di terra del pad durante la messa in servizio.

Storie degli operatori dai siti a due alloggiamenti

Un amministratore immobiliare di Atene ha installato otto torri in due condomini alla fine del 2024, con i residenti che condividevano quattro unità a doppia pistola per otto campate. Il suo appunto dopo sei mesi: una fondina della pistola aveva bisogno di essere rimessa a posto, e i residenti non discutevano d'altro - il che, per un consiglio condominiale, conta come un discreto successo.

Un operatore di parcheggio olandese gestisce la torre in un parcheggio P+R fuori Utrecht: due posti, una colonna, pagamento con carta. Il suo commento: la seconda baia era praticamente un'infrastruttura gratuita, abbiamo pagato solo per l'arma in più. La piccola lamentela riguarda la posizione dello schermo: bene in piedi, scomodo se vuoi guardarlo dall'auto.

Un distributore turco che acquista torri da 14 kW per catene alberghiere ha affermato che la torre ha ridotto i tempi di installazione per baia da due giorni a uno. La sua lamentela: il modello fornito presuppone un lotto di livello e due dei suoi siti necessitavano prima di piccoli aggiustamenti di livellamento.

Domande sulla ricarica a doppia pistola

D: Se due auto si caricano contemporaneamente, quale velocità raggiunge ciascuna?

R: Ogni cannone eroga fino a 7 kW simultaneamente, per un totale di 14 kW: nessuna delle due postazioni affama l'altra.

D: Una pistola può fornire tutti i 14 kW?

R: No. Il limite massimo di ogni cannone è di 7 kW, quindi una singola macchina si carica comunque fino a 7 kW; scegli la torre da 22 kW o 44 kW se ne hai bisogno di più per veicolo.

D: Quanti parcheggi serve una torre?

R: Due, uno per pistola, idealmente fianco a fianco: il cavo di ciascuna pistola raggiunge il proprio vano.

D: La torre necessita di due circuiti di alimentazione separati?

R: No: un'alimentazione da 220 V CA +/-20% serve entrambe le pistole tramite l'unità di controllo interna.

D: 14 ​​kW sono sufficienti per un moderno veicolo elettrico durante la notte?

R: Sì. 7 kW per auto aggiungono circa 45 km di autonomia all'ora, quindi una sessione notturna copre una batteria completa per la maggior parte dei veicoli elettrici passeggeri.

D: Qual è il costo per alloggiamento rispetto a due caricatori singoli?

R: Nei siti tipici il costo di installazione per baia è inferiore del 25-35%, principalmente grazie alla condivisione della fondazione, del modulo di rete e della visita di installazione.

D: Posso gestire le due pistole indipendentemente nel backend?

R: Sì: ogni pistola è un connettore OCPP separato su un dispositivo, pertanto è possibile quotare, programmare e creare report per ogni vano.

D: Qual è il tempo di consegna?

R: 15-20 giorni lavorativi, con il pacchetto completo di documenti e il certificato CE spediti da Ningbo o Shanghai.
