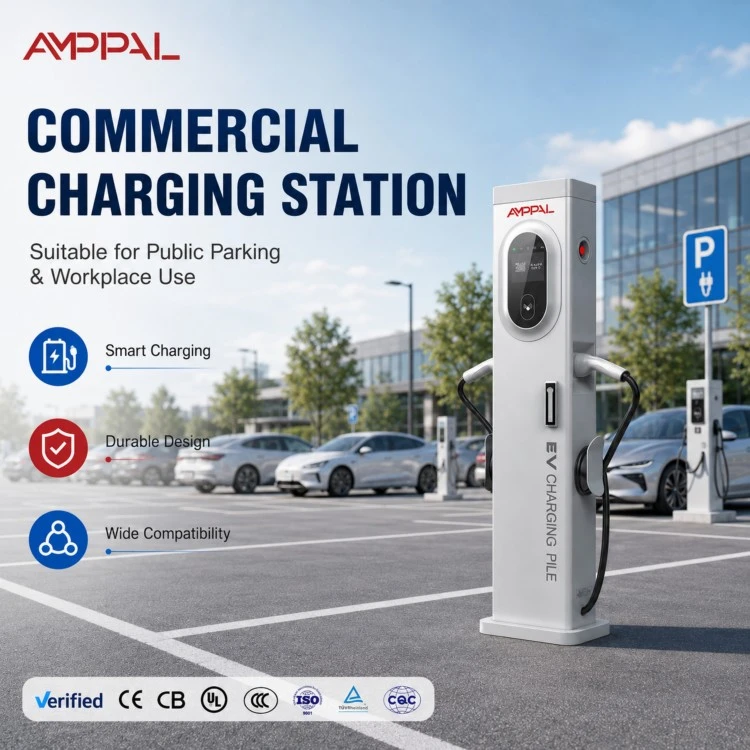

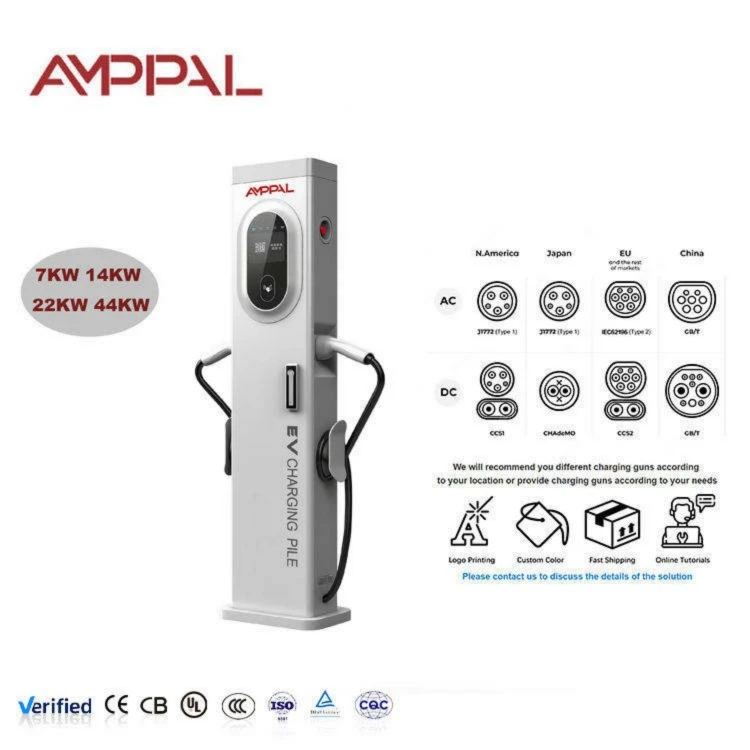

Caricatore per veicoli elettrici CA a doppia porta Slim Tower da 44 kW per parcheggi commerciali

La questione dei 44kW è una questione di panel

La maggior parte dei caricabatterie CA a doppia pistola si guasta sulla carta prima di fallire sul campo. Il guasto non è il caricabatterie; è la prima domanda dell'elettricista: cosa deve dare il quadro?

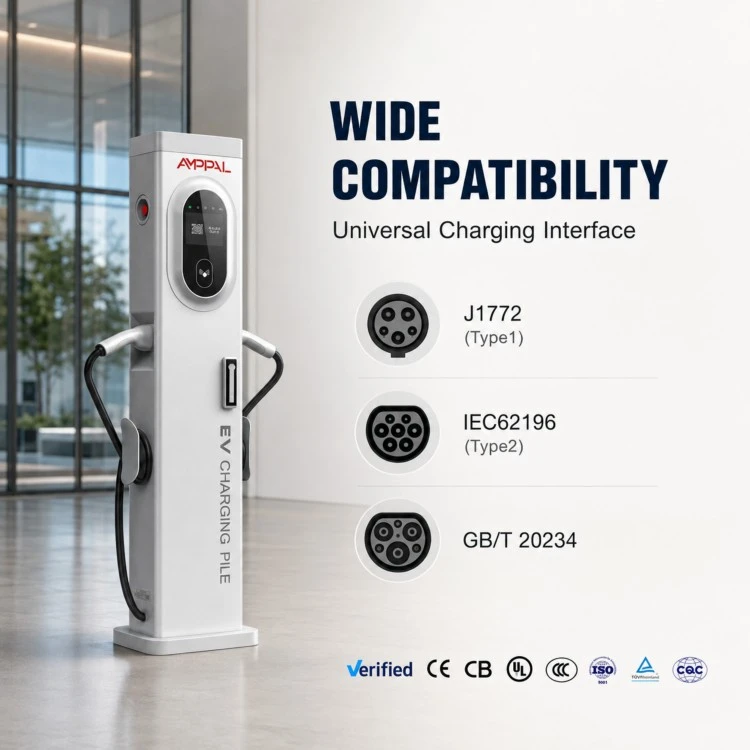

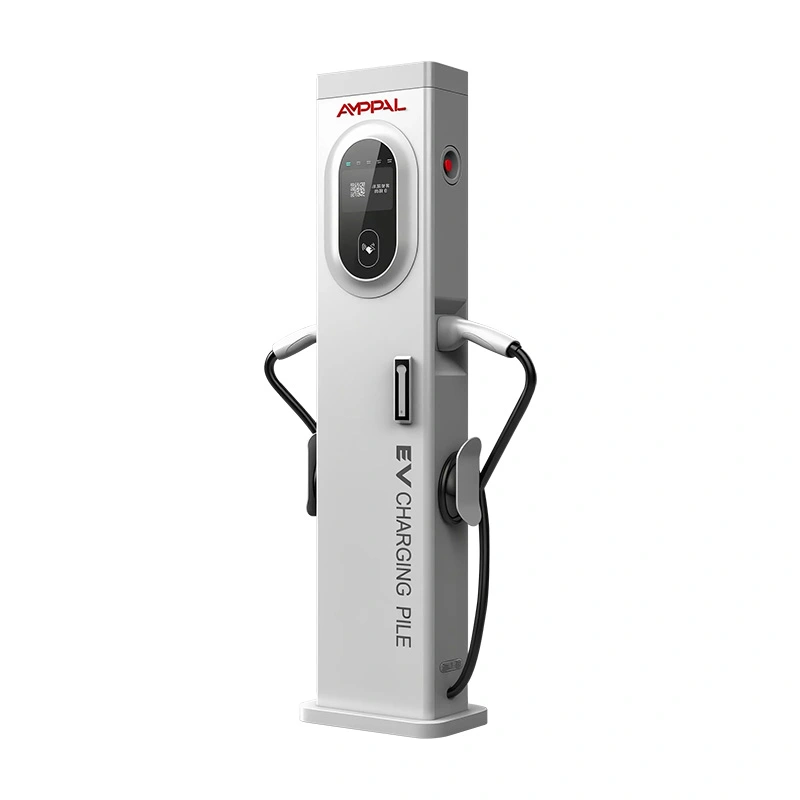

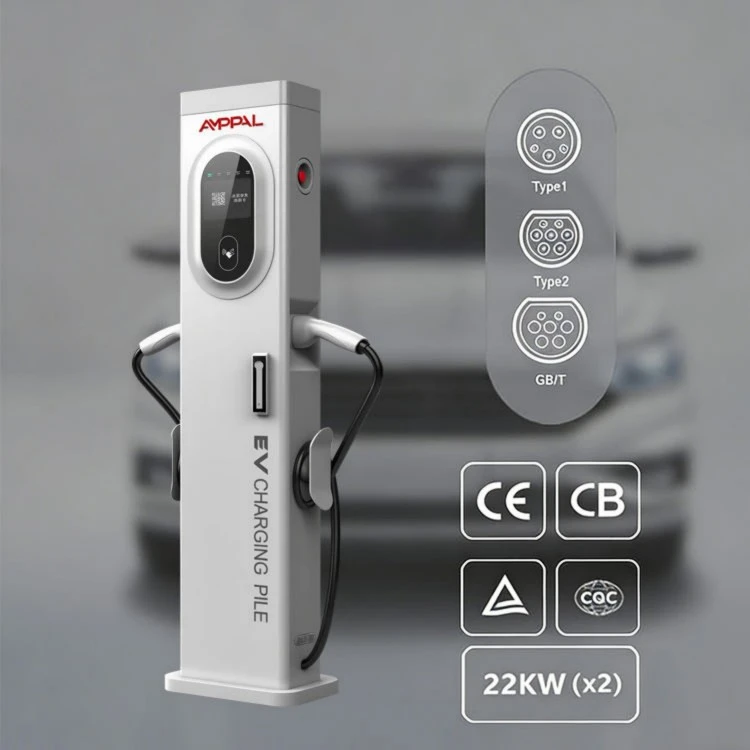

La SlimTower AMPPAL da 44 kW (AF-AC-044-Y-A-0-4-JA-P) trasporta due pistole di Tipo 2 a 32 A+32 A con alimentazione trifase a 380 V CA, da una colonna di 300 x 150 x 1400 mm con touch screen da 5 pollici. Ciascuna presa può assorbire circa 21kW; la coppia insieme si avvicina alla targa dei 44kW.

Questa pagina è scritta per la persona che firma gli schemi elettrici. Se sei tu, leggi i calcoli dell'alimentatore di seguito prima di innamorarti della scheda tecnica.

La buona notizia è che i calcoli sono semplici e pubblici: volt, ampere e radice quadrata. La brutta notizia è che nessuno lo fa il giorno in cui arrivano i caricatori. Fatelo adesso, su carta, prima che il container venga prenotato.

Cosa significa 32A+32A a pieno carico per il tuo sito

Due cabine, entrambe a 32A per fase: il vostro alimentatore deve portare circa 64A per fase nello stesso momento, altrimenti l'interruttore a monte scatta nel peggiore momento possibile.

Progetta il trasformatore: ogni torre aggiunge fino a 44kW di carico collegato; dieci torri significano 440 kW prima di contare l'illuminazione e l'HVAC.

Il dimensionamento del cavo parte da 16 mm2 di rame per fase per brevi tratti e aumenta con la distanza; 25 mm2 o 35 mm2 sono comuni per corse superiori a 50 metri.

Servizio interruttore: un interruttore trifase da 80 A, o due unità da 40 A con una per pistola, offrono alla coppia un margine di manovra senza fastidiosi scatti.

Il bilanciamento di fase è un vantaggio collaterale: un carico trifase da 32 A+32 A è più gentile con la rete rispetto a tre caricabatterie monofase da 7 kW impilati su una fase.

Se il sito non è in grado di alimentare il carico completo, la gestione del carico OCPP 1.6J può limitare la torre con un budget inferiore mantenendo il margine per il futuro.

Il riscaldamento fa parte del budget: 44 kW in funzione per ore riscaldano la stanza dei pannelli, quindi pianifica la ventilazione prima della prima estate.

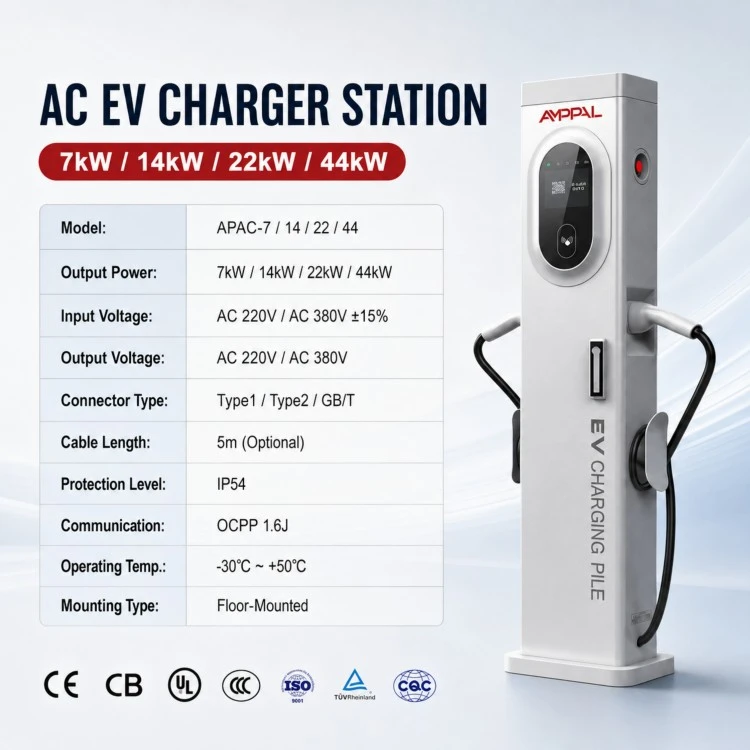

Specifiche tecniche

Casi d'uso che giustificano una capacità di 44 kW

Depositi dove i furgoni parcheggiano per una o tre ore tra un turno e l'altro; 44 kW per vano trasformano i tempi di fermo in autonomia utilizzabile.

Le fermate dei taxi e gli hub di ride-hail dove i conducenti ruotano rapidamente e il tempo di permanenza è inferiore alle due ore.

Piazzali di sosta per camion che servono furgoni per le consegne e veicoli commerciali leggeri fino a 3,5 tonnellate.

Banchine del magazzino dove una fila di torri condivide una sala di trasformazione.

Flotte di veicoli elettrici a noleggio che devono girare le auto tra un noleggio e l'altro senza attese notturne.

Blocchi residenziali con servizio trifase dove 44kW è la potenza AC massima consentita dal distributore sull'alimentatore.

Airport and station car parks where a morning rush of plug-in hybrids needs fast top-ups before departure.

Lettura del flusso di corrente: dal pannello alla spina

L'energia lascia il quadro di distribuzione su un alimentatore trifase ed entra nella torre attraverso il premistoppa della base. All'interno, la stazione misura ciascuna pistola in modo indipendente, quindi la targhetta da 44 kW non è una presa gigante ma due circuiti da 32 A che condividono un unico involucro.

Quando una singola auto si collega, può utilizzare tutti i 32 A della propria pistola. Quando arriva la seconda vettura, entrambe accostano al 32A; la torre mantiene le due sessioni separate per la fatturazione e OCPP 1.6J riporta separatamente l'energia di ciascun connettore.

La misurazione per presa è importante per la fatturazione divisa: l'inquilino A paga per la pistola 1, l'inquilino B per la pistola 2 e il server non mescola mai i due kWh totali.

Una trappola che vale la pena menzionare: il declassamento. Se l'alimentazione è debole, il martello scatta invece della torre che rallenta. Il firmware cap è l'alternativa controllata, quindi decidere il budget prima del cablaggio, non dopo il primo viaggio.

Documenti di qualità di cui un ingegnere di strutture può fidarsi

La conformità è mantenuta rispetto alle direttive Bassa Tensione ed EMC e il file viene ricontrollato ogni volta che cambia lo stadio di potenza.

Ogni stazione viene sottoposta a test hi-pot e collegata a terra prima di lasciare la linea: a 32 A per cannone non c'è margine per un percorso a terra dubbio.

Funzionamento in riscaldamento a pieno carico: la torre da 44 kW è stata sottoposta a test di funzionamento per 48 ore continue alla corrente nominale, con temperature dell'armadio registrate.

Le colonne campionate eseguono cicli termici IEC 60068 tra -30°C e +70°C, più 96 ore di nebbia salina sulla finitura.

Giunti per sbarre e connettori sottoposti a prova di coppia; le terminazioni allentate sono la classica causa di guasti dovuti al calore negli alimentatori CA ad alta corrente.

L'approvvigionamento dei componenti segue RoHS e REACH all'interno di un sistema ISO 9001:2015; L'ambito CCC, TÜV, UL e CB esiste a livello di stabilimento.

La sequenza di assemblaggio delle otto stazioni

Calotta tagliata al laser, tolleranza 0,1mm, su linea CNC.

Piegatura presso piegatrice e saldatura continua del corpo della torre.

Saldatura robotizzata FANUC della piastra di base e delle staffe premistoppa.

Pulizia e finitura della superficie in tre fasi.

Sezione ad alta corrente: sbarre, contattori e apparecchi di manovra da 32 A montati e serrati.

Misurazione ed elettronica: contatori kWh per presa, scheda di comunicazione e touch screen da 5 pollici.

Il carico del firmware e la conformità OCPP vengono eseguiti sul server di test.

Test di carico campionato, hi-pot, un passaggio visivo, quindi imballaggio. La produzione dura 15-20 giorni lavorativi.

Guida al dimensionamento: quando 44kW è adatto (e quando no)

Acquista la torre da 44kW quando il trasformatore e il quadro hanno già l'altezza libera, oppure quando stai progettando da zero l'impianto elettrico e riesci a dimensionarlo correttamente. La capacità extra rispetto al modello da 14 kW è reale solo se l'alimentazione è in grado di fornirla.

Saltalo se il tuo sito utilizza un'alimentazione monofase da 32 A; gestiresti la torre a una frazione del suo rating, pagando per la capacità che non puoi utilizzare. Saltalo anche quando le auto parcheggiano durante la notte per più di otto ore; L'AC da 7-11 kW costa meno e riduce la durata della batteria. E se la tua è una flotta stabile con orari rigidi, verifica prima la capacità di connessione consentita dal distributore; alcune regioni limitano la ricarica CA per sito.

Se il panel è ristretto ma la domanda è reale, la risposta onesta è la gestione del carico: lasciare che l’OCPP limiti le torri adesso e aumenti il ​​limite man mano che il sito cresce. Questo piano funziona con questa torre perché il firmware accetta un limite di corrente remoto.

AMPPAL contro rivali economici a doppia pistola

Capacità reale di 32 A+32 A: alcune torri economiche pubblicizzano 44 kW ma vengono fornite con contattori da 16 A; stampiamo la valutazione per pistola sulla targhetta.

Misurazione indipendente per presa per fatturazione ripartita, non un singolo contatore sommato.

OCPP 1.6J su Ethernet, 4G e WiFi, quindi la torre si unisce ai sistemi di gestione del carico e di roaming.

Prova del test: funzionamento a caldo a pieno carico, registri della coppia e risultati in nebbia salina disponibili per lotto.

Termini commerciali: MOQ 1 unità, tempi di consegna 15-20 giorni lavorativi, 2 anni di garanzia, ricambi DHL/FedEx.

Opzioni OEM per logo, schermo e marchio dei cavi; esportazioni in oltre 40 paesi dal 2014.

Dettagli logistici e di imballaggio

Ogni torre viene spedita completamente assemblata in un cartone da esportazione a 5 strati di circa 350 x 220 x 1460 mm con blocchi angolari in schiuma, kit di ancoraggio e pressacavi all'interno; il peso lordo è di circa 45 kg.

Quattro cartoni vanno su un pallet con protezioni per i bordi e pellicola termoretraibile; un container da 40 piedi può contenere circa 60 torri pallettizzate, o fino a 80 caricate a terra, e su richiesta viene organizzato il reimballaggio LCL.

Il prezzo è normalmente FOB Ningbo o Shanghai, con EXW su richiesta. Ogni spedizione è accompagnata da fattura, bolla di accompagnamento, polizza di carico, certificato di origine e dichiarazione di conformità CE. Le spedizioni consolidate verso il Medio Oriente e la CSI vengono organizzate settimanalmente, il che riduce il transito per gli ordini più piccoli.

Un servizio che inizia dal Panel

Garanzia di 2 anni dalla data di spedizione, che copre i difetti di fabbricazione inclusa la sezione ad alta corrente.

Risposta tecnica 24 ore su 24; i nostri ingegneri partecipano regolarmente alle chiamate di messa in servizio per rivedere la configurazione del pannello con il tuo elettricista.

Pezzi di ricambio tramite DHL/FedEx; contattori, contatori e touch screen partono entro 2 giorni lavorativi.

RMA tramite foto e numero di serie: la sostituzione o la riparazione vengono confermate prima della restituzione di qualsiasi cosa.

Pacchetto di supporto gratuito: foglio di calcolo dell'alimentatore, valori di coppia e una lista di controllo per la messa in servizio.

Avvertenze sul cablaggio e sul funzionamento

Sbagliato: supporre che un interruttore da 32A copra entrambe le pistole. A destra: dimensionare l'alimentazione per 64 A per fase totale o proteggere ciascuna pistola separatamente.

Sbagliato: riutilizzare il cavo sottile di una vecchia installazione. A destra: minimo 16 mm2 per fase, maggiorato per corse lunghe; controllare la caduta di tensione a pieno carico.

Sbagliato: lasciare che la torre rimanga per sempre con un limite firmware perché il pannello non è mai stato aggiornato. A destra: registrare il tappo nel registro di manutenzione e sollevarlo solo dopo aver provato l'alimentazione.

Sbagliato: mischiare gli inquilini della pistola 1 e della pistola 2 su una fattura. A destra: mantieni abilitata la misurazione per socket; OCPP segnala ciascun connettore separatamente.

Sbagliato: ignorare la coppia dopo una visita di servizio. A destra: serrare nuovamente le connessioni delle sbarre e dei capicorda ogni anno; i guasti dovuti al calore negli alimentatori CA sono quasi sempre dovuti a giunti allentati.

Sbagliato: saltare il differenziale. A destra: montare un RCD da 30 mA secondo le norme locali; la torre funziona con protezione RCD standard.

Ingegneri delle infrastrutture con le loro stesse parole

Il direttore di un deposito di Almaty ha installato sei torri per una flotta municipale di 40 furgoni. I calcoli dell'alimentatore da 64 A per fase costituivano l'intera conversazione con il suo distributore; una volta confermata l'altezza libera del trasformatore, la messa in servizio ha richiesto un giorno. Notò che i contrassegni di coppia sulla copertura delle sbarre collettrici impedivano ai suoi elettricisti di indovinare.

Un operatore logistico di Guadalajara ha abbinato alle torri un trasformatore da 250 kVA per venti baie previste. Ammettono di aver sovradimensionato il trasformatore di un passo; il costo aggiuntivo era minimo e il percorso di crescita ora è gratuito. La loro lamentela: il menu da 5 pollici è profondo e gli automobilisti utilizzano comunque principalmente l'app.

Un operatore di magazzino vicino a Mosca gestisce le torri con un limite firmware di 11 kW fino a quando un secondo alimentatore non verrà alimentato l'anno prossimo. Questo è esattamente il piano graduale che abbiamo suggerito, ed è il motivo per cui non hanno acquistato un caricabatterie a tariffa unica più economico.

Domande frequenti: alimentazione, pannelli e doppie pistole

D: Di quale alimentatore ha bisogno una torre da 44 kW?

R: Un'alimentazione trifase dimensionata per circa 64 A per fase a pieno carico, con conduttori da 16-25 mm2 a seconda della lunghezza del tratto.

D: Entrambe le pistole possono davvero erogare 32 A contemporaneamente?

R: Sì, ciascuna pistola ha una potenza nominale di 32 A per fase; insieme si avvicinano alla targa dei 44kW.

D: Quante torri può supportare un trasformatore da 250kVA?

R: Verso le cinque a pieno carico; con la gestione del carico OCPP puoi installarne di più e limitare il totale.

D: La torre supporta la gestione del carico?

R: Sì, i limiti di corrente remota OCPP 1,6J consentono alla piattaforma di coprire ciascun connettore.

D: Questa torre è compatibile monofase?

R: No, necessita di 380VAC trifase; per impianti monofase vedere le nostre stazioni murali da 3,5-7kW.

D: Quale dimensione del cavo per una corsa di 60 metri?

A: Calcolare la caduta di tensione a 64A per fase; la maggior parte dei percorsi da 60 m arrivano a 25 mm2, ma verifica con il tuo elettricista.

D: Perché è importante il dosaggio per pistola?

R: Due inquilini su una torre necessitano di kWh totali separati per una fatturazione equa; la torre misura ciascuna presa in modo indipendente.

D: Qual è il tempo di consegna?

R: 15-20 giorni lavorativi per i modelli standard dopo il deposito, come per le altre nostre torri AC; gli ordini all'ingrosso sono previsti a preventivo.
