Caricabatterie per veicoli elettrici CC bidirezionale V2G da 7 kW per applicazioni di energia domestica e reti intelligenti

Cosa fa un'unità bidirezionale da 7 kW per una casa

Il caricabatterie EV DC bidirezionale V2G da 7 kW per applicazioni di energia domestica e reti intelligenti (AF-DC-07) è un piccolo caricabatterie DC bidirezionale. Fa il lavoro più ovvio, ovvero caricare un veicolo elettrico a 7 kW, e un secondo lavoro che la maggior parte dei caricabatterie non può svolgere: preleva energia dall'auto e alimenta la casa. Questa seconda direzione è ciò che nella pratica significano V2H (vehicle-to-home) e V2G (vehicle-to-grid).

Per una casa tipica con un veicolo elettrico con batteria da 40-60 kWh, 7 kW di flusso inverso coprono il carico di base: frigorifero, router, illuminazione, pompe di circolazione del riscaldamento. Non funzionerà contemporaneamente con un forno elettrico e una pompa di calore. Si guadagnano ore di sopravvivenza alle interruzioni, non una settimana di indipendenza dalla rete.

Sei motivi per cui un'unità da 7 kW cambia casa

L'argomento non è la velocità di ricarica; è la seconda direzione del flusso. Sei punti che gli acquirenti ripetono dopo l'installazione:

Energia di riserva senza una seconda batteria: il veicolo elettrico che già possiedi diventa la riserva. Un'auto da 60 kWh può contenere abbastanza per due giorni di carico della serata familiare.

Arbitraggio picco-valle: addebitare le tariffe notturne, scaricare durante la costosa finestra serale e lasciare che sia il contatore a fare i conti.

IP55 contro le intemperie: pioggia, polvere e salsedine costiera vengono gestite meglio rispetto ai cabinet IP54 dei fratelli maggiori.

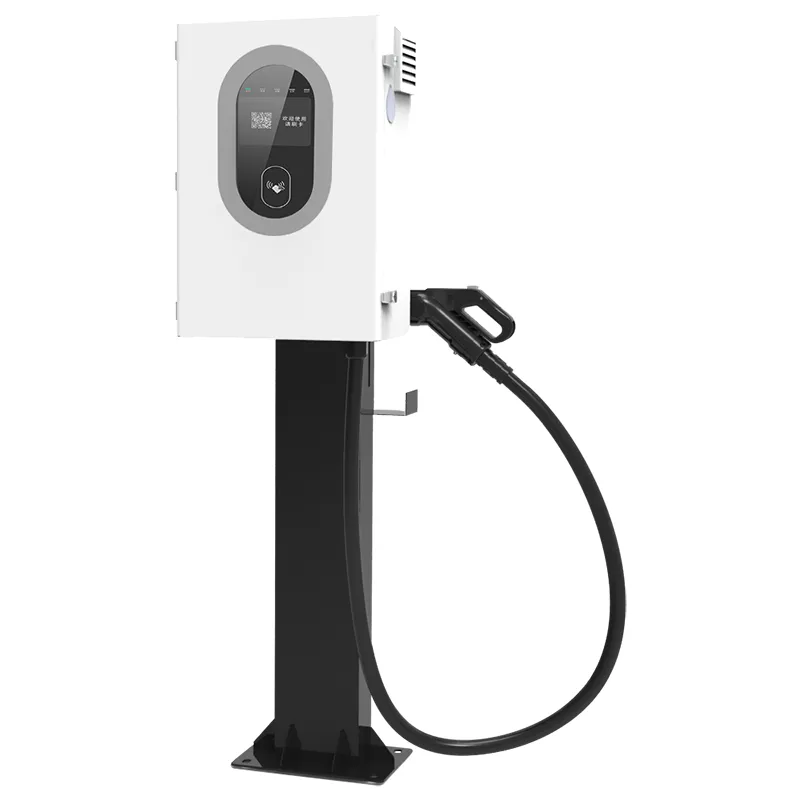

Montaggio su colonna o palo: il mobile da 600 x 450 x 230 mm si adatta a parete, colonna in acciaio o palo lungo la strada.

Efficienza del 95% o migliore in entrambe le direzioni, quindi il viaggio di andata e ritorno da rete a batteria a rete perde meno di un decimo dell’energia.

Cinque modi per avviare una sessione: scansione QR, tessera, avvio automatico VIN, controllo piattaforma o avvio forzato offline quando la rete non è disponibile.

Specifiche tecniche

Dove un'unità V2G da 7 kW guadagna il suo posto

Non è un prodotto per flotte. Dimensionato per singolo posto auto; questi sono gli scenari in cui i proprietari riportano un reale ritorno dell'investimento:

Case unifamiliari in Germania, Paesi Bassi e nei paesi nordici con tariffe elettriche in base alla fascia oraria.

Baite per vacanze e proprietà rurali in cui le interruzioni della rete sono una routine piuttosto che una rarità.

Piccoli negozi e uffici domestici con 500-1500 W di carico continuo.

Case con solare fotovoltaico: la franchigia di mezzogiorno addebita l'auto, la scarica serale copre il picco della cena.

Proprietari che installano parcheggi predisposti per V2G come punto di vendita rivolto agli inquilini.

Come commutare la carica e la scarica in un unico armadio

All'interno dell'AF-DC-07 è presente uno stadio di potenza bidirezionale. In modalità di carica rettifica la corrente alternata trifase in corrente continua per la batteria. Nella modalità di scarica gli stessi moduli invertono la corrente continua in corrente alternata a 230/400 V. Non è presente alcun inverter separato imbullonato: questa topologia mantiene l'armadio a 600 x 450 x 230 mm e l'efficienza al 95% o migliore in entrambe le direzioni.

ISO 15118 gestisce l'handshake V2G. L'auto e il caricabatterie si scambiano un messaggio firmato su quanta energia può essere prelevata e il flusso inverso inizia solo quando autorizzato. Questo non è un inverter hackerato che alimenta la casa; è uno scambio misurato e conforme agli standard.

L'avvio è deliberatamente stratificato. Online, le sessioni iniziano tramite codice QR, carta, riconoscimento VIN o piattaforma cloud AMPPAL. Se la rete si interrompe, l'avvio forzato offline mantiene il caricabatterie utilizzabile con l'autenticazione locale, utile quando il router si spegne durante un'interruzione.

Certificati che l'assicuratore del proprietario di una casa vuole vedere

Il V2G domestico si trova in una zona grigia in diversi mercati, quindi le pratiche burocratiche sono importanti. Questi sono i documenti forniti con ogni AF-DC-07:

Marchi CE e TUV per il mercato UE; UL e CB disponibili per il Nord America e altre regioni.

Conformità allo standard IEC 61851 per il comportamento di ricarica CC e la sicurezza del connettore.

Certificazione ISO 15118 per lo stack di comunicazione V2G, la parte che rende le sessioni bidirezionali misurate e legali.

IP55 testato secondo IEC 60529: resiste agli spruzzi d'acqua e alla polvere soffiata.

Un registro dei test di fabbrica con ogni unità: isolamento, collegamento a terra e funzionamento bidirezionale completo alla potenza nominale.

Moduli per ampie temperature nominali da -30°C a +55°C per il montaggio invernale esposto.

Come vengono costruite le unità da 7 kW a Yueqing

Lo stabilimento si trova a Yueqing, Zhejiang, la città che gli abitanti chiamano la capitale cinese degli elettrodomestici. AMPPAL lo gestisce dal 2014 con oltre 260 dipendenti. La sequenza di costruzione per un'unità da 7 kW:

La lamiera d'acciaio viene tagliata su macchine laser TRUMPF e piegata su presse piegatrici CNC.

I bracci robot FANUC posizionano i moduli di potenza; I prodotti CC funzionano su una propria linea, separata da quella CA.

Le schede dello stadio di potenza sono saldate a onda e superano l'ispezione ottica automatizzata.

Ogni unità viene sottoposta a un burn-in bidirezionale a pieno carico: quattro ore di ricarica, quindi scarica a 7 kW.

La custodia viene prima verniciata a polvere; Le guarnizioni IP55 sono montate manualmente e sottoposte a controllo della coppia.

Il firmware viene aggiornato con lo stack ISO 15118 e tutti e cinque i metodi di avvio abilitati.

Prima della registrazione del numero di serie avviene un'ispezione visiva ed elettrica finale.

Le unità sono imballate in casse individuali; il tempo di consegna è di 15-20 giorni lavorativi.

7 kW sono sufficienti? Dimensionamento di un'unità V2G domestica

Inizia con il carico che devi coprire in caso di interruzione: frigorifero, router, illuminazione, una pompa di circolazione del riscaldamento, solitamente 400-800 W. A quel livello 7 kW di potenza inversa coprono la casa per ore mentre l’auto mantiene la carica sufficiente per la guida mattutina.

Se la tua casa utilizza contemporaneamente una pompa di calore elettrica, un piano cottura a induzione e una sauna, 7 kW non raggiungeranno quel picco. Un'unità da 30 kW o 60 kW potrebbe, ma ciò cambia prezzo e installazione. Per la maggior parte delle famiglie, 7 kW sono sufficienti.

Non fa per te se hai bisogno di un UPS per tutta la casa che si accenda in meno di un secondo o di un'unità che gestisca la casa durante un blackout di più giorni. L'AF-DC-07 è un caricabatterie bidirezionale con contatore, non un inverter off-grid. Nessuno spread peak-valley nella tua tariffa? Anche l’argomento dell’arbitraggio scompare.

Perché gli acquirenti scelgono AMPPAL per Home V2G

Tempi di consegna di 15-20 giorni lavorativi sulle unità standard; Marchio OEM e vernice personalizzata su richiesta.

MOQ di un'unità per la valutazione: spediamo singoli articoli a ingegneri e piccoli importatori, non solo pallet.

Certificati CE, TUV, UL, CB e CCC in archivio; la documentazione viene fornita con ogni ordine.

Oltre 260 dipendenti e oltre 1 milione di unità consegnate dal 2014; AMPPAL gestisce anche oltre 200 stazioni di ricarica.

Stock europeo di ricambi: pistole di carica, schede di controllo e display spediti in 3-5 giorni lavorativi.

Imballaggio e consegna per il modello da 7kW

Ogni AF-DC-07 viene spedito in una cassa di legno o di cartone pesante di circa 750 x 600 x 350 mm, circa 40 kg con la pistola e la staffa di montaggio. Gli inserti in schiuma sostengono il mobile; la pistola e il cavo viaggiano in un sacchetto antiumidità.

Un container da 20 piedi contiene circa 60 unità; un high-cube di 40 piedi circa 130. I pallet vengono legati e il carico fotografato prima della sigillatura.

Le condizioni standard sono FOB Ningbo o Shanghai, con quotazioni CIF e CFR su richiesta. I documenti includono fattura, bolla di accompagnamento, polizza di carico e dichiarazione CE; i certificati escono in anticipo.

Supporto dopo l'atterraggio dell'unità da 7 kW

24 mesi sull'unità. Per il V2G domestico la parte che conta è lo stadio inverter: funziona in entrambe le direzioni ed è coperto.

Gli aggiornamenti firmware per lo stack ISO 15118 sono gratuiti per tutta la vita del prodotto, tramite cloud o USB.

I pezzi di ricambio per guasti comuni vengono spediti entro 3-5 giorni lavorativi; la pistola di carica è la scorta più ordinata.

Un anno di diagnosi remota gratuita: invia una foto o un'esportazione del registro e ricevi una risposta lo stesso giorno.

Un elettricista autorizzato può completare l'installazione in un giorno; il manuale include schemi elettrici e valori di coppia.

Errori comuni con le installazioni V2G domestiche

Sbagliato: montare l'unità in un punto in cui il deflusso del tetto gocciola sul connettore. A destra: scegli un punto con un bordo antigoccia o una leggera sporgenza: IP55 resiste alle intemperie, non all'acqua incanalata nella presa.

Sbagliato: presupporre che la scarica inizi nel momento in cui l'auto si collega. Giusto: l'handshake ISO 15118 deve essere completato e il programma di scarica deve essere prima abilitato nell'app.

Sbagliato: dimensionare i carichi domestici superiori a 7kW e sperare che il caricabatterie lo gestisca. A destra: mantenere i carichi di scarico inferiori a 6kW per lasciare spazio alle perdite.

Sbagliato: alimentare l'uscita CA tramite una prolunga casuale. A destra: cablare il lato di uscita a un circuito dedicato con il proprio interruttore.

Sbagliato: saltare un dispositivo di protezione da sovratensione perché il caricabatterie è dotato di protezione contro i fulmini. A destra: l'unità si protegge; la centrale domestica necessita comunque del proprio SPD di Tipo 2.

Cosa riferiscono i proprietari di case e le piccole imprese

Un proprietario di casa in Baviera, in Germania, utilizza l'AF-DC-07 con un veicolo elettrico da 58 kWh con una tariffa in base al tempo di utilizzo. Ricarica durante la notte alla tariffa bassa e scarica tra le 18:00 e le 21:00; il contatore indica circa 14 euro risparmiati al mese nel primo trimestre. La sua unica lamentela: i fori della staffa necessitavano di una seconda passata di foratura sul muro di mattoni.

Il proprietario di una piccola panetteria nei Paesi Bassi utilizza l'unità sia come caricabatterie che come buffer di interruzione per i suoi frigoriferi. Un blackout di 40 minuti a gennaio non gli è costato nulla: l'auto ha tenuto in funzione i frigoriferi. L'adesivo QR raccoglie polvere e necessita di una pulizia occasionale.

Un amministratore di proprietà rurale in Nuova Zelanda ha montato l'unità su un palo accanto a un cottage in affitto. Gli ospiti eseguono la scansione per avviare la ricarica; abilita lo scarico V2H da remoto durante i temporali. Il suo verdetto: il primo caricabatterie da lui installato che non ha avuto bisogno di una visita di controllo entro un mese.

Home V2G Domande e risposte

D: L'AF-DC-07 può alimentare tutta la casa durante un'interruzione?

R: Alimenta fino a 7 kW: frigoriferi, luci, router, pompe. Carichi pesanti simultanei come i forni lo supereranno.

D: La scarica V2G danneggia la batteria dell'auto?

R: La profondità e la frequenza contano più della direzione. Una scarica notturna di 7 kW per due ore è un ciclo lieve; la maggior parte dei veicoli elettrici lo gestisce in garanzia.

D: Quali auto funzionano con questo caricabatterie?

R: Qualsiasi veicolo elettrico che supporta la ricarica bidirezionale ISO 15118 tramite CCS o GB/T: controlla prima l'elenco di supporto V2G della tua auto.

D: È legale connettersi alla rete?

R: Nei mercati UE e Regno Unito, sì, con marchi CE e TUV e installazione da parte di un elettricista autorizzato.

D: Quanto posso risparmiare sulle tariffe?

R: Con uno spread picco-valle di 20-30 centesimi, una dimissione serale fa risparmiare 1-2 euro a seduta, 30-60 euro al mese.

D: Cosa succede se la mia connessione Internet non funziona?

R: L'avvio forzato offline continua a caricare e scaricare funzionando con l'autenticazione locale; la fatturazione verrà aggiornata più tardi.

D: Ho bisogno di un inverter separato per la casa?

R: No, lo stadio bidirezionale inverte la corrente continua in corrente alternata. È necessario un interruttore di trasferimento o un accoppiamento CA al pannello.

D: Posso espanderlo a 22kW in un secondo momento?

R: No, l'AF-DC-07 è fisso a 7kW. Per ulteriori informazioni, passa ai modelli AMPPAL da 30 kW o 60 kW.
