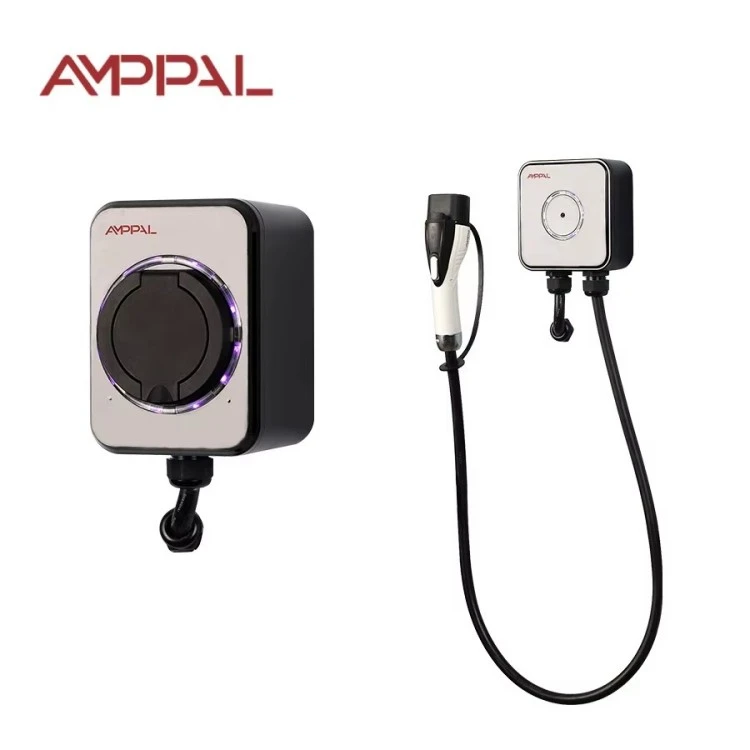

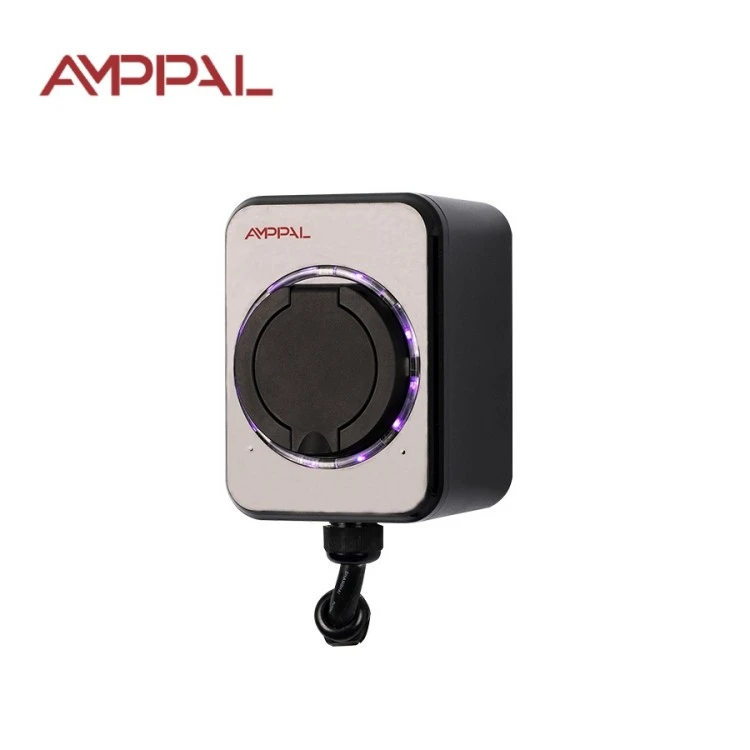

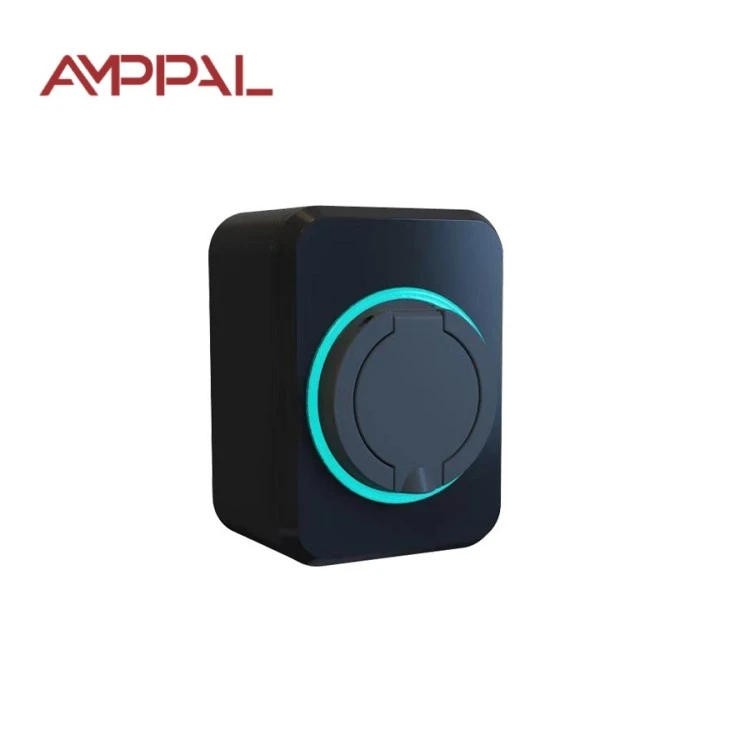

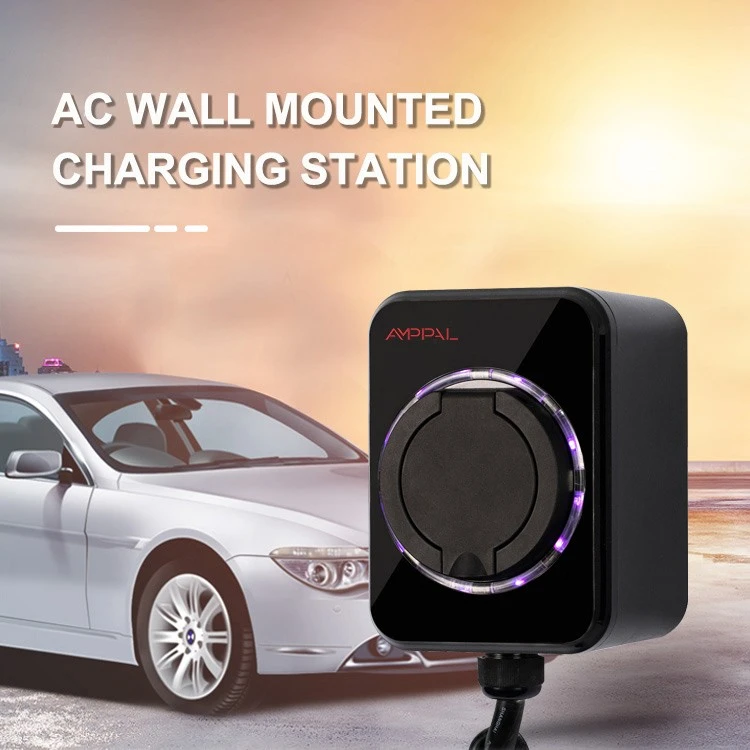

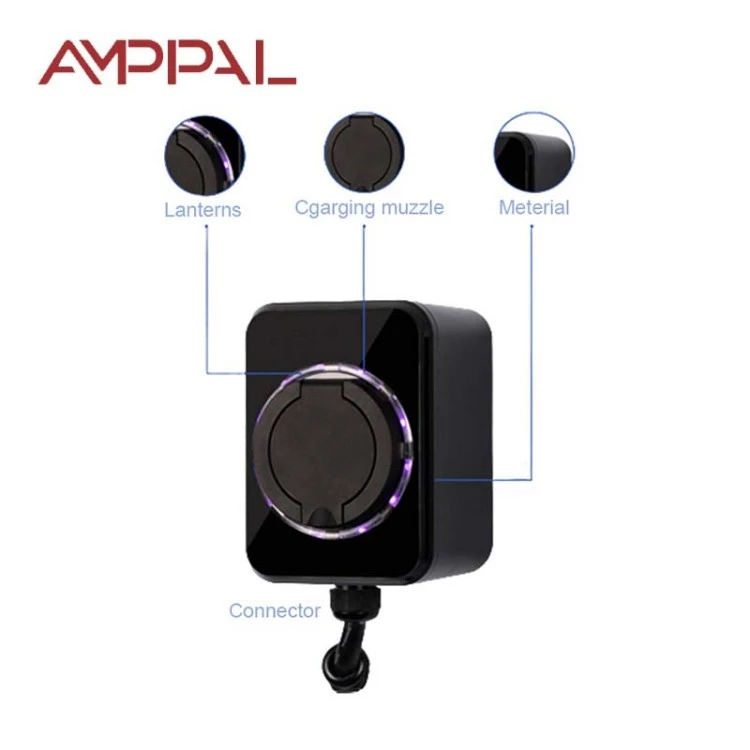

Caricabatterie per veicoli elettrici CA standard da 7 kW montato a parete per la casa e il posto di lavoro

Cosa fa realmente una Wallbox da 7 kW per la tua bolletta elettrica

L’errore più grande che fanno gli acquirenti domestici di veicoli elettrici è pagare per la potenza di ricarica che la loro auto non può utilizzare. Un caricabatterie CA standard per veicoli elettrici da 7 kW montato a parete per la casa e il posto di lavoro vale il suo prezzo solo se il caricabatterie di bordo della tua auto accetta 32 A: la maggior parte dei veicoli elettrici moderni con unità di bordo da 6,6 kW o 7,2 kW lo fanno. Lo standard AMPPAL (modello AF-AC-07-B-A-O-1-SE) è costruito per quella corrispondenza esatta.

La velocità conta meno dell’abitudine. Con una potenza di 7 kW, una batteria da 40 kWh si ricarica in circa sei ore, il che si adatta perfettamente a una notte di elettricità non di punta. Ricarica ogni notte e l'auto parte ogni giorno piena; la curva di ricarica diventa insignificante come un telefono sul comodino.

Questa è una wallbox senza schermo e senza app. Il cruscotto dell'auto mostra lo stato di carica; Il compito della scatola è semplicemente quello di fornire 32A in modo sicuro, ripetutamente, per anni, su un circuito residenziale dedicato.

Cinque vantaggi che compaiono sul tuo estratto conto mensile

Circa sei ore da vuoto a pieno con una batteria da 40 kWh, comodamente in una finestra di 8 ore non di punta nella maggior parte delle regioni.

Ad una tariffa non di punta di 8 centesimi per kWh, 15.000 km di guida costano circa 180 dollari in elettricità – contro circa 1.260 dollari per la benzina in un’auto da 7 l/100 km.

Un circuito dedicato da 32 A mantiene il carico prevedibile, quindi la wallbox non condivide mai la corrente con gli elettrodomestici e non fa mai scattare l'interruttore di notte.

Il controllo pilota IEC 61851-1:2017 protegge il connettore e l'ingresso della cabina dagli archi elettrici durante l'inserimento e l'estrazione.

Niente a cui abbonarsi: nessuna SIM, nessuna tariffa cloud, nessun account app. Il caricabatterie funziona anche dopo la scomparsa della rete perché non è mai stato collegato ad essa.

Specifiche tecniche

Installazioni tipiche per un'unità domestica da 7 kW

Case e ville unifamiliari con garage o posto auto coperto e spazio nel quadro di distribuzione per un interruttore da 32A.

Famiglie di pendolari giornalieri in cui l'auto percorre 60-120 km al giorno e deve essere nuovamente piena entro le 6 del mattino.

Famiglie di due auto che effettuano la ricarica in sequenza durante la notte su un circuito condiviso, alternando le notti per abitudine.

Piccole imprese: proprietari di un singolo veicolo elettrico o furgone per le consegne che parcheggiano nei propri locali.

Nuove costruzioni pronte per i veicoli elettrici in cui un circuito da 32 A è installato in fase di costruzione quasi gratuitamente.

Dalla presa a muro alla batteria: la spiegazione della catena di ricarica

La catena ha quattro anelli: la griglia, il tuo pannello, questa wallbox e il caricatore di bordo dell'auto. La wallbox è il collegamento meno interessante e questo è un complimento. Richiede 220 V CA monofase, applica la segnalazione IEC 61851-1 modalità 3 attraverso il cavo pilota di controllo e consente ai sistemi dell'auto di decidere l'esatta curva di carica.

A 32 A, il calore è il vero nemico, quindi il contattore, il cablaggio e il connettore sono dimensionati per una corrente continua 24 ore su 24; l'alloggiamento termoplastico disperde il calore. L'auto riduce la corrente man mano che la batteria si riempie, solitamente dopo l'80%.

Senza un cervello di misurazione all'interno, il tuo contatore fa la contabilità. Se la tua tariffa scende dopo le 22:00, collega la spina quando arrivi a casa e lascia che il dispositivo aspetti in standby: non costa nulla restare inattivo.

Certificazioni e controlli di qualità in fabbrica

Marchio CE supportato da un fascicolo tecnico che include il rapporto di prova IEC 61851-1:2017, conservato presso il nostro stabilimento di Zhejiang per la verifica del cliente.

Il percorso di corrente da 32 A viene verificato con test di resistenza termica: ore di carico continuo mentre le termocoppie monitorano le temperature dei terminali.

IP54 verificato mediante test calibrati di nebulizzazione d'acqua e camera di polvere su campioni di produzione, non dall'ottimismo del catalogo.

Ogni unità supera un test di tensione a 1,5 volte la tensione nominale prima di poter lasciare la linea.

Il coordinamento della corrente residua è convalidato con un RCD di tipo A, il tipo raccomandato dalla maggior parte dei codici nazionali per i circuiti dei veicoli elettrici.

Il campionamento batch esegue nuovamente l'handshake del segnale pilota rispetto a un simulatore di auto di riferimento prima che ogni spedizione venga sigillata.

Otto fasi della linea di produzione AMPPAL

La linea corre nel campus che ha consegnato oltre un milione di unità di ricarica nel 2024; I robot FANUC gestiscono assemblaggi ripetitivi, i laser TRUMPF tagliano la piastra di montaggio.

1. Ispezione in entrata: ogni lotto di relè, contattore e PCB viene controllato rispetto all'elenco dei fornitori approvati.

2. La scheda principale è popolata da macchine SMT e saldata a rifusione sotto azoto.

3. Il firmware viene aggiornato e la forma d'onda del segnale pilota viene misurata su un simulatore di auto.

4. Il relè da 32 A e il contattore vengono assemblati e viene registrata la resistenza di contatto.

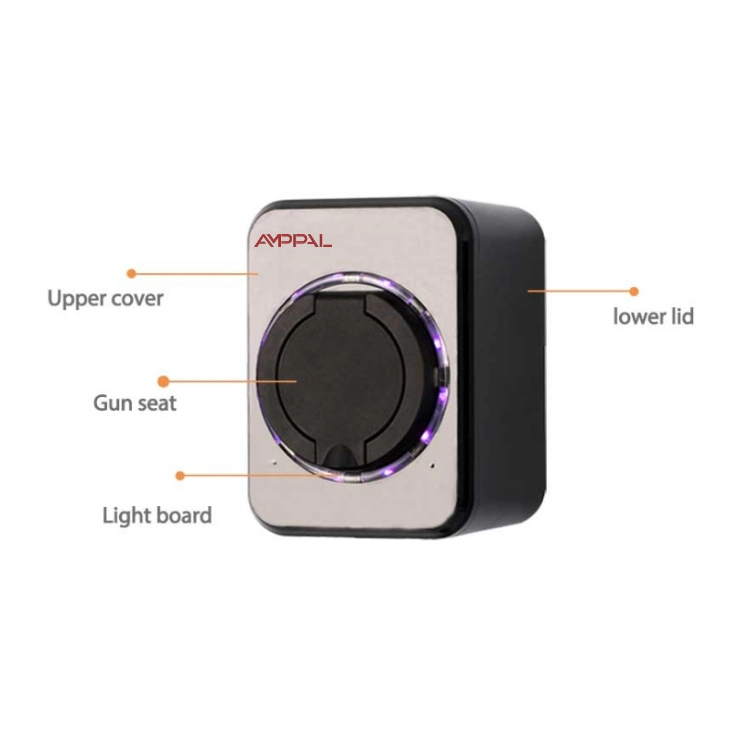

5. Le metà dell'alloggiamento sono dotate di guarnizione IP54 e chiuse con driver di coppia calibrati.

6. Su ogni singola unità vengono eseguiti test di alta potenza e resistenza di isolamento.

7. Le unità trascorrono diverse ore in una camera di burn-in a 45°C, alimentate e commutate.

8. L'ispezione visiva, il posizionamento dell'etichetta e l'imballaggio in cartone terminano la linea con un timbro QC.

Guida al dimensionamento: quando 7 kW sono adatti, quando sono eccessivi

Leggi prima la classificazione del caricabatterie di bordo dell'auto. Se indica 6,6 kW o 7,2 kW, questa wallbox è il partner giusto: l'auto completa una ricarica di 40 kWh in circa sei ore. Se la tua auto accetta solo 3,3 kW, l'unità Standard da 3,5 kW è l'acquisto onesto: la scatola da 7 kW rimarrebbe inattiva per metà della sessione.

Questo è il prodotto sbagliato se la tua casa non può ospitare un circuito da 32 A senza un aggiornamento del pannello, se guidi meno di 50 km al giorno e puoi cavartela con una linea da 16 A, o se hai bisogno di fatturazione, controllo accessi RFID o monitoraggio remoto. Questi lavori appartengono alla famiglia della rete OCPP, non a questa scatola.

E considera prima il pannello, non il caricabatterie. Un interruttore da 32 A con cavo in rame da 6 mm² dimensionato secondo il tuo codice locale conta più del marchio sulla wallbox. Se l'elettricista esita, chiedi una seconda opinione prima di acquistare qualsiasi cosa.

Perché gli acquirenti scelgono AMPPAL rispetto ai marchi locali

Il tempo di spedizione dall'ordine è di 15-20 giorni lavorativi e disponiamo di slot di produzione per i distributori abituali.

Il MOQ viene negoziato per ordine; molti nuovi partner iniziano con una prova di 10-20 unità per testare il mercato.

Il servizio OEM copre il logo, il colore dell'alloggiamento, la grafica dell'etichetta e la traduzione del manuale nella tua lingua.

La fabbrica detiene i certificati CE, TÜV, UL e CB e invita i clienti a verificare la linea, come hanno fatto molti dei nostri partner europei.

Track record: oltre 260 dipendenti, oltre 40 paesi esportatori e 500 unità raffreddate a liquido per il progetto sull'idrogeno verde NEOM in Arabia Saudita.

Come imballiamo e spediamo il tuo ordine

Ogni wallbox viaggia in un cartone con inserto in schiuma di circa 31 × 21 × 19 cm, peso lordo di circa 2,8 kg, con modello di montaggio, viti e manuale. Il cartone sopravvive a una caduta d'angolo di 1,2 m, coprendo la maggior parte della movimentazione del trasporto aereo.

Per il trasporto marittimo, i cartoni vengono pallettizzati e avvolti in materiale estensibile; circa 1.000 unità si adattano a un container da 20 piedi e circa 2.100 a 40HQ. Gli ordini misti di prodotti Standard e OCPP condividono un contenitore senza costi aggiuntivi.

Lavoriamo EXW, FOB Ningbo o CIF, spedizione con fattura commerciale, bolla di accompagnamento, certificato di origine e cartella CE. I campioni vengono spediti tramite corriere entro 3 giorni lavorativi dal pagamento.

Garanzia di due anni e supporto post-vendita

Due anni di copertura sulla funzione di ricarica e sui componenti interni, garantiti dalla fabbrica in Cina.

I pezzi di ricambio per le richieste di garanzia vengono spediti entro 3-5 giorni lavorativi; la maggior parte delle riparazioni riguardano lo scambio della scheda o la sostituzione del relè.

Flusso RMA: invia foto o un breve video del guasto, i nostri ingegneri diagnosticano entro un giorno lavorativo e concordiamo la riparazione o la sostituzione.

La manutenzione è leggera: pulire l'alloggiamento, controllare la guaina del cavo due volte l'anno, serrare nuovamente la staffa dopo il primo mese.

Gestiamo personalmente oltre 200 stazioni di ricarica, quindi il nostro team di supporto risponde basandosi sull'esperienza sul campo, non su un copione.

Errori comuni da evitare con un circuito da 32 A

Sbagliato: utilizzare il caricabatterie su una presa condivisa da 16 A perché "probabilmente andrà bene". A destra: un circuito dedicato da 32 A con un RCD di tipo A, verificato da un elettricista.

Sbagliato: supporre che un'auto da 3,3 kW si ricarichi più velocemente con questa scatola. A destra: controlla il caricabatterie di bordo; l'auto è il limite di velocità, la wallbox è la strada.

Sbagliato: avvolgere il cavo sull'unità durante la ricarica. Giusto: stendilo dritto in modo che rimanga fresco.

Sbagliato: effettuare la ricarica in un garage adibito a deposito di benzina o diluente per vernici. Giusto: tenere i materiali infiammabili a metri di distanza e l'area ventilata: l'alloggiamento V-0 è l'ultima risorsa, non una licenza.

Sbagliato: ignorare una presa a muro calda dietro il caricabatterie. A destra: fermati, chiama un elettricista; il calore nel punto terminale indica una connessione allentata.

Feedback del proprietario incentrato sui costi

Un proprietario di casa nel Baden-Württemberg, in Germania, addebita un veicolo elettrico familiare da 58 kWh sulla tariffa notturna. Ha calcolato 4,1 euro per una carica completa contro circa 70 euro per l'equivalente serbatoio di benzina, e la sua unica lamentela è che il manuale copre entrambe le varianti da 3,5 kW e 7 kW, quindi una volta ha cercato le specifiche errate del fusibile.

Il proprietario di una villa a Riad ha iniziato con un'unità da 3,5 kW e l'ha aggiornata dopo un anno man mano che la sua guida aumentava. Il box da 7 kW completa la sua auto da 45 kWh in circa 6,5 ​​ore anche in estate, con il garage vicino al limite di 50°C dell'unità, come lo avevamo avvertito.

Un importatore di Istanbul ordina i 7kW Standard in lotti di container e li vende ai proprietari di appartamenti con parcheggio riservato. Il suo feedback: zero resi in garanzia in 14 mesi e ogni trimestre chiede un codice sconto per due unità per i clienti con due veicoli elettrici.

Domande che gli acquirenti fanno sulla ricarica da 7 kW

D: Perché la mia auto consuma solo 6,6 kW con un caricabatterie da 7 kW?

R: Il caricabatterie di bordo dell'auto rappresenta il limite di velocità; 6,6-7,2 kW è esattamente la gamma supportata da questa wallbox.

D: Quali lavori elettrici sono necessari?

R: Un circuito dedicato da 32 A con un RCD di tipo A e un cavo dimensionato in base al codice locale, in genere in rame da 6 mm².

D: Può caricarsi durante il giorno?

R: Sì, ma le tariffe diurne costano di più; aggiungi un timer o segui il programma dell'utilità.

D: 7kW danneggeranno una piccola batteria?

R: No. Il sistema di gestione della batteria dell'auto imposta la curva di carica; la wallbox fornisce solo quanto richiesto dall'auto.

D: Qual è la differenza rispetto allo standard da 3,5 kW?

R: Il doppio della potenza, un circuito da 32 A invece di 16 A e circa la metà del tempo di ricarica notturno per la stessa batteria.

D: Posso combinarlo con l'impianto solare sul tetto?

R: Non direttamente; questa unità è alimentata dalla rete. Per la ricarica adattata all'energia solare è necessaria la famiglia collegata in rete con monitoraggio CT.

D: Due auto possono condividere un circuito da 7 kW?

R: Non sicuro su un interruttore. Assegna a ciascuna vettura il proprio circuito o passa a una stazione OCPP con gestione del carico.

D: Perché non c'è lo schermo?

R: Deliberatamente. L'auto mostra già lo stato di ricarica; uno schermo aggiunge un punto di fallimento e un costo senza alcun beneficio a casa.
