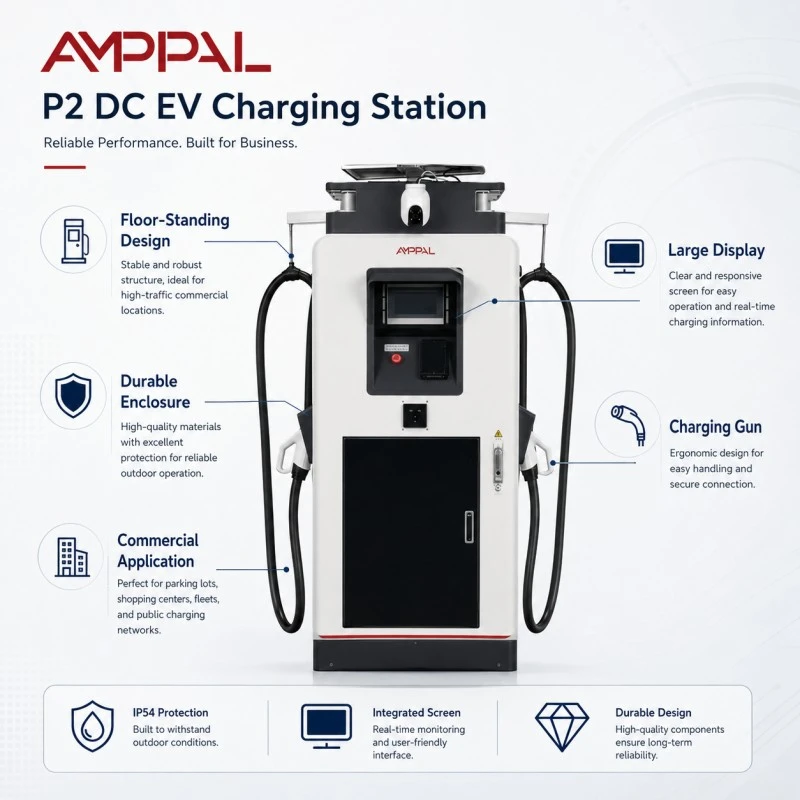

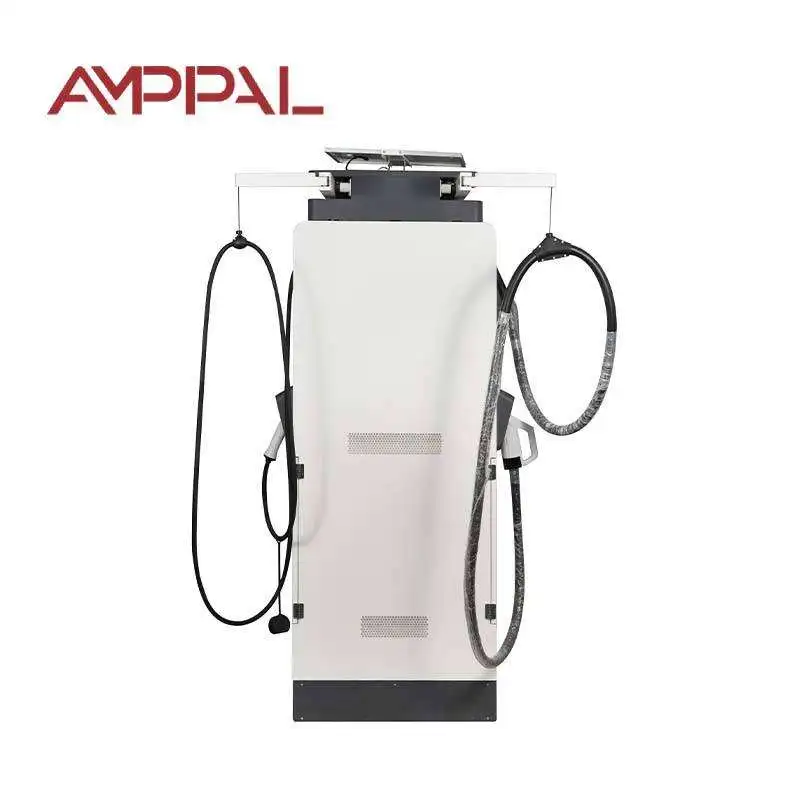

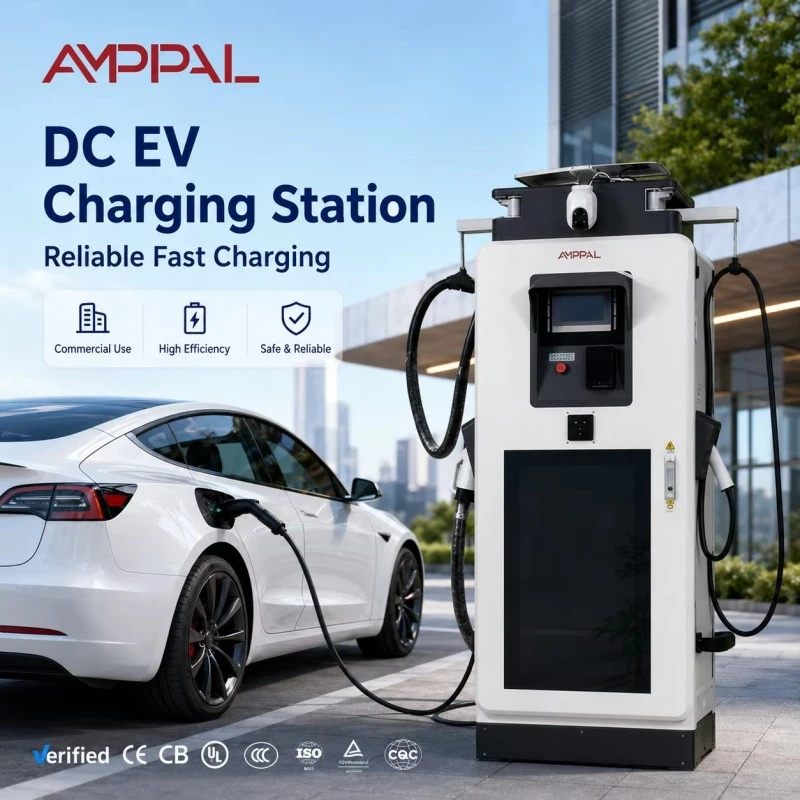

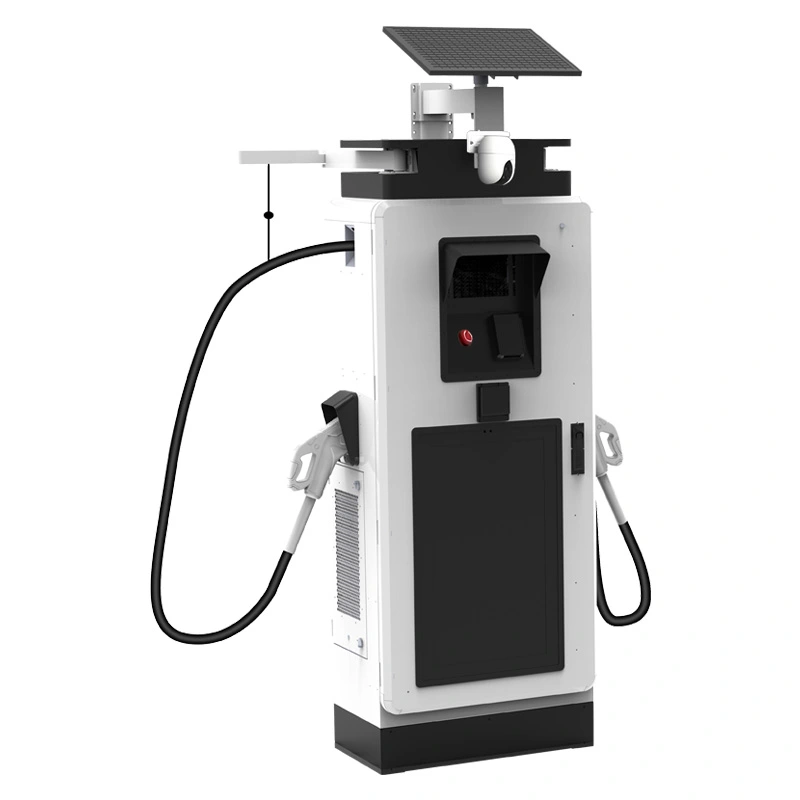

Caricatore per veicoli elettrici CC commerciale da 120 kW con display digitale per stazioni pubbliche

Costruito per il pannello da 480 V: un caricabatterie da 120 kW per i siti commerciali del Nord America

Gli edifici commerciali del Nord America sono cablati per 480 V trifase e un caricabatterie che ignora questo fatto crea costi per il trasformatore che nessuno prevede. L'AF-DC-120-Y-B-M-4-H accetta direttamente CA 480 V ± 10% a 45-65 Hz, quindi la maggior parte dei siti di vendita al dettaglio, industriali e ad uso misto statunitensi e canadesi può alimentarlo dal pannello esistente senza aggiungere un trasformatore step-down.

Inoltre, limita il rumore a 60 dB – circa 5 dB al di sotto dei tipici armadi DC – che è importante per i confini delle proprietà, i lotti adiacenti agli appartamenti e i quartieri commerciali che funzionano tutta la notte. Il display 1920×1080 da 32 pollici sulla fascia gestisce i contenuti multimediali o del marchio, ma la storia elettrica è ciò che rende questo modello diverso.

L'efficienza massima è pari al 95%, la custodia è IP54 e l'uscita CCS1 copre 0-250 A. È una macchina da 120kW a cui è facile dire sì all'ingresso di servizio, e il display paga nel tempo parte dell'installazione.

Perché l'ingresso a 480 V e il soffitto da 60 dB sono importanti al confine della proprietà

Nessun trasformatore step-down: il servizio a 480 V alimenta direttamente l'unità, risparmiando costi, spazio e le perdite di uno stadio di conversione aggiuntivo.

L'ingresso ad ampia frequenza da 45-65 Hz tollera le reti elettriche più deboli e la potenza del generatore durante le fasi di costruzione, il che rappresenta un vero vantaggio nei siti con fornitura instabile.

Un soffitto di 60 dB, circa il livello di una normale conversazione, garantisce il comfort dei vicini e del personale del turno di notte.

La velocità della ventola segue il carico e la temperatura invece di funzionare a pieno regime tramite plug-in, riducendo così sia il rumore che lo spreco di energia nell'arco di un ciclo di 24 ore.

Il declassamento termico protegge l'elettronica a temperature di 50°C, mentre la potenza nominale di 120 kW si mantiene onestamente in condizioni normali.

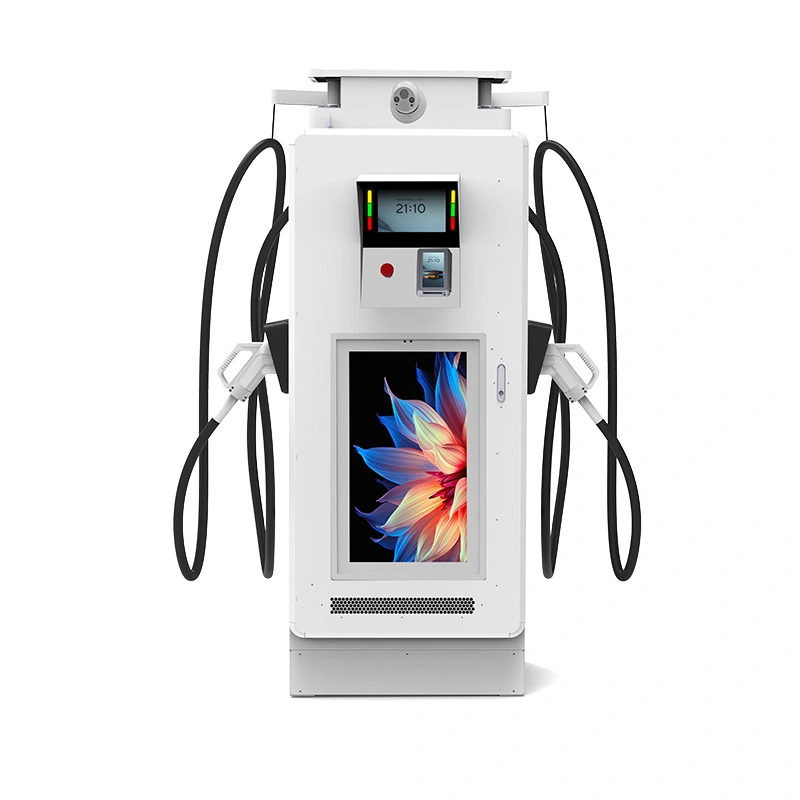

Il display da 32 pollici svolge ancora il suo lavoro multimediale (annunci, informazioni sulla stazione o loop del tuo marchio) attraverso lo stesso portale di contenuti remoti.

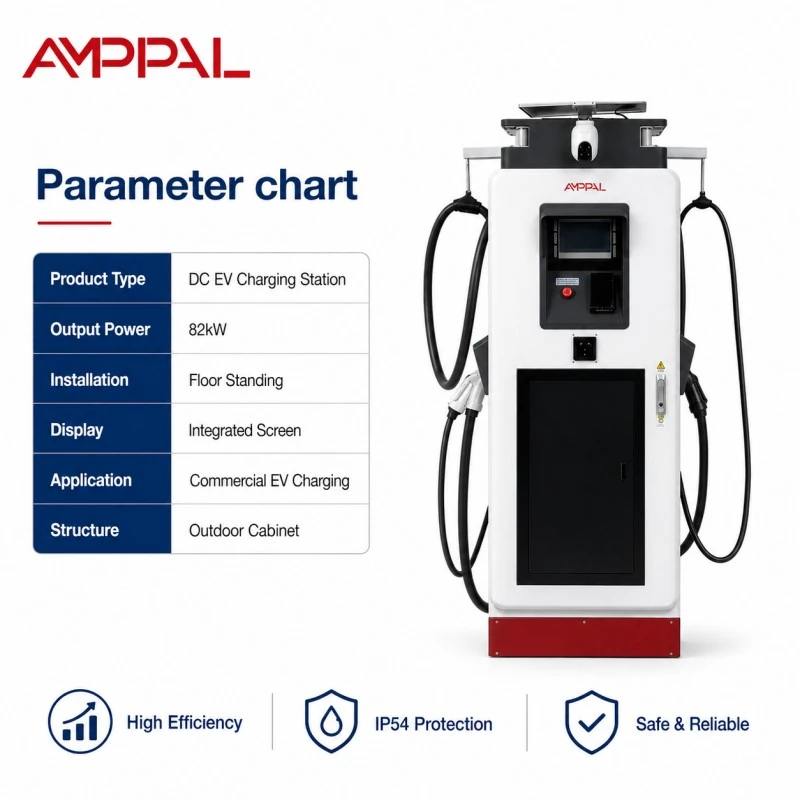

Specifiche tecniche

Specifiche di fabbrica dell'AF-DC-120-Y-B-M-4-H esattamente come spedito.

Siti che necessitano sia di forte visibilità che di notti tranquille

Complessi ad uso misto: negozi al livello della strada con appartamenti sopra – il caricabatterie funziona tutta la notte senza provocare lamentele per il rumore.

Catene di vendita al dettaglio statunitensi e canadesi: i pannelli da 480 V sono già presenti sul posto, quindi l'unità viene inserita nel servizio esistente.

Parcheggi di uffici e hotel: sessioni di 20-40 minuti a 120 kW trasformano le bancarelle durante la giornata lavorativa.

Lotti comunali vicino a blocchi residenziali: lo schermo oscurato e il soffitto da 60 dB mantengono il sito a misura di vicino anche durante le sessioni notturne.

Depositi di flotte su servizi industriali a 480 V: un pannello alimenta i caricabatterie e le apparecchiature esistenti del negozio.

Centri congressi e sedi di eventi: il display trasmette i messaggi degli sponsor durante gli spettacoli e 120 kW fanno girare le auto tra una sessione e l'altra.

Come la macchina converte 480 V in CC: senza ronzio

Lo stadio di ingresso rettifica AC480V trifase su un bus CC intermedio, quindi i convertitori ad alta frequenza riducono la potenza alla tensione richiesta dal veicolo. I moduli di commutazione ad ampio gap di banda sono il motivo per cui l'unità mantiene un'efficienza di picco del 95% a questa tensione di ingresso, il che è più difficile di quanto sembri: tensioni di ingresso più elevate riducono i margini di commutazione.

La storia del rumore riguarda il raffreddamento, non la conversione. I ventilatori sono a temperatura controllata e funzionano a velocità parziale per la maggior parte del tempo; solo carichi pesanti sostenuti li spingono verso il massimo numero di giri. Questa è la differenza pratica tra un'unità da 60 dB e i cabinet da 65 dB comuni in questa classe.

OCPP 1.6/2.0 trasporta dati di sessione, diagnostica remota e aggiornamenti firmware, mentre il display esegue il proprio feed di contenuti. Entrambi i sistemi riportano in un record di stazione nel tuo backend.

Test che supportano la dichiarazione di 60 dB e i marchi di sicurezza elettrica

La pressione sonora viene misurata a 1 metro dal cabinet sotto pieno carico e registrata nel rapporto di test dell'unità, quindi la cifra di 60 dB è verificabile e non è un'ipotesi da brochure.

Le omologazioni CE e TUV coprono l'unità completa; I rapporti elettrici UL e CB sono disponibili per i file di esportazione.

Test in nebbia salina di 96 ore sulla custodia e sulle guarnizioni della cornice del display.

Test di isolamento e sovratensione sullo stadio di ingresso AC480V su tutta la banda 45-65Hz.

Un burn-in a pieno carico di 48 ore registra rumore, temperatura e letture elettriche rispetto al numero di serie.

I moduli hanno una classificazione compresa tra -30°C e +55°C; l'unità completa è specificata per -25°C a +50°C.

Dalla bobina alla cassa: realizzare un armadio predisposto per 480 V

Passo 1. I coils di acciaio vengono tagliati al laser e saldati tramite robot sulle linee FANUC.

Fase 2. Le presse piegatrici TRUMPF formano i pannelli; Seguono verniciatura a polvere e polimerizzazione.

Passaggio 3. Lo stadio di ingresso da 480 V, contattori e scaricatori di sovratensione, è cablato sulla linea CA con controllo di coppia.

Passaggio 4. I moduli raddrizzatori e il sottogruppo display sono montati sulla linea CC.

Passo 5. Il gruppo di raffreddamento, ventole, condotti e sensori di temperatura sono installati e sigillati.

Passaggio 6. Il test a pieno carico a 120 kW registra l'efficienza, il fattore di potenza e il rumore per unità.

Passaggio 7. Un rodaggio di 48 ore alterna ciclicamente le sessioni di ricarica e la riproduzione dello schermo.

Fase 8. Ispezione finale e imballo; l'impianto ha spedito oltre un milione di unità fino al 2024.

Abbinare l'Unità Display da 120kW al Vostro Ingresso di Servizio

Specifica questa unità quando la tua sede si trova in Nord America con un servizio commerciale a 480 V o in qualsiasi mercato che utilizza 480 V trifase. 120 kW rappresentano una pratica classe media: una ricarica completa per la maggior parte dei veicoli elettrici passeggeri in 25-45 minuti, senza le richieste di alimentazione degli armadietti da 160 kW e oltre. Ti offre anche un secondo flusso di entrate attraverso lo schermo senza complicare l'installazione elettrica.

Non acquistarlo per un sito con solo servizio a 208 V o 230/400 V. Questa variante di ingresso è fissa a 480 V e l'aggiunta di un trasformatore vanifica l'intero punto: chiedici la variante a 380 V se questa è la tua rete.

E se il sito ha camere da letto direttamente sopra il piazzale, calcola il budget in modo realistico: di notte all'interno sono udibili anche 60 dB. Pianifica una barriera del suono o un programma di limitazione dell'energia elettrica notturna prima che i vicini presentino il primo reclamo.

Cosa offre AMPPAL che i distributori locali no

Prezzi diretti dalla fabbrica di Yueqing, con certificati CE, TUV, UL e CB nel pacchetto di preventivi.

Consegna 15–20 giorni lavorativi dall'approvazione del disegno; MOQ da un contenitore.

OEM/ODM: il tuo marchio sul cabinet e sulla schermata di avvio del display.

Gestiamo noi stessi oltre 200 stazioni, quindi il feedback tecnico dal campo si ripercuote sulla progettazione.

Una garanzia di 2 anni con pannelli e moduli di ricambio spediti entro 5 giorni lavorativi.

Imballaggio e spedizione di un'unità da 120 kW per un cantiere statunitense

L'armadio viene spedito in posizione verticale in una cassa con telaio in acciaio, dimensionata per il corpo da 1800 × 750 × 690 mm. Il display è ricoperto di schiuma e compensato e il gruppo CCS1 è alloggiato in una scatola interna imbottita.

Le casse sono dotate di tasche per forche e quattro punti di sollevamento; il piano della cassa viene fornito con il preventivo in modo che il tuo spedizioniere possa pianificare il camion dal porto al sito. L'unità viaggia sempre in posizione verticale, mantenendo intatte le sbarre collettrici interne e il sigillo del display.

I termini sono FOB Ningbo o CIF per un porto statunitense o canadese. La fattura, la bolla di accompagnamento, la polizza di carico, il certificato di origine e i rapporti di prova vengono emessi entro 3 giorni lavorativi dal carico.

Garanzia, ricambi e supporto dopo l'arrivo dell'unità

Garanzia standard di 2 anni che copre moduli, controller, display e raffreddamento.

Moduli e quadri di potenza di ricambio in stock; scambio cross-ship entro 5 giorni lavorativi.

Diagnostica OCPP remota per guasti, firmware e comportamento della ventola.

Supporto alla messa in servizio tramite videochiamata per chi installa per la prima volta.

Una lista di controllo di manutenzione trimestrale che copre filtri, ventole e controlli della coppia.

Note di installazione per siti a 480 V e quartieri ad uso misto

Sbagliato: alimentare l'unità da un pannello da 208 V e aspettarsi la piena potenza. A destra: fornire AC480V±10% trifase all'ingresso del servizio.

Sbagliato: presupporre che l'unità sia solo a 50 Hz. Destra: accetta 45-65 Hz, ma verificare la frequenza locale sulla targhetta prima di alimentare.

Sbagliato: posizionare il mobile contro il muro con le ventole rivolte verso un angolo. Destra: mantenere lo spazio indicato nel manuale di installazione affinché il controllo della ventola funzioni come previsto.

Sbagliato: forzare le ventole all'alta velocità dopo una giornata calda. Giusto: lascia che il controller li diminuisca; la velocità forzata spreca solo energia e aggiunge rumore.

Sbagliato: ignorare il bilanciamento di fase su un servizio condiviso. A destra: chiedere a un elettricista di verificare il carico sulle tre fasi prima della messa in servizio.

Feedback dagli operatori che hanno a cuore i decibel

Un appaltatore di Houston, Texas, USA, ha installato due unità in un centro commerciale all'inizio del 2025. La preoccupazione principale del gestore della proprietà era il rumore proveniente dal condominio accanto; dopo tre mesi l'unico reclamo registrato riguardava la luminosità dello schermo alle 23, che il programma notturno fissava la stessa settimana. Da allora il lato incaricato della ricarica non ha più avuto bisogno di una chiamata di servizio.

Il proprietario di un centro commerciale a Toronto, in Canada, alimenta le unità dal pannello da 480 V del centro commerciale e ha risparmiato completamente il costo del trasformatore. L'elettricista ha confermato il caricamento della fase alla messa in servizio; la loro unica lamentela è che il modello di visualizzazione ha impiegato un po' di tempo per imparare, mentre il lato di ricarica funziona perfettamente da otto mesi.

Uno sviluppatore di Seattle, negli Stati Uniti, ha collocato un'unità in un garage ad uso misto dove l'affittuario del negozio al dettaglio desiderava lo schermo pubblicitario. L'affittuario segnala il limite massimo di 60 dB mantenuto nello studio sul rumore e ora progetta unità per altre due proprietà; la piccola lamentela è che il cavo CCS1 sembra più rigido del previsto nel freddo invernale, il che è una questione di rivestimento del cavo, non un guasto del caricabatterie.

Domande frequenti: ingresso 480 V, limiti di rumore e uscita 120 kW

D: Questa unità può funzionare con alimentazione europea da 380 V?

R: No, questa variante è fissata a AC480V±10%. Richiedi la versione 380V se la tua rete è 230/400V.

D: Quanto sono realmente 60 dB?

R: Circa il livello di una normale conversazione, misurato a 1 metro dal mobiletto a pieno carico.

D: Il rumore peggiora di notte?

R: Solo se il carico e il calore lo richiedono; la velocità della ventola segue la temperatura, non l'orologio.

D: Di quale dimensione è necessario l'alimentatore per un'unità da 120 kW a 480 V?

R: Circa 150 A per fase a pieno carico prima del margine; il tuo ingegnere dovrebbe dimensionare l'interruttore con margine per lo spunto e le aggiunte future.

D: Lo schermo da 32 pollici aumenta il rumore?

R: No, il pannello è raffreddato passivamente ed è completamente silenzioso a qualsiasi ora.

D: È necessario un trasformatore?

R: No se il tuo sito ha 480 V trifase; l'unità è progettata per connettersi direttamente a tale servizio.

D: Cosa copre la garanzia?

R: 2 anni standard, che copre lo stadio di potenza, il display e il sistema di raffreddamento.

D: Possiamo installarlo in Canada?

R: Sì, la tensione di 480 V è standard e i documenti di certificazione vengono forniti con l'unità.
