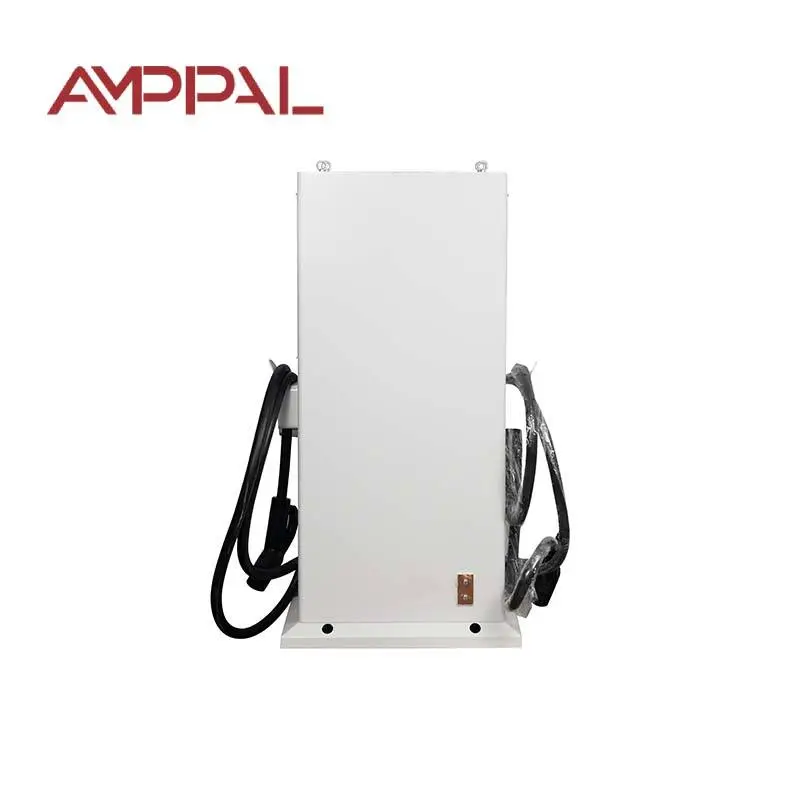

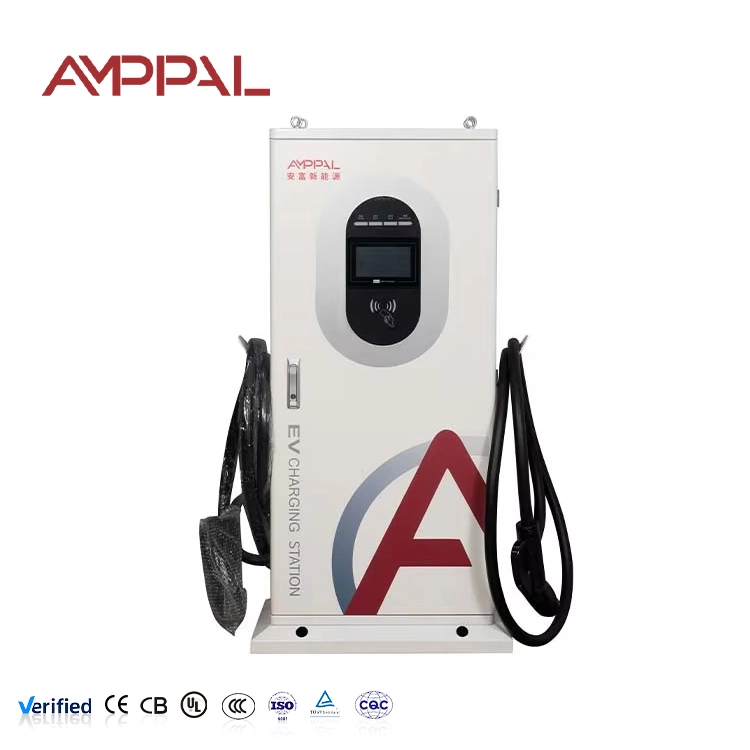

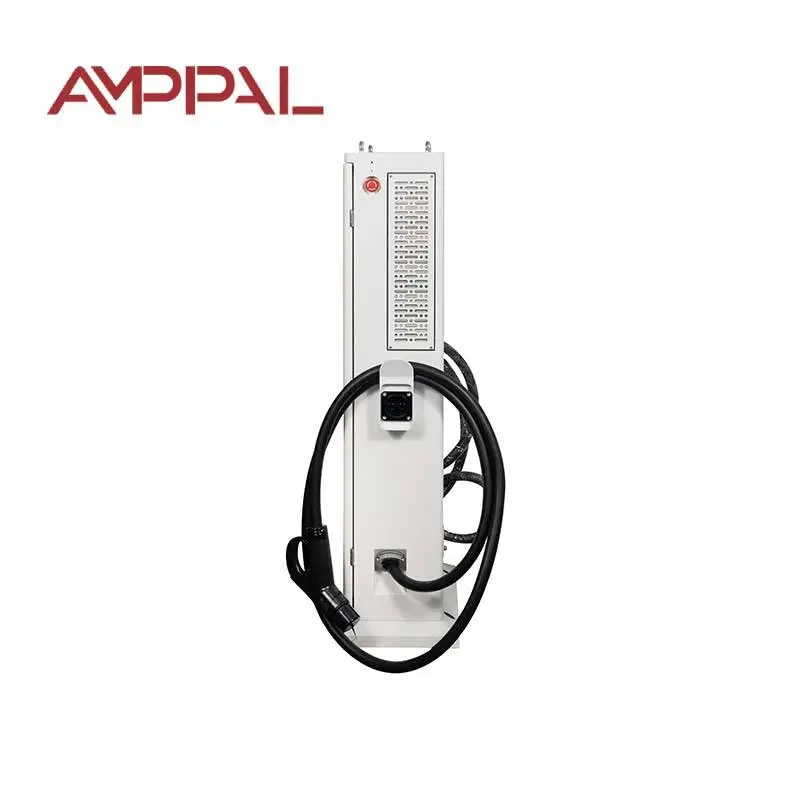

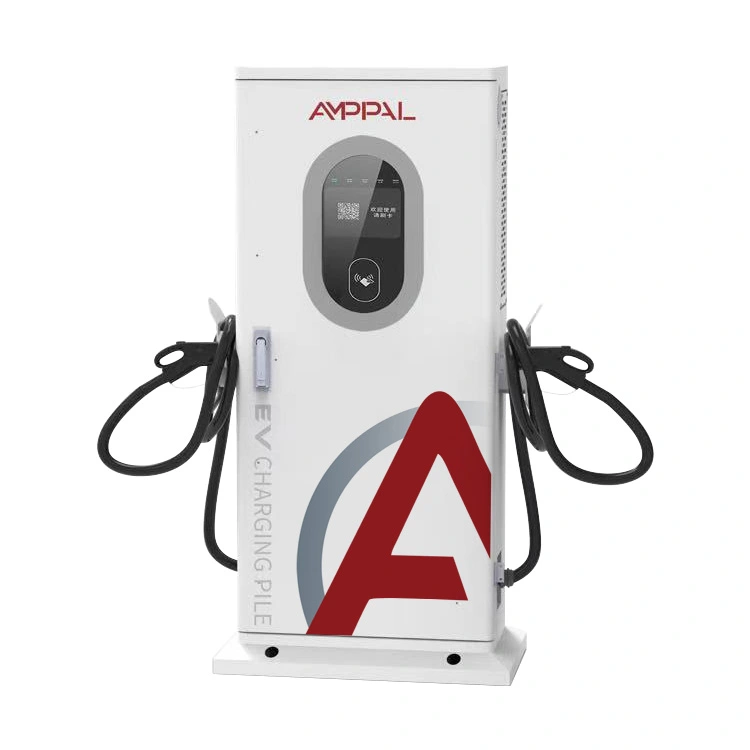

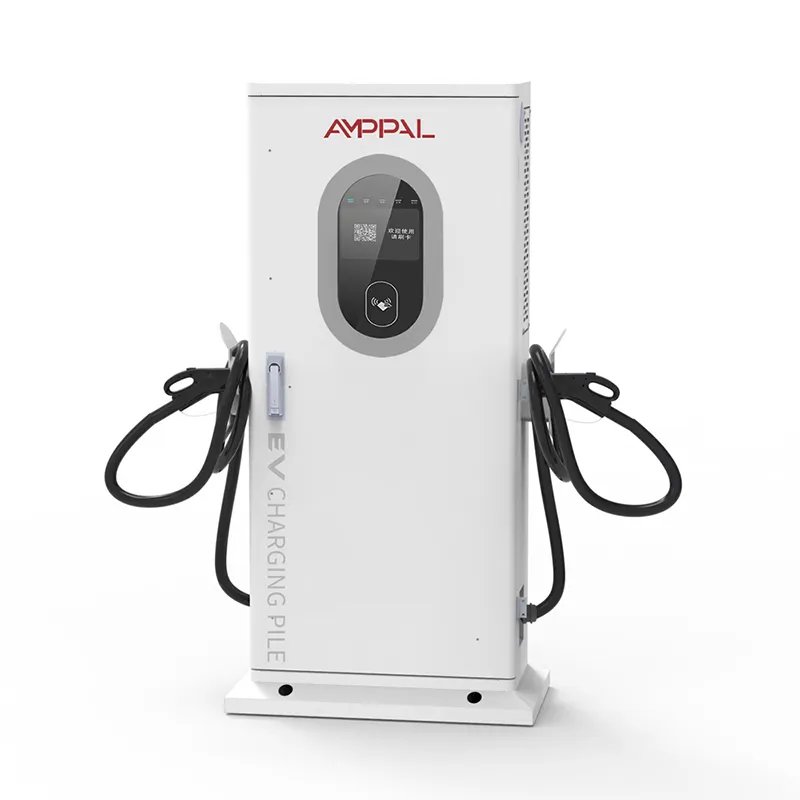

Stazione di ricarica per veicoli elettrici CC integrata commerciale da 40 kW per parcheggio pubblico

Cos'è questo caricabatterie e dove è destinato a vivere

Aria salata, caldo del deserto, notti gelide: gli ambienti che uccidono i caricabatterie economici sono esattamente i luoghi in cui l'AF-DC-040-Y-B-O-3/4/5-H è stato progettato per rimanere in vita. Si tratta di un caricabatterie rapido CC integrato da pavimento in un armadio di 1517 x 650 x 300 mm con base, con potenza nominale di 40 kW su 200-1000 V CC fino a 100 A su 380 V CA +/- 15%.

Nessuno compra un'unità da 40 kW perché è affascinante. Copre una giornata lavorativa di clienti reali - taxi, furgoni, pendolari - senza pagare per l'energia che non utilizzano mai. La questione decisiva non è il prezzo dell’autoadesivo.

Perché questa unità costa meno in 5 anni

Armadio in acciaio verniciato a polvere con grado di protezione IP54: ermetico alla polvere e agli spruzzi d'acqua, quindi il sale costiero e lo sporco stradale attaccano la vernice anziché l'elettronica.

L'unità gestisce inverni a -25 C e estati a +50 C, declassando dolcemente invece di spegnersi: la logica protegge i moduli.

Test in nebbia salina di 96 ore su un campione di ogni lotto di produzione: lo stesso standard utilizzato per le apparecchiature di tipo marino.

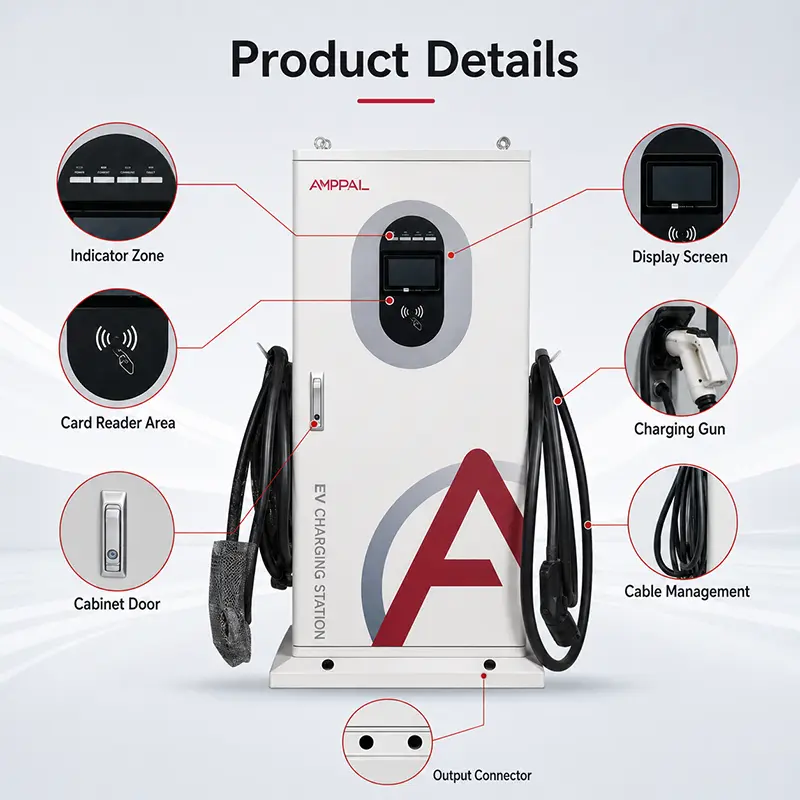

Le parti soggette ad usura - pistola, ventole, filtro, schermo - sono moduli plug-in che un elettricista locale può sostituire sul posto.

I ricambi sono immagazzinati per più di 8 anni e le parti soggette a usura sono quelle economiche, non quelle costose.

Efficienza di picco del 95% e logica di standby: un'unità posizionata tra una sessione e l'altra consuma quanto alcune lampadine a LED.

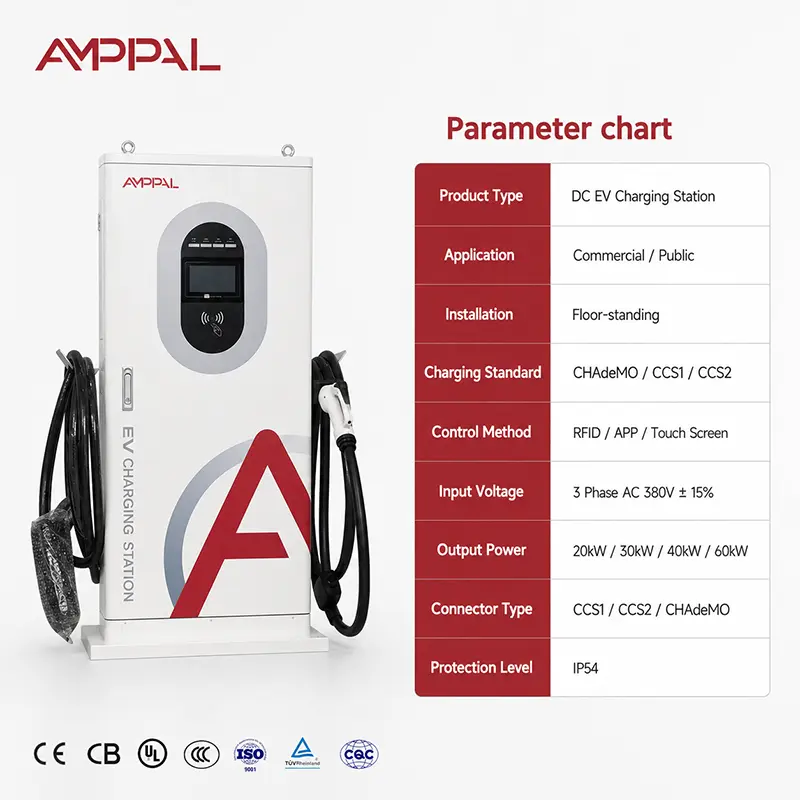

Specifiche Tecniche - Modello 40kW AF-DC-040-Y-B-O-3/4/5-H

Dove hanno senso i 40 kW: cinque siti reali

Stazioni di rifornimento costiere entro 500 m dall'acqua di mare: qui la storia della nebbia salina conta di più e il rivestimento in polvere recupera i suoi costi nel secondo anno.

Autostrade deserte nel Golfo, dove le temperature pomeridiane superano i 60°C e solo le unità ad alta temperatura sopravvivono a due estati.

Passi di montagna e depositi freddi fino a -25 C: l'unità inizia dove le strutture più sottili si incagliano.

Parcheggi di aeroporti e hotel, dove le auto restano ferme per 2-6 ore e 40 kW riempiono la maggior parte delle batterie senza una sessione di ricarica rapida completa.

Parchi industriali con furgoni per le consegne e auto dei dipendenti: un'unità da 40 kW mantiene in movimento una flotta modesta senza l'aggiornamento del trasformatore.

Come il design lo mantiene vivo

Il caldo è il vero nemico. L'aria entra dal basso nella parte anteriore, attraversa i moduli di potenza ed esce dall'alto: un percorso rettilineo del camino che funziona anche contro un muro. La scheda di controllo monitora continuamente la temperatura del modulo; se il cabinet si surriscalda, il caricabatterie si riduce gradualmente invece di interrompere la sessione.

Il recinto fa la seconda metà del lavoro. La verniciatura a polvere viene cotta, non spruzzata bagnata, quindi resiste alle scheggiature causate dai camion e dai carrelli con ghiaia. Le guarnizioni attorno allo schermo e alla porta sono compresse, non incollate, motivo per cui il grado di protezione IP54 rimane valido anche dopo anni di apertura.

In terzo luogo, le parti soggette ad usura sono le parti economiche. Una ventola, un filtro o uno schermo costano una frazione di un nuovo caricabatterie e una piccola scatola di ricambi mantiene in salute due o tre unità, senza dover ricorrere a un centro di assistenza.

Certificati, test e prove sui lotti

Certificati che puoi presentare a una gara d'appalto: CE, TUV, CB, più CCC a livello nazionale e UL su richiesta per il Nord America.

IP54 è verificato internamente mediante test su polvere e spruzzi, non presupposto da una scheda tecnica.

La nebbia salina funziona per 96 ore su ogni campione di lotto, catturando il rivestimento difettoso prima che raggiunga la costa.

Ogni unità esegue un avvio a freddo a -25 C e un funzionamento a pieno carico per 24 ore a 40 C ambiente, con il registro termico conservato per unità.

Il certificato di calibrazione del misuratore viene fornito con l'unità, quindi la prima fattura del conducente si basa su una lettura verificata.

Dalla bobina d'acciaio al caricatore in gabbia: 8 passaggi

Il taglio e la piegatura avvengono su linee di punzonatura e laser CNC condivise con le celle robotizzate FANUC e TRUMPF.

Il rivestimento in polvere viene polimerizzato, quindi i campioni dello stesso lotto entrano nella camera di nebbia salina per 96 ore.

Le sezioni AC e DC sono assemblate su linee separate, quindi le attrezzature non si incrociano mai tra le due.

Il cablaggio segue un programma di coppia documentato: ogni capocorda viene serrato secondo un numero, non al tatto.

Seguono i test di protezione: sovratemperatura, sovratensione e guasto a terra, ciascuno attivato deliberatamente sull'impianto.

L'unità sopravvive all'avvio a freddo da -25 C, quindi a un funzionamento a pieno carico di 24 ore a 40 C con le temperature termiche registrate.

Vengono controllate le guarnizioni, le tenute delle porte ed i pressacavi; il test di spruzzo d'acqua IP54 viene eseguito da sei direzioni.

Viene rilasciato il certificato di calibrazione e l'unità viene imballata per la spedizione.

Guida al dimensionamento: 40kW è il cavallo di battaglia giusto per te?

Scegli 40kW quando i tuoi clienti rimangono 30-90 minuti e il tuo sito è all'aperto, esposto o entrambi. È il punto ideale per parcheggi di taxi, parcheggi di concessionari, piazzali di hotel e depositi dove 30 kW sembrano lenti e 60 kW alimentano energia che nessuno utilizza. Si adatta inoltre alla maggior parte delle connessioni da 380 V esistenti, mantenendo piccole le opere civili.

Ora la parte onesta. Se ogni sessione deve terminare in meno di 30 minuti, 40kW è lo strumento sbagliato: vai a 60kW o superiore. Se il tuo sito è un garage interno pulito e senza intemperie, pagherai IP54 e nebbia salina di cui non hai bisogno; un'unità interna a parete costa meno. E se lavori 20 ore al giorno a pieno carico, acquista il kit di ricambi esteso fin dal primo giorno: la pistola e le ventole sono articoli soggetti a usura, punto.

Acquisto diretto dalla fabbrica Yueqing

Dal pagamento alla spedizione: 3-5 giorni lavorativi per i campioni, 15-20 per un contenitore pieno.

Il MOQ del campione è una singola unità; il prezzo del contenitore parte da 10 unità e i modelli misti condividono il contenitore.

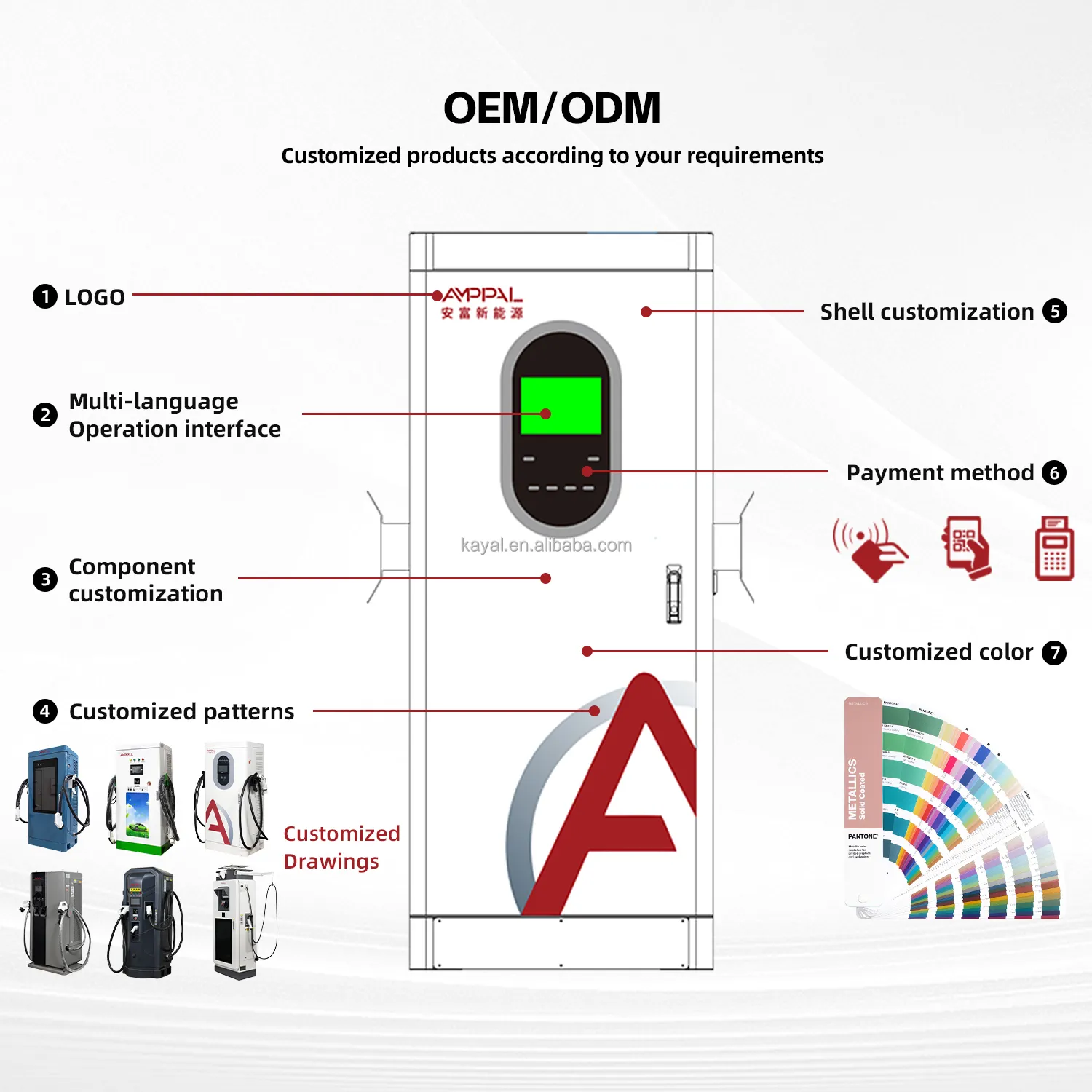

OEM e personalizzazione: logo, colore del cabinet, integrazione dei pagamenti ed etichette di alimentazione secondo le tue specifiche.

La documentazione riguarda la fattura, la bolla di accompagnamento, la polizza di carico, i certificati CE/TUV e i rapporti di prova, oltre alla dichiarazione di conformità UE per gli ordini con destinazione Europa.

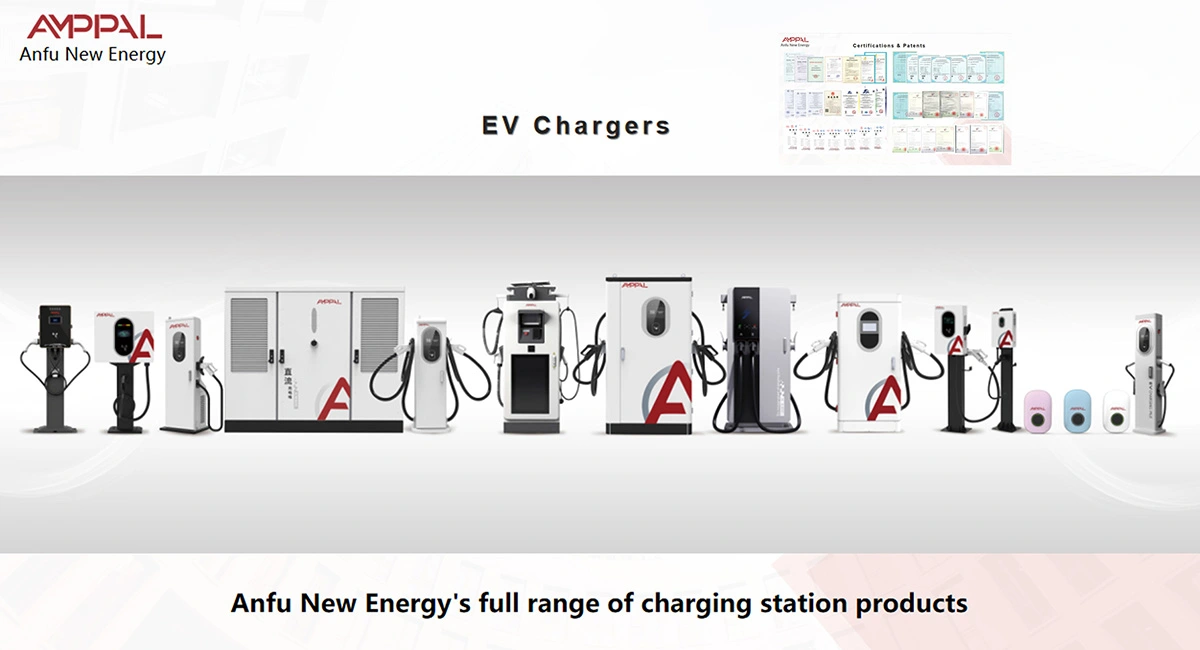

AMPPAL ha consegnato oltre 1 milione di unità dal 2014 e gestisce oltre 200 stazioni con le proprie attrezzature: garantiamo le attrezzature che utilizziamo quotidianamente.

Come le unità vengono imballate e spedite

La cassa corrisponde all'impronta dell'unità: un telaio di legno su una base di pallet a quattro vie con blocchi angolari in schiuma, sigillati contro l'umidità per la tratta oceanica. Il cavo della pistola è avvolto e legato in modo che il connettore non penzoli mai sotto carico.

Una cassa per posizione pallet. Un container da 20 piedi trasporta circa 10 unità, un high-cube da 40 piedi circa 24 mescolati con modelli a parete. Ogni container viene fotografato prima della chiusura delle porte.

I termini commerciali sono EXW Yueqing, FOB Ningbo o CIF consegnati al tuo porto. La dichiarazione di conformità UE è inclusa per gli ordini diretti in Europa.

Pezzi di ricambio, riparazioni e costi di gestione

Il termine di due anni copre i moduli di alimentazione, il controller, lo schermo e il sistema di raffreddamento. Budget superiore: un set di ventilatori intorno al terzo anno, un assemblaggio di armi intorno al quarto anno in un sito affollato.

I ricambi restano disponibili in magazzino per più di 8 anni (schermi, pistole, ventole, filtri, schede di controllo) e la maggior parte di essi scompare entro una settimana.

Aggiornamenti remoti del firmware e supporto per la configurazione OCPP 1.6/2.0, risposta entro un giorno lavorativo tramite e-mail o WhatsApp.

I nostri consigli per la manutenzione: pulire mensilmente il filtro di aspirazione in siti polverosi o costieri, eliminare il sale dall'armadio in prossimità del mare, serrare i collegamenti una volta all'anno.

Richiedi il preventivo quinquennale per il carrello dei ricambi: ventole, filtri, uno schermo, un gruppo pistola: stabilisci il budget una volta, non ogni volta che qualcosa si guasta.

Errori sul campo che vediamo (sbagliato/giusto)

Sbagliato: saltare il dispersore di terra perché l'unità sembra ben isolata. A destra: installare un collegamento a terra PE adeguato secondo il manuale; la protezione contro le sovratensioni funziona solo quando il percorso di terra è reale.

Sbagliato: lasciare trascinare il cavo sull'asfalto dove passano i muletti. A destra: utilizzare il gancio per il cavo o un piccolo supporto e ispezionare mensilmente la giacca; una giacca tagliata diventa in seguito una riparazione che invalida la garanzia.

Sbagliato: lavare a pressione l'armadio mentre la porta è aperta o i connettori sono collegati. Giusto: lavare con l'unità bloccata e i coperchi chiusi, quindi risciacquare con acqua dolce nei siti costieri per rimuovere la pellicola di sale.

Sbagliato: bloccare lo scarico superiore con un cartello o uno scaffale. A destra: mantenere la parte superiore libera: il flusso d'aria del camino è l'intera strategia di raffreddamento.

Sbagliato: lasciare in servizio uno schermo rotto per settimane. Destra: scambia il modulo dello schermo in circa 15 minuti; uno schermo rotto lascia entrare umidità nella cavità dell'HMI.

Feedback degli operatori dal campo

Un distributore di carburante a Spalato, in Croazia (settembre 2025) gestisce tre unità a 40 m dall'Adriatico. Il suo verdetto: la verniciatura a polvere sembra ancora nuova dopo due inverni di nebbia salina, dove il suo marchio precedente si è arrugginito sotto la guarnizione della porta in otto mesi. La sua giusta lamentela: la guarnizione della porta è dura da chiudere quando è nuova; si ammorbidisce dopo alcune settimane e ora lo prelubriamo in fabbrica.

Un appaltatore minerario a Karaganda, Kazakistan (dicembre 2025) carica i veicoli del cantiere fino a -22 C. Le unità si avviano e si caricano senza preriscaldamento, cosa che ha sorpreso il suo elettricista a questo prezzo. La sua nota per noi: il touch screen è lento sotto i -15 C, quindi programma le sessioni notturne ad orari fissi e mantiene le sessioni diurne per l'uso manuale.

Un proprietario di un hotel a Dubai, negli Emirati Arabi Uniti (marzo 2026) confronta le fatture, non le schede tecniche: un'unità da 40 kW più uno schermo di riserva e una pistola gli sono costati circa il 18% in meno in due anni rispetto alle sue due precedenti unità più economiche, che si sono guastate con il caldo e hanno consumato i risparmi nella logistica delle riparazioni. La sua lamentela: il filtro necessita di una pulizia mensile nella polvere del Golfo, quindi acquista filtri in scatole da dieci.

Domande frequenti: durata, ricambi e costi di gestione

D: Cosa garantisce esattamente nella pratica l'IP54?

R: Interni a tenuta di polvere e protezione contro gli spruzzi d'acqua da qualsiasi direzione: pioggia, spruzzi d'acqua, spruzzi del mare. Non è sommergibile; mantenere la base libera da acqua stagnante.

D: Quanto dura il test in nebbia salina e perché è importante?

R: 96 ore per campione di ogni lotto. Un'ora equivale a settimane di esposizione costiera, catturando il rivestimento debole prima della spedizione.

D: L'unità continuerà a caricarsi a una temperatura ambiente di +50 C?

R: Sì, ma l'uscita potrebbe ridursi progressivamente al di sopra dei 45 C circa per proteggere i moduli: la sessione continua a potenza ridotta anziché arrestarsi.

D: Quali parti effettivamente si usurano e quanto costano?

R: Ventole, filtro, gruppo pistola e schermo sono elementi soggetti a normale usura: i moduli plug-in sono rimasti in magazzino per oltre 8 anni. Richiedi il preventivo del paniere ricambi quinquennale.

D: La garanzia di 2 anni copre la pistola e lo schermo?

R: I difetti di fabbricazione sono coperti; i danni fisici derivanti da uso improprio o vandalismo non lo sono. Per questo motivo consigliamo di tenere in loco una pistola e uno schermo di riserva.

D: Con quale frequenza è necessario pulire il filtro?

R: Normalmente ogni 1-3 mesi, mensilmente in luoghi polverosi o costieri. Un filtro intasato aumenta la temperatura e riduce silenziosamente l’efficienza.

D: Posso utilizzare questa unità all'interno?

R: Sì, ma pagheresti per l'indurimento esterno di cui non hai bisogno; i nostri modelli da interno a parete costano meno.

D: Il risultato della nebbia salina di 96 ore è disponibile per il mio bando di gara?

R: Sì, i rapporti sui test in batch vengono emessi con la spedizione e possiamo fornirli per la documentazione di gara su richiesta.
