Caricabatterie rapido per veicoli elettrici CC integrato per impieghi gravosi da 180 kW per flotte commerciali

Cos'è questo armadio da 180 kW e perché O&M ne decide il costo nel corso della vita

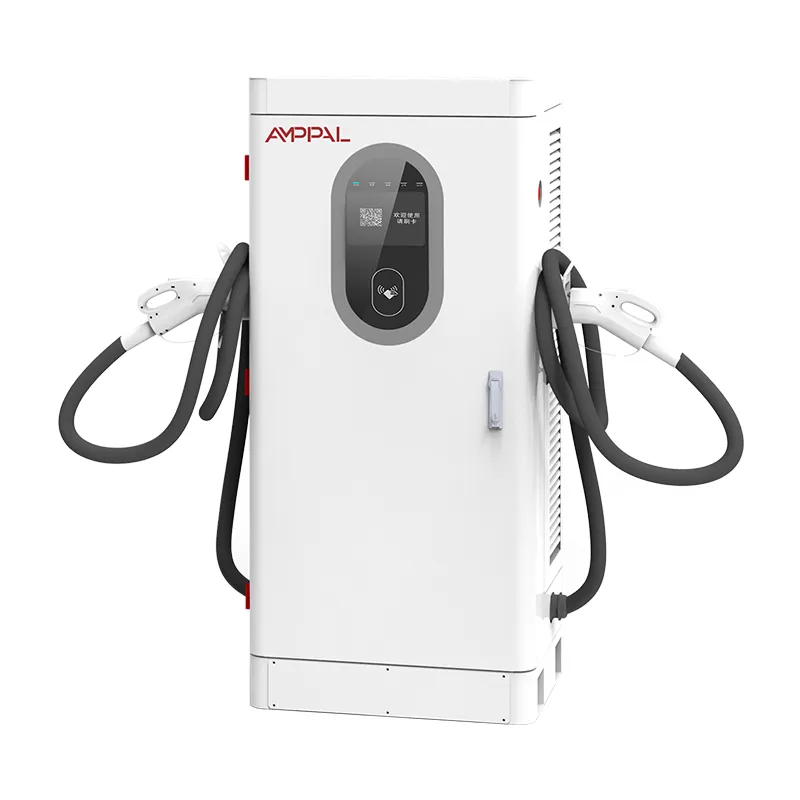

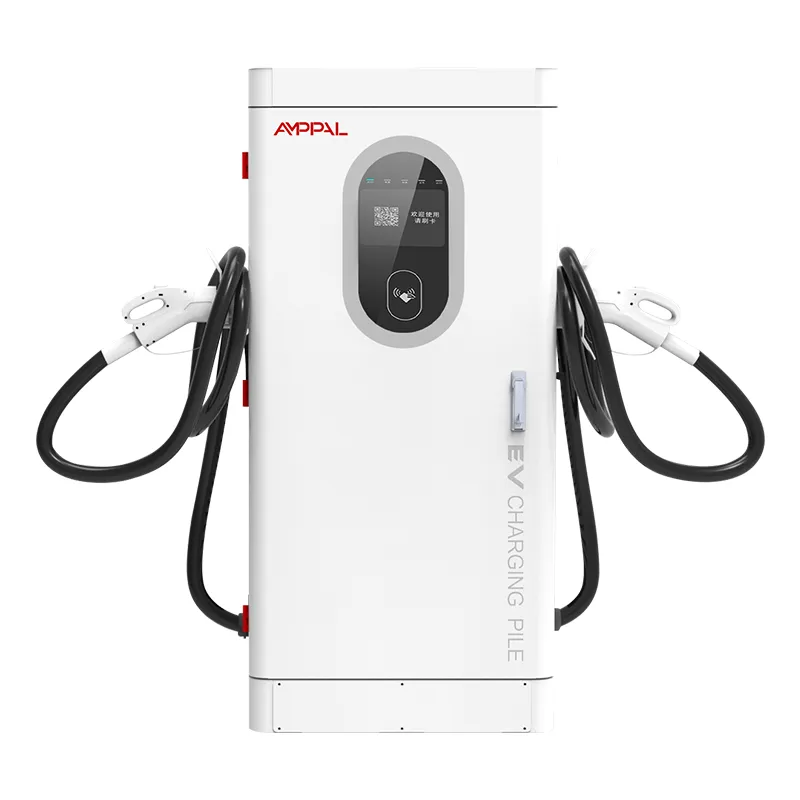

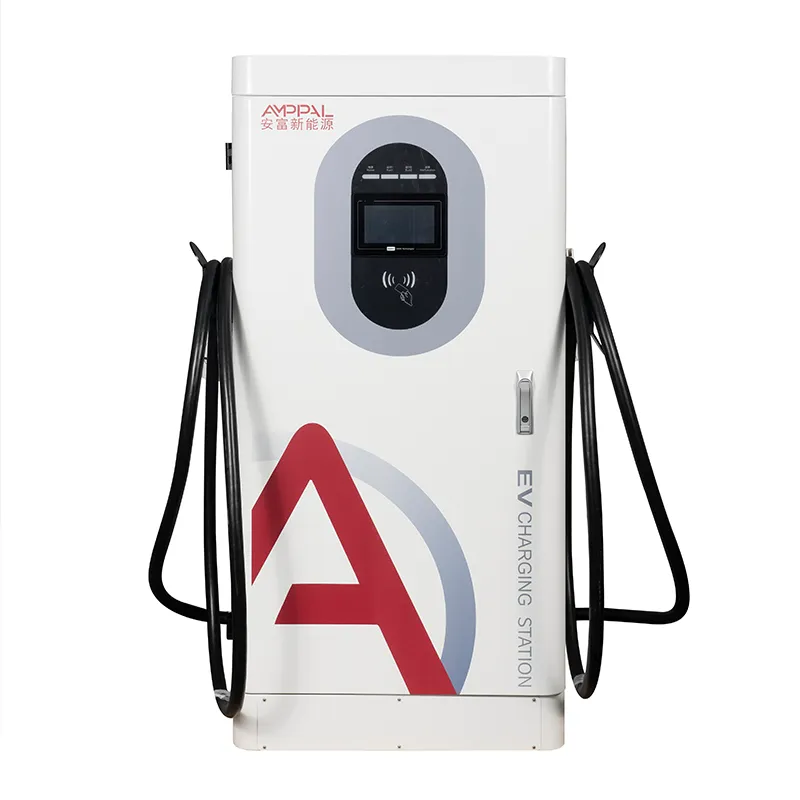

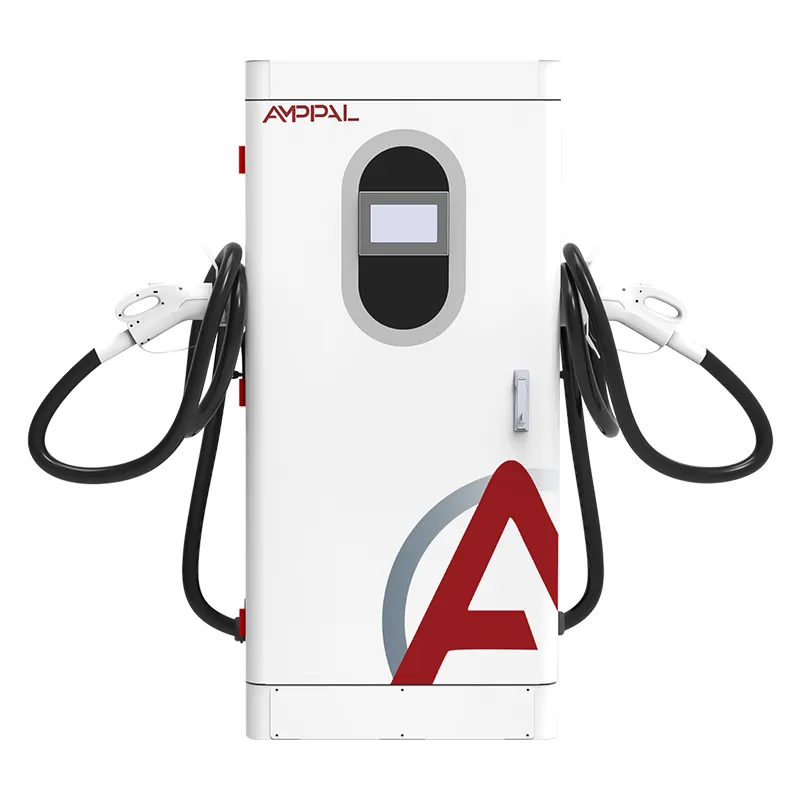

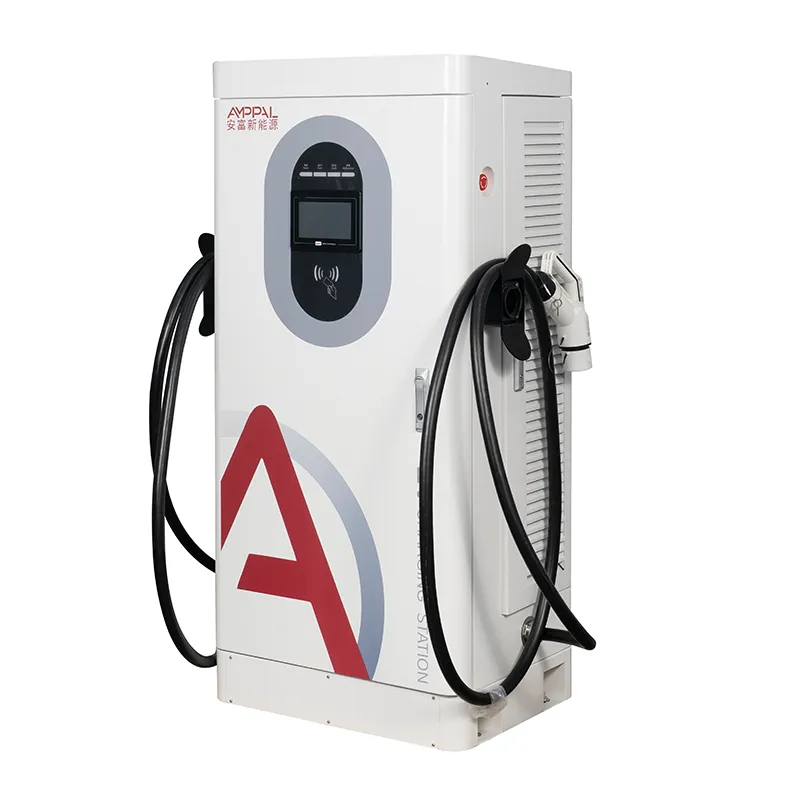

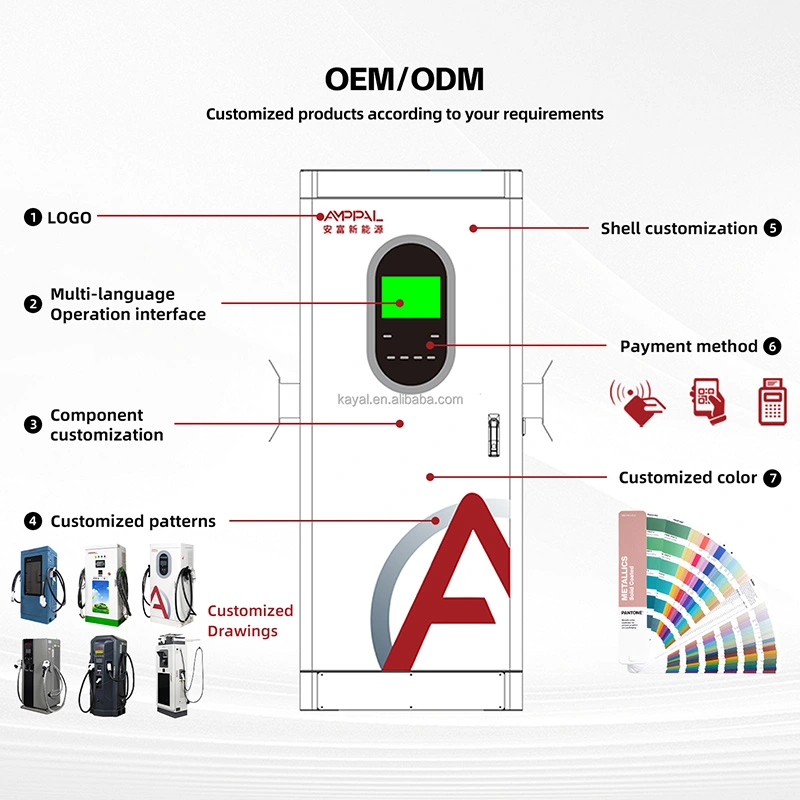

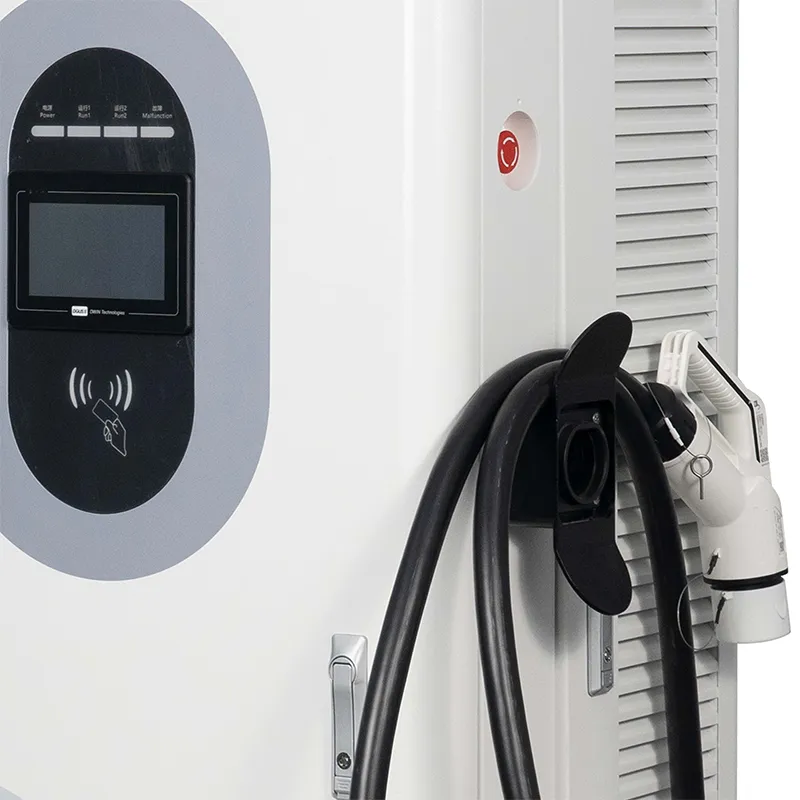

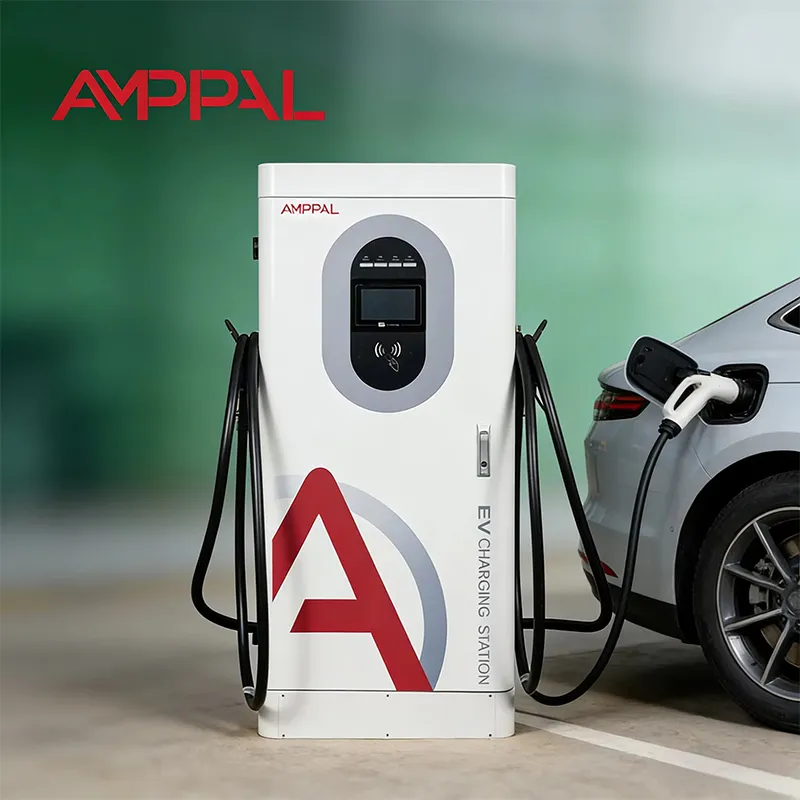

Un caricabatterie rapido CC da 180 kW è solitamente la macchina più costosa in un sito di piccole dimensioni e quella meno supervisionata. L'AF-DC-180-Y-B-O-4-H è un armadio integrato da pavimento: moduli di potenza, controller, touch screen da 7 pollici, lettore RFID, terminale per carte e due pistole di ricarica all'interno di un corpo da 1620 × 750 × 560 mm. Fissalo a un pad, alimentalo AC380V e funziona senza che nessuno lo guardi.

Il prezzo di acquisto è forse un terzo di quanto costa questa macchina in otto anni. Il resto sono perdite, tempi di inattività e interventi di assistenza, motivo per cui questo modello spende il proprio budget tecnico nel rilevamento dei guasti e nel ripristino remoto. Tredici funzioni di sicurezza, segnalazione degli allarmi OCPP e un modello di servizio basato sul tempo medio di riparazione. Gli acquirenti sono solitamente operatori di flotte e proprietari di siti senza un ingegnere sul libro paga, quindi la macchina deve spiegare i propri problemi.

Le 13 funzioni di sicurezza e i guasti che ognuna di esse rileva

Ogni protezione è mappata su una modalità di guasto specifica, non impostata come casella di controllo. Nell'ordine un guasto colpirebbe la macchina:

Il monitoraggio dell'isolamento controlla il lato CC per una lenta perdita verso terra, il classico guasto del cavo invecchiato. Emette un allarme a una soglia prestabilita invece di attendere un cortocircuito.

La protezione dall'inversione di polarità blocca l'uscita se una pistola incontra pin invertiti, proteggendo l'elettronica del veicolo da un collegamento imprudente.

Gli shunt di protezione contro i fulmini hanno indotto picchi sia sull'ingresso CA che sull'uscita CC, un vero problema sulle piazzole rurali esposte.

La sovratensione, la sottotensione CA e la perdita di fase interrompono l'unità al di fuori di 380 V ±15%, in modo che i brownout e gli sbalzi di rete non raggiungano mai i moduli di potenza.

La sovracorrente CC, il cortocircuito e la sovratensione in uscita sono tre eventi separati, perché una pistola danneggiata, un modulo guasto e un veicolo che si comporta in modo anomalo richiedono ciascuno una reazione diversa.

Lo spegnimento per sovratemperatura, il monitoraggio della temperatura della pistola, il rilevamento delle perdite residue, l'arresto di emergenza e la custodia bloccata completano il livello termico e di sicurezza umana.

Specifiche tecniche

Siti in cui l'armadio da 180 kW guadagna terreno

Depositi notturni incustoditi dove un guasto alle 2 del mattino significa una flotta morta alle 6 del mattino.

Negozi e ristoranti che chiudono di notte ma che necessitano comunque delle macchine per rimanere online.

Luoghi rurali o di corridoio in cui una visita di servizio costa un'intera giornata di viaggio.

Piccole flotte commerciali che gestiscono furgoni per le consegne con un programma giornaliero serrato.

Mercati con reti di supporto locale sottili, dove la risoluzione remota è l’unica opzione veloce.

Dal guasto alla riparazione: il flusso di lavoro della diagnosi remota

Quando scatta una protezione, l'armadio scrive un record di guasto con timestamp, numero di serie del modulo e valori misurati, quindi lo invia alla piattaforma tramite OCPP 1.6j. Puoi vedere il codice di errore sul cruscotto - allarme di isolamento, sovratemperatura del connettore, calo della rete - prima che arrivi il conducente successivo.

Due allarmi su tre che vediamo sul campo si riparano da soli o sono falsi: un connettore impolverato segnala una temperatura elevata una volta, un calo di rete fa scattare la sottotensione per due secondi. Il flusso di lavoro è quindi: leggere il codice, controllare i valori di tensione e temperatura in tempo reale nel portale, quindi decidere tra il ripristino remoto e una visita in loco.

Se un ripristino remoto cancella l'evento, rimane registrato per i record di garanzia e assicurazione. In caso contrario il codice indica al tecnico quale cassetto aprire; la maggior parte delle soluzioni meccaniche riguardano lo scambio del connettore o la sostituzione del modulo, entrambe realizzabili con una chiave da 13 mm e un modulo di riserva.

La gravità degli allarmi è suddivisa in livelli nella piattaforma: gli eventi informativi vengono registrati silenziosamente, mentre gli allarmi di isolamento e di sovratemperatura della pistola attivano un SMS o un'e-mail al tecnico di turno. In questo modo un problema del turno di notte riceve una decisione mattutina anziché una scoperta pomeridiana.

Certificazioni in archivio e test dietro di esse

I certificati CE, CB, TÜV, UL e CCC per questo modello sono disponibili in copia su richiesta.

Le 13 funzioni di sicurezza rientrano nella conformità alle norme EN IEC 61851-1:2019 e 61851-23:2014.

Ogni lotto viene sottoposto a un rodaggio di 48 ore a una temperatura ambiente di 40°C con registrazione di output, efficienza e comunicazioni.

Un armadietto per campioni di ciascun lotto passa attraverso la camera di nebbia salina da 96 ore.

Ogni intervento di protezione viene testato in fabbrica, non solo documentato.

I controlli dell'alto potenziale (hipot) e della continuità della messa a terra vengono ripetuti sulle unità finite e i risultati vengono allegati al record seriale.

All'interno della costruzione: otto passaggi dalla lamiera alla cassa

Punzonatura CNC, piegatura e taglio laser della custodia, quindi saldatura e verniciatura a polvere.

Un campione del lotto entra nella camera di nebbia salina da 96 ore mentre la produzione continua.

Gli stadi di ingresso CA e i moduli di alimentazione CC sono costruiti su linee separate e mai mescolati.

Ispezione in ingresso su moduli SiC, connettori, schede RFID e terminale della scheda.

Cablaggio con terminali a coppia controllata e controllo qualità visivo su ogni giunto.

Burn-in di 48 ore a 40°C, registrazione in uscita, efficienza e stabilità delle comunicazioni.

Test funzionale di ogni intervento di protezione, compreso un allarme di isolamento forzato.

Imballaggio, pallettizzazione e report fotografico pre-spedizione con numeri di serie.

Guida al dimensionamento: quando questo armadio da 180 kW non fa per te

Se il tuo sito serve solo auto da 400 V in sessioni di 30 minuti, 180 kW sono più macchine di quanto giustifichi il traffico; un'unità da 120 kW con capex inferiori elimina la stessa coda. E se hai bisogno di ricariche inferiori a 30 minuti per camion da 800 V, anche questa è la scelta sbagliata: quel carico di lavoro richiede il raffreddamento a liquido.

L'AF-DC-180-Y-B-O-4-H è adatto ai siti con un trasformatore da 160-250 kVA disponibile e con un'economia guidata dai tempi di attività piuttosto che dalla potenza principale. Se la conformità alla rete o i metodi di pagamento sono la tua preoccupazione principale, i nostri modelli da 80 kW e 60 kW condividono la stessa piattaforma armadio.

Acquista la macchina che il tuo trasformatore può effettivamente alimentare. Un’unità da 180 kW su una rete debole che non fornisce mai più di 100 kW è un distintivo, non un business.

Perché gli operatori ordinano direttamente dalla fabbrica

Ordini di prova accettati da 1 unità per nuovi mercati; prezzo del contenitore per 10+ unità.

Le scorte partono in 15-20 giorni lavorativi; Le varianti OEM aggiungono circa 7-10 giorni.

Le richieste di garanzia vanno al produttore, non attraverso una catena di rivenditori.

Il prezzo dei moduli di ricambio viene concordato al momento dell'acquisto, pertanto i costi di riparazione sono noti in anticipo.

Supporto remoto in lingua inglese con accesso alla tua piattaforma OCPP durante la messa in servizio.

Imballaggio, carico e spedizione dei documenti

L'armadio viene spedito in posizione verticale in una cassa di compensato di circa 1720 × 850 × 660 mm, con blocchi angolari in schiuma e un sacchetto per l'umidità. Gli occhielli di sollevamento sul telaio consentono a un carrello elevatore o una gru di spostare l'intera unità senza inclinarla.

I piani di carico vengono calcolati dalle dimensioni della cassa per ordine; quattro armadietti per container da 40 piedi sono un tipico piano standard, rinforzati sui binari di ancoraggio.

La lista di imballaggio per l'esportazione, la fattura commerciale e i certificati accompagnano la spedizione; le copie originali del certificato vengono spedite separatamente.

Post-vendita: MTTR, kit di ricambio e durata di 2 anni

La garanzia standard di due anni copre moduli di potenza, controller, HMI, connettori e terminale della scheda; i materiali di consumo come i cavi sono coperti da difetti di fabbricazione.

Pezzi di ricambio consigliati per un sito non presidiato: un modulo di alimentazione e una scheda di controllo ogni quattro armadi, spediti con l'ordine.

Tempi di risoluzione tipici: reset remoto circa 15 minuti, cambio connettore circa 30, sostituzione modulo circa 45.

I tecnici possono partecipare a una sessione OCPP dal vivo con la tua piattaforma durante la diagnosi.

Gli aggiornamenti del firmware vengono inviati in rete, quindi le correzioni arrivano senza alcuna visita.

Un controllo preventivo semestrale (filtri, ricontrollo della coppia, usura dei connettori) fa parte del piano di manutenzione consigliato.

Installazione e manutenzione: sbagliato vs giusto

Sbagliato: appoggiare il mobile su terreno nudo. A destra: una soletta in cemento da 150 mm, bulloni di ancoraggio e drenaggio in pendenza rispetto alla porta.

Sbagliato: seppellire i cavi di alimentazione e di comunicazione allentati. A destra: condotti separati con fune per una successiva sostituzione.

Sbagliato: ignorare il controllo trimestrale del filtro dell'aria. Giusto: pulire o sostituire i filtri prima della stagione calda, non dopo un viaggio.

Sbagliato: trattare un allarme di isolamento come un avvertimento soft. A destra: isolare la pistola, registrare la lettura e controllare prima l'umidità del connettore.

Sbagliato: sostituire un modulo mentre l'armadio è sotto tensione. A destra: blocco, conferma del LED di standby, quindi inserisci la riserva.

Tre operatori parlano di mantenere in linea le unità da 180 kW

Un operatore logistico negli Emirati Arabi Uniti gestisce quattro unità in un deposito non presidiato nel deserto. La polvere era il vero nemico: gli allarmi di isolamento apparivano due volte al mese in estate e il ripristino remoto ne gestiva la maggior parte prima del turno delle 6 del mattino. La sua lamentela è onesta: il touch screen brilla sotto il sole diretto, quindi l'HMI è difficile da leggere a mezzogiorno.

Una catena di stazioni di rifornimento in Kazakistan ha registrato allarmi di perdita di fase ogni poche settimane durante l'inverno. La rete locale ha subito un breve calo, il governo lo ha registrato e l'andamento del dashboard ha reso visibile la colpa dell'operatore della rete entro una settimana. Non è stata necessaria alcuna visita in loco.

Un centro commerciale in Messico presentava allarmi di temperatura dei connettori nei giorni in cui la temperatura era di 40°C. La pulizia dei contatti e la sostituzione di una pistola usurata hanno risolto il problema; la pistola di riserva era arrivata con l'ordine originale, quindi la riparazione ha richiesto un'ora.

Domande frequenti: gestione di un sito da 180 kW non presidiato

D: Cosa succede quando l'unità scatta alle 2 del mattino?

R: L'errore viene registrato e inviato alla tua piattaforma tramite OCPP; un ripristino remoto dal portale ripristina la maggior parte degli eventi.

D: Come leggo un codice di errore?

R: Nel registro eventi dello schermo da 7 pollici o nella tua piattaforma; ciascun codice è associato a una sezione del manuale di servizio e i valori in tempo reale vengono visualizzati accanto al codice.

D: Quale MTTR dovrei pianificare?

R: Circa 15 minuti per i ripristini remoti e 45 minuti per lo scambio di moduli in loco.

D: Gli allarmi di isolamento necessitano sempre di un tecnico?

R: No. Controllare prima l'umidità e lo sporco del connettore; più chiaro dopo la pulizia e il ripristino. Solo gli allarmi persistenti o ripetuti necessitano di una visita.

D: Una persona può sostituire un modulo di alimentazione?

R: Sì. Il modulo a cassetto scorre fuori dopo lo spegnimento; il manuale lo copre in circa due pagine.

D: Quali ricambi dovrei tenere?

R: La nostra raccomandazione abituale è un modulo di alimentazione e una scheda di controllo ogni quattro armadi.

D: La garanzia copre i danni da fulmine?

R: Gli eventi di picco vengono controllati caso per caso; gli scaricatori di sovratensione sostituibili sono parti standard sul campo.

D: I 180 kW possono continuare a caricarsi senza Internet?

R: Sì. La ricarica continua offline e le transazioni vengono archiviate e inviate quando il collegamento ritorna.
