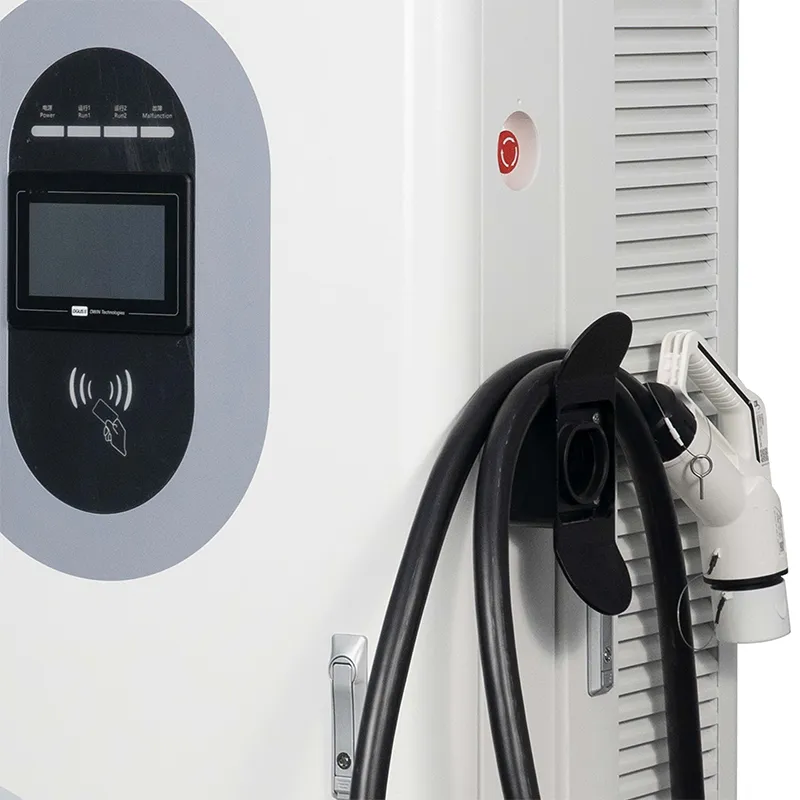

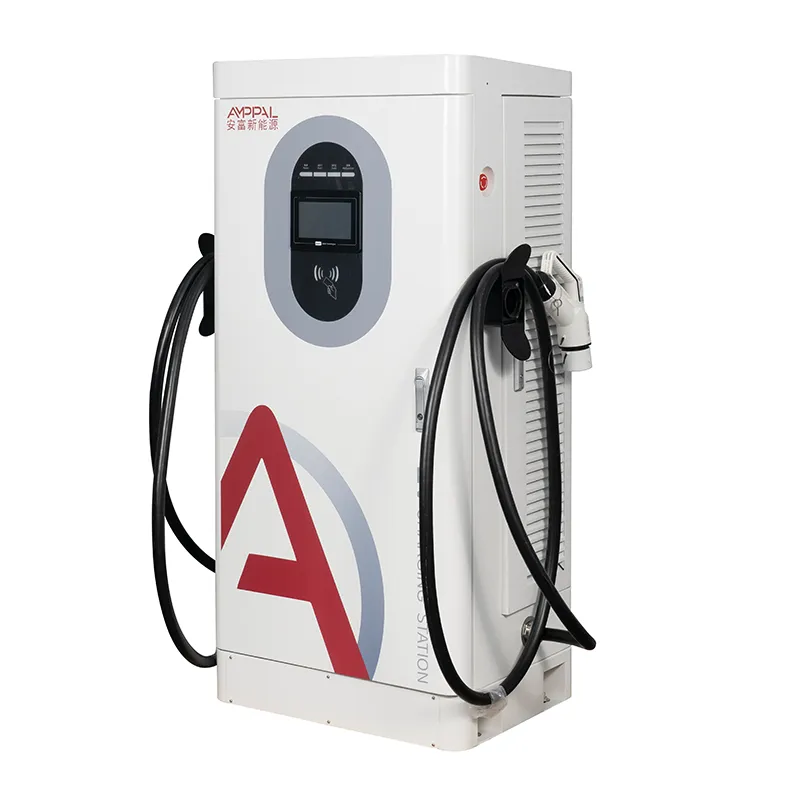

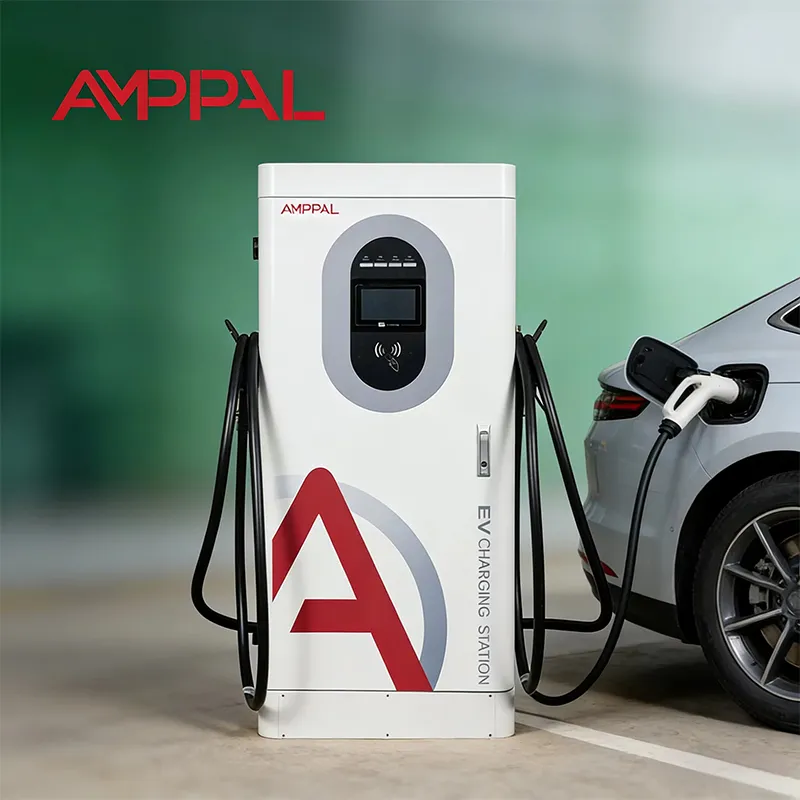

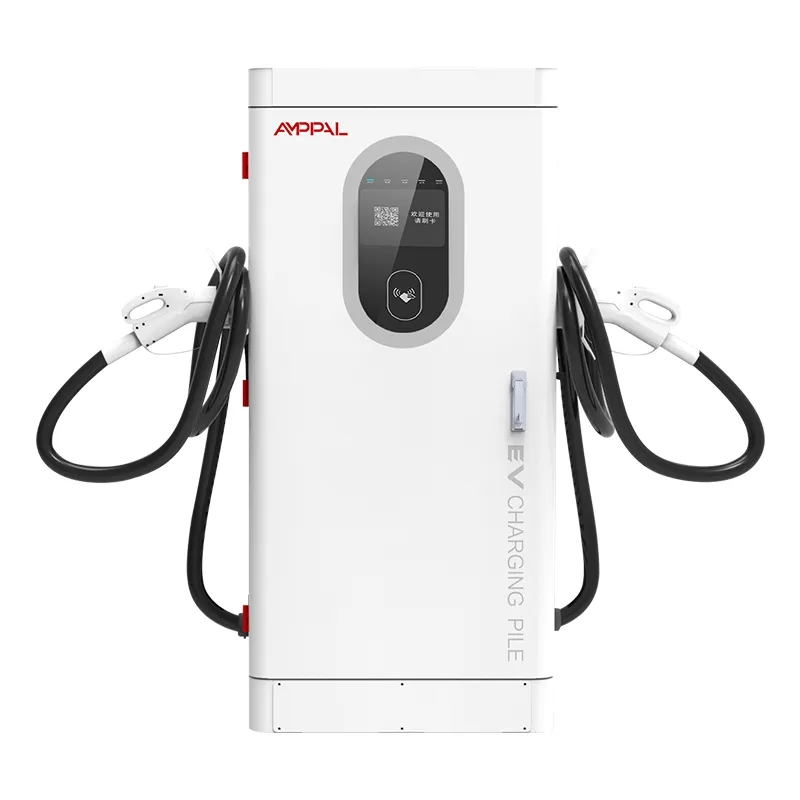

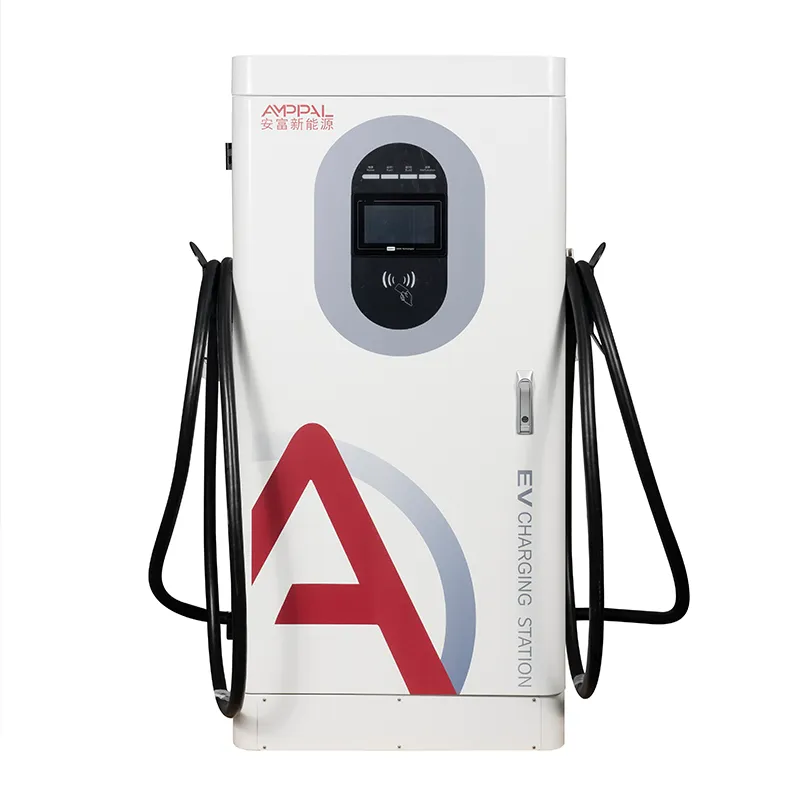

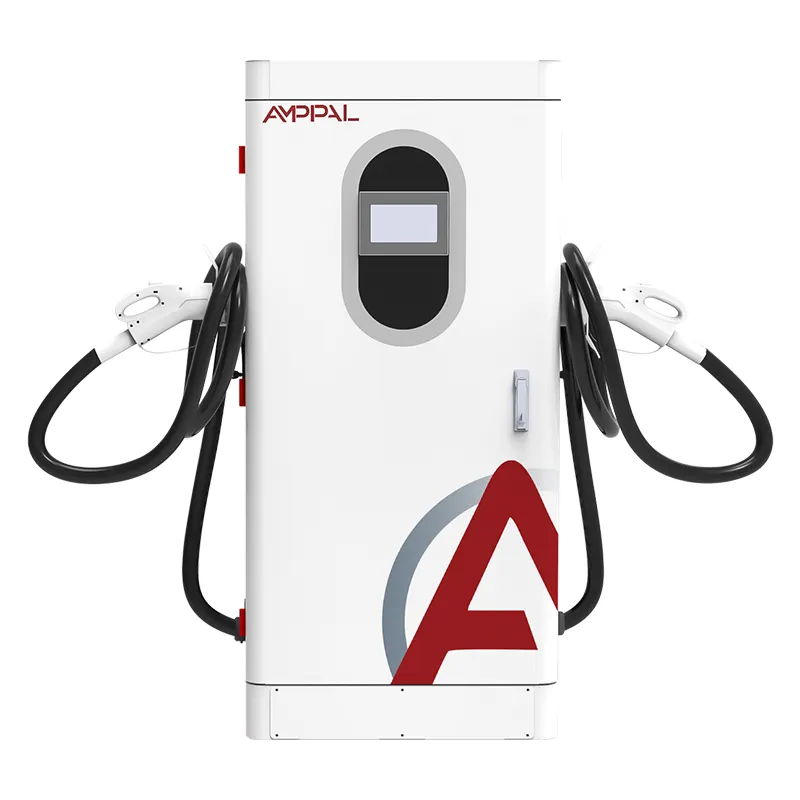

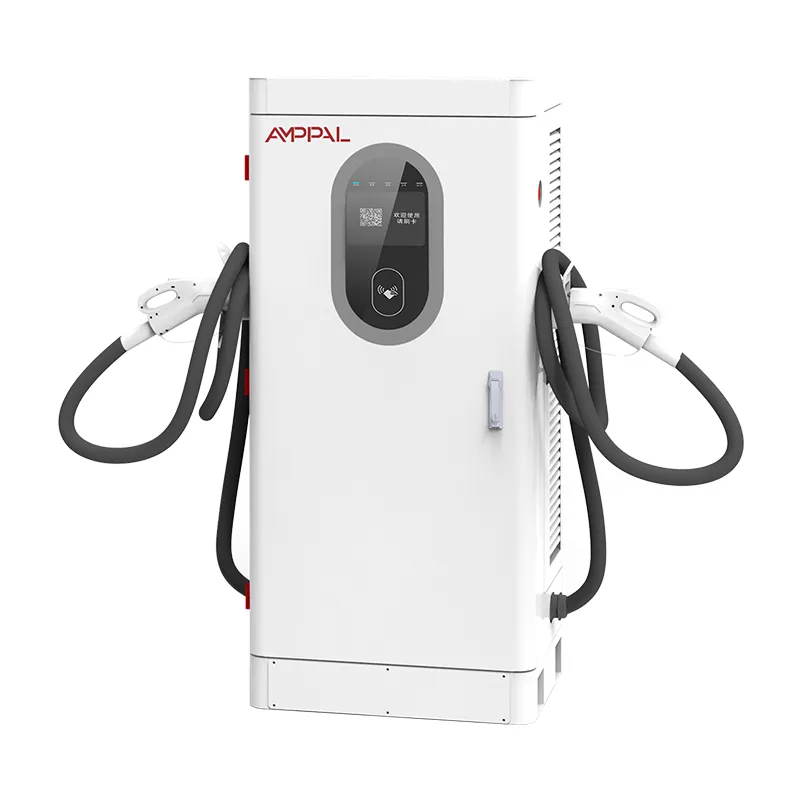

Caricatore per veicoli elettrici CC integrato ad altissima potenza da 200 kW per flotte di autobus elettrici

L'armadio da 200 kW che tratta il software come parte dell'hardware

La maggior parte degli errori di ricarica non sono interruzioni di corrente. Sono fallimenti della piattaforma – un caricabatterie che non parla, una tariffa che non si aggiorna, una transazione che non riconcilia – e costano denaro senza che si veda un fusibile bruciato. L'AF-DC-200-Y-B-O-4-H è un caricabatterie rapido CC integrato da 200 kW progettato in modo che il livello software sia utilizzabile quanto lo stadio di potenza.

OCPP 1.6j è il linguaggio che questo cabinet parla con il tuo backend; Ethernet, 4G e WiFi sono i tubi; RFID, APP e Plug & Charge sono il modo in cui un conducente dimostra chi è. Ogni scelta corrisponde a un modello operativo diverso e questa pagina li esamina tutti nell'ordine in cui li incontrerai. Pubblichiamo anche l'elenco delle piattaforme su cui abbiamo effettuato la convalida, in modo che l'acquirente possa verificare la compatibilità prima di firmare, non dopo la consegna.

Tre modi per connettersi e quando ognuno vince

Ethernet è l'impostazione predefinita per le stazioni permanenti: latenza più bassa, nessun problema di segnale e la portante più stabile per una sessione OCPP completa.

Il 4G è adatto ai siti remoti e non presidiati dove il cablaggio è costoso; una SIM locale più le impostazioni APN mettono l'unità online in pochi minuti.

Il WiFi è adatto alle installazioni temporanee o interne che condividono una rete esistente, anche se le bande affollate possono causare ritardi nel battito cardiaco.

Il failover è automatico: il cabinet controlla il battito cardiaco OCPP e, se il collegamento primario si interrompe, passa al backup senza un passaggio manuale.

Qualunque sia la tubazione, le transazioni e i valori dei contatori vengono memorizzati localmente durante le interruzioni, quindi una lacuna nella connettività non significa mai una lacuna nei registri delle entrate.

Specifiche tecniche

Implementazioni dove l'integrazione backend è più importante

Stazioni multimarca dove un'unica piattaforma deve gestire caricabatterie di più produttori senza casi particolari.

Siti con tariffe a tempo che cambiano quotidianamente e vengono inviati in remoto dall'operatore.

Reti di roaming in cui l'app di casa del conducente deve autorizzare un caricabatterie straniero.

Depositi aziendali e di flotte che necessitano di allocazione dei costi per conducente e report sull'utilizzo.

Progetti sovvenzionati o controllati in cui ogni kWh deve essere riconducibile a un record di transazione.

Come funziona effettivamente l'onboarding di OCPP 1.6j

La messa in servizio inizia con l'identità: noi impostiamo in fabbrica il seriale del caricabatterie, la versione OCPP e le credenziali, e tu inserisci l'URL del server più la chiave di autorizzazione nell'HMI. Alla prima accensione il cabinet invia BootNotification; la piattaforma risponde con Accettato e un intervallo di heartbeat, solitamente 60 secondi.

Poi arriva la configurazione: tariffe, tipi di connettori, impostazioni delle transazioni offline e lingua di visualizzazione arrivano come messaggi ChangeConfiguration dalla piattaforma. Quindi eseguiamo la sequenza di test standard - StartTransaction, MeterValues, StopTransaction e un controllo DataTransfer - con il tuo team prima che l'unità diventi operativa.

Lo stesso flusso si ripete quando si cambia piattaforma in un secondo momento, cosa comune quando gli operatori consolidano i backend. Niente nell'unità da 200 kW ti vincola al cloud di un fornitore e i nostri ingegneri possono partecipare alla chiamata di migrazione per mantenere il passaggio di consegne in meno di un'ora.

La sicurezza fa parte della stessa configurazione: crittografia TLS sul canale OCPP, una chiave di autorizzazione anziché una password condivisa e l'opzione di ruotare le chiavi senza visitare il sito. I certificati e le chiavi risiedono nel controller, non nella rete pubblica.

Plug&Charge, RFID e APP: cosa cambia per il backend

L'RFID è il cavallo di battaglia: una carta o un telecomando tocca il lettore, l'armadietto controlla la whitelist con la piattaforma e la ricarica inizia in pochi secondi. Economiche e familiari, ma le carte devono essere emesse e sostituite in caso di smarrimento.

La ricarica dell'APP sposta l'assegno sul telefono: scansiona il QR o preleva il caricabatterie nell'app, autorizzi e la sessione è legata all'account. Nessuna carta da perdere, ma la connessione dati del conducente deve essere attiva.

Plug & Charge (ISO 15118) consente all'auto di identificarsi tramite il cavo utilizzando il suo certificato, quindi il conducente si collega e se ne va. È il flusso più fluido e quello che necessita di un sistema di gestione dei certificati sul backend; spediamo il cabinet già pronto e la tua piattaforma lo consente. Il backend contiene anche i certificati contrattuali che decidono quali veicoli sono accettati: senza di essi, l'auto ricadrà semplicemente su RFID o APP.

Certificati e test che li supportano

Per questo modello sono conservati i certificati CE, CB, TÜV, UL e CCC e condivisi su richiesta.

Le 13 funzioni di sicurezza rientrano nella conformità alle norme EN IEC 61851-1:2019 e 61851-23:2014.

Ogni unità viene aggiornata con il firmware finale in fabbrica, quindi la versione sulla confezione corrisponde al certificato.

Il burn-in di 48 ore a 40°C registra l'output, l'efficienza e la stabilità del battito cardiaco OCPP.

Un campione di ciascun lotto viene eseguito per 96 ore nella camera di nebbia salina.

Gli handshake di rete con un server OCPP di prova fanno parte del controllo di qualità finale, non sono una sorpresa per il cliente.

Il sentiero dell'assemblea delle otto stazioni

Custodia: punzonatura CNC, taglio laser, piegatura e saldatura, quindi verniciatura a polvere.

Linee separate per lo stadio di ingresso AC e i moduli di potenza DC: non condividono mai un banco.

Ispezione in entrata di moduli SiC, connettori, schede RFID e terminale della carta.

Cablaggio a coppia controllata con passaggio QC visivo su ogni giunto.

Flash firmware e configurazione di rete, comprese le impostazioni APN e server.

Burn-in di 48 ore a 40°C con comunicazioni registrate continuamente.

Test funzionale di tutte le 13 protezioni più una sessione OCPP simulata.

Imballaggio, pallettizzazione e reportage fotografico pre-spedizione.

Guida al dimensionamento: 200 kW è la classe di potenza di cui hai effettivamente bisogno?

Se non hai ancora una piattaforma e nessuno che la gestisca, questo cabinet è il primo acquisto sbagliato; un modello più semplice basato solo su RFID entrerà in funzione più velocemente. E se il sito necessita di sessioni di 20-30 minuti per auto da 400 V, 120 kW eliminano la stessa coda con un capex inferiore.

La classe da 200 kW guadagna terreno quando i veicoli sono più nuovi e più veloci – auto da 800 V a piena potenza nella banda di potenza costante 300-1000 V – e quando l’attività dipende dalle funzionalità della piattaforma: tariffe dinamiche, roaming, reporting della flotta.

Sii onesto anche riguardo alla rete. Se il sito non dispone di un segnale Ethernet o 4G affidabile, la modalità offline copre la ricarica ma non la diagnosi remota e ciò modifica il piano di servizio.

Perché gli acquirenti contraggono la fabbrica e non il rivenditore

Ordini di prova a partire da 1 unità per nuovi mercati; prezzo del contenitore da 10 unità.

Lo stock viene preparato in 15-20 giorni lavorativi; Il marchio OEM aggiunge 7-10 giorni.

Supporto per la configurazione OCPP con il team della piattaforma durante la messa in servizio.

Aggiornamenti del firmware e note di rilascio direttamente dal produttore per il periodo di garanzia.

Copie di certificati, rapporti di prova e documentazione con corrispondenza seriale per gli audit.

Imballaggio, caricamento ed esportazione di documenti

Ogni armadio viene spedito in posizione verticale in una cassa di compensato di circa 1720 × 850 × 660 mm, imbottita con angoli in schiuma e sigillata contro l'umidità. Gli occhielli di sollevamento mantengono l'unità in piano durante lo spostamento del carrello elevatore o della gru.

I piani di carico vengono calcolati dalle dimensioni della cassa per ordine; quattro armadietti per container da 40 piedi sono un piano tipico, rinforzati sui binari di ancoraggio.

La fattura commerciale, la bolla di accompagnamento e i certificati viaggiano con la spedizione; le copie originali del certificato vengono spedite tramite corriere.

Post-vendita: operatività da remoto e durata di 2 anni

Garanzia standard di due anni su moduli, controller, HMI e connettori, con supporto firmware per l'intero periodo.

La configurazione remota e le modifiche ai parametri vengono eseguite insieme a te durante una sessione dal vivo: nessuna visita in loco per aggiornamenti su tariffe o lingua.

Gli aggiornamenti del firmware vengono inviati in rete con un percorso di rollback se una versione si comporta in modo anomalo.

Analizziamo insieme a te i log OCPP quando si verifica un problema di transazione o di heartbeat nella tua piattaforma.

Sono disponibili in magazzino schede di controllo e moduli di ricambio; uno scambio di moduli dura circa 45 minuti sul posto.

Installazione e configurazione della rete: sbagliato o giusto

Sbagliato: affidarsi al WiFi pubblico per una stazione permanente. A destra: Ethernet o 4G come principale, WiFi solo come backup.

Sbagliato: saltare il test APN prima della messa in servizio. A destra: un controllo SIM sul campo con un test di conteggio dei dati il ​​primo giorno.

Sbagliato: lasciare le password predefinite in fabbrica. A destra: impostazione dell'HMI e delle credenziali di accesso remoto alla prima accensione.

Sbagliato: supporre che l'addebito offline significhi entrate offline. A destra: configurazione della tariffa offline e controllo settimanale del report di riconciliazione.

Sbagliato: aggiornamento del firmware durante le ore di punta. A destra: pianificazione degli aggiornamenti in una finestra a basso traffico con un piano di rollback.

Sbagliato: sovrascrivere una configurazione funzionante durante un aggiornamento. A destra: esportando prima il set di parametri, quindi il rollback ripristina esattamente lo stato precedente.

Tre rapporti sul campo sull'integrazione del backend

Un operatore di flotta malese gestisce unità da 200 kW per camion elettrici per le consegne e necessita di reportistica per conducente. L'onboarding dell'OCPP ha richiesto un pomeriggio con il nostro ingegnere in chiamata; il reclamo emerso in seguito era reale: il primo firmware creava valori di misuratori registrati a intervalli dispari, risolti tramite un push di rete entro una settimana.

Un rivenditore di carburante in Turchia si è unito a un aggregatore di roaming per servire gli autisti stranieri. Il Plug & Charge è stato attivato a bordo banchina senza toccare gli armadietti e l'RFID è rimasto attivo come ripiego per le auto a noleggio senza certificato.

Un sito nel sud del Cile ha una connessione 4G irregolare e nessuna opzione Ethernet. La modalità offline ha mantenuto le sessioni in esecuzione durante un'interruzione di due giorni e le transazioni in coda sono state riconciliate in modo pulito quando il collegamento è stato restituito. L'unica lamentela dell'operatore: i cambiamenti tariffari arrivano solo quando la connettività lo consente, quindi controllano quotidianamente il dashboard.

Domande frequenti: domande sull'integrazione e sul backend

D: Quali versioni OCPP supporta il cabinet?

R: OCPP 1.6j è lo standard, con 2.0 disponibile su richiesta per nuovi progetti.

D: Posso collegarlo al mio server invece che a una piattaforma commerciale?

R: Sì, funziona qualsiasi server OCPP 1.6j; forniamo i passaggi di configurazione.

D: Cosa succede alle transazioni se la rete si interrompe?

R: Le sessioni continuano localmente, le transazioni vengono archiviate e si riconciliano con la piattaforma quando il collegamento ritorna; fino ad allora la coda in sospeso rimane visibile nell'HMI.

D: Come si abilita Plug & Charge?

R: Il mobile viene spedito pronto; la tua piattaforma emette e gestisce i certificati ISO 15118.

D: Ho bisogno di una nuova SIM per ciascun caricabatterie?

R: Normalmente è presente una SIM dati per mobiletto, sebbene anche un APN condiviso funzioni con le impostazioni corrette.

D: Come funzionano gli aggiornamenti del firmware?

R: Vengono inviati in rete, con un percorso di rollback e note di rilascio dalla fabbrica.

D: Il mio caricabatterie non viene visualizzato nella piattaforma: da dove comincio?

R: Controlla il registro heartbeat, l'URL del server e la chiave di autorizzazione; quel trio risolve la maggior parte dei casi.

D: L'unità da 200 kW può effettuare il roaming con altre reti?

R: Sì, tramite gli accordi di roaming della tua piattaforma; il cabinet non necessita di hardware aggiuntivo oltre alla connessione OCPP standard.
