Stazione di ricarica rapida per veicoli elettrici CC ad alta capacità da 240 kW per depositi di flotte

Perché 240 kW sono un elemento fondamentale, non solo un caricabatterie

L’espansione più economica è quella prevista, mentre la seconda fase è quella in cui la maggior parte dei siti di ricarica falliscono. I primi due armadietti sono facili; il problema sorge quando il traffico aumenta e il sito ne ha bisogno di altri quattro - e il trasformatore, la trincea e il condotto sono stati dimensionati esattamente per due.

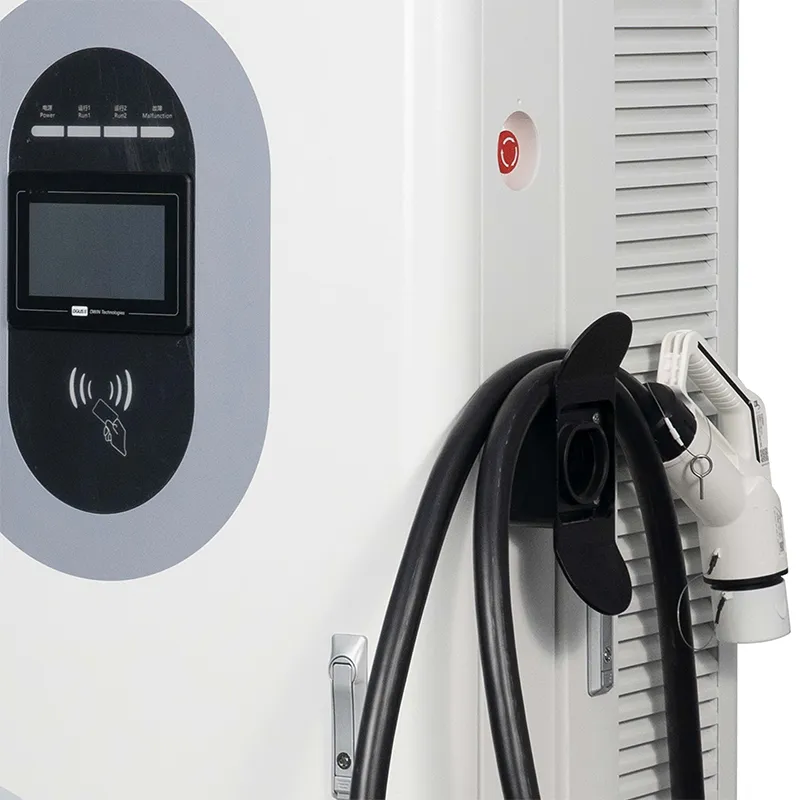

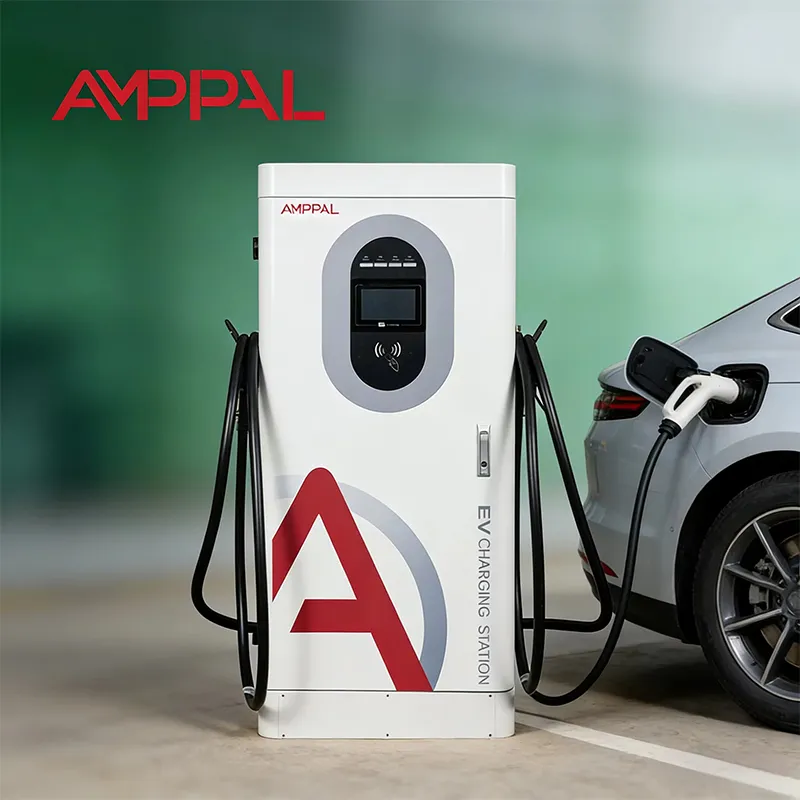

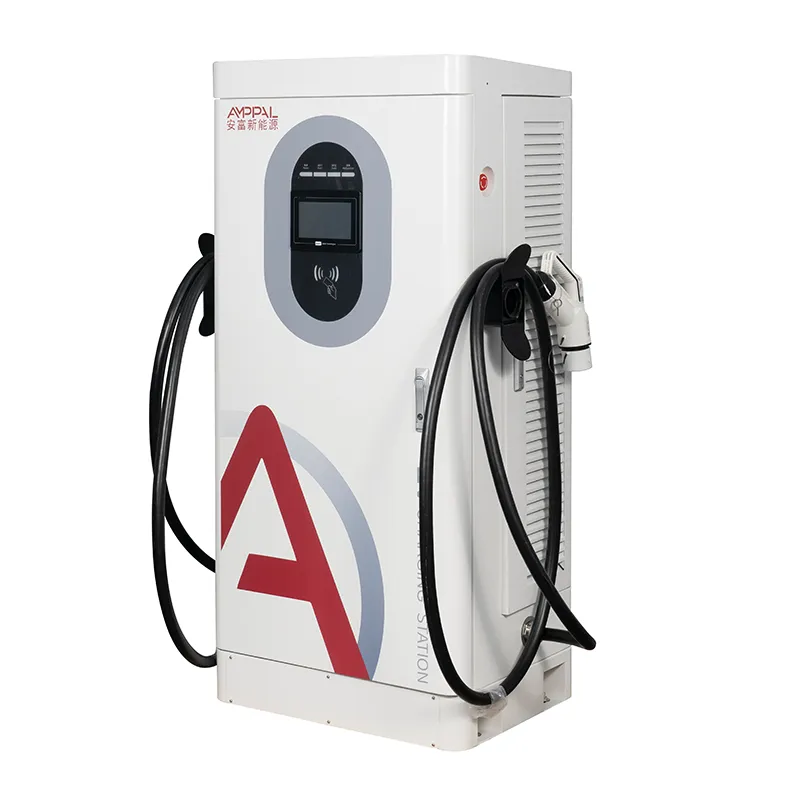

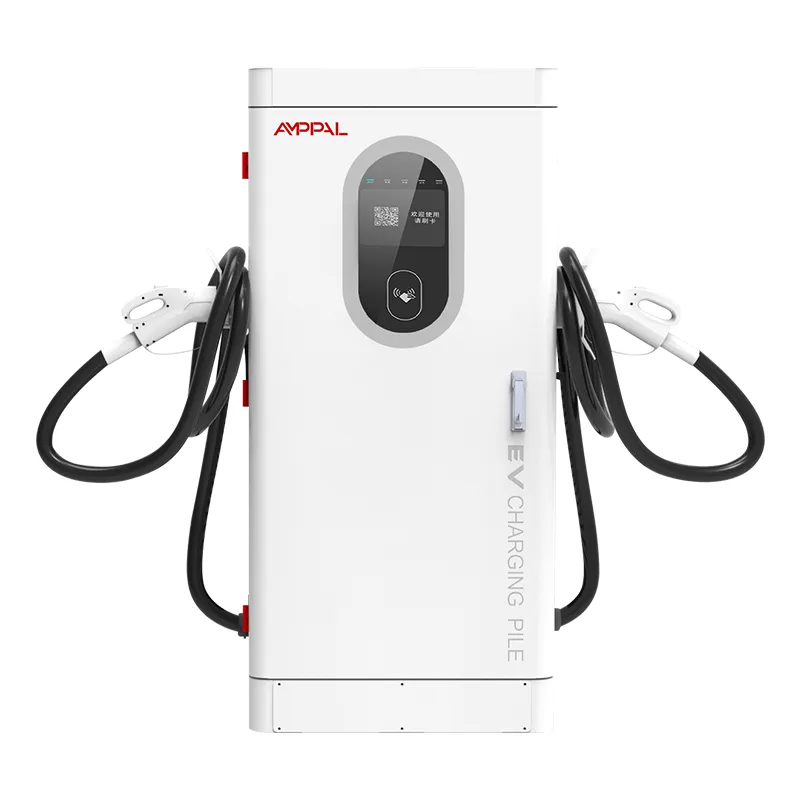

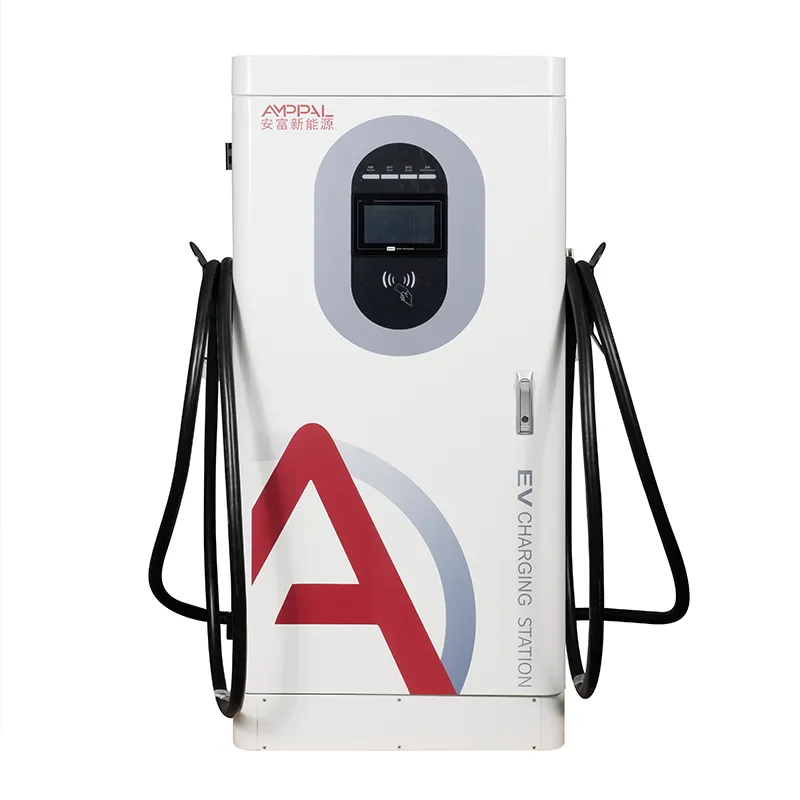

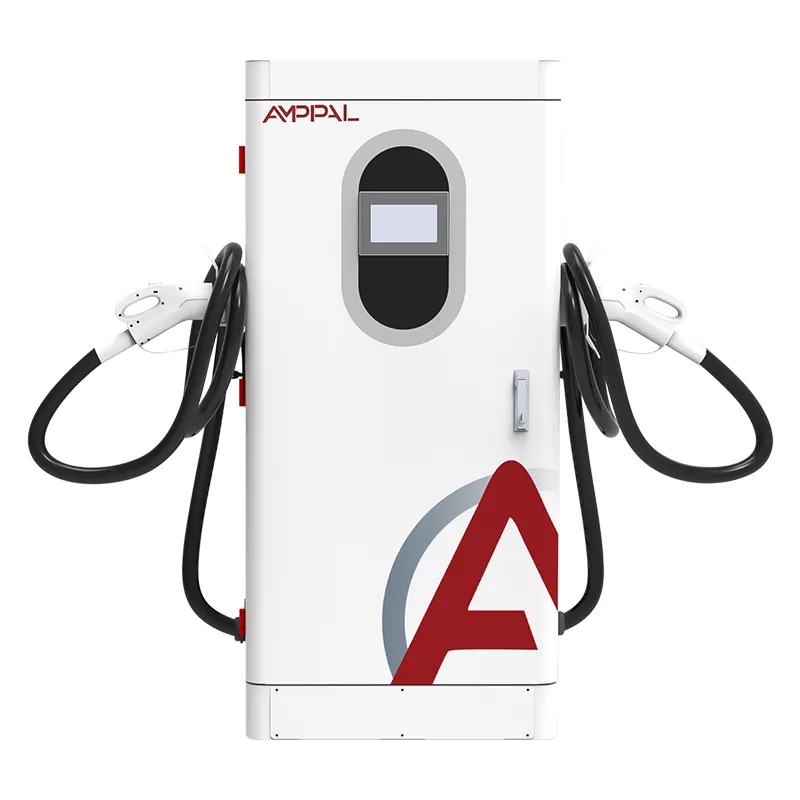

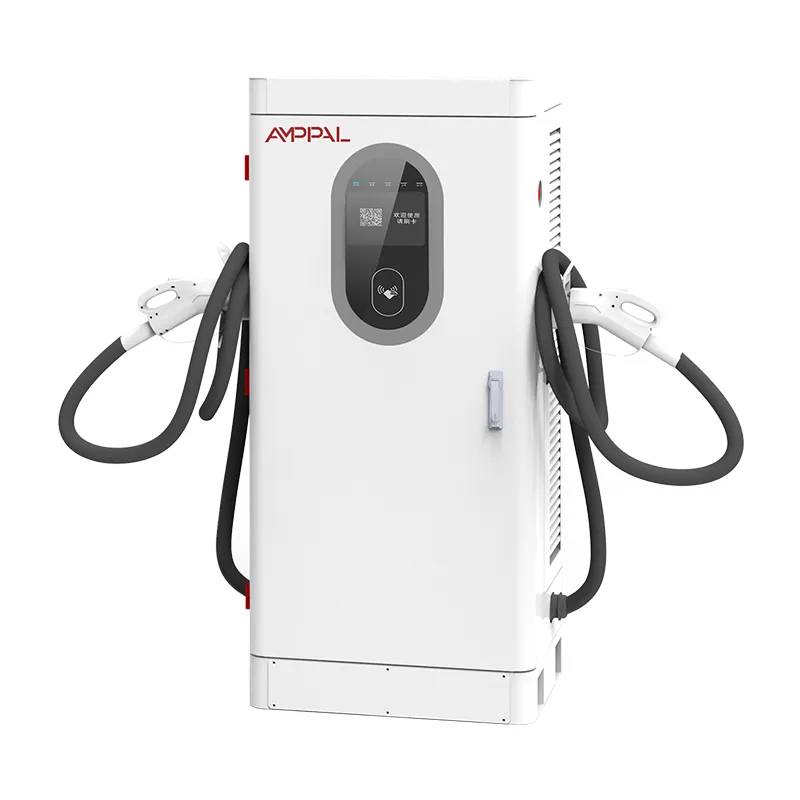

L'AF-DC-240-Y-B-O-4-H è un armadio integrato da pavimento (1620 × 750 × 560 mm) il cui vero compito è adattarsi a una curva di crescita. Due unità forniscono oggi 480 kW di potenza; lo stesso layout del pad, il percorso dei cavi e la configurazione OCPP ne accettano un terzo e un quarto senza dover scavare nuovamente. La documentazione per la fase uno include le specifiche esatte del pad, dello scavo e dell'alimentatore, quindi l'appaltatore della fase due cita i disegni piuttosto che ipotesi.

Pianifica il sito che avrai tra tre anni, acquista subito gli armadi che il traffico giustifica e lascia che i pad, i condotti e la piattaforma restino una fase avanti.

Il percorso di espansione: da due unità a otto

Fase uno: due unità da 240 kW su un trasformatore da 630 kVA, la taglia più piccola che alimenta entrambe a pieno carico con spazio per i carichi del sito.

Fase due: aggiungere altri due armadi e portare il trasformatore a 1250 kVA; la trincea e le condutture della fase uno sono state posate per quattro campate, quindi non è stato riaperto nulla.

Fase tre: otto unità su 2 × 1250 kVA o un singolo trasformatore da 2500 kVA, suddivise su due alimentatori.

Il fattore coincidenza aiuta: non tutte le unità funzionano a piena potenza nello stesso momento, quindi molti operatori gestiscono quattro armadi su un trasformatore da 1000 kVA e gestiscono i picchi nella piattaforma.

Ogni fase riutilizza la stessa configurazione OCPP 1.6j, lo stesso kit di moduli di riserva e lo stesso dashboard remoto: la crescita cambia il conteggio, non gli strumenti.

Anche l'installazione può essere graduale: gli armadi arrivano nella finestra di 15-20 giorni lavorativi da te scelta, quindi l'hardware di fase due arriva quando lo fa il trasformatore.

Specifiche tecniche

Tipi di siti in cui i 240 kW si adattano alla curva di crescita

Depositi di flotte il cui numero di veicoli cresce con l'attività, non con una singola gara.

Aree di servizio autostradali che prevedono un raddoppio del traffico prima della prossima revisione del contratto.

Centri commerciali e di vendita al dettaglio che firmano contratti di locazione quinquennali in cui le prime infrastrutture vincono il rinnovo.

Luoghi di taxi e centri di trasporto in cui i picchi di domanda arrivano a ondate, non in modo costante.

Siti in cui un aggiornamento della rete richiede un anno, quindi installare più capacità ora evita di aspettare più tardi.

Civili che si pagano due volte: trincee, condutture e piattaforme

Il classico errore di espansione è quello di scavare una volta una volta per il conteggio di oggi. La posa di un secondo e di un terzo condotto vuoto accanto a quello attivo costa poco in fase di costruzione e consente di risparmiare il noleggio di un escavatore, una zona asfaltata e un permesso in ogni fase successiva.

I supporti in calcestruzzo sono più economici sfusi rispetto a quelli singoli: gettare tutti i supporti previsti nella fase uno - o almeno posare l'armatura e i tronchetti del condotto - blocca la geometria, poiché ogni armadio di questa famiglia condivide la stessa superficie di 1620 × 750 × 560 mm.

Quando arrivano nuovi cabinet, funzionano accanto a quelli più vecchi sullo stesso stack: stesso OCPP 1.6j, stesso terminale di pagamento, stessi strumenti remoti. La misurazione, le tariffe e la diagnostica rimangono uniformi tra i lotti misti. Vale la pena conservare i disegni as-built della fase uno (corse delle condutture, coordinate delle piazzole, percorsi degli alimentatori) nella cartella della piattaforma, perché i preventivi della fase due richiedono giorni, non settimane.

Il dossier del certificato e la prova del test batch

I certificati CE, CB, TÜV, UL e CCC sono in archivio per questo modello e forniti su richiesta.

Le 13 funzioni di sicurezza rientrano nella conformità alle norme EN IEC 61851-1:2019 e 61851-23:2014.

Ogni unità funziona per 48 ore a 40°C con potenza ed efficienza registrate per numero di serie.

Un campione batch passa attraverso la camera di nebbia salina da 96 ore.

Ogni intervento di protezione viene testato in termini di funzionalità prima che la cassa venga chiusa.

Vengono conservati rapporti di prova abbinati in serie, il che è importante per i progetti multifase che richiedono incentivi.

Come è costruito ogni cabinet: otto stazioni, un numero di serie

Lamiera: punzonatura CNC, taglio laser, piegatura, saldatura e verniciatura a polvere.

Un campione batch viene sottoposto al test in nebbia salina mentre la linea continua.

I moduli di ingresso CA e di alimentazione CC sono assemblati su linee separate.

Ispezione in entrata su moduli SiC, connettori, RFID e hardware di pagamento.

Cablaggio a coppia controllata con QC visivo su ogni giunto.

Burn-in di 48 ore a 40°C con alimentazione e comunicazioni registrate.

Test di funzionalità della protezione su tutti i 13 viaggi.

Imballaggio finale, pallettizzazione e reportage fotografico pre-spedizione legato al numero di serie.

Guida al dimensionamento: quando 240kW è il primo acquisto sbagliato

Se la tua connessione alla rete è a più di un anno di distanza, o il sito funzionerà meno di 20 sessioni al giorno, 240kW è il primo acquisto sbagliato: gli armadi più piccoli guadagneranno prima e il piano di espansione può iniziare in piccolo. Se hai bisogno di sessioni inferiori a 30 minuti per camion da 800 V, quel carico di lavoro richiede unità raffreddate a liquido; l'AF-DC-240 è un armadio integrato raffreddato ad aria.

La classe da 240 kW ha senso quando la previsione di crescita è reale e il sito può assorbire la fase del trasformatore adesso o entro una fase. Se il piano è "magari aggiungilo in seguito", acquista comunque il condotto e i cuscinetti per il sito più grande: quella parte è economica. Esaminare mensilmente il rapporto di utilizzo; quando il picco medio di utilizzo supera circa il 60%, è il momento di avviare la fase due.

E non comprare otto armadi prima di avere il traffico. Il blocco dei prezzi di fabbrica conta meno degli interessi sul capitale inattivo nelle casse.

Perché il contratto di fabbrica è importante per una costruzione multifase

Stesso modello, stessa base firmware, stesso kit di ricambio in ogni fase: l'ordinazione diretta mantiene i lotti coerenti.

Ordini di prova a partire da 1 unità per nuovi mercati; prezzo del contenitore da 10 unità per le fasi successive.

Lo stock costruisce la nave in 15-20 giorni lavorativi, quindi la fase due può essere programmata in base al programma civile.

Prezzo e tempi di consegna per le fasi future possono essere concordati al primo ordine.

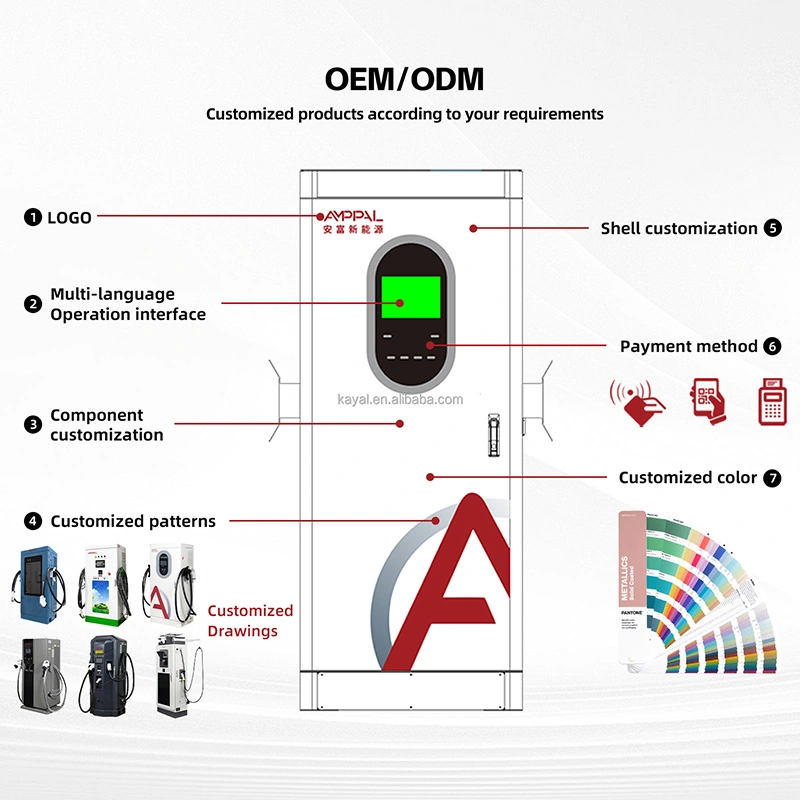

Il marchio OEM, i pacchetti lingua e le combinazioni di connettori possono cambiare in ogni fase senza riprogettare il sito.

Casse, contenitori e pratiche di esportazione

Ogni armadio da 240 kW viene spedito in posizione verticale in una cassa di compensato di circa 1720 × 850 × 660 mm con blocchi angolari in schiuma e un sacchetto per l'umidità; gli occhielli di sollevamento mantengono l'unità in piano durante gli spostamenti della gru o del carrello elevatore.

I piani di carico vengono elaborati in base alle dimensioni della cassa per ordine (tipicamente quattro armadi per container da 40 piedi) con bloccaggio e rinforzo nei punti di ancoraggio.

Fattura commerciale, bolla di accompagnamento e certificati spediti con la merce; le copie originali del certificato vengono spedite separatamente.

Post-vendita: mantenere coerente una flotta in crescita

Garanzia standard di due anni su moduli di potenza, controller, HMI e connettori per ogni unità in ogni fase.

Una strategia di riserva copre l'intero sito: un modulo e una scheda di controllo per quattro armadi, indipendentemente dal lotto spedito.

Il firmware è unificato tra i batch, quindi un aggiornamento inviato alle unità di fase uno si applica in modo identico a quelle di fase tre.

I registri a livello di serie ci consentono di tracciare qualsiasi parte attraverso le fasi per i controlli di garanzia e incentivi.

Le visite preventive programmate sono in linea con la sequenza temporale della fase, non vendute come componenti aggiuntivi.

Installazione ed espansione: sbagliato vs giusto

Sbagliato: dimensionare la trincea per il numero di cavi di oggi. A destra: posa di un condotto vuoto di riserva per alimentatore per la fase successiva.

Sbagliato: lanciare i pad uno alla volta man mano che arrivano gli armadietti. A destra: getto di tutti i pad previsti nella prima fase, o almeno dell'armatura e dei tronconi.

Sbagliato: posizionare i pad in un punto in cui non è possibile installare successivamente un mobile sostitutivo. A destra: mantenimento di una corsia di accesso per gru e carrelli elevatori sulla planimetria del cantiere.

Sbagliato: acquistare un trasformatore con headroom zero. A destra: dimensionamento per la fase prevista, con il fattore coincidenza dalla tua parte.

Sbagliato: presupporre che i cabinet vecchi e nuovi debbano essere configurati due volte. A destra: onboarding di ogni fase sulla stessa piattaforma OCPP con lo stesso gruppo tariffario.

Sbagliato: lasciare i condotti senza etichetta. A destra: etichettare ogni condotto di riserva con la sua baia di destinazione, in modo che un futuro appaltatore sappia quale tiro va dove.

Tre operatori che hanno costruito per fasi

Un deposito di flotte tailandesi ha iniziato con due unità da 240 kW per dieci camion elettrici e un trasformatore da 630 kVA. Diciotto mesi dopo furono aggiunti altri due armadi e portato il trasformatore a 1250 kVA; la trincea della fase uno conteneva condotti di riserva, quindi l'aggiornamento ha richiesto un fine settimana, non un mese. La loro lamentela: il firmware del primo lotto era indietro di una versione, problema risolto da un aggiornamento di rete.

Un operatore stradale in Arabia Saudita ha costruito due unità in un'area di servizio con cuscinetti fusi per quattro. Quando il traffico è raddoppiato, la seconda coppia è entrata senza nuovo cemento e senza chiusura stradale; l'unico fastidio è stato coordinare l'interruzione del trasformatore con l'ente erogatore.

Un centro commerciale in Brasile ha firmato per otto vani ma ne ha acquistati due. I condotti vuoti e i moduli degli assorbenti sono rimasti fermi per un anno, poi la fase due è entrata in funzione in dieci giorni. Il responsabile delle strutture sottolinea che il pool di pezzi di ricambio è stata la vera vittoria: un kit di moduli ora serve tutte e quattro le unità attive.

Domande frequenti: domande sull'espansione e sulla fase

D: Di quale trasformatore ho bisogno per due unità da 240 kW?

R: Un trasformatore da 630 kVA alimenta entrambi a pieno carico con spazio per i carichi del sito.

D: Posso aggiungere unità in un secondo momento senza dover ripetere gli scavi?

R: Sì, se la trincea della fase uno conteneva condotti di riserva e le piattaforme venivano gettate per il layout finale.

D: I nuovi armadi da 240 kW funzioneranno insieme alle vecchie unità AMPPAL?

R: Sì; la famiglia condivide OCPP 1.6j, lo stesso ingombro e lo stesso stack di piattaforma.

D: Il mio sito ora ha solo 400 kVA: posso ancora iniziare?

R: Inizia con due unità con una tariffa gestita dalla domanda o con due armadi più piccoli e aggiorna con il trasformatore.

D: Quanto tempo devo attendere tra una fase e l'altra?

R: Fino a quando il tempo di coda o l'utilizzo non lo indicano; le parti civili sono finite, quindi il tempo di consegna è pari a soli 15-20 giorni lavorativi di produzione più la consegna del trasformatore.

D: Quanto dovrebbe spendere la fase uno per i civili?

A: Condotti di ricambio, tutti i tamponi (o tronconi di armatura) e una riserva di alimentazione; questa è l'assicurazione più economica del progetto, una piccola percentuale del budget di una fase successiva.

D: Le unità aggiunte necessitano di una nuova configurazione OCPP?

R: No. Fanno parte dello stesso server e dello stesso gruppo tariffario; cambiano solo i nomi del connettore e del sito.

D: Ho bisogno di un kit di ricambio più grande per otto unità?

R: Il rapporto è valido: un modulo di potenza e una scheda di controllo ogni quattro armadi coprono l'intero sito.
